公路绿化设计制图
1 范围¶
本标准规定了公路绿化设计制图的一般要求、图例图示和图样画法。
本标准适用于公路绿化设计的手工制图和计算机制图。
2 规范性引用文件¶
下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 50001 房屋建筑制图统一标准
GB 50162 道路工程制图标准
GB 50858 园林绿化工程工程量计算规范
CJJ/T 67 风景园林制图标准
3 一般要求¶
3.1 工程设计中，公路绿化设计图纸应单独绘制。¶
3.2 设计应以图样表示，不得以文字代替绘图。如需要对某部分进行说明时，说明文字应通俗易懂、简洁明晰。¶
3.3 同一工程项目的设计图纸中，图例、术语、绘图表示方法应一致。¶
3.4 图纸编号应满足下列要求¶
a） 方案设计图纸可采用”F-01”；
b） 初步设计与施工图设计图纸应按公路建设主管部门相关规定编号。
3.5 图幅应满足下列要求：¶
a） 图纸幅面应符合 GB 50162 的规定；
b） 同一册图纸规格宜统一，如需要可增加图幅规格，但不宜超过 3 种规格。
3.6 工程计量应满足下列要求：¶
a） 工程计量应符合 GB 50858 的规定；
b） 同一册图纸中，同一计量单位的量纲应一致。
3.7 图纸编排应满足下列要求：¶
a） 图纸应按封面、扉页、目录、说明、图例、工程数量汇总表、典型路段绿化布置示意图、分项工程数量表、分项工程设计图的顺序排列。
b） 效果图宜放在相应分项工程总平面图之前。
c） 方案设计及初步设计按分项工程顺序排列图纸：
1） 绿化备选植物图例；
2） 典型路段绿化布置示意图；
3） 中央分隔带绿化设计图；
4） 边坡植物防护设计图；
5） 护坡道（含碎落台）及隔离栅内侧绿化带绿化设计图；
6） 互通式立交绿化设计图；
7） 沿线设施绿化设计图；
8） 隧道洞口绿化设计图；
9） 其他绿化设计图。
d） 施工图设计应按本节 c）条规定的分项工程顺序排列图纸，各分项工程图纸排列顺序为：
1） 总平面图；
2） 分区索引图；
3） 分区平面图；
4） 竖向设计图；
5） 施工放线图；
6） 节点做法详图；
7） 其他设计图。
3.8 字体及书写方法应满足下列要求：¶
a） 方案设计可使用艺术字体表现图面效果，但文字应易于辨识；
b） 初步设计及施工图设计图纸字体及书写方法应符合 GB 50162 的规定。
3.9 图线应满足下列要求：¶
a） 图线的宽度应符合 GB/T 50001 的要求。线宽（b）宜为 0.7mm 或 1.0mm；
b） 公路绿化专业制图，常用的各种线型宜符合表 1 的规定。
表1 图 线
| 名称 | 线型 | 线宽 | 用途 | |
| 实线 | 粗 | —— | b | 新建公路绿化设施±0.00高度的可见轮廓线 |
| 中 | —— | 0.5b | a)新建公路绿化设施、边坡的可见轮廓线;b)场地、区域分界线、用地红线、建筑红线、尺寸起止符号;c)新建公路绿化设施±0.00高度以外的可见轮廓线;d)绿篱、地被的分界线 | |
| 细 | —— | 0.25b | a)新建园路路缘、人行道、树丛、草地、花坛的可见轮廓线;b)公路绿化施工放线坐标网格线、图例线、尺寸线、引出线、索引符号、植物种植点连线等;c)竖向设计中的等高线;d)填充线 | |
| 虚线 | 粗 | -------- | b | 新建公路绿化设施不可见轮廓线 |
| 中 | -------- | 0.5b | 计划扩建公路绿化设施的轮廓线 | |
| 细 | -------- | 0.25b | 原有公路绿化设施的不可见轮廓线 | |
| 单点长画线 | 中 | —·—·—·— | 0.5b | 竖向设计中土方填挖区的零点线 |
| 细 | —·—·—·— | 0.25b | 中心线、对称线、定位轴线 | |
| 折断线 | ——·—— | 0.5b | 断开界线 | |
| 波浪线 | ∿∿∿∿∿∿ | 0.25b | 断开界线 | |
| 注:根据图样中所标示的不同重点,确定不同的粗细线型。 | ||||
3.10 制图比例应满足下列要求：¶
a） 制图比例的标注应符合 GB/T 50001 的规定；
b） 总平面图、分区索引图比例宜采用 1∶1 000 或 1∶2 000；
c） 竖向设计图比例宜采用 1∶500 或 1∶1 000；
d） 分区平面图、施工放线图比例宜采用 1∶200、1∶300、1∶500；
e） 节点做法详图比例宜采用 1∶10、1∶20、1∶25、1∶50，一般采用 1∶20。
4 图例图示¶
4.1 公路绿化设计图例图示按 CJJ/T 67 的有关规定执行。¶
4.2 CJJ/T 67 中未规定的图例图示，宜根据该标准的原则和所列图例的规律进行派生，图例图示的形象应以简明、清晰、美观为原则。¶
4.3 图例图示的尺度应根据图纸的比例、设计的深度和图面效果确定。¶
4.4 图例图示可进一步用字母、数字、文字等加以补充。¶
5 图样画法¶
5.1 绿化植物图例画法¶
5.1.1 公路绿化植物图例应按常绿乔木、落叶乔木、常绿灌木、落叶灌木、攀援植物、地被植物、水生植物的顺序分别绘制。¶
5.1.2 公路绿化植物图例的内容应包括类型、编号、中文名、学名及图例等项（表 2）。¶
表2 公路绿化植物图例画法
| 类型 | 编号 | 中文名 | 学名 | 图例 |
| 常绿乔木 | 1 | 雪松 | Cedrus deodara(Roxb.)G.Don |  |
| 落叶乔木 | 2 | 栾树 | Koelreuteria paniculata Laxm. |  |
| 常绿灌木 | 3 | 海桐 | Pittosporum tobira(Thunb.)Ait. |  |
| 落叶灌木 | 4 | 木芙蓉 | Hibiscus mutabilis L. |  |
| 攀缘植物 | 5 | 五叶地锦 | Parthenocissus quinquefolia(L.) Planch. |  |
| 地被植物 | 6 | 马尼拉草 | Zoysia matrella(L.) Merr. |  |
| 水生植物 | 7 | 菖蒲 | Acorus calamus L. |  |
5.1.3 施工放线图中的植物图例宜采用简化形式，画法见5.6.5。¶
5.2 典型路段绿化布置示意图¶
5.2.1 典型路段绿化布置示意图应包含断面图及相应的平面图，可在"路基标准横断面图"基础上绘制。一般选取填方段、挖方段、半填半挖段作为绘图底图。¶
5.2.2 图面效果应简洁，内容应表述清楚，应示意出进行绿化设计的位置及采用的植物种类。应区分出乔木、灌木、草本等，如图 1 所示。¶

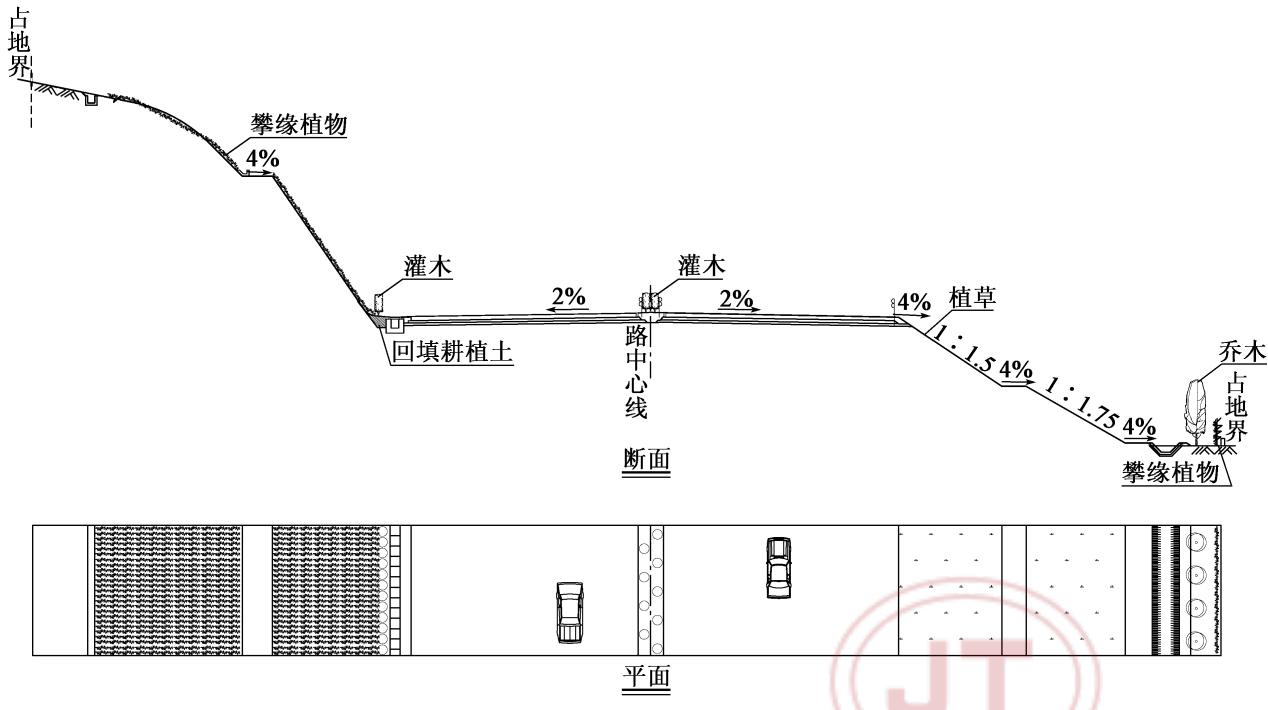

图1 典型路段绿化布置示意图样式
5.3 中央分隔带绿化设计图¶
5.3.1 应绘制中央分隔带绿化设计平面图及相应立面图、剖面图，并用文字简要说明该图适用的公路路段，注明路段的起讫桩号等。¶
5.3.2 平面图中应标注所采用的绿化植物的种、植物栽植的间距，采用百叶窗式栽植成组植物时应标注栽植点连线与公路中心线的夹角，如图 2 所示。¶

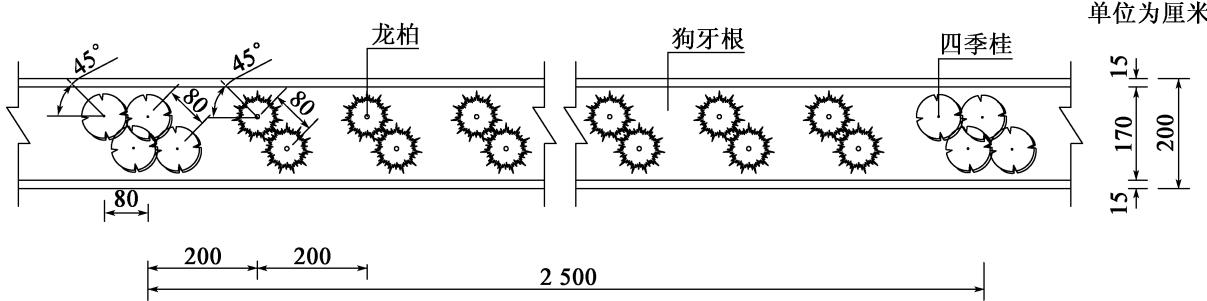

图2 中央分隔带绿化设计平面图示例

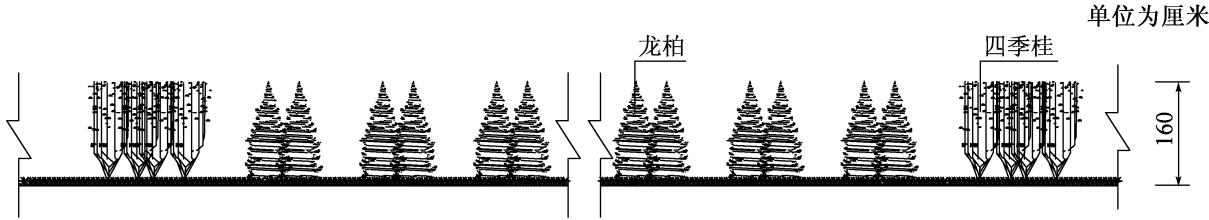

5.3.3 立面图中应标注所采用的绿化植物的种、植物的高度，如图3 所示。¶
图3 中央分隔带绿化设计立面图示例

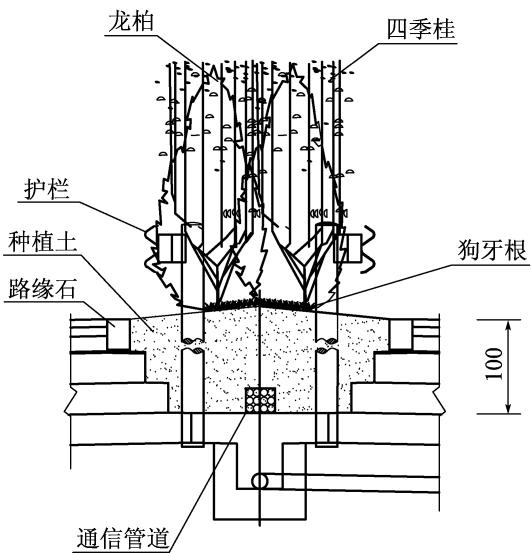

5.3.4 剖面图中应标注所采用的绿化植物的种、种植土厚度，如图 4 所示。¶
单位为厘米
图4 中央分隔带绿化设计剖面图示例
5.3.5 植物图例、规格、栽植密度等应以表格方式列于图纸左下角区域内，简要文字说明应列于图纸右下角、图标栏上方区域内。¶
5.4 边坡植物防护设计图¶
5.4.1 应绘制边坡植物防护设计的法向投影图及相应的剖面图，并用文字简要说明该图适用的边坡类型或防护形式等。¶
5.4.2 单位面积边坡植物防护工程数量应以表格方式列于图纸左下角区域内，简要文字说明应列于图纸右下角、图标栏上方区域内。¶
5.5 护坡道（含碎落台）及隔离栅内侧绿化带设计图¶
5.5.1 应绘制护坡道（碎落台）及隔离栅内侧绿化带的平面图及相应立面图，并用文字简要说明该图适用的公路路段，注明路段的起讫桩号。¶

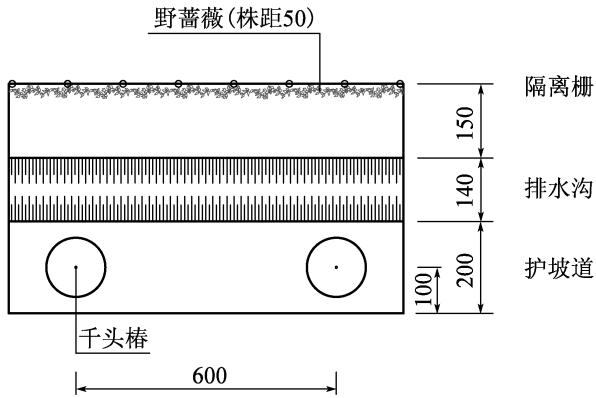

5.5.2 平面图中应明确所采用的绿化植物种，标注植物栽植的间距，如图5 所示。单位为厘米¶
图5 护坡道及隔离栅内侧绿化带设计图示例
5.5.3 植物图例、规格、栽植密度等应以表格方式列于图纸左下角区域内，简要文字说明应列于图纸右下角、图标栏上方区域内。¶
5.6 互通式立交绿化设计图¶
5.6.1 总平面图应标明指北针、图纸比例、绿化范围及绿化种植内容，并标明路基边缘线、边坡线、排水沟、跨线桥和涵洞的位置。¶
5.6.2 分区索引图宜在总平面图基础上绘制，应标明指北针、图纸比例、分区范围及区号；分区应明确，不宜重叠，不应有缺漏，尽量保证相对独立绿化区域在分区内的完整性。¶
5.6.3 竖向设计图应标明指北针、图纸比例、相对 ±0.00 标高、等高线、最低标高、最高标高、场地地面的排水方向等（图 6）。如需要，还应绘制竖向设计剖面图，注明场地土方调配方案。¶

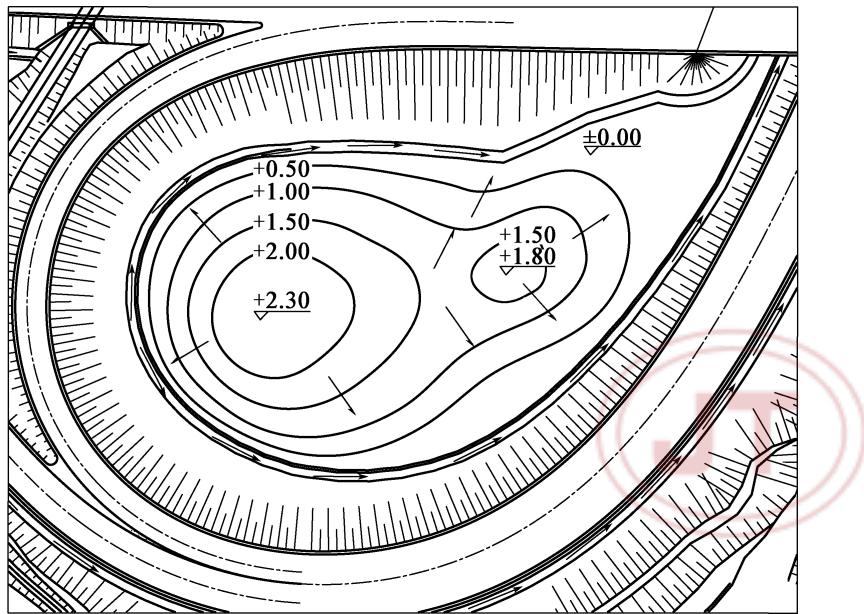

图6 互通式立交绿化施工竖向设计图样式
5.6.4 分区平面图绘制应满足 5.6.1 的要求，并应绘制本图在总图中的位置示意。¶
5.6.5 施工放线图宜采用绝对坐标系法或方格网法，采用方格网法时宜以各绿化分区内较明显的构造物为放线基点，并绘制坐标方格网作为施工放线的依据。方格网最小间距可选用 5m×5m（图 7）；应随图附本区绿化工程数量表，包含绿化材料名称、图例、规格、数量、单位、栽植密度等项内容。¶

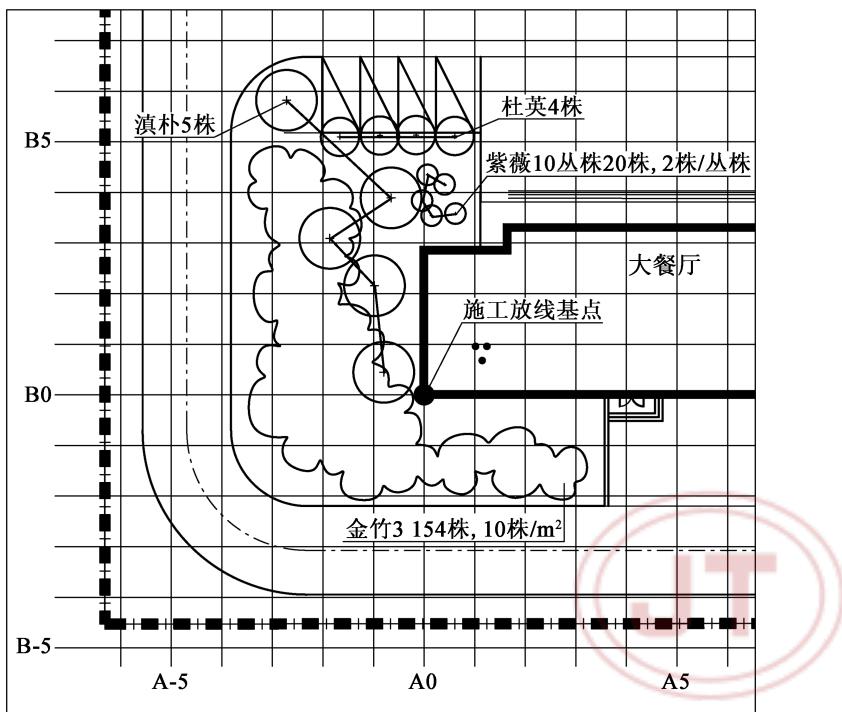

图7 互通立交绿化施工图设计放样点样式
5.6.6 植物种植工程的施工放线图可采用中心有小十字线的圆圈表示不同植物，并用细实线将较集中的同种植物连接起来，种植点连线末端标明植物的名称及数量（图 8）；也可采用标有阿拉伯数字的圆圈表示不同植物的方式绘制，圆圈的大小应能反映植物冠幅的大小（图 9）。¶

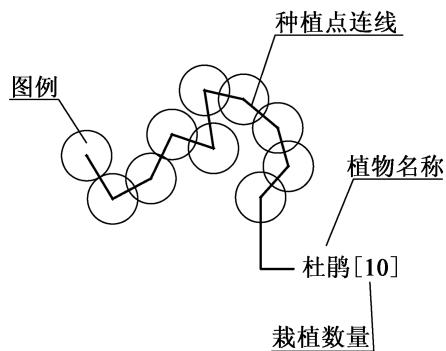

图8 植物种植施工图设计样式1

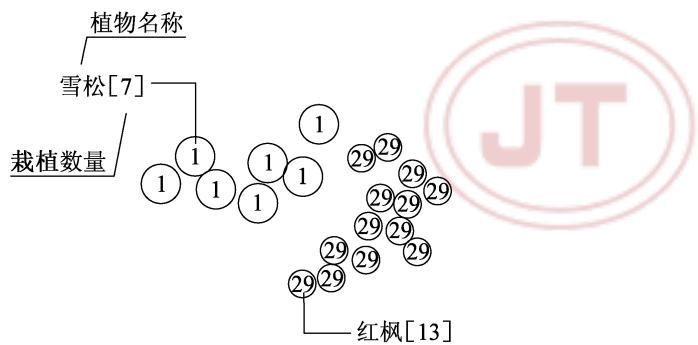

图9 植物种植施工图设计样式2

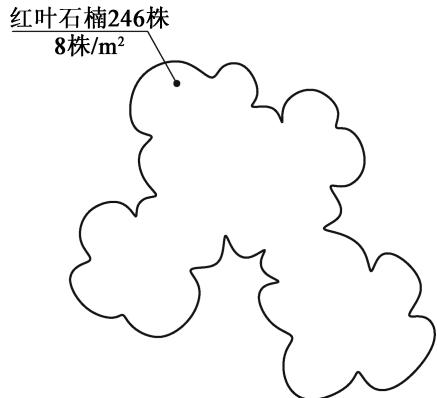

5.6.7 成片、成丛栽植的同种灌木、地被植物可用种植范围轮廓线表示，并注明植物的种类、数量、种植形式及密度等（图10）。¶

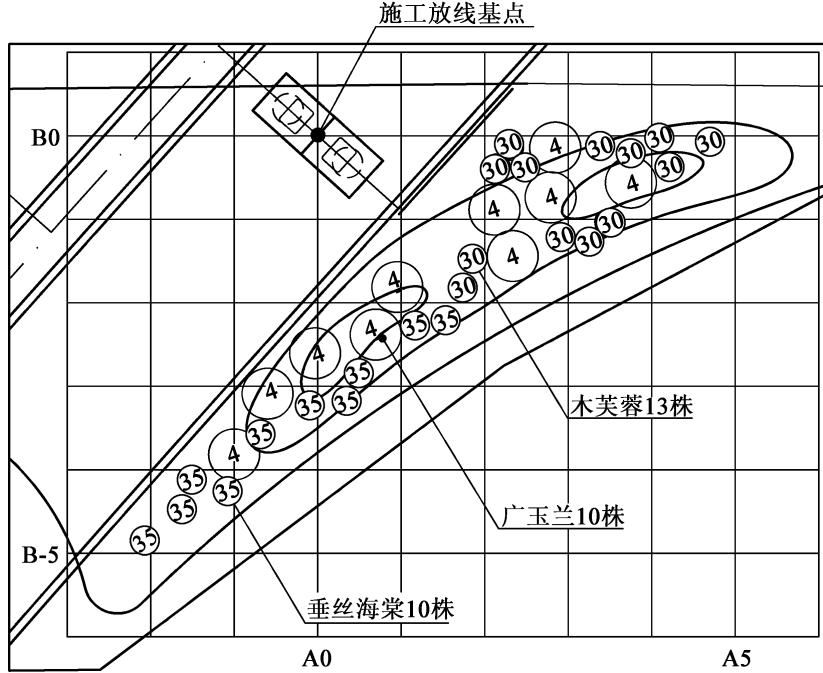

图10 植物种植施工图设计样式3
5.7 沿线设施绿化设计图¶
5.7.1 总平面图应标明指北针、图纸比例、道路、园路、水体、种植范围以及各种建筑物、构筑物的位置及外形，并注明各建筑物、构筑物的名称。¶
5.7.2 如需要应进行分区并绘制分区索引图，分区索引图绘制满足 5.6.2 的要求。¶
5.7.3 竖向设计图应满足 5.6.3 的要求。¶
5.7.4 分区平面图绘制应满足 5.7.1 的要求，并应绘制本图在总图中的位置示意。¶
5.7.5 施工放线图宜采用绝对坐标系法或方格网法，采用方格网法时宜以较明显的固定建筑、构筑物的角点处为放线基点，并绘制坐标方格网作为施工放线的依据。方格网密度可选用 5m×5m（图 11）；应随图附本区绿化工程数量表，包含绿化材料名称、图例、规格、数量、单位、栽植密度等项内容。¶

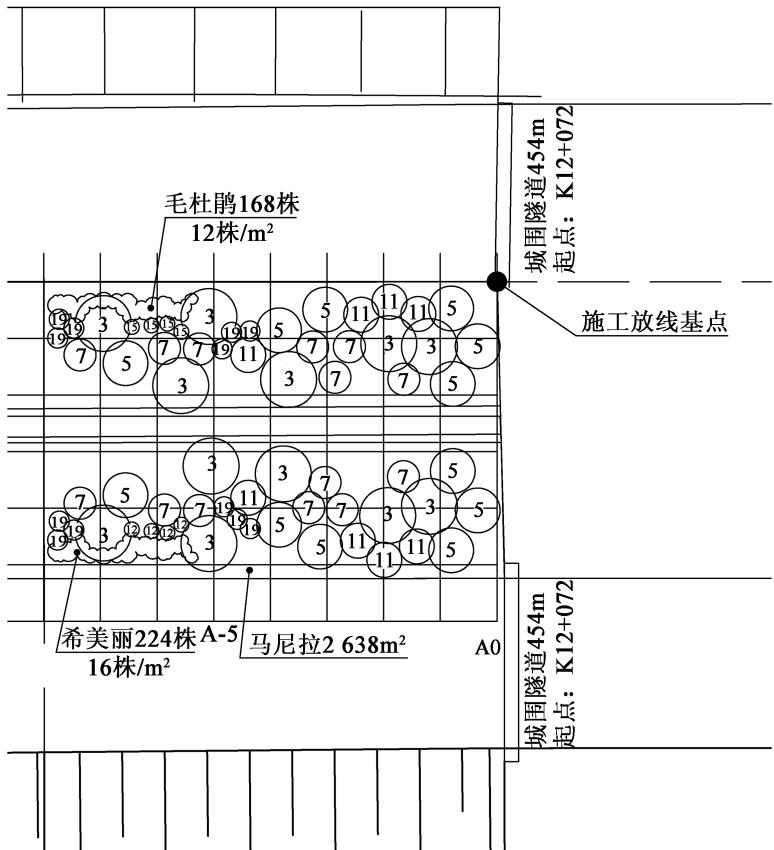

图11 服务附属设施绿化施工图设计放样点样式
5.7.6 植物种植工程的施工放线图应符合 5.6.6、5.6.7 的规定。¶
5.7.7 园林设施如花架、花坛、水池、园路、铺装场地等的画法应符合 GB/T 50001 中的有关规定。¶
5.8 隧道洞口绿化设计图¶
5.8.1 总平面图应标明指北针、图纸比例、隧道洞口桩号、路基边缘线、边坡线、排水沟、涵洞、绿化范围及绿化种植内容。¶
5.8.2 如需要应进行分区并绘制分区索引图，分区索引图绘制满足 5.6.2 的要求。¶
5.8.3 竖向设计图应满足 5.6.3 的要求。¶
5.8.4 分区平面图绘制应满足 5.8.1 的要求，并应绘制本图在总图中的位置示意。¶
5.8.5 施工放线图宜采用绝对坐标系法或方格网法，采用方格网法时宜以较明显的构筑物、隧道洞口的角点处为放线基点，并绘制坐标方格网作为施工放线的依据。方格网密度可选用 5m×5m（图 12）；应随图附本区绿化工程数量表，包含绿化材料名称、图例、规格、数量、单位、栽植密度等项内容。¶
图12 隧道洞口绿化施工图设计放样点样式
5.8.6 植物种植工程的施工放线图应符合 5.6.6、5.6.7 的规定。¶
5.9 其他绿化设计制图¶
其他绿化设计制图应满足下列要求：
a） 路侧分车带绿化设计图宜参考中央分隔带绿化设计图要求绘制；
b） 平交、环岛的绿化设计图宜参考互通立交绿化设计图的要求绘制。
