学兔兔 www.bzfxw.com 混凝土工程用透水模板布

1 范围¶

本标准规定了混凝土工程用透水模板布产品型号、技术要求、试验方法、检验规则、标志、包装、运输和储存等。

本标准适用于交通基础设施建设中浇筑混凝土用模板内衬处置时所采用的透水模板布,其他混凝土结构工程施工用透水模板布可参照使用。

2 规范性引用文件¶

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 5453 纺织品织物透气性的测定

GB/T 7742.1 织物胀破强力和胀破扩张度的测定

GB/T 13760 土工合成材料取样和试样准备

GB/T 13761.1 土工合成材料规定压力下厚度的测定

GB/T 13762 土工合成材料土工布及土工布有关产品单位面积质量的测定方法

GB/T 13763 土工合成材料梯形法撕破强力的测定

GB/T 15788 土工布及其有关产品宽条拉伸试验

GB/T 15789 土工布及其有关产品无负荷时垂直渗透特性的测定

GB/T 16422.1 塑料实验室光源暴露试验方法

GB/T 17631 土工布及其有关产品抗氧化性能的试验

GB/T 17632 土工布及其有关产品抗酸、碱液性能的试验方法

GB/T 23318 纺织品刺破强力的测定

FZ/T 52003 丙纶短纤维

JTG E50 公路工程土工合成材料试验规程

3 术语和定义¶

下列术语和定义适用于本文件。

3.1 透水模板布 controlled permeability formwork liner(CPFL)¶

由聚丙烯纤维加工制成，贴敷于模板内侧，用于排出混凝土拌和物表层多余水分和空气、截留拌和物表层颗粒、提高成型混凝土表观质量的一种纤维集合体，又称渗透可控混凝土模板衬垫。

3.2 名义单位面积质量(面密度)偏差 tolerance of nominal unit area mass¶

单位面积实际质量(实际面密度)与设计质量(设计面密度)的差值占单位面积设计质量(设计面密度)的百分数,即

\[\eta = \frac{E_{1} - E_{2}}{E_{2}} \times 100 \%\tag{1}\]

JT/T 736—2015

式中： \(\eta\) ——名义单位面积质量（面密度）偏差；

\(E_{1}\) ——每平方米实际克重(实际面密度) \((g/m^{2})\) ;

\(E_{2}\) ——每平方米设计质量(设计面密度) \((g/m^{2})\) 。

3.3 胀破强力 bursting strength¶

织物在垂直织物平面的负荷作用下鼓起、扩张进而破裂的临界破坏荷载，单位为牛(N)。

3.4 刺破强力 puncturing strength¶

顶杆顶压试样直至破裂的过程中所测得的最大力,单位为牛(N)。

3.5 梯形撕破强力 trapezoidal tearing strength¶

撕破夹持器内的梯形试样所需最大力,单位为牛(N)。

4 结构及产品型号¶

4.1 结构¶

透水模板布通过无纺针刺模压成型,一般由过滤层(光面)和透水层(毛面)复合而成。透水模板布结构示意见图1。

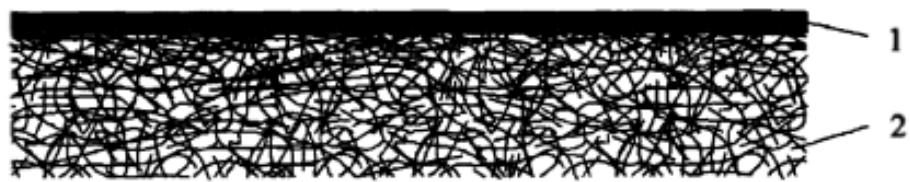

说明：

1——过滤层(接触混凝土侧);

2——透水层(敷贴模板侧)。

图 1 透水模板布结构示意图

4.2 产品型号¶

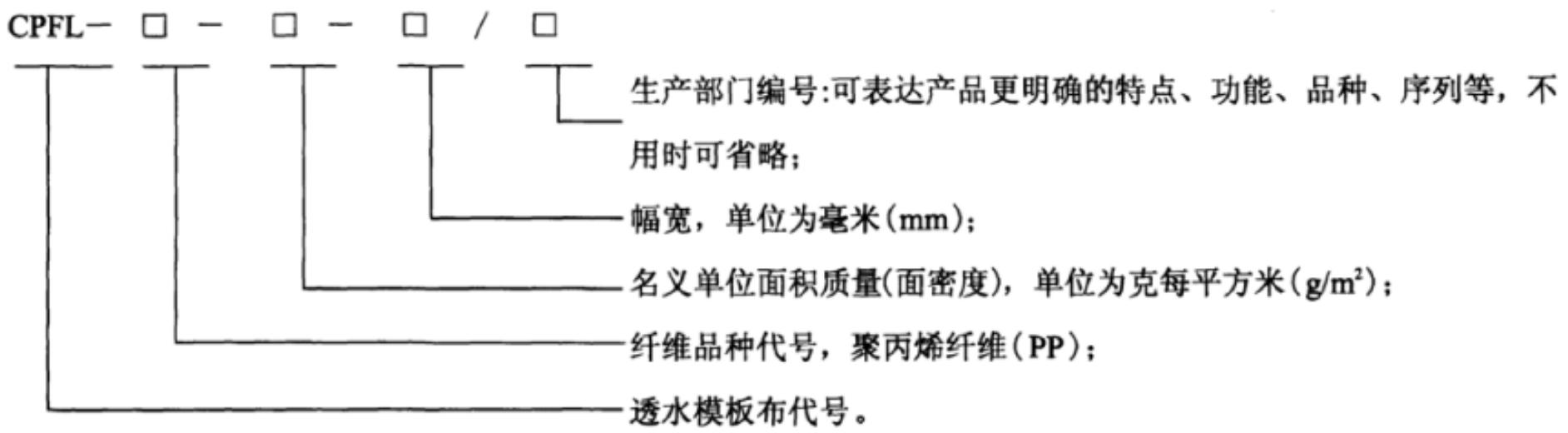

产品型号表示方法见图2。

图 2 透水模板布产品型号表示方法

示例：

聚丙烯纤维透水模板布,名义单位面积质量(面密度) \(280g/m^{2}\) ,幅宽1600mm,其型号表示为:CPFL-PP-280-1600。

5 技术要求¶

5.1 材料¶

透水模板布采用聚丙烯纤维(丙纶短纤维)原料,应符合 FZ/T 52003 的规定。主要指标选择应符合表 1 要求。

表 1 纤维主要指标要求

纤维长度(mm)	纤度(dtex)	密度(g/cm3)	熔点(°C)
51±2	2.0~3.0	0.91±0.01	>165

5.2 外观质量¶

5.2.1 透水模板布表面应洁净、平整、无污染。¶

5.2.2 外观疵点分为轻微缺陷和严重缺陷,外观质量要求见表2。¶

表 2 透水模板布外观质量要求单位为毫米

序号	疵点名称	轻微缺陷	严重缺陷	说明
1	永久性折痕	长度≤100	长度>100
2	边不良	≤300,每50计一处	>300,每50计一处	边不良大于10起算
3	污染	≤10	>10	以疵点最大长度计

5.2.3 成卷包装的透水模板布不应有严重缺陷，轻微缺陷每 \(100\mathrm{m}^2\) 不应超过10个。¶

5.3 性能要求¶

5.3.1 单位面积质量(面密度)¶

透水模板布试样在常压下,实际单位面积质量(实际面密度) \((E_{1})\) 应满足 \(280g/m^{2}\leqslant E_{1}\leqslant380g/m^{2}\) 。每种型号名义单位面积质量(面密度)偏差应小于10%。

5.3.2 厚度¶

透水模板布试样在 2kPa 压应力作用下, 平均厚度大于 1.0mm, 厚度允许偏差小于 ±15%。

5.3.3 厚度压缩比¶

透水模板布试样分别在 2kPa 和 200kPa 压应力作用下，厚度压缩比为 30% \~ 50%。

5.3.4 幅宽偏差¶

透水模板布试样整幅样品经调湿除去张力后，幅宽允许偏差宜小于 \(\pm1.0\\%\) 。

5.3.5 吸水率¶

透水模板布试样在常压下, \(20^{\circ}C \pm 2^{\circ}C\) 的水中浸泡12h后,质量增加百分率应大于90%。

5.3.6 等效孔径 \(O_{50}\)¶

透水模板布试样等效孔径 \(O_{50}\) 应小于 \(40\mu m\) 。

5.3.7 透气性¶

5.3.7.1 透气性指标

透水模板布试样在两侧压应力差 127Pa 情况下,透气量 I 应满足 \(1.0 \times 10^{-2}\) m/s \(\leqslant I \leqslant 2.0 \times 10^{-2}\) m/s。

5.3.7.2 透气性指标偏差率

透水模板布试样边缘试样(距样品幅宽边缘不大于20cm)与中间试样(样品幅宽中心)透气性指标偏差率 \(\Delta I\) 应小于15%，按式(2)计算。

\[\Delta I = \frac{\left| I_{2} - I_{1} \right|}{I_{2}} \times 100 \%\tag{2}\]

式中： \(\Delta I\) ——透气性指标偏差率(%)；

\(I_{1}\) ——按 GB/T 5453 规定测试的边缘试样透气量，单位为立方米每平方米秒 \(\left[\mathrm{m}^{3}/(\mathrm{m}^{2}\cdot\mathrm{s})\right]\) ;

\(I_{2}\) ——按 GB/T 5453 规定测试的中间试样透气量，单位为立方米每平方米秒 \(\left[\mathrm{m}^{3}/(\mathrm{m}^{2}\cdot\mathrm{s})\right]\) ；

5.3.8 垂直渗透系数¶

透水模板布试样在水温 \(20^{\circ}\mathrm{C} \pm 2^{\circ}\mathrm{C}\) 条件下，垂直渗透系数 \(K\) 应满足 \(1.0 \times 10^{-4} \mathrm{~cm/s} \leqslant K \leqslant 1.0 \times 10^{-3} \mathrm{~cm/s}\) 。

5.3.9 拉伸强力¶

透水模板布试样在 100mm/min 拉伸速率作用下, 完全断裂时纵向、横向拉伸强力应大于 500N。

5.3.10 胀破强力¶

透水模板布试样在 100mL/min 的液压加载速率下，胀破强力应大于 1300N。

5.3.11 刺破强力¶

透水模板布试样置于内径 44.5mm 环形夹具上, 直径 8mm 平头顶杆在 100mm/min 加载速率下刺破试样最大强力应大于 300N。

5.3.12 梯形撕破强力¶

透水模板布试样在拉伸速率 100mm/min 条件下完全被撕破断开时, 纵向梯形撕破强力应大于 300N, 横向梯形撕破强力应大于 250N。

5.3.13 最大负荷下伸长率¶

透水模板布试样在拉伸试验中最大负荷下所显示的纵向、横向伸长率应小于115%。

5.3.14 抗紫外线性能¶

透水模板布试样暴露于紫外线辐射下96h后，试样横向拉伸强力应大于450N，纵向拉伸强力应大于475N。

5.3.15 抗氧化性能¶

透水模板布试样置于设定温度 \(110^{\circ}\mathrm{C}\) 烘箱中 96h 后，试样横向拉伸断裂强力应大于 350N，纵向拉伸断裂强力应大于 400N。

5.3.16 抗碱性能¶

透水模板布试样在 \(60^{\circ}\mathrm{C}\) 饱和氢氧化钠(NaOH)溶液中浸渍 3d 后, 纵横向拉伸强力应大于 500N。

6 试验方法¶

6.1 外观质量¶

目测检验,一般检验透水模板布产品过滤层。

6.2 透水模板布性能¶

透水模板布性能试验方法按表 3 要求进行。

表 3 透水模板布性能试验方法

序列	项目	试验方法	说明
1	名义单位面积质量(面密度)	GB/T 13762
2	厚度	GB/T 13761.1	受压2kPa
3	厚度压缩比	GB/T 13761.1	受压200kPa厚度/受压2kPa的厚度之比
4	幅宽	GB/T 13760
5	吸水率	附录A
6	等效孔径 Os0	附录B	低压吸力 0kPa≤p≤10kPa高压吸力 10kPa < p ≤90kPa
7	透气性	GB/T 5453
8	透气性指标偏差率	GB/T 5453	边缘试样取样不得大于边缘距离20cm
9	垂直渗透系数	GB/T 15789
10	拉伸强力	GB/T 15788
11	胀破强力	GB/T 7742.1	试样直径30.5mm
12	刺破强力	GB/T 23318
13	梯形撕破强力	GB/T 13763
14	最大负荷下伸长率	GB/T 15788
15	抗紫外线性能	GB/T 16422.1	96h
16	抗氧化性能	GB/T 17631	96h
17	抗碱性能	GB/T 17632	饱和NaOH溶液

7 检验规则¶

7.1 检验分类¶

7.1.1 透水模板布检验分型式检验和出厂检验。¶

7.1.2 型式检验通常在以下情形时进行：¶

a）新产品鉴定前；

b) 产品的原料、结构、生产工艺等有重大改变时；

c）正常生产每两年进行一次；

d）产品停产后再次恢复生产时；

e）出厂检验结果与前一次型式检验有较大差异时；

f) 出现重大质量事故时；

g）产品交付验收、质量仲裁、国家对产品监督抽查时；

h）其他必要情况。

7.1.3 每批产品出厂前应进行出厂检验,检验合格后方能出厂。¶

7.2 检验项目¶

透水模板布检验项目见表4。

表 4 透水模板布检验项目

序列	检验项目	技术要求	试验方法	型式检验	出厂检验
1	外观质量	5.2	6.1	+	+
2	名义单位面积质量(面密度)偏差	5.3.1	表3	+	+
3	厚度	5.3.2	表3	+	+
4	厚度压缩比	5.3.3	表3	+	+
5	幅宽	5.3.4	表3	+	+
6	吸水率	5.3.5	表3	+	+
7	等效孔径O50	5.3.6	表3	+	-
8	透气性	5.3.7.1	表3	+	+
9	透气性指标偏差率	5.3.7.2	表3	+	+
10	垂直渗透系数	5.3.8	表3	+	-
11	拉伸强力	5.3.9	表3	+	+
12	胀破强力	5.3.10	表3	+	-
13	刺破强力	5.3.11	表3	+	-
14	梯形撕破强力	5.3.12	表3	+	+
15	最大负荷下伸长率	5.3.13	表3	+	+
16	抗紫外线性能	5.3.14	表3	+	-
17	抗氧化性能	5.3.15	表3	+	-
18	抗碱性能	5.3.16	表3	+	-
注:“+”——检验项目;“-”——不检项目。

7.3 组批及抽样¶

7.3.1 组批¶

以相同品种、相同工艺、同一班次生产的相同规格产品每100卷为一批；批量较小时可累计10卷为一批，但一周产量不满100卷时，则应以一周内产量为一批；交付验收产品应以相同品种、相同规格、相同工艺的一个交货批划分检验批。

7.3.2 抽样¶

以批为单位,每批产品随机抽取 2% \~ 3%,但不少于两卷,采样及试验准备按 JTG E50 的规定进行。

7.4 判定规则¶

7.4.1 每项检验结果以所抽样的平均结果表示。¶

7.4.2 型式检验符合 5.2 和 5.3 的全部要求, 则判定合格; 否则为不合格。¶

7.4.3 出厂检验 5.2 不合格时, 允许在同批中抽取 5% \~ 10% 但不少于 10 卷进行复检。复检后, 不合格率在 10% 以内, 为全批合格; 不合格率超过 10% 时, 该批为不合格。¶

7.4.4 出厂检验5.3有3项不合格时，允许复检。允许在同批中抽取 \(1\\% \sim 2\\%\) 且不应少于三卷对不合格项进行复检。以全部抽取样品的检验结果平均值作为复验结果；复检合格为该批合格，否则为该批不合格。¶

8 标志、包装、运输和储存¶

8.1 标志¶

8.1.1 每卷产品应有产品标牌，内容包括产品名称、规格、长度、生产厂名、生产日期、检验责任章等。¶

8.1.2 每个包装单元明显位置应有标志或挂标志牌，注明商标、产品名称、代号、长度、执行标准号、生产厂名、生产日期、毛重、净重等。¶

8.2 包装¶

8.2.1 透水模板布按定长成卷包装。¶

8.2.2 现场产品拼接率应控制在 15% 以内, 拼接产品每卷总长度应为定尺长加 1m 以上, 每 100m 长度允许拼接两段。¶

8.2.3 长度小于 30m 的小段产品可单独成包, 按零头处理。¶

8.2.4 产品包装应保证不散落、不破损、不沾污。¶

8.3 运输与储存¶

8.3.1 产品在运输、储存中不应污染、雨淋、破损，不应长期曝晒，不应直立放置。¶

8.3.2 产品应置于干燥庇荫处，周围不应有酸、碱等腐蚀性介质，注意防潮、防火。¶

8.4 使用说明¶

产品随同供应单元,应附带提供使用说明书一份。

附录A¶

(规范性附录) 透水模板布吸水率试验方法¶

A.1 仪器设备及材料¶

A.1.1 天平:量程大于500g, 感量0.01g。¶

A.1.2 钢尺: 刻度至毫米, 精度 0.5mm。¶

A.2 试样制备¶

A.2.1 取样: 按 GB/T 13760 规定进行取样。¶

A.2.2 试样尺寸和数量:裁取边长100cm正方形试样10块,裁剪和测量精度为1mm。¶

A.2.3 试验要求:试样应清洁,表面无污物,无可见损坏或折痕。¶

A.2.4 环境要求: 常压, 温度 \(20^{\circ}C \pm 2^{\circ}C\) , 相对湿度 \(60\\% \pm 10\\%\) 。¶

A.3 试验步骤¶

A.3.1 用天平称取试样干质量 \(m_{d}\) 。¶

A.3.2 将试样浸入 \(20^{\circ}C \pm 2^{\circ}C\) 清水中完全浸泡 12h 后取出，两端固定垂直悬挂至试样在 1min 内不再连续滴水为止。¶

A.3.3 用天平测量透水模板布湿质量 \(m_{w}\) 。¶

A.4 结果计算¶

A.4.1 吸水率 r 按式(A.1)计算。¶

\[r = \frac{m_{\mathrm{w}} - m_{\mathrm{d}}}{m_{\mathrm{d}}} \times 100\tag{A.1}\]

式中：\(r\)——吸水率(%)，计算结果精确至0.01；

A.4.2 计算 10 块试样吸水率的平均值 \(\bar{r}\) 。¶

A.4.3 试验最终结果以平均值 \(\bar{r}\) 为准。¶

A.5 试验报告¶

试验报告应包括以下内容：

a）试样名称、规格；

b) 试验结果；

c）试验环境条件；

d) 试验日期；

e）试验中规定应注明的情况；

f) 任何偏离规定程序的详细说明。

附录 B¶

(规范性附录)¶

透水模板布等效孔径试验方法¶

B.1 仪器设备及材料¶

B.1.1 天平¶

量程不大于 50g, 感量 0.001g。

B.1.2 吸力平板仪¶

吸力平板仪如图 B.1 所示, 石英砂低压吸力 \(0kPa \leqslant p \leqslant 10kPa\) , 高岭土高压吸力 \(10kPa \leqslant p \leqslant 90kPa\) 。

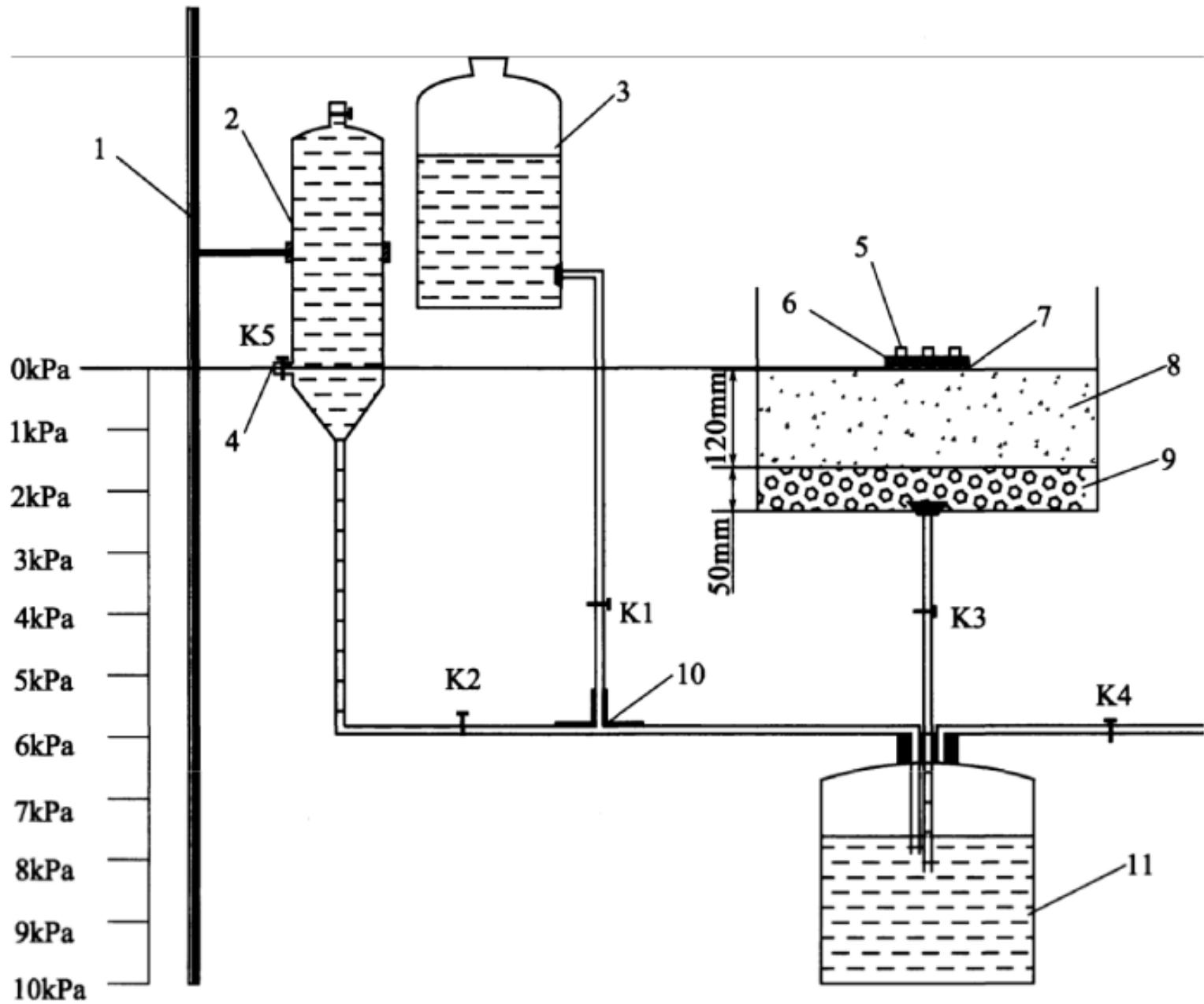

说明：

1——水位(压力)刻度管；7——透水模板布试样；

2——水位瓶；8——石英砂 \(d=100\mu m\) 吸力平板；

3——供水瓶；9——粗砂 \(d=1.5mm\) ；

4——排水口；10——三通管；

5——砝码；11——集水瓶。

6——透水石；

a) 石英砂低压吸力平板仪 (0kPa≤p≤10kPa)

图 B.1 吸力平板仪

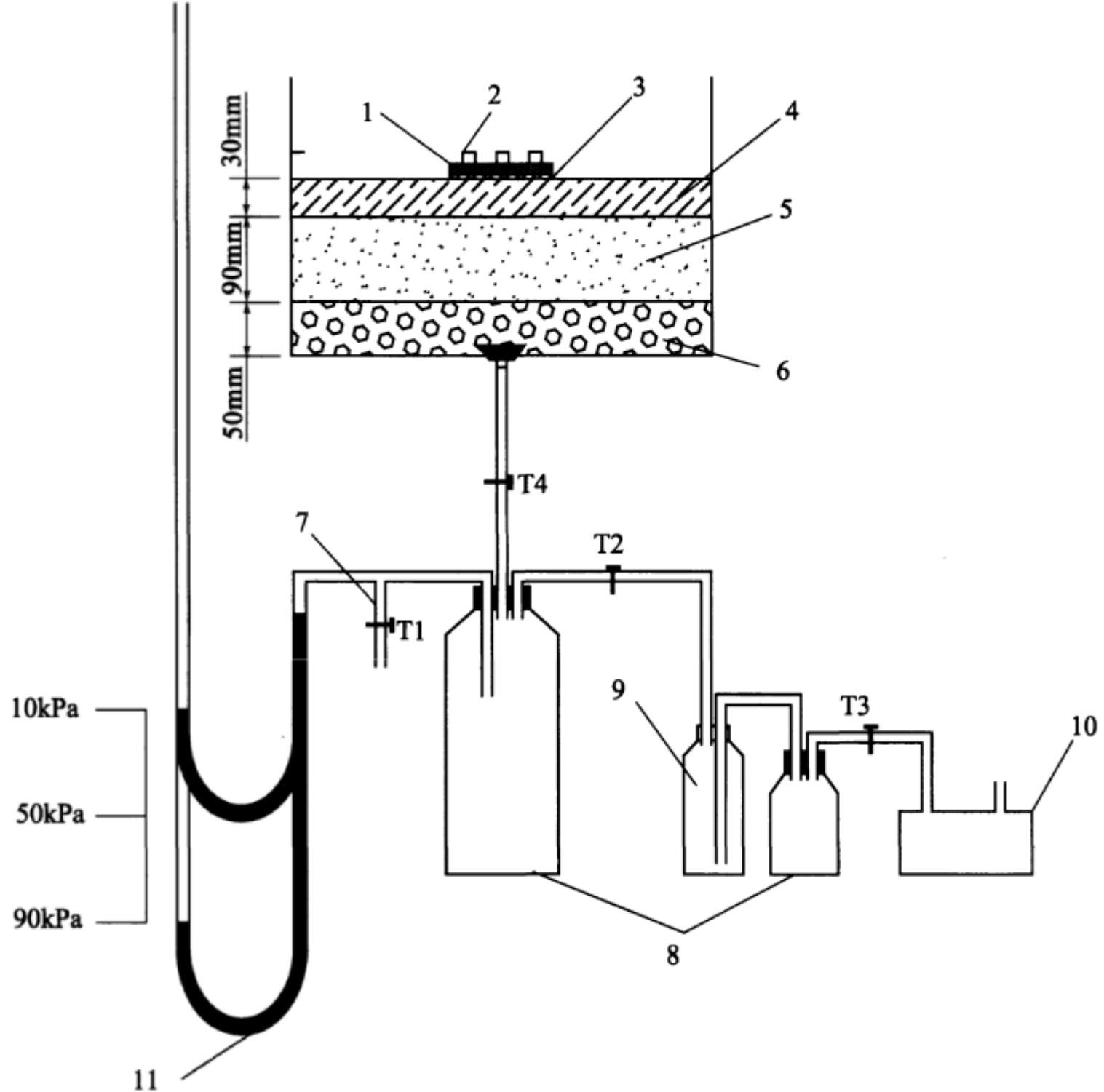

1——透水石；7——调压阀；

2——砝码；8——缓冲瓶；

3——透水模板布试样；9——洗气瓶 \(\left(\mathrm{H}_{2}\mathrm{SO}_{4}\right)\) ;

4——高岭土 \((d=2.5\mu m\sim3.5\mu m)\) 吸力平板；10——真空泵；

5——石英砂 \((d=100\mu m)\) 吸力平板；11——水银压力计。

6——粗砂 \(d=1.5mm\) ;

b) 高岭土高压吸力平板仪 (10kPa < p ≤ 90kPa)

图 B.1 吸力平板仪(续)

B.2 试样制备¶

B.2.1 取样¶

按 GB/T 13760 规定取样。

B.2.2 试样尺寸和数量¶

裁取直径 100mm 圆形试样 5 块, 裁剪和测量精度 1mm, 对距试样边缘 9mm 环宽部分用胶水密封, 压平干燥。

B.2.3 试验要求¶

试样应清洁,表面无污物,无可见损坏或折痕。

B.2.4 环境要求¶

常压, 温度 \(20^{\circ}C \pm 2^{\circ}C\) , 相对湿度 \(60\\% \pm 10\\%\) 。

B.3 试验步骤¶

B.3.1 用天平称取并记录试样干质量后,将其浸泡水中饱和12h,用镊子镊取试样边缘取出,平置于100目干燥金属网格筛上,1min内不再连续滴水时,称取试样饱和质量。¶

B.3.2 将试样缓慢置于石英砂低压吸力平板仪中，试样透水层紧贴于吸力平板仪的石英砂面，见图B.1a)；为确保完全紧密接触吸力平板面，试样上置同样尺寸大小的透水石(10mm厚度)及堆放砝码；将水位瓶移至某个吸力等级，关闭K1、K4阀门。打开K2、K3阀门，当水位瓶出水口不再出水，并转而缓慢进气时取出试样称重，称重后放入水中再次饱和12h；用石英砂吸力平板仪测量的吸力p等级依次为0kPa、0.05kPa、0.2kPa、0.5kPa、1.0kPa、2.5kPa、5.0kPa、10.0kPa。¶

B.3.3 石英砂低压吸力平板仪中完成 10.0kPa 测试后, 将试样饱和后置入高岭土高压吸力平板仪, 见图 B.1b); 开动真空泵, 打开 T2、T3、T4, 使压力计指示到达相应吸力等级, 关闭 T2, 12h 后取出试样称重; 用高岭土高压吸力平板仪测量的吸力 p 等级依次为 20.0kPa、40.0kPa、60.0kPa、80.0kPa。¶

B.3.4 为保证测试精度,每一吸力等级的试样测试前,均须进行12h的饱和处理,获取各吸力级差下的平衡后质量差。¶

B.4 结果计算¶

B.4.1 透水模板布等效孔径采用式(B.1)计算。¶

\[d = \frac{0.42}{10p^{\prime}}\tag{B.1}\]

式中：d——等效孔径，单位为毫米（mm）；

\(p^{\prime}\) ——吸力平板仪下施加的 p 吸力等级所对应的水柱高, 单位为毫米(mm)；

B.4.2 小于某一孔径孔隙含量的百分比按式(B.2)计算(精确至小数点后第1位)。¶

\[\varepsilon_{i} = \left(1 - \frac{m - m_{i}}{m - m_{\mathrm{d}}}\right) \times 100\tag{B.2}\]

式中： \(\varepsilon_{i}\) ——小于某一孔径孔隙含量的百分比，单位为百分数（%）；

m——饱和透水模板布试样质量,单位为克(g);

\(m_{i}\) ——试样在每级吸力作用下达到平衡后质量,单位为克(g);

\(m_{d}\) ——试样干质量,单位为克(g)；

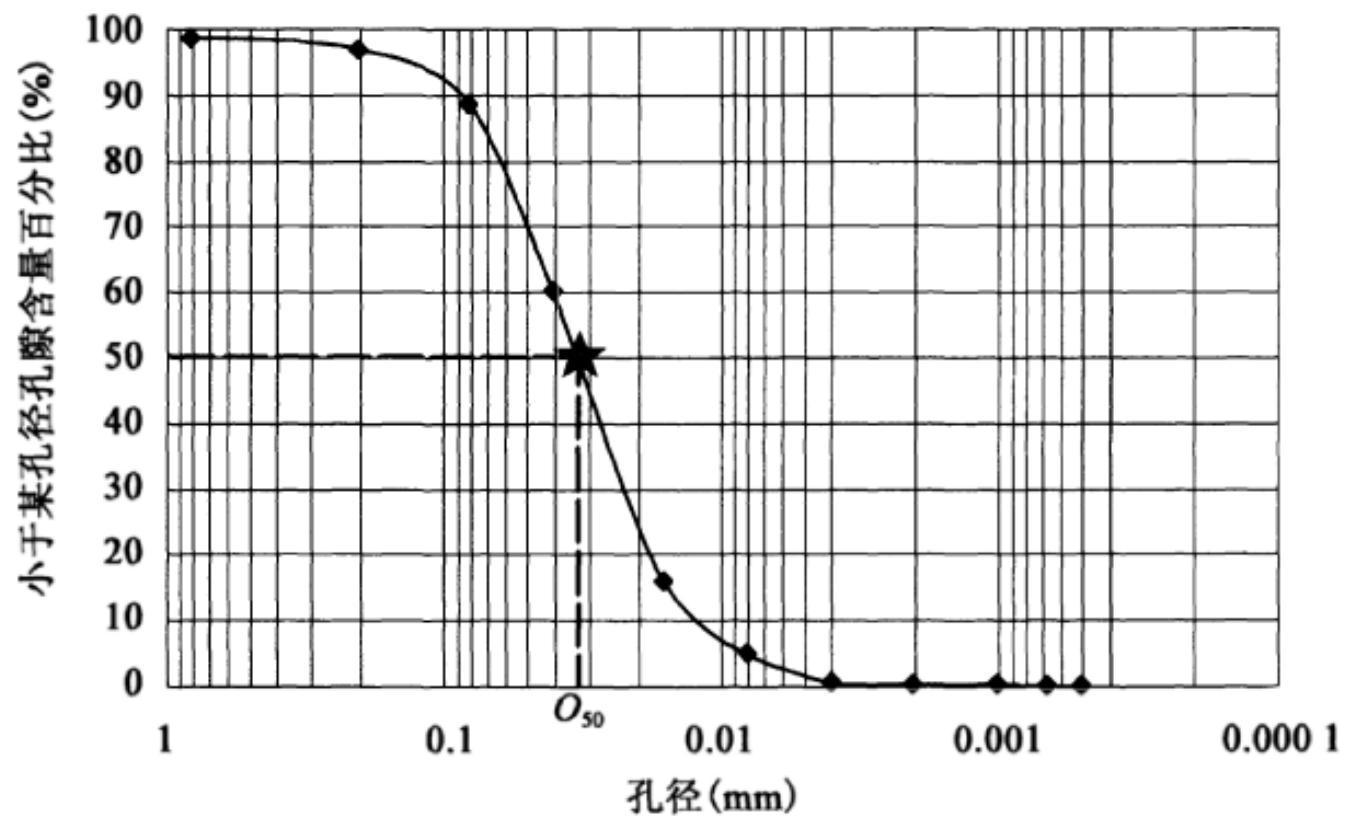

B.4.3 以孔径为横坐标, 小于某孔径孔隙含量百分比为纵坐标, 绘制等效孔径分布曲线, 见图 B.2。¶

图 B.2 透水模板布等效孔径分布曲线

B.4.4 曲线上纵坐标 50% 所对应的横坐标值, 即为 \(O_{50}\) 。¶

B.5 试验报告¶

试验报告应包括以下内容：

a）试样名称、规格；

b) 试验环境条件；

c）试验日期；

d）试验中规定应注明的情况；

e）试验结果(孔径分布曲线、等效孔径)；

f) 任何偏离规定程序的详细说明。
