上海市工程建设规范 DG DG/TJ 08-2296-2019 J 14696-2019

道路照明设施监控系统技术标准¶

Technical specification for supervisory control system of road lighting

2019-05-08 发布

2019-10-01 实施

上海市住房和城乡建设管理委员会发布

上海市工程建设规范

道路照明设施监控系统技术标准

Technicalspecificationforsupervisorycontrolsystemofroadlighting

DGTJ08-2296-2019

J14696-2019

主编单位：上海市城市建设设计研究总院(集团)有限公司

批准部门：上海市住房和城乡建设管理委员会

施行日期：年月日

同济大学出版社

2019 上海

图书在版编目(CIP)数据

道路照明设施监控系统技术标准上海市城市建设设计研究总院(集团)有限公司主编上海：同济大学出版社：2019.10

ISBN 978-7-5608-8642-8

道… 上… 公路照明照明装置监控系统技术标准上海

中国版本图书馆数据核字( )第号

道路照明设施监控系统技术标准

上海市城市建设设计研究总院集团有限公司主编

策划编辑张平官

责任编辑朱勇

责任校对徐春莲

封面设计陈益平

出版发行同济大学出版社 www.tongjipress.com.cn

(地址：上海市四平路号邮编：电话： )

经销全国各地新华书店

印刷浦江求真印务有限公司

开本 889mm×1194mm 1/32

印张7.375

字数 198000

版次年月第版年月第次印刷

书号 ISBN 978-7-5608-8642-8

定价元

上海市住房和城乡建设管理委员会文件

沪建标定〔〕号

上海市住房和城乡建设管理委员会关于批准《道路照明设施监控系统技术标准》为上海市工程建设规范的通知

各有关单位：

由上海市城市建设设计研究总院集团有限公司主编的道路照明设施监控系统技术标准》,经我委审核,现批准为上海市工程建设规范,统一编号为 / ,自年月日起实施

本规范由上海市住房和城乡建设管理委员会负责管理上海市城市建设设计研究总院集团有限公司负责解释

特此通知。

上海市住房和城乡建设管理委员会

二〇一九年五月八日

前言¶

根据上海市住房和城乡建设管理委员会关于印发年上海市工程建设规范和标准设计编制计划〉的通知》(沪建管〔〕号)要求,《道路照明设施监控系统技术标准》编制组在深入调查研究,认真总结上海市内、外道路照明监控的实践经验,结合上海市的实际情况并在广泛征求意见的基础上,制定了本标准。

本标准的主要内容有总则术语和符号基本规定系统构成与功能;系统和设备技术要求;系统施工与验收;运行维护技术要求。

请各单位及相关人员在执行本标准过程中,注意总结经验,积累资料随时将有关意见或建议反馈至上海市城市建设设计研究总院集团有限公司地址上海市东方路号邮编;电话： ),或上海市建筑建材业市场管理总站(地址：上海市小木桥路号;邮编： ; ：),以供本标准修订时参考。

主编单位：上海市城市建设设计研究总院(集团)有限公司

参编单位：上海市城市综合管理事务中心

上海路辉智能系统股份有限公司

上海欣能信息科技发展有限公司

上海市电力公司路灯管理中心

上海电科智能系统股份有限公司

同济大学建筑设计研究院(集团)有限公司

中国电子科技集团公司第五十研究所

北京国城科绿色照明科技研究中心有限公司

广东正力通用电气有限公司

主要起草人员：戴孙放顾国昌陈洪黄慰忠马斌高旭旻赵宁董茂强吴军隋文波田欣华陈伟朱健石栋良吴世通廖志梅

主要审查人员：陆继诚康盛姬卫东张扬张兴军

郑世宝王任杰宗剑

上海市建筑建材业市场管理总站

年月

目次¶

1 总则 …… 1 2 术语和符号 …… 2 2.1 术语 …… 2 2.2 符号 …… 3 3 基本规定 …… 4 3.1 总体要求 …… 4 3.2 道路照明监控方式 …… 5 4 系统构成与功能 …… 7 4.1 系统结构 …… 7 4.2 监控中心和监控分中心 …… 9 4.3 区域控制器 …… 10 4.4 终端控制器 …… 12 4.5 接口转换模块 …… 14 4.6 功能扩展 …… 14 4.7 数据与信息的安全 …… 15 5 系统和设备技术要求 …… 16 6 系统施工与验收 …… 18 6.1 施工准备 …… 18 6.2 安装工程 …… 19 6.3 调试和试运行 …… 19 6.4 系统验收 …… 20 7 运行维护技术要求 …… 22 7.1 培训和运维管理 …… 22 7.2 运行养护要求 …… 22

附录 A 区域控制器和终端控制器接口通信协议 …… 24 附录 B 数据格式说明 …… 148 附录 C 事件代码 ERC …… 160 附录 D 数据冻结密度 …… 162 附录 E CRC 算法说明 …… 163 附录 F FTP 升级配置文件定义 …… 165 附录 G 监控中心和监控分中心接口通信协议 …… 166 本标准用词说明 …… 213 引用标准名录 …… 214 条文说明 …… 215

Contents

1 General provisions .... 1 2 Terms and symbols .... 2 2.1 Terms .... 2 2.2 Symbols .... 3 3 Basic requirement .... 4 3.1 Overall requirement .... 4 3.2 Mode for road lighting supervisory and control .... 5 4 System composition and function .... 7 4.1 System structure .... 7 4.2 Control center and sub control center .... 9 4.3 Area control unit .... 10 4.4 Terminal control unit .... 12 4.5 Interface conversion module .... 14 4.6 Function extension .... 14 4.7 Security for data and information .... 15 5 Technical requirements for system and equipment .... 16 6 Construction and acceptance for system .... 18 6.1 Construction preparation .... 18 6.2 Installation process .... 19 6.3 Debugging and trial operation .... 19 6.4 System acceptance .... 20 7 Technical requirements for operation and maintenance .... 22

7.1 Training and operation maintenance management … 22 7.2 Requirements for operation maintenance …… 22 Appendix A Interface communication protocol for area control unit and terminal contro unit …… 24 Appendix B Data format specification …… 148 Appendix C Event code ERC …… 160 Appendix D Data freeze density …… 162 Appendix E CRC algorithm description …… 163 Appendix F FTP upgrade configuration file definition … 165 Appendix G Interface communication protocol for control center and sub control center …… 166 Explanation of wording in this code …… 213 List of quoted standards …… 214 Explanation of provisions …… 215

1 总则¶

101 为规范道路照明设施监控系统的建设与维护保障照明设施有效运行,改善照明环境,提高管理效率,促进资源共享,实现道路照明设施的信息化管理,制定本标准。

102 本标准适用于道路照明设施监控系统的设计施工验收和运行维护。

103 道路照明设施监控系统除应符合本标准要求外尚应符合国家现行有关标准的规定。

2 术语和符号¶

2.1 术语¶

211 道路照明监控中心¶

监测并控制全市道路照明设施及其运行的场所简称监控中心。

212 道路照明监控分中心¶

监测并控制分区范围内道路照明设施及其运行的场所简称监控分中心

213 区域控制器¶

安装在路灯控制箱内的监控装置具备与控制中心分中心的通信链路对该路灯控制箱进行实时监控通过接口转换模块和配套的终端控制器,还可以实现对该路灯控制箱供电区域内的照明设施进行监控。

214 终端控制器¶

安装在路灯杆端的监控装置具备与对应路灯控制箱端区域控制器或与控制中心分中心的通信链路实现对路灯杆端照明设施的监控。

215 路灯控制箱¶

提供道路照明配电及保护道路照明供电检测与控制的电气设备箱。

2.1.6 接口转换模块 interface conversion module¶

采用电力线载波通信或无线通信技术实现终端控制器与区域控制器通信连接的设备

2.1.7 外部应用扩展 extensionforexternala lications¶

利用道路照明监控系统传输网络构建的其他数字通信业务

2.2 符号¶

( )———区域控制器;

( )———道路照明监控中心;

( )———接口转换模块;

( )———道路照明监控分中心;

( )———终端控制器。

3 基本规定¶

31 总体要求¶

311 道路照明设施监控系统应能够实时监测并控制道路照明设施及其运行。

312 道路照明设施监控系统应满足道路照明设施统一管理分区运行维护分级控制的运行管理方式

313 道路照明监控中心应能够监控全市范围内所有的道路照明设施。

314 有分区管理需要时,可设置监控分中心执行分区范围内道路照明设施的运行控制和管理,并且监控分中心以下可进一步设置次级监控分中心

315 监控分中心含次级监控分中心监控范围内的道路照明设施应能够同时接受监控中心的监管

316 道路照明设施监控系统的监控对象应包括路灯控制箱灯具、供电线路、其他与道路照明运行及安全相关的设备、基于道路照明设施监控系统传输的外部应用扩展设备。

317 道路照明设施监控系统应能够连续运行。

318 道路照明设施监控系统设计应遵循安全可靠经济合理技术先进节能环保维护方便有利于集成管理的原则

319 道路照明设施监控系统应采用开放的体系结构能够与其他信息系统互联互通满足城市管理信息化系统建设的要求

3110 系统的架构和组成应有利于系统的扩容和其他应用的扩展。

3111 道路照明设施监控系统应具有现行国家标准信息系统安全等级保护基本要求规定的第二级安全保护能力。

3.2 道路照明监控方式¶

321 道路照明应采用以时间周期为主的控制方式。按监控系统构成方式时间周期控制功能应部署在区域控制器或终端控制器上。

322 设置区域控制器的道路照明设施监控系统应以区域控制器根据设定的运行参数实施区域内道路照明自动控制并符合下列规定：

1 区域控制器应采集照明供电回路的状态和运行数据信息上报监控中心或监控分中心

2 未设置终端控制器的情况下区域控制器应控制照明供电回路实现道路照明自动控制

3 设置路灯终端控制器的情况下区域控制器应控制照明供电回路的同时通过终端控制器对灯具进行控制或调节并采集灯具的运行数据。

4 区域控制器的运行参数应包括下列内容：

1)照明启动和关闭控制时间表;

2)采用自然光亮度辅助控制时的亮度值;

3)调光控制时间表;

4)报警阈值。

323 当路灯控制箱内不采用回路控制时应由终端控制器根据设定的运行参数对灯具进行自动的检测控制或调节并符合下列规定

1 终端控制器连接监控中心或监控分中心时应能将检测与控制的结果上报监控中心或监控分中心

2 终端控制器的运行参数应包括下列内容

1)照明启动和关闭控制时间表;

2)调光控制时间表;

3)报警阈值。

324 宜在控制箱处设置自然光亮度传感器在恶劣天气自然光亮度严重降低时采取道路照明提前启动或延迟关闭的措施

325 安装在供配电线杆上的路灯不得采用自然光亮度辅助控制的方式。

326 监控中心和监控分中心应能够进行单个或分组照明的手动或自动控制。监控中心和监控分中心直接控制照明回路或灯具时,必须进行安全提示和确认。

327 区域控制器或终端控制器等控制装置与监控中心或监控分中心离线时应自动按预设定的运行参数实施照明控制

328 区域控制器或终端控制器的运行参数应能够在现场设定。

4 系统构成与功能¶

41 系统结构¶

411 道路照明设施监控系统宜采用图所示基本架构中的三层结构,包括监控中心(监控分中心)、区域控制器、终端控制器以及相互连接的通信传输网络。

412 区域控制器应设置在路灯控制箱内检测并控制由该控制箱供电的所有道路照明设施

413 区域控制器应采用图接口的形式与监控中心或监控分中心通信并采用附录规定的适用于接口的通信协议。

414 终端控制器宜设置在灯杆的检修孔内还可以安装在灯具顶端、灯具内或相应的接线箱内等位置,对灯具进行检测与控制。

415 终端控制器可采用下列方式与上级设备或系统连接：

1 采用专用传输方式相互级连,再按图由接口转换模块转换为接口的形式连接区域控制器,并采用附录规定的适用于接口的通信协议

2 采用图接口的形式连接区域控制器时,采用附录规定的适用于接口的通信协议。

3 采用图接口的形式连接监控中心或监控分中心时,采用附录规定的适用于接口的通信协议。

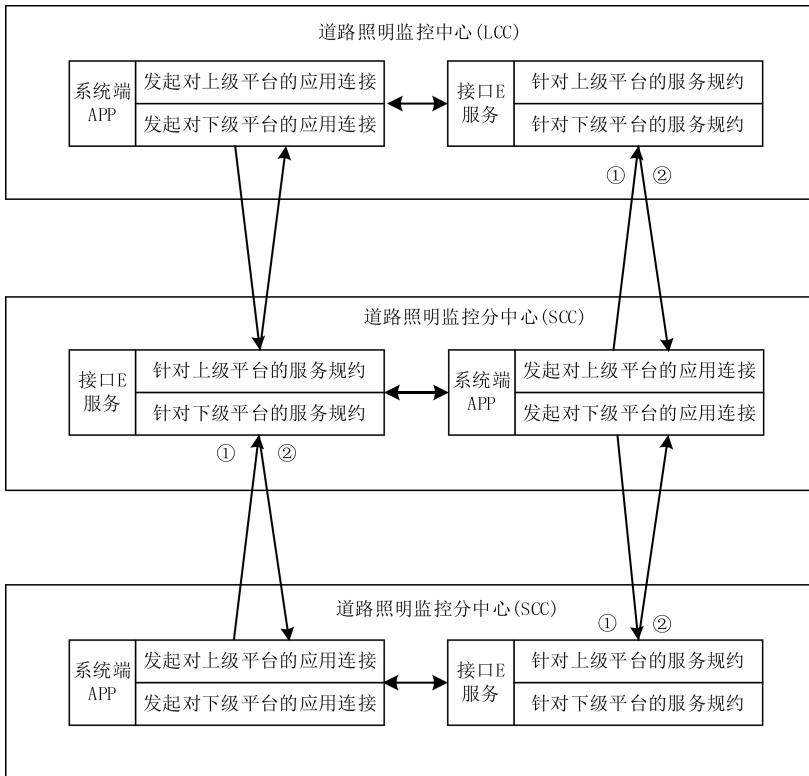

416 监控分中心应采用图接口的形式与监控中心通信,采用附录规定的通信协议。

417 区域控制器和终端控制器设置外部应用扩展接口时应图中接口形式接口A：GPRS/3G/4G/5G，NB-IoT，以太网等，含光纤接口接口以太网等接口： / / / , , ,以太网等,含光纤接口;接口： , ,以太网等;接口以太网含光纤接口

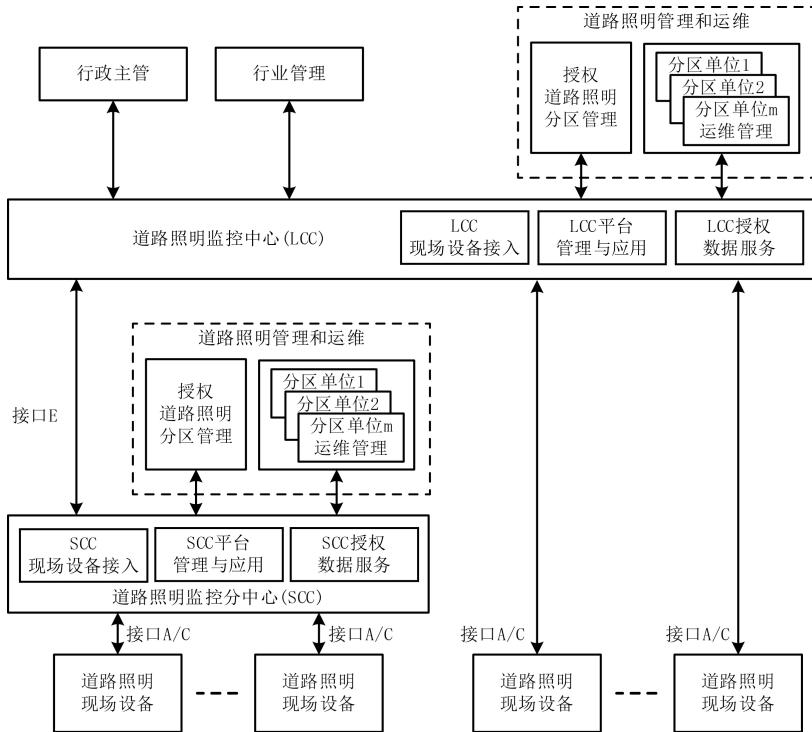

注图中监控中心和监控分中心仅为示例系统应支持多级平台的级联按照各分区的要求在监控分中心下还可以按相同的方法设置次级监控分中心

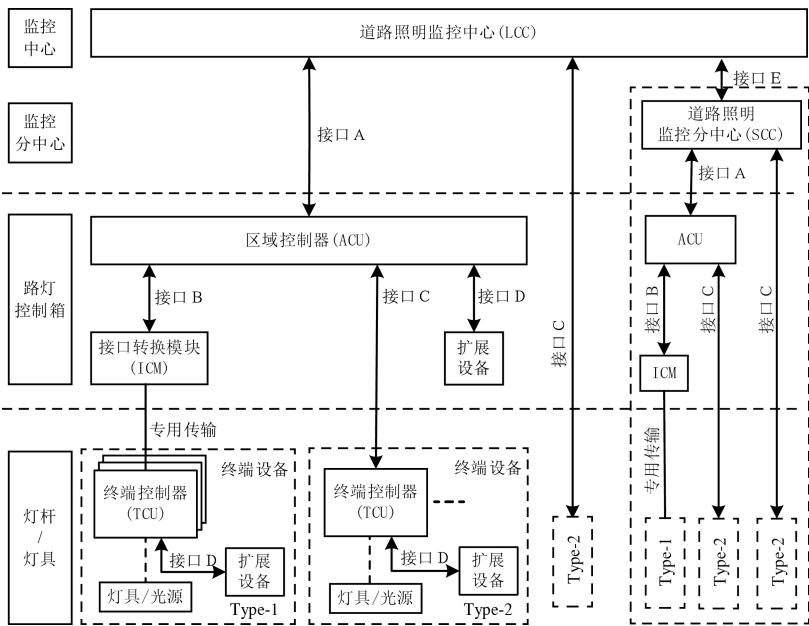

图道路照明设施监控系统的基本结构

采用图中接口的形式通信协议应符合附录中适用于接口的规定

4.2 监控中心和监控分中心¶

421 监控中心和监控分中心应具有下列远程检测与控制功能：

1 实时检测与控制照明供电回路。

2 实时检测与控制照明灯具。

3 设定区域控制器终端控制器的控制模式和运行参数

4 检查并校正区域控制器、终端控制器的时钟。

5 对故障或异常事件进行报警。

6 以地理信息系统系统图等多种方式展示道路照明系统的运行情况和报警信息。

422 监控中心和监控分中心应建立照明设备及其运行数据库连续采集并保存照明设备的静态数据安装配置数据运行数据和维护数据,实现照明设备的管理。

423 监控中心和监控分中心应能够将道路照明设施授权给下级分中心管理或自行管理。

424 监控中心和监控分中心的管理平台应能够分区域统计道路照明系统的亮灯率设施完好率能耗设备的及时修复率和反复报修率等考核指标能够按管理要求自动输出各类统计报表

425 监控分中心应能够按照附录定义的接口要求主动向监控中心上报数据。

426 监控中心和监控分中心应采用开放并且安全的体系结构,宜支持远程接入和移动接入,提供照明监控系统的异地操作和移动操作

427 监控中心和监控分中心应能够将道路照明设施的故障信息和监控系统的故障信息推送到相关管理和维护人员的移动终端上。

428 监控中心应采用 / 对时,时钟误差应小于。

429 监控中心应能够向监控分中心授时监控中心和监控分中心应能够向区域控制器或终端控制器授时

4210 监控中心重要的历史数据保存时间不应少于年。

4211 监控中心和监控分中心的计算机网络设备应配置不间断电源供电,不间断电源的电池供电时间不应少于。

4.3 区域控制器¶

431 区域控制器应能够按照表区域控制器的检测与控制功能的要求对路灯控制箱的状态、进出线回路及照明参数进行检测和控制。

表4.3.1 区域控制器的检测与控制功能

位置	内容	配置要求
电源进线检测	失电报警	√
	电压	√
	高、低电压报警	√
	电流	√
	功率因数	√
	防雷器故障报警	√
	电能积算值	√
配电回路检测	配电开关状态	√
	电流	√
	功率因数	√
	低功率因数报警	√
	电能积算值	√
照明供电控制	回路接触器状态	√
	回路接触器控制	√
	节能或调光控制值	有此功能时配置

续表4.3.1

位置	内容	配置要求
路灯控制箱	门开关状态	√
终端控制器接口	通信故障状态	√
	信息采集	√
	照明控制	√
其他检测与控制	自然光照度检测	$△$
	照明照度检测	$△$
	一次回路电缆断线	$△$
	其他传感器	按需求配置

注：“ ”为基本配置项目,“ ”为建议配置项目。

432 区域控制器发出控制指令、检测到开关量状态变位、模拟量数据变化达到可调发生报警事件时应向监控中心或监控分中心上报。

433 区域控制器向监控中心或监控分中心上报的控制和检测信息应带有时间标记。

434 与监控中心或监控分中心的通信故障时区域控制器应能够保存待上报的控制和检测信息不少于 ,在通信功能恢复后上报。

435 区域控制器应能够接收监控中心或监控分中心的控制指令实现道路照明的远程控制和调节

436 区域控制器应能够接收监控中心或监控分中心下发的运行参数和报警控制阈值实现道路照明运行参数和报警控制阈值的远程设定

4.3.7 采用自然光亮度辅助控制时，路灯提前启动时间和延迟关闭时间均不宜超过并且不应延迟启动和提前关闭

438 区域控制器应同时采取卫星校时和网络校时措施网络校时周期不宜超过时钟误差不应超过

439 区域控制器应采用可靠的元器件,确保内部时钟月走时误差不超过。

4310 区域控制器应提供 / 接口,数量应满足照明供配电装置的检测和控制需要,并且应能够扩展。

4311 区域控制器的通信接口形式应符合本标准图道路照明监控系统的基本结构”的要求,并应符合下列规定：

1 提供连接监控中心或监控分中心的接口。

2 无内置接口转换模块时,提供连接终端控制器的接口或接口。

3 内置接口转换模块时,在提供同系列终端控制器专用传输接口的同时提供接口。

4 提供用于外部应用扩展的接口。

4312 区域控制器与监控中心或监控分中心的通信宜采用无线通信方式也可采用其他公共专用无线通信方式或采用敷设专用通信缆线的有线通信方式。

4313 区域控制器采用无线通信方式连接外部系统时应保证通信可靠天线与馈线应采取保护措施

4314 区域控制器应配置后备电池。后备电池持续供电时间不应小于。

4315 区域控制器应具有现场调试和控制的功能

4.4 终端控制器¶

441 终端控制器应能够对灯具进行检测和控制内容应符合下列要求：

1 输入电压检测。

2 输入高、低电压报警。

3 输入电流检测。

4 漏电流检测。

5 有功功率检测。

6 功率因数检测。

7 低功率因数报警。

8 防雷器故障报警

9 照明启动和关闭控制。

10 调光控制(有此功能时配置)。

442 终端控制器对照明回路的控制应具有常开和常闭两种类型并符合下列规定

1 监控系统设置区域控制器并且在非照明时段切断照明供电的情况下,应采用常闭型终端控制器,终端控制器故障时应保证照明回路处于接通状态。

2 未采用接入区域控制器或者在非照明时段不切断照明供电的情况下应采用常开型终端控制器终端控制器故障时应切断照明回路

443 终端控制器检测到开关状态变位模拟量数据变化达到可调发生报警事件时应通过区域控制器或直接实时报送上级监控中心或监控分中心。

444 终端控制器应能够接收区域控制器监控中心或监控分中心的远程控制和调节指令。

445 终端控制器应能够接收区域控制器、监控中心或监控分中心下发的运行参数和报警控制阈值,实现运行参数和报警控制阈值的远程设定。

446 终端控制器应能够按节能或调光控制的要求提供接口如下：

1 模拟量接口采用或。

2 数字量接口采用方式

3 双向通信接口采用接口。

447 一般灯具的调光接口宜采用或接口高杆灯的灯具调光宜采用接口方式

448 终端控制器检测到漏电时应切断故障路灯供电同时上报故障信息。

449 终端控制器的通信接口形式应符合本标准图道路照明监控系统的基本结构”的要求,并应符合下列规定：

1 应能够采用专用传输方式经接口转换模块转换为接口的方式连接区域控制器,或采用接口的方式连接区域控制器、监控中心或监控分中心

2 宜提供用于外部应用扩展的接口。

4410 终端控制器应具有现场调试和控制的功能

4.5 接口转换模块¶

451 终端控制器采用电力载波或无线通信等专用传输方式实现通信时应设置接口转换模块将专用传输转换为本标准图 “道路照明监控系统的基本结构”接口的形式连接区域控制器。

452 每台区域控制器通过接口转换模块能连接的终端控制器应不少于台。

453 接口转换模块可设置在区域控制器内部形成与对应终端控制器相一致的专用传输接口形式宜采用电力线载波通信也可采用短程无线通信技术。

4.6 功能扩展¶

461 道路照明监控系统可提供开放的外部应用扩展接口。

462 外部应用扩展接口应根据需要设置在区域控制器或终端控制器内并符合本标准第条的规定

463 扩展应用接口及其信息汇集、组网应能够在监控中心配置和管理。

464 外部应用扩展不得对道路照明设施监控功能造成影响

4.7 数据与信息的安全¶

471 监控中心和监控分中心应采用安全的系统构成方案和运行管理机制符合现行国家标准信息系统安全等级保护基本要求》 / 规定的第二级安全保护能力。

472 监控中心和监控分中心应能够配置和管理各操作终端各运维单位的权限和监控范围

473 监控分中心接入监控中心的边界、监控中心连接其他信息系统的边界、区域控制器或终端控制器接入监控中心或监控分中心的边界均应采取安全措施

5 系统和设备技术要求¶

501 区域控制器终端控制器接口转换模块应能够在下列环境条件下正常工作：

1 环境温度： $2 0 ^ { \circ } \mathrm { C } \sim + 7 0 ^ { \circ } \mathrm { C }$ 。

2 相对湿度： ( )。

502 区域控制器终端控制器应能在不超过标称电压的条件下正常工作。

503 区域控制器终端控制器接口转换模块应符合现行国家标准电磁兼容试验和测量技术静电放电抗扰度试验、《电磁兼容试验和测量技术射频电磁场辐射抗扰抗度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》、 / 规定的电磁兼容性要求设备的对外接口应提供抗干扰保护措施

504 区域控制器终端控制器收到实时数据召测指令时应在之内响应。

505 区域控制器终端控制器在收到中心下发的控制命令后应在之内完成执行。

506 监控中心和监控分中心系统的技术指标应符合下列要求：

1 系统可用率不低于。

2 画面切换时间不大于 $3 \mathrm { s }$

3 查询终端数据的响应时间不大于 $1 0 \mathrm { s }$

4 控制命令传递至终端的时间不大于 $1 0 \mathrm { s }$

5 终端事件报送的传递时间不大于。

6 服务器平均负载率不大于。

7 中心系统接收万个终端并发上报事件数据时,完成处理时间不大于。

8 中心系统推送事件和终端状态到系统客户端界面的时间不大于1s。

¶

6 系统施工与验收¶

61 施工准备¶

611 施工安装及调试人员应了解工程项目的范围、内容、目标进度及系统和设备的功能与性能要求熟悉设备的安装调试方法和电气操作安全规程。

612 施工安装开始前的准备工作应达到以下要求：

1 各项开工手续应齐备。

2 施工组织方案和人员配置应满足施工安装与调试要求

3 设计文件和图纸应完整,能指导施工安装与调试。

4 设备和软件应通过出厂检验并取得合格证书,数量与技术规格应与设计文件和施工图一致

5 设备附件辅料工机具检测仪表应满足安装与调试的要求。

6 设备安装位置预留条件应与施工图相一致

7 施工安装环境及临时电源满足施工要求

8 施工安装的安全保障措施应落实。

9 施工安装、安全交底、调试和试运行的过程记录表式应齐备。

613 调试用的各类仪器仪表应具有有效的计量合格证书

614 施工单位应做好施工准备及各项质量管理工作,并应由监理工程师或建设单位项目负责人进行检查

6.2 安装工程¶

621 对于新采购的路灯控制箱区域控制器和接口转换模块应在路灯控制箱内完成组装和调试后才能交付现场安装

622 区域控制器和接口转换模块应在设备出厂合格证明确认系统联调和功能验证后再进行控制箱内安装

623 对于现场改造的路灯控制箱,应在切断电源的情况下进行区域控制器和接口转换模块的安装或改造。

624 区域控制器和接口转换模块应安装在箱内散热通风良好便于观察操作和维护的位置固定良好

625 路灯终端控制器应固定良好安装位置满足设计要求

626 各类控制装置均应按设计文件规定和管理要求在便于视认的位置设置编号标识

627 控制装置的连接应采用设计文件规定的线缆并设置编号标识。

628 道路照明监控系统的设备施工安装与验收应符合现行国家标准电气装置安装工程盘柜及二次回路结线施工及验收规范及电气装置安装工程低压电器施工及验收规范》GB 50254的规定。

629 接地装置的施工与验收应符合现行国家标准电气装置安装工程接地装置施工及验收规范》的规定。

6.3 调试和试运行¶

631 区域控制器、终端控制器分别按技术说明书完成单体调试和功能验证。

632 监控中心和监控分中心的系统设备应按网络系统工作站服务器接口设备的顺序依次送电并应按照技术说明书调试

各工作模块的功能。

633 依次调试各接口设备和通信链路完成监控中心监控分中心与外场设备的通信调试和功能验证。

634 在道路照明新建、改建、扩建分项工程完成后,应在单体调试和通信调试的基础上进行该分项工程中道路照明监控系统的联调,进行总体的功能与性能测试。

635 系统联调完成后应进行一个月的试运行,并应符合下列规定：

1 系统运行情况应符合设计要求

2 数据信息应完整、正确。

3 各项功能正常性能符合技术要求

4 应提供紧急情况应急预案保障措施

5 试运行期间应无重大故障发生

636 试运行期间应做好运行记录记录内容应包括系统或设备故障和异常现象,以及被监控的照明设备的故障和事件。

6.4 系统验收¶

641 道路照明设施监控系统的验收条件应符合下列规定

1 试运行满一个月且无重大事故发生。

2 全部设备和系统的功能和性能符合设计要求。

642 试运行期间发现问题的,应在整改后重新计算试运行时间。

643 道路照明设施监控系统验收时应按规定填写文件资料验收表区域控制器及终端控制器验收表和系统功能验收表并提交下列资料

1 施工图及设计变更文件。

2 系统竣工报告及竣工图。

3 工程设备清单说明书合格证和检测报告等文件

4 系统设备的施工记录。

5 系统完工调试单和调试报告。

6 试运行记录。

7 开放数据库访问接口和说明。

8 地址映射表。

9 操作手册。

10 系统软件备份、应用软件备份及代码、软件安装、使用说明书。

6.4.4道路照明设施监控系统验收还应满足现行行业标准《城市道路照明工程施工及验收规程》及《城市照明自动控制系统技术规范》 / 的相关规定。

7 运行维护技术要求¶

71 培训和运维管理¶

711 道路照明设施监控系统工程施工期间应组织用户培训,培训内容应符合下列要求：

1 系统的组成和原理,技术说明书的涵盖内容。

2 监控中心或监控分中心工作站的基本功能和操作技术

3 系统软件的重启重装数据导出等操作技术

4 区域控制器接口转换模块终端控制器等设备的运行指示和信息。

5 更换区域控制器、接口转换模块、终端控制器等设备的要求和方法。

712 使用单位应制定操作规程和维护、保养制度,应由经过专业培训的人员负责系统的管理操作和维护并应填写系统运行记录。

713 使用单位应建立系统的技术档案并应保存下列资料

1 竣工资料。

2 管理操作人员登记表。

3 值班记录和使用图表。

4 设备维修记录。

5 系统检测记录。

7.2 运行养护要求¶

721 道路照明设施监控系统运行养护内容应包括终端控制

器通信装置接口装置区域控制器监控中心系统和设备等

722 终端控制器的状态应符合下列规定：

1 安装固定良好。

2 处于在线状态,运行正常,无异常发热。

3 指示灯显示正常。

723 通信和接口装置的状态应符合下列规定：

1 安装固定良好。

2 外壳完整,防护良好,无破损和变形现象。

3 接插件连接可靠,锁紧装置有效。

4 通信电缆或光缆连接可靠,防护良好,标识清晰。

724 无线通信装置的天线其状态应符合下列规定：

1 配件完整各组成部分排列正常无松动变形和杂物悬挂现象。

2 天线方向正确、稳定。

3 天线馈线连接良好,固定装置应完整有效。

4 馈线无破损和老化现象。

5 防雷装置完整有效。

725 区域控制器应能实时采集路灯控制箱和终端控制器的运行信息传送到监控中心或监控分中心并能根据监控中心或监控分中心的指令对现场照明实施控制。

726 监控中心或监控分中心的各项功能应正常各设备运行应正常,应能够实时掌控道路照明设施的运行状态,分析运行数据实施运行管理和优化

附录A 区域控制器和终端控制器接口通信协议¶

A.1 范围¶

本文件规范了监控(分)中心平台系统与区域控制器、终端控制器之间进行数据传输的帧格式、数据编码及传输规则。

本文件适用于点对点及一点对多点的通信方式,适用于平台系统对控制器执行主从问答方式以及控制器主动上传方式的通信。

平台系统与区域控制器之间的协议部分兼容原上海市路灯管理采用的协议(下文中简称为老协议)。

平台系统与区域控制器之间的接口区域控制器与路灯接口转换模块之间的接口终端控制器与平台或者区域控制器之间的接口以及区域控制器或者终端控制器的扩展接口均遵循本通信协议但不同的接口支持的协议指令集不同详见本文件第节。

A.2 规范性引用文件¶

信息交换用汉字编码字符集基本集

信息技术信息交换用汉字编码字符集基本集的扩充

中华人民共和国行政区划代码

/ 远动设备及系统第部分：传输规约第篇：传输帧格式

/ 远动设备及系统第部分：传输规约第

篇：链路传输规则

/ 远动设备及系统第部分：传输规约第篇：应用数据的一般结构

A.3 术语、定义和缩略语¶

A.3.1 术语和定义¶

下列术语和定义适用于本部分。

1 终端

系统中具备与主站通信功能的监控设备的总称包括各种类型区域控制器、终端控制器。

2 终端地址 terminaladdress

系统中终端设备的地址编码,简称终端地址。

3 系统广播地址 system broadcast address

系统中所有终端都应该响应的地址编码。

4 数据单元标识

用于表示一个或一组信息点的一种或一组信息类型的标识。

5 信息点 informationpoint

表示参数或数据的对象信息,如模拟量、信号量等。

6 信息类 information type

表示参数或数据的分类信息一个信息类可以是一种参数或数据,也可以是一组参数或数据的集合。

A.3.2 符号和缩略语¶

本部分中所使用到的符号和缩略语见表。

表A.3.2 符号和缩略语

符号和缩略语	表示
A	地址域
ACD	要求访问位
AFN	应用层功能码
AUX	附加信息域
BCD	二~十进制编码
BIN	二进制编码
C	控制域
CON	请求确认标志位
DIR	传输方向位
EC,EC1,EC2	事件计数器
ERC	事件记录代码
FCB	帧计数位
FCV	帧计数有效位
FIR	首帧标志:报文的第一帧
FIN	末帧标志:报文的最后一帧
Fn	信息类标识码
Pn	信息点标识码
PFC	启动帧计数器
PRM	启动标志位
PSEQ	启动帧序号
RSEQ	响应帧序号
SEQ	帧序列域
Tp	时间标签
TpV	时间标签有效位

A.4 帧结构¶

A.4.1 字节格式¶

帧的基本单元为位字节。链路层传输顺序为低位在前,高位在后;低字节在前,高字节在后。

A.4.2 帧格式¶

1 帧格式定义¶

本部分采用现行国家标准《远动设备及系统第部分：传输规约第篇：传输帧格式》 / 中第条异步式传输帧格式,定义见表。

表A.4.2-1 帧结构体

起始字符(68H)

长度L(2Byte)

起始字符(68H)

控制域C

用户数据(应用层)

帧校验(2Byte)

结束字符(16H)

2 传输规则¶

1)帧校验( )是控制域和用户数据的校验值。

2)接收方校验,对于每帧：

检验帧的固定报文头中的开头和结束所规定的字符以及协议标识位

识别个长度 , 个长度是相同的;

假设控制域和用户数据的长度为则每帧接收的字符数为 ;

帧校验;

• 结束字符;

校验出一个差错时,校验空闲间隔;两帧之间的线路空闲间隔最少需位。

3 若这些校验有一个失败舍弃此帧若无差错则此帧数据有效。

3 链路层¶

1)长度 L

长度由个字节组成,采用编码,是控制域、用户数据应用层的字节总数

采用网络传输,长度不大于。

2)控制域

控制域格式见表。

表A.4.2-2 控制域格式

地址域	数据格式	字节数
终端 ID	BCD	7
终端类型	BIN	1
* 帧属性	BIN	2
* 帧流水号	BIN	2

注字段仅适用于终端类型的情况详见下文描述
下文帧格式定义中,凡标注“ ”的字段,仅适用于终端类型的类型。

()终端

终端每个设备必须唯一使用的方式是码低位在前,高位在后。

()终端类型

对于终端类型：

D7	D6	D5	D4	D3	D2	D1	D0
保留	保留	单灯监控	ACU扩展	电缆断线报警	单灯集中器功能	进出线电参数采集	回路控制功能

每一位代表一个功能, 备用。

：表示仅回路控制。

表示回路控制进出线电参数采集等同于传统的箱控设备)。

表示回路控制进出线电参数采集单灯集中器

表示回路控制进出线电参数采集单灯集中器电

缆断线报警。

：表示单灯集中器。

：表示终端控制器(直连平台型)。

当终端类型时表示原上海路灯管理部门使用的协议这时省略控制域的后面两个字段帧属性和帧流水号协议自动兼容原协议帧属性和帧流水号不提供

()帧属性

帧属性：由描述。

帧属性 (第一个 )：

D7	D6	D5	D4~D0
传输方向位 DIR	启动标志位 PRM	保留	保留
		要求访问位 ACD

传输方向位表示报文是下行报文平台向区域控制器、区域控制器向转换模块、平台向终端控制器); 表示报文是上行报文区域控制器向平台转换模块向区域控制器终端控制器向平台

启动标志位：表示此帧报文来自启动站;表示此帧报文来自从动站。

要求访问位：位用于上行响应报文中。表示终端有重要事件等待访问则附加信息域中带有事件计数器表示终端无事件数据等待访问

置和置规则自上次收到报文后发生新的重要事件位置收到主站请求事件报文并执行后位置

注：对于终端类型时,才会使用帧属性。这时,应用层数据中的的定义不再有效改为本帧属性描述

帧属性第二个版本信息与加密类型定义

D7	D6	D5	D4	D3	D2	D1	D0
加密类型			版本信息

加密类型范围从表示应用层数不加密代表应用层数据经过算法加密其他保留

版本信息：范围从表示。 —协议版本 ;—协议版本2。

()帧流水号

针对启动帧无论是主站还是终端设备按发送顺序从开始循环累加;每发送一个消息后,值加 ,超过 ,重新从开始;对于应答帧,则帧流水号等于接收帧中的帧流水号。

主站和终端均使用此机制。

每一个终端具备一个流水号,每一个终端对应的主站流水号唯一。即：若主站与 N 个终端建立连接,则主站具备 N 个流水号,每个流水号对应一个终端,互不影响。

3)帧校验

帧校验是控制域和用户数据的字节经计算后的位值, 算法说明见附录。

用户数据区包括控制域链路用户数据应用层两部分

4 应用层¶

应用层(链路用户数据)格式定义见表。

表A.4.2-3 应用层格式定义

应用层功能码 AFN

帧序列域 SEQ

数据单元标识 1

数据单元 1

......

数据单元标识 n

数据单元 n

附加信息域 AUX

1)应用层功能码

应用层功能码由个字节组成采用二进制编码表示定义见表。

表A.4.2-4 控制字定义

D7	D6	D5	D4~D0
传输方向位DIR	启动标志位PRM	保留	功能码

注下文中报文应用级数据结构章节中的取值仅表示功能码取值由实际报文需要确定的描述与帧属性中的定义一致当终端类型时这里的没有意义不再与类型的类型一致了。

表A.4.2-5 应用层功能码定义

应用功能码 AFN	应用功能定义
00H	确认/否认
01H	复位
02H	链路接口检测
03H	备用
04H	设置参数
05H	控制命令
06H	备用
07H	备用
08H	备用
09H	请求终端配置
0AH	查询参数
0BH	备用
0CH	请求实时数据
0DH	请求历史数据
0EH	请求事件数据
0FH	厂家拓展用
10H	数据转发
11H~1FH	备用

2)帧序列域SEQ

帧序列域定义帧序列域为个字节用于描述帧之间的传输序列的变化规则,由于受报文长度限制,数据无法在一帧内传输需要分成多帧传输每帧都应有数据单元标识都可以作为独立的报文处理)。定义见表。

表 A.4.2-6 SEQ定义

D7	D6	D5	D4	D3~D0
TpV	FIR	FIN	CON	PSEQ / RSEQ

帧时间标签有效位 $\mathrm { T p } \mathrm { V } { : } \mathrm { T p } \mathrm { V } { = } 0$ 表示在附加信息域中无时间标签 ; 表示在附加信息域中带有时间标签。

首帧标志、末帧标志：置“”,报文的第一帧;置报文的最后一帧组合状态所表示的含义见表A.4.2-7。

表A.4.2-7 帧标志

FIR	FIN	应用说明
0	0	多帧:中间帧
0	1	多帧:结束帧
1	0	多帧:第1帧,有后续帧
1	1	单帧

请求确认标志位在所收到的报文中置表示需要对该帧报文进行确认; 置“”,表示不需要对该帧报文进行确认。

启动帧序号：取自个字节的启动帧计数器的低位计数值

启动帧帧序号计数器由个字节构成的计数范围为的启动帧帧序号计数器 ,用于记录当前启动帧的序号启动站每发送帧报文该计数器加从循环加

递增;重发帧则不加。

响应帧序号以启动报文中的作为第一个响应帧序号,后续响应帧序号在的基础上循环加递增,数值范围为。

帧序号改变规则启动站发送报文后当一个期待的响应在超时规定的时间内没有被收到如果允许启动站重发则该重发的启动帧序号不变。重发次数可设置,最多次;重发次数为则不允许重发当时如果从动站连续收到两个具有相同启动帧序号PSEQ的启动报文，通常意味着报文的响应未被对方站收到在这种情况下则重发响应不必重新处理该报文)。当时,如果启动站连续收到两个具有相同响应帧序号的响应帧则不处理第二个响应终端在开始响应第二个请求之前必须将前一个请求处理结束终端不能同时处理多个请求。

3)数据单元标识

数据单元标识定义：数据单元标识由信息点标识和信息类标识组成,表示信息点和信息类型,格式见表。

表A.4.2-8 数据单元标识定义

信息点DA	DA1	D7	D6	D5	D4	D3	D2	D1	D0
信息点DA	DA2	D7	D6	D5	D4	D3	D2	D1	D0
信息类DT	DT1	D7	D6	D5	D4	D3	D2	D1	D0
信息类DT	DT2	D7	D6	D5	D4	D3	D2	D1	D0

信息点由信息点元和信息点组两个字节构成采用二进制编码方式表示信息点组对位表示某一信息点组的个信息点,以此共同构成信息点标识$\mathrm { P n } ( \mathrm { n = 1 } { \sim } 2 0 4 0 )$ ),格式见表。

表A.4.2-9 信息点格式

信息点组DA2	信息点元 DA1
D7~D0	D7	D6	D5	D4	D3	D2	D1	D0
1	P8	P7	P6	P5	P4	P3	P2	P1
2	P16	P15	P14	P13	P12	P11	P10	P9
3	P24	P23	P22	P21	P20	P19	P18	P17
......	......	......	......	......	......	......	......	......
255	P2040	P2039	P2038	P2037	P2036	P2035	P2034	P2033

当和全为“”时,表示终端信息点,用表示;信息点标识 $\mathrm { P n }$ 对应于不同信息类标识 $\mathrm { F n }$ 可以是测点号、灯号、组号等。

信息类由信息类元和信息类组两个字节构成。采用二进制编码方式表示信息类组, 对位表示某一信息类组的种信息类型以此共同构成信息类标识 $\mathrm { F n } ( \mathrm { n } \mathrm { = }$ ),格式见表。

表A.4.2-10 信息类格式

信息类组DT2	信息类元 DT1
D7~D0	D7	D6	D5	D4	D3	D2	D1	D0
0	F8	F7	F6	F5	F4	F3	F2	F1
1	F16	F15	F14	F13	F12	F11	F10	F9
2	F24	F23	F22	F21	F20	F19	F18	F17
......	......	......	......	......	......	......	......	......
30	F248	F247	F246	F245	F244	F243	F242	F241
......	未定义
255	未定义

4)数据单元

数据单元为按数据单元标识所组织的数据包括参数命令等。

数据组织的顺序规则：先按从小到大、再按从小到大的次序即完成一个信息点的所有信息类的处理后再进行下一个 ( )的处理。

终端在响应主站对终端的参数或数据请求时,如终端没有所需的某个数据项,则将应答报文中的对应标志位清除;如终端仅是没有某个数据项中的部分内容,则应将该数据项中的所缺部分内容的每个字节填写“ ”。

5)附加信息域

附加信息域可由事件计数器和时间标签组成,格式见表A.4.2-11。

表A.4.2-11 附加信息域定义

事件计数器 EC(上行)

时间标签

T_{p}

事件计数器用于具有重要事件告警状态需上报的上行报文中时间标签用于允许同时建立多个通信服务的链路传输和信道延时特性较差的传输中

事件计数器用于位置的上行响应报文中由个字节组成,分别为重要事件计数器和一般事件计数器。计数范围 ,循环加递增。格式见表。

表A.4.2-12 事件计数器格式

事件计数器 EC	数据格式	字节数
重要事件计数器 EC1	BIN	1
一般事件计数器 EC2	BIN	1

每发生个事件,相应的计数器自动加。

时间标签用于交换网络通道中对采用同时建立多个通信服务的传输服务,进行辅助判决接收报文的时序和时效性。同时也适用接收端关心发送端发送数据帧的时间的场景特别适用于设备上报事件消息数据帧。

时间标签由个字节组成,格式见表。

表A.4.2-13 时间标签格式

数据名称	数据格式	单位	字节数
启动帧帧序号计数器 PFC	BIN		1
启动帧发送时标	见附录 B.16	s,min,h,d	4
允许发送传输延时时间	BIN	min	1

时间标签由启动站产生并通过报文传送给从动站从动站据此判决收到的报文的时序和时效性;如判别有效,从动站发送响应帧并在响应帧中将时间标签返回启动站

启动帧发送时标记录启动帧发送的时间

允许发送传输延时时间指启动帧从开始发送至从动站接收到报文之间启动站所允许的传输延时时间

从动站的时效性判断规则如从动站的当前时间与中的启动帧发送时标之间的时间差大于中的允许传输延时时间则从动站舍弃该报文如时间差不大于中的允许传输延时时间,则作出响应;如中的允许传输延时时间为“”,则从动站不进行上述两项的判断。

A.5 报文应用及数据结构¶

A.5.1 确认∕否认( )¶

1 报文格式¶

确认∕否认报文是对接收报文中需要被确认( )的回答以及终端对所请求的数据不具备响应条件的否认回答该报文为单帧报文帧序列域的标志位 $\mathrm { F I R = 1 , F I N = 1 , C O N = 0 }$ 。格式见表。

表A.5.1-1 确认/否认报文格式

68H

L

68H

C

AFN=00H

SEQ

数据单元标识

数据单元

EC

Tp

CRC

16H

2 $\mathrm { F n }$ 和 $\operatorname* { P n }$ 定义

$\mathrm { F n }$ 和 $\mathrm { P n }$ 定义见表。

表A.5.1-2 确认/否认Fn/Pn定义

Fn	名称及说明	Pn
F1	全部确认:对收到报文中的全部数据单元标识进行确认	P0
F2	全部否认:对收到报文中的全部数据单元标识进行否认	P0
F3	按数据单元标识确认和否认:对收到报文中的全部数据单元标识进行逐个确认/否认	P0
F4	安全认证错误应答	P0
F5~F248	备用

3 的数据单元格式¶

1) ：全部确认

确认响应时,无参数。

2) ：全部否认

数据单元格式见表。

表A.5.1-3 全部否认F2数据单元格式

数据内容	字节数
* ERR	1

响应时,反馈代码,代码含义如下：

$\mathrm { E R R } { = } 0 \mathbf { x } 0 1$ ,操作不支持。

,非法参数,例如参数超出范围,或者没有传入必要的参数。

,校验失败。

,未定错误。

3 按数据单元标识确认和否认数据单元格式见表。

表A.5.1-4 确认/否认F3数据单元格式

数据内容	字节数
数据单元标识 1	4
ERR1	1
数据单元标识 2	4
ERR2	1
......

由个字节采用二进制编码表示,定义如下：

ERR	说明
0	正确
1	错误
2-255	备用

4 安全认证失败应答数据单元格式见表。

表A.5.1-5 安全认证失败F4数据单元格式

数据内容	字节数
错误类型(1 表示签名校验错误,2 表示密文校验错误)	1
数据体 Data	16

签名校验错误时：数据体返回全。

密文校验错误时：数据体返回全。

A.5.2 复位命令( )¶

1 下行报文¶

1)报文格式

复位命令下行报文格式见表。

表A.5.2-1 复位命令下行报文格式

68H

L

68H

C

AFN=01H

SEQ

数据单元标识(DA=0)

Tp

CRC

16H

2) $\mathrm { F n }$ 和 $\mathrm { P n }$ 定义

Fn 和 $\mathrm { P n }$ 定义见表。

表A.5.2-2 复位Fn/Pn定义

Fn	名称及说明	Pn
F1	终端复位	P0
F2	上行通信重连指令	P0
F3	终端模块复位	P0
F4~F248	备用

3) $\mathrm { F n }$ 的数据单元格式

(1)F1：终端复位

数据单元格式见表。

表A.5.2-3 终端复位数据单元格式

数据内容	数据格式	单位	字节数
* 复位类型	BIN		1

复位类型表示。

复位类型表示设备恢复到出厂状态,但是网络参数不初始化。

复位类型表示设备恢复到出厂状态。

() ：上行通信重连指令

无数据单元。

说明：上行通信,当前常见的方式是 / 。

() ：终端模块复位

数据单元格式见表。

表A.5.2-4 终端模块复位数据单元格式

数据内容	数据格式	单位	字节数
终端模块类型	BIN		1
*复位类型	BIN		1

模块类型的定义：

表示复位回路控制, $\mathrm { P n } { = } 0$ 。

表示复位进出线电参数采集模块, $\mathrm { P n } { = } 0$ 。

表示复位单灯集中器, $\mathrm { P n } { = } 0$ 。

表示复位终端控制器, $\operatorname* { P n }$ 表示单灯序号。

该协议仅适用于终端类型状态。

2 上行报文¶

复位命令的上行报文为确认∕否认报文,详见第条。

A.5.3 链路接口检测( )¶

1 适用范围¶

适用于交换网络传输信道。

2 上行报文¶

1)报文格式

链路接口检测命令上行报文格式见表。

表A.5.3-1 链路接口检测报文格式

68H

L

68H

C

AFN=02H

SEQ

数据单元标识(DA=0)

CRC

16H

2) $\mathrm { F n }$ 和 $\mathrm { P n }$ 定义

$\mathrm { F n }$ 和 $\mathrm { P n }$ 定义见表。

表A.5.3-2 检测报文Fn/Pn定义

Fn	名称及说明	Pn
F1	登录	P0
F2	退出登录	P0
F3	心跳	P0
F4~F248	备用

3) $\mathrm { F n }$ 的数据单元格式

F3：心跳。

数据单元格式见表。

表A.5.3-3 心跳数据单元格式

数据内容	数据格式	单位	字节数
通信状态质量值	BIN		1

通信状态质量对于采用方式时该值描述为/ 信号强度。

3 下行报文¶

链路接口检测命令下行报文为确认否认报文详见第条。

A.5.4 设置参数( )¶

1 下行报文¶

设置参数命令的下行报文应采用密文的形式进行数据下发。

1)报文格式

设置参数下行报文格式见表。

表A.5.4-1 设置参数下行报文格式

68H

L

68H

C

AFN=04H

SEQ

数据单元标识1

数据单元1

......

数据单元标识n

数据单元n

Tp

CRC

16H

2) $\mathrm { F n }$ 和 $\mathrm { P n }$ 定义

$\mathrm { F n }$ 和 $\mathrm { P n }$ 定义见表。

表A.5.4-2 设置参数Fn/Pn定义

Fn	兼容老协议 Fn	名称及说明	Pn
F1	F1	终端上行通信口通信参数设置	P0
* F2	F2	主站 IP 地址和端口	P0
F3	F3	终端事件记录配置设置	P0
* F4	F4	设备基本信息	P0
F5	F5	终端事件检测配置参数	P0
* F6	F6	单灯事件检测配置参数	Pn

续表 A.5.4-2

Fn	兼容老协议 Fn	名称及说明	Pn
F7	F7	终端级联通信参数	P0
F8		设置主站 RSA 公钥对(n,el)	P0
* F9	F9	控制器开关灯时间参数	P0
F10	F10	电能表参数	P0
F11	F11	信息量检测间隔时间参数	P0
	F12	控制回路参数	P0
	F13	控制器、单灯分组自动控制参数	P0,Pn(组号)
	F19	单灯自动控制参数	Pn(灯号)
	F20	单灯分组参数	Pn(灯号)
F24		门磁等相关报警参数	P0
	F25	遥信量分类参数	P0
* F26	F26	模拟量分类限值参数	P0
F27		控制回路与 DO 之间的定义	P0
F28		回路控制模式 ID 定义	P0
F29		DI 与 DO 关系设置	P0
F30		箱回路周期节能运行设置	P0
F31		箱回路运行临时预约设置	P0
F32		回路节能运行模式定义	P0
* F33	F33	照度计运行参数	P0
F41		灯具基本参数	P0
F42	F17	终端控制器参数设置	P0
F43	F18	终端控制器与灯具关系参数	Pn(控制器)
F44		终端控制器设备替换设置	P0
F45		设置单灯运行模式	P0
F46		单灯节能运行模式定义	P0

续表 A.5.4-2

Fn	兼容老协议 Fn	名称及说明	Pn
F47		设置单灯组运行模式	P0
F48		设置单灯组预约控制(周期)	P0
F49		单灯分组设定	P0
F60		单灯照度开关阈值设置	P0
F61		单灯开关模式选择	P0

表中兼容老协议栏指原上海路灯管理部门使用的协议对应编号在终端类型时新协议兼容老协议下同

3) $\mathrm { F n }$ 的数据单元格式

终端上行通信口通信参数设置数据单元格式见表。

表A.5.4-3 上行通信口通信参数设置数据单元格式

数据内容	数据格式	单位	字节数
终端等待从动站响应的超时时间和重发次数	BIN	s,次	2
需要主站确认的通信服务(CON=1)的标志	BS8		1
心跳周期	BIN	min	1

终端等待从动站响应的超时时间和重发次数：格式见表。

表A.5.4-4 超时和重发次数格式

D7~D6	D5~D4	D3~D0
确认超时时间(单位:s)
备用	重发次数	确认超时时间(单位:s)

该参数仅用于终端主动上报类的通信不适用于链路接口检测命令。

终端等待从动站响应的超时时间由表中的第一字节的和第二字节的组成表示范围的超时时间以供终端判别从动站响应帧的超时

重发次数由第二字节的组成,取值范围为 ,为

表示不允许重发。

需要主站确认的通信服务的标志按位表示置允许终端需要主站确认置不允许各对应的通信服务定义如下：

：实时数据自动上报。

：历史数据自动上报。

：事件数据自动上报。

：备用。

注第一字节单位第二字节单位次

() ：主站地址和端口

数据单元格式见表。

表A.5.4-5 主站IP地址和端口数据单元格式

数据内容	数据格式	字节数	说明
IP 地址 1 段	BIN	1	主用
IP 地址 2 段	BIN	1
IP 地址 3 段	BIN	1
IP 地址 4 段	BIN	1
端口地址	BIN	2
APN	ASCII	16
* USERNAME	ASCII	32
* PASSWORD	ASCII	32
* 域名 1	ASCII	32
* IP 地址 1 段	BIN	1	备用
* IP 地址 2 段	BIN	1
* IP 地址 3 段	BIN	1
* IP 地址 4 段	BIN	1
* 端口地址	BIN	2
* 域名 2	ASCII	32

本部分ASCII字符指“US-ASCII”(即“ISO646-US”)字符集所定义字符暂不考虑双字节字符对字符进行发送时按字串字面顺序,由左到右依次发送,即最左面的字符最先发送。如果字串长度小于标准中要求长度,则在后续字节上补。

当前采用域名时段全部填写成域名写完后,如果字串长度小于标准中要求长度,则在后续字节上补。

提供备用服务端信息当连续连接主服务器不通时可连接备用服务器采用如下定义一般设备在多次连接建议设定次)不上主服务器时,应切换连接到备用服务器;同样,当多次连接(建议设定次)不到备用服务器时,应切换连接到主服务器;在服务器端当主服务器恢复正常工作时应通过备份服务器主动切断指定终端的连接并禁止终端的接入直至该指定终端连接到主服务器。

() ：终端事件记录配置设置

数据单元格式见表。

表A.5.4-6 终端事件记录配置设置数据单元格式

数据内容	数据格式	字节数
事件记录有效标志位	BS64	8
事件重要性等级标志位	BS64	8
事件主动上报标志位	BS64	8

事件记录有效标志位：按顺序对位表示事件代码所定义的事件。置“”,需要对该位所对应的告警事件进行记录置不需要记录

事件重要性等级标志位按顺序对位表示事件代码所定义的事件置该位所对应的告警事件为重要事件;置“”,该位所对应的告警事件为一般事件,该事件发生后只需要进行事件记录

事件主动上报标志位按顺序对位表示事件代码所定义的事件。置“”,如通道具备主动上报条件,应主动上报事件记录;如不具备主动上报条件,通过位上报。

() ：设备基本信息

数据单元格式见表。

表A.5.4-7 设备基本信息数据单元格式

数据内容	数据格式	字节数
控制箱编号	BCD	6
终端地址(通信地址)	BCD	8
经度	见附录 B.11	5
纬度	见附录 B.11	5
是否启用单灯(表示启用集中器功能)	BIN	1
单灯通信频点	BIN	2
* 设备运行模式	BIN	1
* 是否启用箱控	BIN	1
* 箱控启用回路数	BIN	1
* 箱控是否进行照度控制修正	BIN	1
* 是否启用进出线电参数采集	BIN	1
* 采集进线 CT 值	BIN	1
* 采集出线 CT 值	BIN	1
* 采集进线数量	BIN	1
* 采集出线数量	BIN	1
* 是否电缆断线报警监测	BIN	1
* 监测电缆数量	BIN	1
* 是否监测漏电流	BIN	1
* 是否外接其他类型模块	BIN	1
* 外接模块的数量	BIN	1

经度：经度值。

纬度：纬度值。

箱控是否进行照度控制修正：参数依赖于箱控照度值配置04/F33。

是否启用单灯功能：不启用, 启用。

单灯通信频点开放给不同厂商的定义使用

设备运行模式表示设备类型无需配置配置时无效但读取配置时,可读取本设备的设备类型(运行模式)。

() ：终端事件检测配置参数

数据单元格式见表。

表A.5.4-8 终端事件检测配置参数数据单元格式

数据内容	数据格式	字节数
终端通信故障检测间隔时间	BIN	1
接口转换模块故障检测间隔时间	BIN	1
单灯正常开灯采集延时	BIN	1
单灯正常关灯采集延时	BIN	1
单灯电流检测延时时间	BIN	1

终端通信故障检测间隔时间：单位 ,默认为。

接口转换模块故障检测间隔时间：单位 ,默认为。

单灯正常开灯采集延时：单位 ,默认为。

单灯电流检测延时时间单位默认为表示在判断单灯电流过大/过小事件中终端在执行开/关灯指令成功后开始判断的延时时间。

单灯事件检测配置参数

数据单元格式见表。

表A.5.4-9 单灯事件检测配置参数数据单元格式

数据内容	数据格式	字节数
单灯电流过大事件电流限值比值	BIN	1
单灯电流过大事件恢复电流限值比值	BIN	1
单灯电流过小事件电流限值比值	BIN	1
单灯电流过小事件恢复电流限值比值	BIN	1
单灯电容故障事件故障功率因数限值	附录 B.5	2
单灯电容故障事件故障恢复功率因数限值	附录 B.5	2
单灯灯具故障事件电流限值	BIN	1
单灯灯具故障事件恢复电流限值	BIN	1
单灯熔丝故障事件电流限值	BIN	1
单灯熔丝故障事件恢复电流限值	BIN	1
单灯漏电故障电流限制	BIN	1
单灯漏电故障恢复电流限制	BIN	1
单灯漏电故障电压限制	BIN	1
单灯漏电故障恢复电压限制	BIN	1

单位电流过大事件电流限值比值单位默认

单位电流过大事件恢复电流限值比值单位默认

单位电流过小事件电流限值比值单位默认

单位电流过小事件恢复电流限值比值单位默认

单灯电容故障事件故障功率因数限值单位默认

单灯电容故障事件故障恢复功率因数限值单位默认。

单灯灯具故障事件电流限值：单位 ,默认。

单灯灯具故障事件恢复电流限值：单位 ,默认。

单灯熔丝故障事件电流限值单位默认

单灯熔丝故障事件恢复电流限值：单位 ,默认。

单灯漏电故障电流限制单位默认

单灯漏电故障恢复电流限制：单位 ,默认。

单灯漏电故障电压限制单位默认

单灯漏电故障恢复电压限制：单位 ,默认。

() ：终端级联通信参数

数据单元格式见表。

表A.5.4-10 终端级联通信参数数据单元格式

数据内容	数据格式	字节数
终端级联通信端口号	BIN	1
终端级联通信控制字	BS8	1
接收等待报文超时时间	BIN	1
接收等待字节超时时间	BIN	1
级联方(主动站)接收失败重发次数	BIN	1
级联巡测周期	BIN	1
级联/被级联标志及其对应的被级联/级联的终端个数 n	BIN	1
第 1 个被级联的终端地址/级联方的终端地址	BIN	8
......	......	......
第 n 个被级联的终端地址	BIN	8

终端级联通信端口号：数值范围。如为“”,表示不启用本终端有线级联功能

终端级联通信控制字定义见表。

表A.5.4-11 终端级联通信控制字定义

D7	D6	D5	D4	D3	D2	D1	D0
Baud(bps):0~7依次表示300,600,1200,2400,4800,7200,9600,19200			0/1:1/2停止位	0/1:无/有校验	0/1:偶/奇校验	0~3:5~8位数

接收等待报文超时时间：单位。

接收等待字节超时时间：单位。

级联方主动站接收失败重发次数数值范围如为“”,表示不重发。

级联巡测周期：单位 ,取值范围为。

级联被级联标志及其对应的被级联级联的终端个数按位表示本终端为级联方或是被级联方 $\mathrm { D } 7 = 0 ^ { \cdots } 0 ^ { \colon }$ ”表示级联方表示被级联方备用编码表示被级联的或是级联的终端个数 ,当时, 数值范围 , 表示被级联的终端数为 (即无被级联终端);当时, 数值范围,表示有且只有个级联方终端(主动站)。

该协议仅适用于终端类型状态。

() ：设置公钥对(, )

数据单元格式见表。

表A.5.4-12 RSA加密参数数据单元格式

数据内容	数据格式	字节数
RSA 启用标志	BIN	1
RSA 公钥对中 n	BIN	128
RSA 公钥对中 e1	BIN	128

启用标志：不启用, 启用。

公钥对中值按低位到高位传送

该协议仅适用于终端类型状态。

控制器开关灯时间参数

数据单元格式见表。

表A.5.4-13 控制器开关灯时间数据单元格式

数据内容	数据格式	字节数
要写开关灯时间开始月	BIN	1
要写开关灯时间开始日	BIN	1
要写开关灯时间天数	BIN	2

续表 A.5.4-13

数据内容	数据格式	字节数
第1天开灯时间时分	见附录 B.19	2
第1天关灯时间时分	见附录 B.19	2
第2天开灯时间时分	见附录 B.19	2
第2天关灯时间时分	见附录 B.19	2
......	见附录 B.19	2
第N天开灯时间时分	见附录 B.19	2
第N天关灯时间时分	见附录 B.19	2

开关灯时间按闰年下发,即始终含月日,平年为占位。终端在平年不使用月日参数根据天模型按顺序写入, 月日后的一天为月日。

( ) ：电能表参数

数据单元格式见表。

表A.5.4-14 电表参数数据单元格式

数据内容	数据格式	字节数
电能表地址	BCD	6
通信协议类型	BIN	1
电能表通信地址	BIN	1

电能表通信地址指的地址。

信息量检测间隔时间参数数据单元格式见表

表A.5.4-15 信息量检测间隔时间参数数据单元格式

数据内容	数据格式	字节数
DI量检测间隔	见附录B.8	2
AI量检测间隔	见附录B.10	3
智能表抄表间隔	见附录B.8	2
数据存储间隔	见附录B.8	2
数据存储有效期	见附录B.8	2

量检测间隔：单位 $\mathrm { m A }$

量检测间隔：单位。

智能表抄表间隔：单位。

数据存储间隔：单位。

数据存储有效期：单位。

( ) ：控制回路参数

数据单元格式见表。

表A.5.4-16 控制回路参数数据单元格式

数据内容	数据格式	字节数
控制回路有效标志	BS16	2
节能开关有效标志	BS8	1
节能开关档位数	BIN	1

控制回路有效标志：按顺序对位表示遥控点号。

节能开关有效标志：代表节能开关无效, 代表节能开关有效。

节能开关档位数代表节能开关档位个数代表无级调光档位为即为仅档控制

注该协议仅适用于终端类型状态即协议回到原上海市路灯管理中心协议。

单灯分组自动控制参数数据单元格式见表。

表A.5.4-17 控制器、单灯分组自动控制参数数据单元格式

数据内容	数据格式	字节数
配置启用标志	BIN	1
本次设置的控制组数 n	BIN	1
第 1 组配置编号	BIN	1
第 1 组操作方式	BIN	1
第 1 组操作控制类型	BIN	1
第 1 组操作节能开关档位	BIN	1
第 1 组操作相对时间值	BIN	1
第 1 组操作绝对时间	见附录 B.1	6
......	......	......
第 n 组配置编号	BIN	1
第 n 组操作方式	BIN	1
第 n 组操作控制类型	BIN	1
第 n 组操作节能开关档位	BIN	1
第 n 组操作相对时间值	BIN	1
第 n 组操作绝对时间	见附录 B.1	6

启用标志： $0 \mathbf { x } 0 0$ 不启用(删除); $0 \mathbf { x } 0 1$ 启用。

配置编号每组配置的编号唯一设置新配置的同时清除所有旧配置,编号限定。

操作方式相对时间此时操作相对时间有效绝对时间(此时操作绝对时间值有效)。

控制类型： $0 \mathbf { x } 0 0$ 开, $0 \mathbf { x } 0 1$ 关, 节能开关调档。

节能开关档位：。

操作相对时间值：单位为 ;例：代表 $1 2 \mathrm { { h = 1 8 , 1 8 \times } }$ $5 { = } 9 0 \mathrm { m i n }$ 指晚上开灯后设备运行开始持续时长后

操作绝对时间操作的时刻精确到分秒值无意义对于年月日无意义对于无意义值可采用通配符填写

注：该协议仅适用于终端类型状态,即协议回到原上海市路灯管理中心协议。

( ) ：单灯自动控制参数

Pn为灯序号。

数据单元格式见表。

表A.5.4-18 单灯自动控制参数数据单元格式

数据内容	数据格式	字节数
配置启用标志	BIN	1
本次设置的控制组数 n	BIN	1
第 1 组配置编号	BIN	1
第 1 组操作方式	BIN	1
第 1 组操作控制类型	BIN	1
第 1 组操作节能开关档位	BIN	1
第 1 组操作相对时间值	BIN	1
第 1 组操作绝对时间	见附录 B.1	6
......	......	......
第 n 组配置编号	BIN	1
第 n 组操作方式	BIN	1
第 n 组操作控制类型	BIN	1
第 n 组操作节能开关档位	BIN	1
第 n 组操作相对时间值	BIN	1
第 n 组操作绝对时间	见附录 B.1	6

配置启用标志不启用删除启用

配置编号每组配置的编号唯一设置新配置的同时清除所有旧配置,编号限定。

操作方式：相对时间(此时操作相对时间有效); 绝

对时间此时操作绝对时间值有效

控制类型开关节能开关调档

节能开关档位：。

操作相对时间值：单位为 ;例：代表 ,,指晚上开灯后(设备运行开始)持续时长后。

操作绝对时间操作的时刻精确到秒

优先级控制时间冲突时单灯自动控制参数高于单灯组自动控制参数,单灯组自动控制参数高于控制器自动控制参数。

注该协议仅适用于终端类型状态即协议回到原上海市路灯管理中心协议。

( ) ：单灯分组参数

Pn为灯序号。

数据单元格式见表。

表A.5.4-19 单灯分组单元格式

数据内容	数据格式	字节数
本次设定的分组个数 n	BIN	1
组号 1	BIN	1
...	......	......
组号 n	BIN	1

注该协议仅适用于终端类型状态即协议回到原上海市路灯管理中心协议。

门磁等相关报警参数

数据单元格式见表。

表A.5.4-20 报警参数数据单元格式

数据内容	数据格式	字节数
本次配置的报警类型个数 n	BIN	1
1-报警类型	BIN	1
1-报警状态	BIN	1
......	......	......
n-报警类型	BIN	1
n-报警状态	BIN	1

注本配置根据设备安装的实际情况按需设定

报警类型门磁报警防雷器失效电缆断线状态

报警状态：导通时报警, 不导通时报警;

该协议仅适用于终端类型状态。

( ) ：遥信量分类参数

数据单元格式见表。

表A.5.4-21 遥信量分类参数数据单元格式

数据内容	数据格式	字节数
本次配置的遥信点个数 n	BIN	1
起始遥信点号	BIN	1
遥信点 1 类型	BIN	1
遥信点 1 路数及进出线标志	BIN	1
遥信点 1 相位	BIN	1
......	......	......
遥信点 n 类型	BIN	1
遥信点 n 路数及进出线标志	BIN	1
遥信点 n 相位	BIN	1

起始遥信点号本次配置的起始遥信点号例如起始遥信点号 ,则遥信点点号为 ,遥信点点号为。

遥信点类型： $0 \mathbf { x } 0 0$ 开关; 失电; 接触器状态; $0 \mathrm { x } 0 3$ 节能档位状态; 中间继电器状态; 手自动切换; 门磁; 设施物理状态。

遥信点路数及进出线标志：格式见表。

表A.5.4-22 遥信点路数及进出线标志格式

D7	D6~D0
进出线标志:0 进线;1 出线	路数:0 为总,1~127 为第 n 路

遥信点相位：未知; $0 \mathbf { x } 0 1 \mathrm { ~ A ~ }$ 相; $0 \mathrm { x 0 2 }$ B相; $\mathrm { 0 _ { X } 0 3 ~ C }$ 相。

注该协议仅适用于终端类型状态即协议回到原上海市路灯管理中心协议。

( ) ：模拟量分类限值参数

数据单元格式见表。

表A.5.4-23 模拟量分类限值参数数据单元格式

数据内容	数据格式	字节数
本次配置的模拟量个数 n	BIN	1
模拟量 1 启用标志	BIN	1
模拟量 1 类型	BIN	1
模拟量 1 路数及进出线标志(进出线 ID)	BIN	1
* 模拟量 1 对应控制回路号	BIN	1
模拟量 1 相位	BIN	1
模拟量 1 上限值(开灯)	见附录 B.2 或 B.5	2
模拟量 1 下限值(开灯)	见附录 B.2 或 B.5	2
模拟量 1 上限值(关灯)	见附录 B.2 或 B.5	2
模拟量 1 下限值(关灯)	见附录 B.2 或 B.5	2
* 模拟量 1 变化百分比(开灯)	BIN	1
......	......	......
模拟量 n 启用标志	BIN	1
模拟量 n 类型	BIN	1

续表 A.5.4-23

数据内容	数据格式	字节数
模拟量 n 路数及进出线标志(进出线 ID)	BIN	1
* 模拟量 n 对应控制回路号	BIN	1
模拟量 n 相位	BIN	1
模拟量 n 上限值(开灯)	见附录 B.2 或 B.5	2
模拟量 n 下限值(开灯)	见附录 B.2 或 B.5	2
模拟量 n 上限值(关灯)	见附录 B.2 或 B.5	2
模拟量 n 下限值(关灯)	见附录 B.2 或 B.5	2
* 模拟量 n 变化百分比(开灯)	BIN	1

启用标志： $0 \mathbf { x } 0 0$ 不启用; $0 \mathbf { x } 0 1$ 启用。

模拟量类型：未知; 电压; $0 \mathrm { x 0 2 }$ 电流; $0 \mathrm { x } 0 3$ 有功功率; $0 \mathbf { x } 0 4$ 无功功率; $0 \mathrm { { x } 0 5 }$ 功率因数; $0 \mathrm { x } 0 6$ 频率; ${ 0 } { \bf { x } } { 0 } { 7 }$ 相角; $0 \mathrm { x } 0 8$ 照度。

模拟量路数及进出线标志(进出线 )：格式见表。

表A.5.4-24 模拟量路数及进出线标志格式

D7	D6~D0
进出线标志:0 进线;1 出线	路数:0 为总,1~127 为第 n 路

模拟量对应控制回路号仅在终端类型 $\mathrm { I D > 0 }$ 时存在,对应于控制回路号通过该参数的配置精确明确出线与控制回路之间的关系,当模拟量路数及进出线表示进线时,模拟量对应控制回路号定义为当终端类型时需假设所有的出线均归属于控制回路。

模拟量相位：未知; 相; 相; 相。

上下限值根据模拟量类型的不同采用不同的单位及数据格式(详见附录 )。

电压( )：数据格式。

电流( )：数据格式。

有功功率、无功功率( / )：数据格式。

功率因数( )：数据格式。

频率( )数据格式。

相角()：数据格式。

照度( )：数据格式。

注：终端上报模拟量数据时需按模拟量的不同类型采用不同的单位,规则同模拟量限值。

当开灯时,模拟量突变超过设定百分比时,应主动保存并上报事件。

( ) ：控制回路与之间的定义

数据单元格式见表。

表A.5.4-25 控制回路与DO参数数据单元格式

数据内容	数据格式	字节数
控制回路数 n	BIN	1
1-控制回路号	BIN	1
1-起始 DO 位	BIN	1
1-DO 数	BIN	1
1-回路控制模式 ID	BIN	1
......	......	......
n 控制回路号	BIN	1
n-起始 DO 位	BIN	1
n-DO 数	BIN	1
n-回路控制模式 ID	BIN	1

注控制回路号从开始起始位数指设备中所有控制端的序号数指本控制回路需采用的数量

回路控制模式是该回路控制采用的控制模式编号定义参建功能定义

该协议仅适用于终端类型状态。

( ) ：回路控制模式定义

数据单元格式见表。

表A.5.4-26 回路控制模式ID定义

数据内容	数据格式	字节数
回路控制模式 ID	BIN	1
回路控制模式说明	ASCII	16
回路状态总数 n	BIN	1
DO 数量	BIN	1
1-回路状态 1	BIN	1
1-Dos 值	BS8	1
......	......	......
n-回路状态 n	BIN	1
n-DOs 值	BS8	1

注：回路控制模式由系统定义;缺省定义模式和模式 ,配置编号唯一,设置新配置的同时清除所有旧配置。
回路控制模式说明,备注用,可缺省填。

回路状态总数表示该控制回路支持的状态数量例如对于模式时回路照明总数开与关

数量,表示描述该些状态所需的数(本协议中限制为不大于 )。

回路状态以及对应的值字中最低位代表第一个位;最大支持个 , 个。

例如当前上海路灯管理部门常用的种模式见表

表A.5.4-27 上海路灯管理部门常用模式

数据内容	模式1	模式2
回路控制模式ID	1	2
回路状态总数n	2	4
DO数量	1	4
1-回路状态1(关闭)	0	0
1-DOs值	0x00 (0000 0000)	0x00 (0000 0000)
2-回路状态2(打开)	1	1
2-DOs值	0x01(0000 0001)	0x01(0000 0001)
3回路状态3(节能1)	—	2
3-DOs值	—	0x06(0000 0110)
4-回路状态4(节能2)	—	3
4-DOs值	—	0x0A(0000 1010)

该协议仅适用于终端类型状态。

( ) ：与关系设置

数据单元格式见表。

表A.5.4-28 DI与DO关系设置

数据内容	数据格式	字节数
DO	BIN	1
是否监测中间继电器	BIN	1
中间继电器 DI	BIN	1
接触器 DI	BIN	1

注例如监测中间继电器则对应如果不监测中间继电器则对应。

对于监测中采用常闭触点或者常开触点的返回值相反对应关系在本设置中定义。

：取值或者。

是否监测中间继电器：否; 是。

中间继电器常开触点时断开联通常闭触点时,断开 ,联通。

接触器：常开触点时,断开 ,联通 ;常闭触点时,断开,联通。

该协议仅适用于终端类型状态。

箱回路每日节能运行设置

数据单元格式见表。

表A.5.4-29 箱回路每日节能运行参数定义

数据内容	数据格式	字节数
控制回路总数 n	BIN	1
1-控制回路号 1	BIN	1
1-节能运行模式 ID	BIN	1
1-傍晚提前开灯时间(min)	BIN	1
1-清晨推迟关灯时间(min)	BIN	1
......	......	......
n-控制回路号 n	BIN	1
n-节能运行模式 ID	BIN	1
n-傍晚提前开灯时间(min)	BIN	1
n-清晨推迟关灯时间(min)	BIN	1

注控制箱总控制回路数

针对每一个回路的定义,具体如下：节能运行模式 ,由定义傍晚提前开灯时间单位最大支持的提前建议系统进行限定比如可限定为清晨推迟关灯时间单位最大支持的推后建议系统进行限定比如可限定为;各控制回路独立定义。

该协议仅适用于终端类型状态。

箱回路运行临时预约设置

数据单元格式见表。

表A.5.4-30 箱回路运行临时预约参数定义

数据内容	数据格式	字节数
临时预约编号	BIN	1
计划起始日期	见附录 B	6
计划结束日期	见附录 B	6
控制回路总数 n	BIN	1
1-控制回路号 1	BIN	1
1-节能运行模式 ID	BIN	1
1-傍晚提前开灯时间(min)	BIN	1
1-清晨推迟关灯时间(min)	BIN	1
......	......	......
n-控制回路号 n	BIN	1
n-节能运行模式 ID	BIN	1
n-傍晚提前开灯时间(min)	BIN	1
n-清晨推迟关灯时间(min)	BIN	1

注：控制箱总控制回路数n。

针对每一个回路的定义具体如下节能运行模式由定义傍晚提前开灯时间单位最大支持的提前建议系统进行限定比如可限定为清晨推迟关灯时间单位,最大支持的推后,建议系统进行限定,比如可限定为各控制回路独立定义

该协议仅适用于终端类型状态¶

注在预约控制期间原来定义的周期性控制失效在预约日期之外恢复到原配置

( ) ：回路节能运行模式定义

数据单元格式见表。

表A.5.4-31 回路节能运行模式定义

数据内容	数据格式	字节数
节能运行模式 ID	BIN	1
节能运行模式说明	ASCII	16
时间模式	BIN	1
每晚操作次数 n	BIN	1
1-操作相对时间值	BIN	1
1-操作绝对时间	见附录 B.1	6
1-回路状态	BIN	1
......	......	......
n-操作相对时间值	BIN	1
n-操作绝对时间	见附录 0	6
n-回路状态	BIN	1

注：这里不包括每晚的开关灯时间,这里指的是开灯后的控制。

节能运行模式 ,每组配置的编号唯一,设置新配置的同时清除所有旧配置。

节能运行该模式说明用于备注可缺少填

时间模式相对时间此时操作相对时间有效绝对时间此时操作绝对时间值有效

操作相对时间值：单位为 ;例：代表 $1 2 \mathrm { h } = 1 8$ $1 8 \times 5 { = } 9 0 \mathrm { m i n }$ ,指晚上开灯后(设备运行开始)持续时长后。

操作绝对时间操作的时刻精确到分钟秒值无意义

回路状态可选择配置中回路号对应的回路控制模式中多种回路状态中定义

该协议仅适用于终端类型状态

照度计运行参数

数据单元格式见表。

表A.5.4-32 照度计运行参数定义

数据内容	数据格式	字节数
控制回路总数 n	BIN	1
1-控制回路号	BIN	1
1-开灯照度值	附录 B.2	2
1-关灯照度值	附录 B.2	2
1-开灯启用照度辅助的提前上限时间	BIN	1
1-关灯启用照度辅助的推后上限时间	BIN	1
......	......	......
n-控制回路号	BIN	1
n-开灯照度值	附录 B.2	2
n-关灯照度值	附录 B.2	2
n-开灯启用照度辅助的提前上限时间	BIN	1
n-关灯启用照度辅助的推后上限时间	BIN	1

注总控制回路数

针对每一个回路的定义,具体如下：

定义每晚开关灯的照度值照度值应是一段时间内的稳定值,单位 ;

开灯照度值：是指在关灯状态时,外部照度低于开灯照度值时执行开灯操作

关灯照度值：是指在开灯状态时,外部照度低于关灯照度值时执行推迟关灯操作

开灯启用照度辅助的提前上限时间：提前开灯的时间范围为此上限时间到计划开灯时间单位是

关灯启用照度辅助的推后上限时间推迟关灯的时间范围为计划关灯时间到此上限时间,单位是。

该协议仅适用于终端类型状态。

( ) ：灯具基本参数

数据单元格式见表。

表A.5.4-33 灯具基本参数数据单元格式

数据内容	数据格式	字节数
本次灯具参数个数 n	BIN	2
灯具 1 灯具序号 No	BIN	2
灯具 1 类型	BIN	1
灯具 1 功率	BIN	2
灯具 1 功率因子(PF)	BIN	2
灯具 1 启用标志	BIN	1
灯具 1 所处出线序号	BIN	1
灯具 1 所处相别	BIN	1
灯具 1 所在杆号(序号)	BIN	2
......	......	......
灯具 n 灯具序号 No	BIN	2
灯具 n 类型	BIN	1
灯具 n 功率	BIN	2
灯具 n 功率因子(PF)	BIN	2
灯具 n 启用标志	BIN	1
灯具 n 所处出线序号	BIN	1
灯具 n 所处相别	BIN	1
灯具 n 所在杆号(序号)	BIN	2

注灯具序号自然编号重复定义时自动覆盖
灯具类型：未知; $0 \mathbf { x } 0 1$ 高压钠灯; 灯具; $0 \mathrm { x } 0 3$ 其他灯具。

灯具功率：单位 ,例如 ,代表 ;(低位在前)表示 $0 \mathbf { x } 1 9 0 { = } 4 0 0$ ,表示。

功率因子定义正常灯具的值,单位 ,例如 $0 { \bf x } 5 \mathrm { A } = 9 0$ ,表示以上均正常。

启用标志：不启用; 启用。

所处出线序号：代表灯具由路灯控制箱的几号出线供电。

所处相别：未知; 相; 相; 相。

灯具所在杆号,用于标定灯号与杆号之间的关系。

一次可以配置个,当其中的灯具存在时,自动覆盖。

该协议仅适用于终端类型状态。

( ) ：终端控制器参数设置( )

数据单元格式见表。

表A.5.4-34 终端控制器设备基本参数数据单元格式

数据内容	数据格式	字节数
本次下发终端控制器个数 n	BIN	1
终端控制器 1 设备序号	BIN	2
终端控制器 1 有效标志	BS	1
终端控制器 1 通信地址	BIN	8
终端控制器 1 回路有效标志	BS8	1
终端控制器 1 所处杆号	BIN	4
终端控制器 1 所在进出线 ID	BIN	1
终端控制器 1 所在相位	BIN	1
......	......	......
终端控制器 n 设备序号	BIN	2
终端控制器 n 有效标志	BS	1
终端控制器 n 通信地址	BIN	8
终端控制器 n 回路有效标志	BS8	1
终端控制器 n 所处杆号	BIN	4
终端控制器 n 所在进出线 ID	BIN	1
终端控制器 n 所在相位	BIN	1

设备序号代表终端控制器在集中器下的顺序号写入时覆盖原来的配置

有效标志：无效(即删除该终端控制器); 有效。

终端控制器通信地址字节码即低字节在前,终端控制器内置的唯一标识。

回路有效标志：位置位表示控制回路有效性,例如代表和回路有效。

所处杆号所在杆号的数字标识在终端类型状态时该字节可缺省不配置)。

( ) ：终端控制器与灯具关系参数( )

数据单元格式见表。

表A.5.4-35 数据单元格式

数据内容	数据格式	字节数
本次下发终端控制器灯具参数个数 n	BIN	1
灯具 1 灯具序号	BIN	2
灯具 1 所在终端控制器序号	BIN	2
灯具 1 所在终端控制器回路号	BIN	1
......	......	......
灯具 n 灯具序号	BIN	2
灯具 n 所在终端控制器序号	BIN	2
灯具 n 所在终端控制器回路号	BIN	1

当写入灯序号存在时,覆盖写入。

( ) ：设置单灯运行模式

数据单元格式见表。

表A.5.4-36 单灯运行模式数据单元格式

数据内容	数据格式	字节数
设置灯数 n	BIN	1
1—灯具序号 ID	BIN	2
1—灯具初始调光值	BIN	1

续表 A.5.4-36

数据内容	数据格式	字节数
1—单灯节能模式编号 ID	BIN	1
......	......	......
n—灯具序号 ID	BIN	2
n—灯具初始调光值	BIN	1
n—单灯节能模式编号 ID	BIN	1

初始调光值：代表 ,缺少为。

节能模式编号当填入的编号没有定义时表示不进行后续的分段调光,可缺省为。

该协议仅适用于终端类型状态。

( ) ：单灯节能运行模式定义

数据单元格式见表。

表A.5.4-37 单灯节能运行模式数据单元格式

数据内容	数据格式	字节数
配置单灯节能模式编号 ID	BIN	1
配置单灯节能模式名称	ASCII	32
设置的控制次数 n	BIN	1
第 1 次操作方式	BIN	1
第 1 次操作控制类型	BIN	1
第 1 次操作节能开关档位	BIN	1
第 1 次操作相对时间值	BIN	1
第 1 次操作绝对时间	见附录 B.1	6
......	......	......
第 n 次操作方式	BIN	1
第 n 次操作控制类型	BIN	1
第 n 次操作节能开关档位	BIN	1
第 n 次操作相对时间值	BIN	1
第 n 次操作绝对时间	见附录 B.1	6

单灯节能模式编号该编号在配置时如原来配置过则原来的配置被覆盖。

操作方式相对时间此时操作相对时间有效绝对时间(此时操作绝对时间值有效)。

控制类型：开, 关, 节能开关调档。

节能开关档位：。

操作相对时间值：单位为 ;例：代表 $1 2 \mathrm { h } { = } 1 8 \mathrm { ~ } , 1 8 \times$ ,指晚上开灯后(设备运行开始)持续时长后。

操作绝对时间：操作的时刻,精确到分,秒值无意义。

该协议仅适用于终端类型状态。

( ) ：设置单灯组运行模式

数据单元格式见表。

表A.5.4-38 单灯组运行模式数据单元格式

数据内容	数据格式	字节数
设置灯组数 n	BIN	1
1—灯组 ID	BIN	1
1—灯具初始调光值	BIN	1
1—单灯节能模式编号 ID	BIN	1
......	......	......
n—灯组 ID	BIN	1
n—灯具初始调光值	BIN	1
n—单灯节能模式编号 ID	BIN	1

初始调光值：代表 ,缺省为。

节能模式编号当填入的编号没有定义时表示不进行调光,可缺省为。

该协议仅适用于终端类型状态。

( ) ：设置单灯组预约控制(周期)

数据单元格式见表。

表A.5.4-39 单灯组预约控制数据单元格式

数据内容	数据格式	字节数
配置编号	BIN	1
计划起始日期	见附录 B	6
计划结束日期	见附录 B	6
设置灯组数 n	BIN	1
1—灯组 ID	BIN	1
1—灯具初始调光值	BIN	1
1—单灯节能模式编号 ID	BIN	1
......	......	......
n—灯组 ID	BIN	1
n—灯具初始调光值	BIN	1
n—单灯节能模式编号 ID	BIN	1

初始调光值代表缺省为如果设置为则表示不修改原来的初始调光值配置如没有配置过则缺省为。

节能模式编号当填入的编号没有定义时表示不进行调光可缺省为

该协议仅适用于终端类型状态。

注：在预约控制期间,原来定义的周期性控制失效;在预约日期之外,恢复到原配置

( ) ：单灯分组设定

数据单元格式见表。

表A.5.4-40 单灯分组单元格式

数据内容	数据格式	字节数
本次设定的组号 ID	BIN	1
含灯具数量 n	BIN	2
灯具 ID-1	BIN	2
......	......	......
灯具 ID-n	BIN	2

该协议仅适用于终端类型状态。

( ) ：单灯照度开关阈值设置

数据内容	数据格式	字节数
开灯阈值	BIN	2
关灯阈值	BIN	2

缺省开灯照度为 ;关灯照度为。

该协议仅适用于终端类型状态

( ) ：单灯开关模式选择

数据内容	数据格式	字节数
控制方式	BIN	1

控制方式为：年表控制; 经纬度控制; 光照度控制;常亮。

缺省为常亮;未知数据,同样为常亮。

该协议仅适用于终端类型状态。

2 上行报文

回答确认否认部分正确报文详见第条

A.5.5 控制命令( )¶

1 下行报文

1)报文格式

控制命令下行报文格式见表。

表A.5.5-1 控制命令下行报文格式

68H

L

68H

C

AFN=05H

SEQ

数据单元标识1

数据单元1

......

数据单元标识n

数据单元n

Tp

CRC

16H

2) $\mathrm { F n }$ 和 $\mathrm { P n }$ 定义

$\mathrm { F n }$ 和 $\mathrm { P n }$ 定义见表。

表A.5.5-2 控制命令Fn/Pn定义

Fn	兼容老协议 Fn	名称及说明	Pn
	F1	控制器遥控操作	P0,Pn(DO 点号)
	F4	删除报警数据	P0
	F17	新增控制器预约控制	P0,Pn(DO 点号)

续表 A.5.5-2

Fn	兼容老协议 Fn	名称及说明	Pn
	F18	删除控制器预约控制	P0,Pn(DO点号)
F21		回路应急控制(遥控)	P0
F22		控制箱现场维护通知	P0
F31		对时命令	P0
F2	F2	单灯遥控操作	P0,Pn(灯号)
F3	F3	单灯组遥控操作	P0,Pn(组号)
F9	F9	终端控制器轮询状态切换	P0
* F10	F10	终端控制器复位	P0,Pn(设备号)
* F11	F11	终端控制器组复位	P0,Pn(灯组号)
	F12	新增单灯预约控制	P0,Pn(灯号)
	F13	新增单灯组预约控制	P0,Pn(灯组号)
	F14	删除单灯预约控制	P0,Pn(灯号)
	F15	删除单灯组预约控制	P0,Pn(组号)
F32		终端控制器设备替换设置	P0

3) $\mathrm { F n }$ 的数据单元格式

() ：控制器遥控操作

数据单元格式见表

表A.5.5-3 控制器遥控操作数据单元格式

数据内容	数据格式	字节数
遥控类型	BIN	1
节能开关档位	BIN	1

遥控类型：开, 关, 节能开关调档。

节能开关档位

若 $\mathrm { P n } { = } 0$ 表示所有点号执行遥控操作若 $\mathrm { P n } > 0$ ,表示只对某个点号执行遥控操作。

该协议仅适用于终端类型状态。

() ：单灯遥控操作

数据单元格式见表。

表A.5.5-4 单灯遥控操作数据单元格式

数据内容	数据格式	字节数
遥控类型	BIN	1
节能开关档位	BIN	1

遥控类型： $0 \mathbf { x } 0 0$ 开, $0 \mathbf { x } 0 1$ 关, $0 \mathrm { { x } 0 2 }$ 节能开关调档。

节能开关档位： $0 \sim 2 5 5$

若 $\mathrm { P n } { = } 0$ 表示对所有的灯执行遥控操作若 $\mathrm { P n } > 0$ ,表示只对某个灯执行遥控操作。

() ：单灯组遥控操作

数据单元格式见表。

若 $\mathrm { P n } { = } 0$ 表示对所有单灯组执行遥控操作若 $\mathrm { P n } > 0$ ,表示只对某个单灯组执行遥控操作。

() $\mathrm { F 4 }$ ：删除报警数据

无数据单元。

该协议仅适用于终端类型状态。

() ：终端控制器轮询状态切换

数据单元格式见表。

表A.5.5-5 终端控制器轮询状态切换操作数据单元格式

数据内容	数据格式	字节数
轮询设置	BIN	1
发现新设备设置	BIN	1

轮询设置： $0 \mathbf { x } 0 1$ 表示开启轮询, $0 \mathbf { x } 0 0$ 表示关闭轮询。

发现新设备设置： $0 \mathbf { x } 0 1$ 表示发现新设备, $0 \mathbf { x } 0 0$ 表示不进行发现任务。

() ：终端控制器复位

数据单元格式见表。

表A.5.5-6 终端控制器复位操作数据单元格式

数据内容	数据格式	字节数
重启类别	BIN	1

重启类别：完全初始化,重启设备; 保存当前运行数据,并重启; 保留参数清除历史数据,重启设备。

若 $\mathrm { P n } { = } 0$ ,表示对所有终端控制器执行复位操作;若 $\mathrm { P n } > 0$ 表示对某个终端控制器执行复位操作

$\operatorname* { P n }$ 的定义改为终端控制器的序号即控制器号而不是灯号。

() ：终端控制器组复位

数据单元格式见表。

若 $\mathrm { P n } { = } 0$ 表示对所有单灯组执行复位操作若 $\mathrm { P n } > 0$ ,表示对某个终端控制器组执行复位操作

$\operatorname* { P n }$ 的定义为灯组号这里是指对所有灯组号涉及的终端控制器均进行复位。

() ：新增单灯预约控制

数据单元格式见表。

表A.5.5-7 新增单灯预约控制操作数据单元格式

数据内容	数据格式	字节数
配置编号	BIN	1
计划日期	见附录 B	6
操作类型	BIN	1
节能开关档位	BIN	1

$\operatorname* { P n }$ 指灯号, $\mathrm { P n } { = } 0$ 指所有灯号。

注不影响后续的任何其他配置的操作

该协议仅适用于终端类型状态。

新增单灯组预约控制

数据单元格式见表。

若 $\mathrm { P n } { = } 0$ ,表示对所有单灯组新增预约控制;若 $\mathrm { P n } > 0$ ,表示对某个单灯组新增预约控制。

注：不影响后续的任何其他配置的操作。

该协议仅适用于终端类型状态。

( ) ：删除单灯预约控制

数据单元格式见表。

表A.5.5-8 删除单灯预约控制操作数据单元格式

数据内容	数据格式	字节数
配置编号	BIN	1

配置编号：为时,若 $\mathrm { P n } = 0$ ,表示全部删除原有设置记录;若 $\mathrm { P n } > 0$ ,表示删除定义的灯号的所有记录;为 $0 \sim 2 5 4$ 时,表示仅删除该的记录这时值无意义

若 $\mathrm { P n } { = } 0$ ,表示对所有单灯删除预约控制;若 $\mathrm { P n } > 0$ ,表示对某个单灯删除预约控制。

该协议仅适用于终端类型状态。

删除单灯组预约控制

数据单元格式见表。

若 $\mathrm { P n } { = } 0$ ,表示对所有单灯组删除预约控制;若 $\mathrm { P n } > 0$ ,表示对某个单灯组删除预约控制

该协议仅适用于终端类型状态。

新增控制器预约控制

数据单元格式见表

若 $\mathrm { P n } { = } 0$ ,表示对所有点号新增预约控制;若 $\mathrm { P n } > 0$ ,表示对某个点号新增预约控制不是目标

该协议仅适用于终端类型状态。

删除控制器预约控制

数据单元格式见表。

若 $\mathrm { P n } { = } 0$ ,表示对所有点号删除预约控制;若 $\mathrm { P n } > 0$ ,表示对某个点号删除预约控制。不是目标。

该协议仅适用于终端类型状态。

( ) ：回路应急控制(遥控)

控制器遥控操作数据单元格式见表。

表A.5.5-9 控制器遥控操作数据单元格式

数据内容	数据格式	字节数
回路标识	BS16	2
回路状态	BIN	1

注：回路标识,每一位标识个回路,一次可操作多个回路。例如表示和回路; 表示仅第回路。

回路状态：参见表 ,回路控制模式定义。

该协议仅适用于终端类型状态。

控制箱现场维护通知

控制箱维护通知数据单元格式见表。

表A.5.5-10 控制箱维护通知数据单元格式

数据内容	数据格式	字节数
维护编号 ID	BIN	2
维护计划开始时间	附录 B.1	6
维护计划结束时间	附录 B.1	6

注：在维护计划时间内，所有的故障事件下降为告警事件：但原定义为上报的事件依然上报该指令主要用于平台通知控制箱在某时段内可能会出现正常的维护事件以降低设备在该时段内的安全保护等级该指令由平台发起无需平台进行查询

( ) ：对时命令

数据单元格式见表。

表A.5.5-11 对时命令数据单元格式

数据内容	数据格式	字节数
秒、分、时、日、星期一月、年	见附录 B.1	6

( ) ：终端控制器设备替换命令

数据单元格式见表。

表A.5.5-12 终端控制器设备替换格式

数据内容	数据格式	字节数
设备更新数 n	BIN	1
原单灯监控器 1—设备 ID	BIN	8
新单灯控制设备器 1—设备 ID	BIN	8
......	......	......
原单灯监控器 n—设备 ID	BIN	8
新单灯控制设备器 n—设备 ID	BIN	8

终端控制器中的高八位为设备类型仅单灯控制时应为0x20。

该协议仅适用于终端类型>00H状态。

2 上行报文¶

回答确认/否认/部分正确报文,详见第条。

A.5.6 请求终端配置及信息( )¶

1 下行报文¶

1)报文格式

请求终端配置命令下行报文格式见表。

表A.5.6-1 请求终端配置及信息报文格式

68H

L

68H

C

AFN=09H

SEQ

数据单元标识1

......

数据单元标识n

Tp

CRC

16H

2) $\mathrm { F n }$ 和 $\mathrm { P n }$ 定义

$\mathrm { F n }$ 和 $\mathrm { P n }$ 定义见表。

表A.5.6-2 请求终端配置及信息Fn定义

Fn	名称及说明	Pn
组1
F1	终端信息	p0
F2	终端外挂设备信息	p0

2 上行报文¶

1)报文格式

请求终端配置命令上行报文格式见表。

表A.5.6-3 请求终端配置命令响应报文格式

68H

L

68H

C

AFN=09H

SEQ

数据单元标识 1

数据单元 1

......

数据单元标识 n

数据单元 n

EC

CRC

16H

2)响应报文组织规则

当终端只能响应请求报文中数据单元标识所要求的部分数据单元时则应将请求的数据单元标识分拆按终端能响应的数据单元组织数据单元标识再按组织后的数据单元标识形成响应报文。

3) $\mathrm { F n }$ 和 $\mathrm { P n }$ 定义

$\mathrm { F n }$ 和 $\mathrm { P n }$ 定义见表。

4) $\mathrm { F n }$ 的数据单元格式

() ：终端信息

数据单元格式见表。

表A.5.6-4 终端信息数据单元格式

数据内容	数据格式	字节数
厂商代号	ASCII	4
厂商设备编号	ASCII	8
终端软件版本号	ASCII	8
终端软件发布日期:日月年	见附录 B.20	3
终端配置容量信息码	ASCII	11
终端通信协议. 版本号	ASCII	8
终端硬件版本号	ASCII	8
终端型号	ASCII	8
终端硬件发布日期:日月年	见附录 B.20	3
是否有中间继电器	BIN	1
终端设备类型	BIN	1
* 终端设备支持功能模块数	BIN	1
ICCID	ASCII	20
支持独立控制灯数	BIN	1
终端出厂日期	见附录 B.20	3

控制域内的终端类型时终端设备类型未分类区域控制器仅实现回路控制区域控制器仅实现终端控制器管理); 区域控制器;是否有中间继电器：代表控制回路是否使用中间继电器。否; 是。

控制域内的终端类型时,终端设备类型返回。

同时返回终端设备支持功能模块数,具体的功能模块信息,可通过获得

() ：终端功能模块信息

数据单元格式见表。

表A.5.6-5 终端设备功能模块数据单元格式

数据内容	数据格式	字节数
模块数量 n	BIN	1
1-功能模块编号	BIN	1
1-模块说明	ASCII	16
1-终端设备类型	BIN	1
1-模块与主设备之间的终端通信协议.版本号	ASCII	4
1-上行通信方式(0-表示内置,1-RS485,2-TCP/IP,3-other)	BIN	1
1-下行通信方式(0-表示无,1-PLC,2-Wireless,3-other)	BIN	1
1-下行通信频点	BIN	2
1-支持下行控制对象的最大数量	BIN	2
......	......	......
1-功能模块编号	BIN	1
1-模块说明	ASCII	16
1-终端设备类型	BIN	1
1-模块与主设备之间的终端通信协议.版本号	ASCII	4
1-上行通信方式(0-表示内置,1-RS485,2-TCP/IP,3-other)	BIN	1
1-下行通信方式( 0 -表示无,1-PLC,2-Wireless,3-other)	BIN	1
1-下行通信频点	BIN	2
1-支持下行控制对象的最大数量	BIN	2

功能模块序号支持多个功能模块也支持一体化的内置模块功能相同

终端设备类型指外挂内置模块的功能类型自身主体)。

其他按控制域内的终端设备类型描述例如

回路控制电参数采集模块

单灯集中器; 线缆断线报警器。

扩展外部时钟; 表示直连终端控制器。

0x30其他。

A.5.7 查询参数( )¶

1 下行报文¶

1)报文格式

查询参数命令下行报文格式见表。

表A.5.7-1 查询参数命令下行报文格式

68H

L

68H

C

AFN=0AH

SEQ

数据单元标识1

数据单元1

......

数据单元标识n

数据单元n

Tp

CRC

16H

2) $\mathrm { F n }$ 和 $\mathrm { P n }$ 定义

$\mathrm { F n }$ 和 $\mathrm { P n }$ 定义见表。

3 带数据单元的的数据单元格式查询终端上行通信接口通信参数无数据单元格

() ：查询主站地址和端口无数据单元。

() ：查询终端事件记录配置无数据单元。

() ：查询设备基本信息无数据单元。

() ：查询终端事件检测配置参数无数据单元。

() ：查询单灯事件检测配置参数无数据单元。

查询终端级联通信参数数据单元格式见表。

表A.5.7-2 查询终端级联通信参数数据单元格式

数据内容	数据格式	字节数
终端级联通信端口号	BIN	1

() ：查询公钥对(, )无数据单元。

() ：查询控制器开关灯时间参数

查询开关灯时间,每次可以查询多天的开关灯时间,数据单元格式见表。

表A.5.7-3 查询控制器开关灯时间数据单元格式

数据内容	数据格式	字节数
要查开关灯时间开始月	BIN	1
要查开关灯时间开始日	BIN	1
要查询开关灯时间天数	BIN	2

( ) ：查询电能表参数

根据电表地址查询参数数据单元格式见表

表A.5.7-4 电表参数数据单元格式

数据内容	数据格式	字节数
电能表地址	BCD	6

( ) ：查询信息量检测间隔时间参数无数据单元。

查询门磁等相关报警参数

查询报警参数每次可以查询多个数据单元格式见表。

表A.5.7-5 报警参数数据单元格式

数据内容	数据格式	字节数
本次读取的个数 n	BIN	1
1-报警类型	BIN	1
......	......	......
n-报警类型	BIN	1

查询模拟量分类限值参数¶

查询模拟量限值每次可以查询多个模拟量参数数据单元格式见表。

表A.5.7-6 模拟量分类限值参数数据单元格式

数据内容	数据格式	字节数
本次查询的模拟量个数 n	BIN	1
模拟量 1 类型	BIN	1
模拟量 1 进出线 ID	BIN	1
模拟量 1 相位	BIN	1
......	......	......
模拟量 n 类型	BIN	1
模拟量 n 进出线 ID	BIN	1
模拟量 n 相位	BIN	1

( ) ：查询控制回路与之间的定义

查询回路的定义每次可以查询多个回路数据单元格式见表。

表A.5.7-7 控制回路与DO参数数据单元格式

数据内容	数据格式	字节数
控制回路数 n	BIN	1
1-控制回路号	BIN	1
......	......	......
n 控制回路号	BIN	1

( ) ：查询回路控制模式

查询回路的控制模式定义每次只可以查询一种模式数据单元格式见表。

表A.5.7-8 回路控制模式ID定义数据单元格式

数据内容	数据格式	字节数
回路控制模式 ID	BIN	1

查询与关系无数据单元。

( ) ：查询箱回路每日节能运行参数

根据回路号查询回路每日节能运行参数,每次可以查询多个回路数据单元格式见表

表A.5.7-9 箱回路每日节能运行参数数据单元格式

数据内容	数据格式	字节数
控制回路总数 n	BIN	1
1-控制回路号 1	BIN	1
......	......	......
n-控制回路号 n	BIN	1

查询箱回路运行临时预约参数¶

根据预约编号查询临时预约参数数据单元格式见表

表A.5.7-10 箱回路运行临时预约参数数据单元格式

数据内容	数据格式	字节数
临时预约编号	BIN	1

( ) ：查询回路节能运行模型定义

根据节能运行模式 ,查询节能运行的定义,数据单元格式见表。

表A.5.7-11 回路节能运行模型数据单元格式

数据内容	数据格式	字节数
节能运行模式 ID	BIN	1

( ) ：查询照度计运行参数

根据回路号查询回路的照度运行参数每次可以查询多个回路,数据单元格式见表。

表A.5.7-12 照度计运行参数数据单元格式

数据内容	数据格式	字节数
控制回路总数 n	BIN	1
1-控制回路号	BIN	1
......	......	......
n-控制回路号	BIN	1

查询灯具基本参数¶

根据灯具序号查询灯具基本参数,每次可以查询多个灯具,数据单元格式见表。

表A.5.7-13 灯具基本参数数据单元格式

数据内容	数据格式	字节数
本次灯具参数个数 n	BIN	2
灯具 1 灯具序号 No	BIN	2
......	......	......
灯具 n 灯具序号 No	BIN	2

( ) ：查询终端控制器参数( )

根据终端控制器序号,查询终端控制器参数,当终端控制器个数为时表示查询所有的单灯控制参数数据单元格式见表A.5.7-14。

表A.5.7-14 查询终端控制器参数数据单元格式

数据内容	数据格式	字节数
查询终端控制器个数 n	BIN	1
终端控制器 1 设备序号	BIN	2
......	......	......
终端控制器 n 设备序号	BIN	2

( ) ：查询终端控制器与灯具关系参数( )

根据灯具序号查询终端控制器与灯具关系数据单元格式见表。

表A.5.7-15 灯具参数数据单元格式

数据内容	数据格式	字节数
查询单灯具个数 n	BIN	1
灯具 1 灯具序号	BIN	2
......	......	......
灯具 n 灯具序号	BIN	2

( ) ：查询单灯运行模式

根据灯具序号,查询灯具运行模式,数据单元格式见表。

表A.5.7-16 单灯运行模式数据单元格式

数据内容	数据格式	字节数
读取灯数 n	BIN	1
1-灯具序号 ID	BIN	2
......	......	......
n-灯具序号 ID	BIN	2

( ) ：查询单灯节能运行模式定义

查询单灯节能运行模式数据单元格式见表

表A.5.7-17 单灯节能运行模式数据单元格式

数据内容	数据格式	字节数
单灯节能模式编号 ID	BIN	1

查询单灯组运行模式¶

根据灯组序号,查询灯组运行模式,数据单元格式见表。

表A.5.7-18 单灯组运行模式数据单元格式

数据内容	数据格式	字节数
设置灯组数 n	BIN	1
1-灯组 ID	BIN	1
......	......	......
n-灯组 ID	BIN	1

查询单灯组预约控制周期¶

查询灯组预约模式,数据单元格式见表。

表A.5.7-19 单灯组预约控制数据单元格式

数据内容	数据格式	字节数
配置编号	BIN	1

( ) ：查询单灯分组配置

查询单灯分组配置,数据单元格式见表。

表A.5.7-20 单灯分组数据单元格式

数据内容	数据格式	字节数
本次查询的组号 ID	BIN	1

查询单灯照度开关阈值设置值无数据单元。

查询单灯开关模式选择值无数据单元。

2 上行报文

查询参数命令上行(应答)报文格式见表。

表A.5.7-21 查询参数命令应答报文格式

68H

L

68H

C

AFN=0AH

SEQ

数据单元标识1

数据单元1

......

数据单元标识n

数据单元n

EC

CRC

16H

1) $\mathrm { F n }$ 和 $\mathrm { P n }$ 定义

$\mathrm { F n }$ 和 $\mathrm { P n }$ 定义见表。

2) $\mathrm { F n }$ 的数据单元格式

同第条第款第 )项。

A.5.8 请求实时数据( )¶

1 下行报文¶

1)报文格式

请求实时数据命令下行报文格式见表。

表A.5.8-1 请求实时数据命令报文格式

68H

L

68H

C

AFN=0CH

SEQ

数据单元标识1

......

数据单元标识n

Tp

CRC

16H

2) $\mathrm { F n }$ 和 $\mathrm { P n }$ 定义

$\mathrm { F n }$ 和 $\mathrm { P n }$ 定义见表。

表A.5.8-2 请求实时数据命令Fn定义

Fn	兼容老 Fn	名称及说明	Pn
F2	F2	终端日历时钟	p0
	F3	节能开关档位	P0
F9	F9	模拟量查询	Pn
F10	F10	遥信量查询	Pn
F11	F11	模拟量批量查询	P0
F12	F12	遥信量批量查询	P0
F17	F17	智能电表电量查询	Pn
	F34	单灯电压查询	Pn
	F35	单灯电流查询	Pn
	F36	单灯有功功率查询	Pn
	F37	单灯功率因数查询	Pn
	F38	单灯视在功率查询	Pn
	F39	单灯无功功率查询	Pn
F41		当前控制箱回路控制状态查询	P0
F4	F4	单灯轮询当前状态查询	P0
F25	F25	发现新终端控制器查询	P0
F33	F33	单灯运行状态查询	Pn(灯号)
F64		单灯状态批量查询	P0
F66		终端控制器自身状态查询	Pn(设备号)
F67		终端控制器自身状态批量查询	P0
F68		终端控制器自身通信值批量查询	P0
F69		单灯电参数查询	Pn(灯号)
F42		当前控制箱回路模拟量查询	P0

3) $\mathrm { F n }$ 的数据单元格式

() ：模拟量批量查询

数据单元格式见表。

表A.5.8-3 模拟量批量查询数据单元格式

数据内容	数据格式	字节数
本次查询模拟量数据个数 n	BIN	1
起始模拟量点号	BIN	1

状态量批量查询数据单元格式见表

表A.5.8-4 状态量批量查询数据单元格式

数据内容	数据格式	字节数
本次查询状态量数据个数 n	BIN	1
起始状态量点号	BIN	1

（3）F64/F65:单灯操作状态批量查询数据单元格式见表

表A.5.8-5 单灯操作状态批量查询数据单元格式

数据内容	数据格式	字节数
本次查询灯数 n	BIN	1
起始灯号	BIN	2

() / ：终端控制器状态批量查询数据单元格式见表。

表A.5.8-6 批量查询数据单元格式

数据内容	数据格式	字节数
本次查询终端控制器数量 n	BIN	1
起始控制器序号	BIN	2

回路控制状态查询数据单元格式见表注：回路标识,每一位标识个回路,一次可操作多个回路。

表A.5.8-7 回路状态查询数据单元格式

数据内容	数据格式	字节数
回路标识	BS16	2

() ：回路模拟量查询

数据单元格式见表。

表A.5.8-8 回路模拟量查询

数据内容	数据格式	字节数
进出线 ID	BIN	1
进出线相位	BIN	1

2 上行报文¶

1)报文格式

请求实时数据命令上行报文格式见A.5.8-9。

表A.5.8-9 请求实时数据命令响应报文格式

68H

L

68H

C

AFN=0CH

SEQ

数据单元标识1

数据单元1

......

数据单元标识n

数据单元n

EC

CRC

16H

2)响应报文组织规则

当终端只能响应请求报文中数据单元标识所要求的部分数据单元时,则应将请求的数据单元标识分拆,按终端能响应的数据单元组织数据单元标识再按组织后的数据单元标识形成响应报文。

3) $\mathrm { F n }$ 和 $\mathrm { P n }$ 定义

$\mathrm { F n }$ 和 $\mathrm { P n }$ 定义见表。

4) $\mathrm { F n }$ 的数据单元格式

() ：终端日历时钟

数据单元格式见表。

表A.5.8-10 终端日历时钟数据单元格式

数据内容	数据格式	字节数
终端日历时钟	见附录 B.1	6

() $\mathrm { F 3 }$ ：节能开关档位

数据单元格式见表。

表A.5.8-11 节能开关档位数据单元格式

数据内容	数据格式	字节数
节能开关档位	BIN	1

该协议仅适用于终端类型状态

() 回路控制状态查询

数据单元格式见表。

表A.5.8-12 当前控制箱回路控制状态数据单元格式

数据内容	数据格式	字节数
当前时间	见附录 0	6
回路数 n	BIN	1
1-回路 ID	BIN	1

续表 A.5.8-12

数据内容	数据格式	字节数
1—回路状态	BIN	1
1—回路复核状态	BIN	1
......	......	......
n—回路 ID	BIN	1
n—回路状态	BIN	1
n—回路复核状态	BIN	1

回路状态：参见表及相关内容,回路控制模式定义(注：是控制回路,不是点)。

该协议仅适用于终端类型状态。

() ：单灯轮询当前状态查询

数据单元格式见表。

表A.5.8-13 单灯轮询查询数据单元格式

数据内容	数据格式	字节数
当前轮询状态	BIN	1
是否已经发现新终端控制器	BIN	1

轮询状态：不轮询; 轮询中。

是否发现新终端控制器：否; 是。

() ：模拟量查询

数据单元格式见表。

表A.5.8-14 模拟量查询数据单元格式

数据内容	数据格式	字节数
模拟量类型	BIN	1
数据	数据格式 B.2 或 B.5	2

模拟量类型及数据的数据格式参见表及相关内容

() ：状态量查询

数据单元格式见表。

表A.5.8-15 遥信量查询数据单元格式

数据内容	数据格式	字节数
数据	BIN	1

() ：模拟量批量查询

数据单元格式见表。

表A.5.8-16 模拟量批量查询数据单元格式

数据内容	数据格式	字节数
本次发送的模拟量数据个数 n	BIN	1
起始模拟量点号	BIN	1
模拟量 1 点号	BIN	1
模拟量 1 类型	BIN	1
数据 1	数据格式 B.2 或 B.5	2
......	......	......
模拟量 n 点号	BIN	1
模拟量 n 类型	BIN	1
数据 n	数据格式 B.2 或 B.5	2

模拟量类型及数据的数据格式参见表及相关内容。

() ：状态量批量查询

数据单元格式见表。

表A.5.8-17 状态量批量查询数据单元格式

数据内容	数据格式	字节数
本次发送的模拟量数据个数 n	BIN	1
起始模拟量点号	BIN	1
状态量 1 点号	BIN	1
数据 1	BIN	1
......	......	......
状态量 n 点号	BIN	1
数据 n	BIN	1

() ：智能电表电量查询

数据单元格式见表。

表A.5.8-18 智能电表电量查询数据单元格式

数据内容	数据格式	字节数
电表读数 1(谷)	BCD	8
电表读数 2(平)	BCD	8
电表读数 3(峰)	BCD	8
读数时间	附录 B.1	6

发现新终端控制器查询

数据单元格式见表。

表A.5.8-19 发现新终端控制器查询数据单元格式

数据内容	数据格式	字节数
本次上报的新设备数量 n	BIN	1
终端控制器 1 的 ID	BCD	8
......	......	......
终端控制器 n 的 ID	BCD	8

单灯运行状态查询数据单元格式见表A.5.8-20。

表A.5.8-20 单灯运行状态查询查询数据单元格式

数据内容	数据格式	字节数
开关灯状态(操作状态)	BIN	1
*节能状态(操作状态)	BIN	1
运行状态(设备运行)	BIN	1
*数据时间	附录B.1	6

开关灯状态：关灯; 正常开灯; $0 \mathrm { x 0 2 }$ 节能开灯状态。

运行状态： $0 \mathbf { x } 0 0$ 正常; $0 \mathbf { x } 0 1$ 灯亮但有异常; $0 \mathrm { x 0 2 }$ 异常灭灯;$0 \mathrm { x } 0 3$ 其他。

( ) ：单灯操作/运行状态批量查询数据单元格式见表。

表A.5.8-21 单灯运行状态查询数据单元格式

数据内容	数据格式	字节数
本次上报的路灯数量 n	BIN	1
起始灯号	BIN	2
路灯 1-开关状态状态	BIN	1
路灯 1 节能状态	BIN	1
路灯 1 运行状态	BIN	1
路灯 1 数据时间	附录 B.1	6
......	......	......
路灯 n-开关状态状态	BIN	1
路灯 n 节能状态	BIN	1
路灯 n 运行状态	BIN	1
路灯 n 数据时间	附录 B.1	6

路灯状态的高位操作状态 $0 \mathbf { x } 0 0$ 关灯; $0 { \bf x } 0 1 / 0 { \bf x } \mathrm { F F }$ 正常开灯; ${ 0 } \mathrm { x 0 2 } \mathrm { \sim } { 0 } \mathrm { x F E }$ 节能开灯状态

路灯状态的低位：运行状态： $0 \mathbf { x } 0 0$ 正常; $0 \mathbf { x } 0 1$ 灯亮但有异常; 异常灭灯; $0 \mathrm { x } 0 3$ 其他。

( ) $\mathrm { F 6 6 }$ ：终端控制器运行状态查询

数据单元格式见表。

表A.5.8-22 终端控制器运行状态查询数据单元格式

数据内容	数据格式	字节数
运行状态	BIN	1
通信状态	BIN	1
...	BIN	1

运行状态： $0 \mathbf { x } 0 0$ 正常; $0 \mathbf { x } 0 1$ 警告; $0 \mathrm { { x } 0 2 }$ 故障。

通信状态：用于描述通信状态的情况值, 。

( ) $\mathrm { F 6 7 }$ ：终端控制器状态批量查询

数据单元格式见表。

表A.5.8-23 终端控制器状态批量查询数据单元格式

数据内容	数据格式	字节数
本次上报的控制器数量 n	BIN	1
起始终端控制器序号	BIN	2
控制器 1-状态	BIN	1
......	......	......
控制器 n-状态	BIN	1

控制器状态： $0 \mathbf { x } 0 0$ 正常; $0 \mathbf { x } 0 1$ 警告; $0 \mathrm { x 0 2 }$ 故障。

( ) ：终端控制器通信状态值批量查询

数据单元格式见表。

表A.5.8-24 终端控制器通信状态值批量查询数据单元格式

数据内容	数据格式	字节数
本次上报的控制器数量 n	BIN	1
起始终端控制器序号	BIN	2
控制器 1—通信状态值	BIN	1
......	......	......
控制器 n—通信状态值	BIN	1

路灯单灯电参数查询

数据单元格式见表。

表A.5.8-25 路灯单灯电参数查询数据单元格式

数据内容	数据格式	字节数
初始调光值	BIN	1
开关灯状态(操作状态)	BIN	1
节能状态(操作状态)	BIN	1
运行状态(设备运行)	BIN	1
电压	见附录 B.7	2
电流	见附录 B.25	3
有功功率	见附录 B.2	2
功率因数	见附录 B.5	2
单灯漏电流	见附录 B.25	3
单灯光照度	见附录 B.2	2
数据时间	附录 B.1	6

该协议仅适用于终端类型状态。

单灯电压数据查询

数据单元格式见表。

表A.5.8-26 单灯电压数据查询数据单元格式

数据内容	数据格式	字节数
电压	见附录 B.7	2

该协议仅适用于终端类型状态

( ) ：单灯电流数据查询

数据单元格式见表。

表A.5.8-27 单灯电流数据查询数据单元格式

数据内容	数据格式	字节数
电流	见附录 B.25	3

该协议仅适用于终端类型状态。

单灯有功功率数据查询数据单元格式见表。

表A.5.8-28 单灯有功功率数据查询数据单元格式

数据内容	数据格式	字节数
有功功率	见附录 B.2	2

该协议仅适用于终端类型状态。

( ) ：单灯功率因数查询

数据单元格式见表。

表A.5.8-29 单灯功率因数查询数据单元格式

数据内容	数据格式	字节数
功率因数	见附录 B.5	2

该协议仅适用于终端类型状态。

( ) ：单灯视在功率查询

数据单元格式见表

表A.5.8-30 单灯视在功率查询数据单元格式

数据内容	数据格式	字节数
视在功率	见附录 B.2	2

该协议仅适用于终端类型状态

( ) ：单灯无功功率查询

数据单元格式见表。

表A.5.8-31 单灯无功功率查询数据单元格式

数据内容	数据格式	字节数
无功功率	见附录 B.2	2

该协议仅适用于终端类型状态。

回路模拟量查询

数据单元格式见表。

表A.5.8-32 回路模拟量查询数据单元格式

数据内容	数据格式	字节数
进出线 ID	BIN	1
进出线相位	BIN	1
电压	见附录 B.7	2
电流	见附录 B.25	2
有功功率	见附录 B.2	2
功率因数	见附录 B.5	2

该协议仅适用于终端类型状态。

A.5.9 请求历史数据( )¶

1 下行报文¶

1)报文格式

请求历史数据命令下行报文格式见表。

表A.5.9-1 请求历史数据命令下行报文格式

68H

L

68H

C

AFN=0DH

SEQ

数据单元标识 1

数据单元 1

......

数据单元标识 n

数据单元 n

Tp

CRC

16H

2) $\mathrm { F n }$ 和 $\mathrm { P n }$ 定义

Fn 和 $\mathrm { P n }$ 定义见表。

表A.5.9-2 请求历史数据命令 $\mathbf { F n } / \mathbf { P n }$ 定义

Fn	老 Fn	名称及说明	Pn	数据时标
	F1	控制器模拟量历史数据曲线	Pn	Td_c
	F2	控制器日开关灯记录	P0	Td_d
	F9	日电冻结智能电表电量数据	Pn	Td_d
	F17	单灯电压历史数据曲线	Pn	Td_c
	F18	单灯电流历史数据曲线	Pn	Td_c
	F19	单灯有功功率历史数据曲线	Pn	Td_c
	F20	单灯功率因数历史数据曲线	Pn	Td_c
	F21	单灯视在功率历史数据曲线	Pn	Td_c
	F22	单灯无功功率历史数据曲线	Pn	Td_c
F41		箱指定回路状态变化历史记录	Pn(回路号)	Td_t
F42		箱所有回路状态变化历史记录	P0	Td_t
F43		路灯箱进出线线电参数历史数据曲线	Pn(进出线号)	Td_t
F61		单灯电参数历史数据曲线	Pn(灯号)	Td_t
F62		单灯状态变化历史记录	Pn(灯号)	Td_t

3)数据单元

()数据单元格式

请求历史数据命令下行报文数据单元内容仅有数据时标。

数据时标用来定义请求数据的起始时间、数据密度和数据点数根据不同的冻结类型数据时标有不同定义具体的有_ , _ , _ 三种。

()曲线类数据时标 _

曲线类数据时标 _ 的长度为个字节,由要求终端上传的曲线数据的起始时间、数据冻结密度和数据点数组成,表示所请求或响应的曲线数据是从起始时间起,以冻结密度为间隔的连续个点的曲线数据数据格式见表

表A.5.9-3 曲线类数据时标数据格式

数据内容	数据格式	字节数
起始时间 ts:分时日月年	见附录 B.15	5
数据冻结密度 m	BIN	1
数据点数 n	BIN	1

数据冻结密度定义见附录。

()日冻结类数据时标 _

日冻结类数据时标的长度为个字节定义见表

表A.5.9-4 日冻结类数据时标数据格式

数据内容	数据格式	字节数
日月年	见附录 B.20	3

日冻结数据是指终端在每日日末点时刻所冻结的数据其中由抄表得到的数据是日末点时刻所抄回冻结的电表数据。

抄表日冻结数据是指终端按主站设置的终端抄表日日末点时刻所抄回冻结的电表数据

(4)连续时间 Td_t

连续时间 _ 数据格式定义见表。

表A.5.9-5 连续时间数据格式

数据内容	数据格式	字节数
起始时间:分时日月年	见附录 B.15	5
结束事件:分时日月年	见附录 B.15	5

连续时间是指读取在指定时间内的所有记录。

2 上行报文¶

1)报文格式

请求历史数据命令上行报文格式见表。

表A.5.9-6 请求历史数据命令上行报文格式

68H

L

68H

C

AFN=0DH

SEQ

数据单元标识1

数据单元1

......

数据单元标识n

数据单元n

EC

CRC

16H

2 响应报文组织规则同第条第款第项

3) $\mathrm { F n }$ 和 $\mathrm { P n }$ 定义

$\mathrm { F n }$ 和定义见表。

4) 的数据单元格式

() ：模拟量历史数据曲线数据单元格式见表。

表A.5.9-7 控制器模拟量历史数据曲线数据单元格式

数据内容	数据格式	字节数
曲线类数据时标 Td_c	见表 A.5.9-3	7
模拟量类型	BIN	1
数据 1	见附录 B.2 或 B.5	2
......	......	......
数据 n	见附录 B.2 或 B.5	2

() $\mathrm { F 2 }$ ：控制器日开关灯记录数据单元格式见表。

表A.5.9-8 控制器日开关灯记录数据单元格式

数据内容	数据格式	字节数
曲线类数据时标 Td_c	见表 A.5.9-3	3
本次发送的记录个数	BIN	1
第 1 次操作时间	见附录 B.1	6
第 1 次操作控制点号	BIN	1
第 1 次操作控制类型	BIN	1
第 1 次操作节能开关档位	BIN	1
......	......	......
第 n 次操作时间	见附录 B.1	6
第 n 次操作控制点号	BIN	1
第 n 次操作控制类型	BIN	1
第 n 次操作节能开关档位	BIN	1

箱指定回路状态变化历史记录数据单元格式见表。

表A.5.9-9 箱回路状态变化历史记录数据单元格式

数据内容	数据格式	字节数
起始时间:分时日月年	见附录 B.15	5
结束时间:分时日月年	见附录 B.15	5
本次发送的记录个数	BIN	1
1-变化时间	见附录 B.1	6
1-变化之前回路状态	BIN	1
1-变化之后回路状态	BIN	1
1-变化原因	BIN	1
......	......	......
n-变化时间	见附录 B.1	6
n-变化之前回路状态	BIN	1
n-变换之后回路状态	BIN	1
n-变化原因	BIN	1

表示回路号。

变化原因：

根据计划操作回路;

根据应急指令操作回路;

根据光照度操作回路;

未知原因操作回路。

() ：箱所有回路状态变化历史记录数据单元格式见表

表A.5.9-10 箱回路状态变化历史记录数据单元格式

数据内容	数据格式	字节数
起始时间:分时日月年	见附录 B.15	5
结束时间:分时日月年	见附录 B.15	5
1-变化时间	见附录 B.1	6
1-回路标识	BS16	2
1-变化之前回路状态	BIN	1
1-变化之后回路状态	BIN	1
1-变化原因	BIN	1
......	......	......
n-操作时间	见附录 B.1	6
n-回路标识	BS16	2
n-变化之前回路状态	BIN	1
n-变化之后回路状态	BIN	1
n-变化原因	BIN	1

路灯箱进出线电参数历史数据曲线数据单元格式见表。

表A.5.9-11 路灯箱进出线电参数历史数据曲线数据单元格式

数据内容	数据格式	字节数
起始时间:分时日月年	见附录 B.15	5
结束时间:分时日月年	见附录 B.15	5
本次发送的记录个数-3n	BIN	1
数据 1 时间	见附录 B.1	6
数据 1-A	电压:见附录 B.7	2
	电流:见附录 B.25	3
	有功功率:见附录 B.2	2
	功率因数:见附录 B.5	2

续表 A.5.9-11

数据内容	数据格式	字节数
数据1-B	电压:见附录B.7	2
	电流:见附录B.25	3
	有功功率:见附录B.2	2
	功率因数:见附录B.5	2
数据1-C	电压:见附录B.7	2
	电流:见附录B.25	3
	有功功率:见附录B.2	2
	功率因数:见附录B.5	2
......	......	......
数据n时间	见附录B.1	6
数据n-A	电压:见附录B.7	2
	电流:见附录B.25	3
	有功功率:见附录B.2	2
	功率因数:见附录B.5	2
数据n-B	电压:见附录B.7	2
	电流:见附录B.25	3
	有功功率:见附录B.2	2
	功率因数:见附录B.5	2
数据n-C	电压:见附录B.7	2
	电流:见附录B.25	3
	有功功率:见附录B.2	2
	功率因数:见附录B.5	2

表示进出线号

单灯电参数历史数据曲线

数据单元格式见表。

表A.5.9-12 单灯电参数历史数据曲线数据单元格式

数据内容	数据格式	字节数
起始时间:分时日月年	见附录 B.15	5
结束时间:分时日月年	见附录 B.15	5
本次发送的记录个数	BIN	1
数据 1 时间	附录 B.1	6
数据 1	电压:见附录 B.7	2
	电流:见附录 B.25	3
	有功功率:见附录 B.2	2
	功率因数:见附录 B.5	2
	漏电流:见附录 B.25	3
	光照度	1
......	......	......
数据 n 时间	附录 B.1	6
数据 n	电压:见附录 B.7	2
	电流:见附录 B.25	3
	有功功率:见附录 B.2	2
	功率因数:见附录 B.5	2
	漏电流:见附录 B.25	3
	光照度	1

单灯故障状态变化历史记录数据单元格式见表

表A.5.9-13 单灯故障状态变化历史记录数据单元格式

数据内容	数据格式	字节数
起始时间:分时日月年	见附录 B.15	5
结束时间:分时日月年	见附录 B.15	5
本次发送的记录个数	BIN	1
1-变化时间	见附录 B.1	6
1-故障前状态状态	BIN	1
1-故障后状态	BIN	1
......	......	......
n-变化时间	见附录 B.1	6
n-故障前状态	BIN	1
n-故障后状态	BIN	1

Pn表示回路号¶

单灯电压历史数据曲线数据单元格式见表。

表A.5.9-14 单灯电压历史数据曲线数据单元格式

数据内容	数据格式	字节数
曲线类数据时标 Td_c	见表 A.5.9-3	7
数据 1	见附录 B.7	2
......	......	......
数据 n	见附录 B.7	2

单灯电流历史数据曲线数据单元格式见表

表A.5.9-15 单灯电流历史数据曲线数据单元格式

数据内容	数据格式	字节数
曲线类数据时标 Td_c	见表 A.5.9-3	7
数据 1	见附录 B.25	3
......	......	......
数据 n	见附录 B.25	3

( ) ：单灯有功功率历史数据曲线数据单元格式见表。

表A.5.9-16 单灯有功功率数据曲线数据单元格式

数据内容	数据格式	字节数
曲线类数据时标 Td_c	见表 A.5.9-3	7
数据 1	见附录 B.2	2
......	......	......
数据 n	见附录 B.2	2

单灯功率因数历史数据曲线数据单元格式见表

表A.5.9-17 单灯功率因数历史数据曲线数据单元格式

数据内容	数据格式	字节数
曲线类数据时标 Td_c	见表 A.5.9-3	7
数据 1	见附录 B.5	2
......	......	......
数据 n	见附录 B.5	2

( ) ：单灯视在功率历史数据曲线数据单元格式见表

表A.5.9-18 单灯视在功率历史数据曲线数据单元格式

数据内容	数据格式	字节数
曲线类数据时标 Td_c	见表 A.5.9-3	7
数据 1	见附录 B.2	2
......	......	......
数据 n	见附录 B.2	2

( ) ：单灯无功功率历史数据曲线数据单元格式见表。

表A.5.9-19 单灯无功功率历史数据曲线数据单元格式

数据内容	数据格式	字节数
曲线类数据时标 Td_c	见表 A.5.9-3	7
数据 1	见附录 B.2	2
......	......	......
数据 n	见附录 B.2	2

A.5.10 请求事件数据( )¶

1 下行报文¶

1)报文格式

请求事件数据命令下行报文格式见表。

表A.5.10-1 请求事件数据命令下行报文格式

68H

L

68H

C

AFN=0EH

SEQ

数据单元标识

数据单元

Tp

CRC

16H

2) $\mathrm { F n }$ 和 $\mathrm { P n }$ 定义

$\mathrm { F n }$ 和 $\mathrm { P n }$ 定义见表。

表A.5.10-2 请求事件数据命令Fn定义

Fn	名称及说明	Pn
F1	请求重要事件	P0
F2	请求一般事件	P0
F3-F248	备用

3) , 数据单元格式

数据单元格式见表。

表A.5.10-3 请求事件记录指针数据单元格式

数据内容	数据格式	字节数
请求事件记录起始指针 Pm	BIN	1
请求事件记录结束指针 Pn	BIN	1

所请求的事件记录个数满足下列计算公式：

\[ \text {当} \mathrm{Pm} < \mathrm{Pn} \text {时,} \mathrm{Y} = \mathrm{Pn} - \mathrm{Pm}\tag{3} \]

\[ \text { 当 } \mathrm{Pm} > \mathrm{Pn} \text { 时, } \mathrm{Y} = 2 5 6 + \mathrm{Pn} - \mathrm{Pm}\tag{4} \]

2 上行报文¶

1)报文格式

请求事件数据命令上行报文格式见表。

表A.5.10-4 请求事件数据命令上行报文格式

68H

L

68H

C

AFN=0EH

SEQ

数据单元标识

数据单元

EC

CRC

16H

2) $\mathrm { F n }$ 和 $\mathrm { P n }$ 定义

$\mathrm { F n }$ 和 $\mathrm { P n }$ 定义见表。

3 的数据单元格式数据单元格式见表

表A.5.10-5 F1,F2数据单元格式

数据内容	数据格式	字节数
当前重要事件计数器 EC1	BIN	1
当前一般事件计数器 EC2	BIN	1
本帧报文传送的事件记录起始指针 Pm	BIN	1
本帧报文传送的事件记录结束指针 Pn	BIN	1
事件记录 1
......	......	......
事件记录 Y

终端在响应主站请求事件数据事件记录时如响应报文无法用单帧报文传完应采用多帧报文传送

4)事件记录格式

事件记录格式见表。

表A.5.10-6 数据记录数据单元格式

数据内容	数据格式	字节数
事件代码 ERC	BIN	1
事件记录长度 Le	BIN	1
事件记录内容 Byte_1
......	......	......
事件记录内容 Byte_Le

事件代码见附录。

事件记录长度事件记录内容的字节数即一个事件记录的长度是个字节

5)各事件记录的数据格式

对于定义的事件：

() ：失电记录

事件记录的数据格式见表。

表A.5.10-7 ACU失电记录数据单元格式

数据内容	数据格式	字节数
ERC=1	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1

记录类型： $0 \mathbf { x } 0 0$ 事件恢复; 事件开始。

() ：回路正常开灯成功记录

事件记录的数据格式见表。

表A.5.10-8 正常开灯成功记录数据单元格式

数据内容	数据格式	字节数
ERC=2	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5

注：该常常适用于终端类型状态。

() ：回路正常开灯失败记录

事件记录的数据格式见表。

表A.5.10-9 正常开灯失败记录数据单元格式

数据内容	数据格式	字节数
ERC=3	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5

注该常常适用于终端类型状态

回路正常关灯成功记录

事件记录的数据格式见表。

表A.5.10-10 正常关灯成功记录数据单元格式

数据内容	数据格式	字节数
ERC=4	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5

注：该常常适用于终端类型状态。

() ：回路正常关灯失败记录

事件记录的数据格式见表。

表A.5.10-11 正常关灯失败记录数据单元格式

数据内容	数据格式	字节数
ERC=5	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5

注：该常常适用于终端类型状态。

(6)ERC6：回路异常开灯记录

事件记录的数据格式见表。

表A.5.10-12 异常开灯记录数据单元格式

数据内容	数据格式	字节数
ERC=6	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1
异常开灯原因	BIN	1

记录类型事件恢复事件开始
异常开灯原因：未知; 调试。

注该常常适用于终端类型状态

() ：回路异常关灯记录

事件记录的数据格式见表。

表A.5.10-13 异常关灯记录数据单元格式

数据内容	数据格式	字节数
ERC=7	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1
异常开灯原因	BIN	1

记录类型：事件恢复; 事件开始。

异常开灯原因：未知; 调试。

注：该常常适用于终端类型状态。

() ：模拟量越上限(关灯时间内)记录

事件记录的数据格式见表。

表A.5.10-14 模拟量越上限(关灯时间内)记录数据单元格式

数据内容	数据格式	字节数
ERC=8	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1
进出线 ID	BIN	1
相位	BIN	1
模拟量类型	BIN	1
模拟量当前值	附录 B.2 或 B.5	2

记录类型事件恢复事件开始

模拟量类型及数据的数据格式参见表

() ：模拟量越上限(开灯时间内)记录

事件记录的数据格式见表。

表A.5.10-15 模拟量越上限(开灯时间内)记录数据单元格式

数据内容	数据格式	字节数
ERC=9	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1
进出线 ID	BIN	1
相位	BIN	1
模拟量类型	BIN	1
报警点当前值	附录 B.2 或 B.5	2

记录类型： $0 \mathbf { x } 0 0$ 事件恢复; 事件开始。

模拟量类型及数据的数据格式参见表。

( ) ：模拟量越下限(开灯时间内)记录事件记录的数据格式见表

表A.5.10-16 模拟量越下限(开灯时间内)记录数据单元格式

数据内容	数据格式	字节数
ERC=10	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1
进出线 ID	BIN	1
相位	BIN	1
模拟量类型	BIN	1
报警点当前值	附录 B.2 或 B.5	2

记录类型： $0 \mathbf { x } 0 0$ 事件恢复; 事件开始。
模拟量类型及数据的数据格式参见表。

( ) ：终端通信故障记录

事件记录的数据格式见表。

表A.5.10-17 终端通信故障记录数据单元格式

数据内容	数据格式	字节数
ERC=11	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1

记录类型事件恢复事件开始

( ) ：接口转换模块故障记录

事件记录的数据格式见表。

表A.5.10-18 接口转换模块故障记录数据单元格式

数据内容	数据格式	字节数
ERC=12	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1

记录类型事件恢复事件开始

接触器档位正常切换记录事件记录的数据格式见表。

表A.5.10-19 接触器档位正常切换记录数据单元格式

数据内容	数据格式	字节数
ERC=13	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
接触器 1 DI 状态	BIN	1
接触器 2 DI 状态	BIN	1
接触器 3 DI 状态	BIN	1

注该常常适用于终端类型状态

接触器档位切换失败记录事件记录的数据格式见表。

表A.5.10-20 接触器档位切换失败记录数据单元格式

数据内容	数据格式	字节数
ERC=14	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
接触器 1 DI 状态	BIN	1
接触器 2 DI 状态	BIN	1
接触器 3 DI 状态	BIN	1

注：该常常适用于终端类型状态。

( ) ：单灯正常开灯记录

事件记录的数据格式见表 A.5.10-21。

表A.5.10-21 单灯正常开灯数据单元格式

数据内容	数据格式	字节数
ERC=15	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
开灯成功数 m	BIN	2
开灯失败数 n	BIN	2
失败灯号 1	BIN	2
失败灯号 2	BIN	2
......	......	......
失败灯号 n	BIN	2

注该常常适用于终端类型状态

( ) ：单灯正常关灯记录

事件记录的数据格式见表。

表A.5.10-22 单灯正常关灯记录数据单元格式

数据内容	数据格式	字节数
ERC=16	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
关灯成功数 m	BIN	2
关灯失败数 n	BIN	2
失败灯号 1	BIN	2
失败灯号 2	BIN	2
......	......	......
失败灯号 n	BIN	2

注：该常常适用于终端类型状态。

( ) ：单灯异常开灯记录

事件记录的数据格式见表。

表A.5.10-23 单灯异常开灯记录数据单元格式

数据内容	数据格式	字节数
ERC=17	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1
灯具序号	BIN	2
异常开灯原因	BIN	1

记录类型事件恢复事件开始

异常开灯原因未知调试

注该常常适用于终端类型状态

( ) ：单灯异常关灯记录

事件记录的数据格式见表。

表A.5.10-24 单灯异常关灯记录数据单元格式

数据内容	数据格式	字节数
ERC=18	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1
灯具序号	BIN	2
异常关灯原因	BIN	1

记录类型：事件恢复; 事件开始。

异常关灯原因：未知; 调试。

注：该常常适用于终端类型状态。

( ) ：单灯电流过大记录

事件记录的数据格式见表。

表A.5.10-25 单灯电流过大记录数据单元格式

数据内容	数据格式	字节数
ERC=19	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1
灯具序号	BIN	2
发生时电流	见附录 B.25	2
* 发生时控制态	BIN	1

记录类型：事件恢复; 事件开始。

( ) ：单灯电流过小记录

事件记录的数据格式见表。

表A.5.10-26 单灯电流过小记录数据单元格式

数据内容	数据格式	字节数
ERC=20	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1
灯具序号	BIN	2
发生时电流	见附录 B.25	2
* 发生时控制态	BIN	1

记录类型：事件恢复; 事件开始。
( ) ：单灯电容故障记录
事件记录的数据格式见表。

表A.5.10-27 单灯电容故障记录数据单元格式

数据内容	数据格式	字节数
ERC=21	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1
灯具序号	BIN	2
发生时电流	见附录 B.25	2
发生时功率因数	见附录 B.5	2
* 发生时控制态	BIN	1

记录类型：事件恢复; 事件开始。

( ) ：单灯灯具故障记录

事件记录的数据格式见表。

表A.5.10-28 单灯灯具故障记录数据单元格式

数据内容	数据格式	字节数
ERC=22	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1
灯具序号	BIN	2
发生时电压	见附录 B.7	2
发生时电流	见附录 B.25	2
* 发生时控制态	BIN	1

记录类型：事件恢复; 事件开始。

( ) ：单灯熔丝故障记录

事件记录的数据格式见表。

表A.5.10-29 单灯熔丝故障记录数据单元格式

数据内容	数据格式	字节数
ERC=23	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1
灯具序号	BIN	2
发生时电压	见附录 B.7	2
发生时电流	见附录 B.25	2
* 发生时控制态	BIN	1

记录类型：事件恢复; 事件开始。

( ) ：单灯通信故障记录

事件记录的数据格式见表。

表A.5.10-30 单灯通信故障记录数据单元格式

数据内容	数据格式	字节数
ERC=24	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
终端控制器设备序号	BIN	2
最近一次成功通信时间	见附录 B.15	5

设施物理状态报警记录

事件记录的数据格式见表。

表A.5.10-31 设施物理状态报警记录数据单元格式

数据内容	数据格式	字节数
ERC=25	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1
设施编号(遥信点号)	BIN	1
遥信量类型	BIN	1
设施状态	BIN	1

记录类型：事件恢复; 事件开始。

( ) ：进线缺相事件记录

事件记录的数据格式见表。

表A.5.10-32 进线缺相记录数据单元格式

数据内容	数据格式	字节数
ERC=26	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1
三相进线当前缺相状态	BIN	1

记录类型事件恢复事件开始

三相进线当前缺相状态：

D7	D6	D5	D4	D3	D2	D1	D0
X7	X6	C相启用	B相启用	A相启用	C相	B相	A相

：位置表示相缺失; 表示相正常供电。

：位置表示相进线启用; 表示未接; 时值无意义。

位置表示相进线启用表示未接时值无意义。

：位置表示相进线启用; 表示未接; 时值无意义。

用于标志进线编号本协议支持进线描述

表示第进线;

表示第或者更多进线

( ) ：门磁状态变化事件记录

事件记录的数据格式见表。

表A.5.10-33 进线缺相记录数据单元格式

数据内容	数据格式	字节数
ERC=27	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1
门磁状态(报警)	BIN	1

记录类型： ,门磁状态; ,门被打开,报警。

记录类型门磁状态门被打开是正常工作下的

开门告警。

记录类型门磁状态门被关闭报警消除

( ) ：校时失败事件记录

事件记录的数据格式见表。

表A.5.10-34 校时失败记录数据单元格式

数据内容	数据格式	字节数
ERC=28	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
设备校时前时间:秒分时日月年	见附录 B.1	1
设备校时后时间:秒分时日月年	见附录 B.1	1

( ) ：校时成功事件记录

事件记录的数据格式见表。

表A.5.10-35 校时成功记录数据单元格式

数据内容	数据格式	字节数
ERC=29	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
设备校时前时间:秒分时日月年	见附录 B.1	1
设备校时后时间:秒分时日月年	见附录 B.1	1

箱防雷失效事件记录¶

事件记录的数据格式见表。

表A.5.10-36 校时成功记录数据单元格式

数据内容	数据格式	字节数
ERC=30	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1

记录类型： $0 \mathbf { x } 0 0$ 事件恢复; 事件开始。

( ) ：回路切换事件记录

事件记录的数据格式见表。

表A.5.10-37 回路切换事件记录数据单元格式

数据内容	数据格式	字节数
ERC=33	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
回路标识	BS16	1
切换前回路状态	BIN	1
切换后回路状态	BIN	1
切换类型	BIN	1

切换类型定义如下：

根据计划自主操作应急操作

根据光照度操作;

未知原因操作(其他)。

（32）ERC34：回路状态异常事件记录事件记录的数据格式见表

表A.5.10-38 回路状态异常事件记录数据单元格式

数据内容	数据格式	字节数
ERC=34	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1
回路标识	BS16	1
当前回路控制状态	BIN	1
当前回路复核状态	BIN	1

如检查确认值没有对应的回路状态值则回路状态值为,异常。

出线状态异常事件记录¶

事件记录的数据格式见表。

表A.5.10-39 出线状态异常事件记录数据单元格式

数据内容	数据格式	字节数
ERC=35	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1
出线 ID	BIN	1
出线相位	BIN	1
隶属回路的控制状态	BIN	1
出线当前状态	BIN	1

故障状态：中, 位表示电流, 位表示电压, 表示有功功率, 位表示功率因子。

对于2bit中：

发现没有值根据隶属回路的理论状态应该有值

发现有值(根据隶属回路的理论状态,应该为 );

发现值下降超过设定百分比根据隶属回路的理论状态,应该有值);

发现值上升超过设定百分比(根据隶属回路的理论状态,应该有值)。

( ) ：灯杆漏电事件记录

事件记录的数据格式见表。

表A.5.10-40 单灯漏电流记录数据单元格式

数据内容	数据格式	字节数
ERC=36	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1
单灯设备序号	BIN	2
发生时漏电流	见附录 B.25	2
发生时杆电压	见附录 B.7	2

记录类型：事件恢复; 事件开始。

( ) ：灯杆防雷器失效事件记录

事件记录的数据格式见表。

表A.5.10-41 灯杆防雷器失效记录数据单元格式

数据内容	数据格式	字节数
ERC=37	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1
单灯设备序号	BIN	2

记录类型：事件恢复; 事件开始。

( ) ：断线报警事件记录

事件记录的数据见表。

表A.5.10-42 断线报警记录数据格式单元

数据内容	数据格式	字节数
ERC=38	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1
监测出线 ID	BIN	1
报警状态	BIN	1

记录类型：事件恢复; 事件开始。

报警状态：正常, 被盗; 非法接入。

( ) ：光感报警事件记录

事件记录的数据见表。

表A.5.10-43 光感报警记录数据格式单元

数据内容	数据格式	字节数
ERC=39	BIN	1
长度 Le	BIN	1
发生时间:分时日月年	见附录 B.15	5
记录类型	BIN	1
回路 ID	BIN	1
报警状态	BIN	1

记录类型：事件恢复; 事件开始。

报警状态光照度低于开灯光照度阈值关照度高于关灯光照度阈值。

注此事件只有在启用光照度辅助时有效

( ) ：升级成功事件记录

事件记录的数据格式见表。

表A.5.10-44 升级成功事件记录数据单元格式

数据内容	数据格式	字节数
ERC=51	BIN	1
长度 Le	BIN	1
发生时间	见附录 A.1	6
记录类型	BIN	1
当前版本号	ASCII	8

记录类型：升级成功; 升级失败。

版本号：××.××.××。

( ) ：单灯状态变化记录

事件记录的数据格式见表 A.5.10-45。

表A.5.10-45 单灯状态变化记录数据单元格式

数据内容	数据格式	字节数
ERC=52	BIN	1
长度 Le	BIN	1
发生时间	见附录 A.1	6
记录类型	BIN	1
灯具序号	BIN	2
开关灯状态	BIN	1
节能档位	BIN	1
电压	见附录 A.7	2
电流	见附录 A.25	3
有功功率	见附录 A.2	2
功率因数	见附录 A.5	2

开关灯状态：开, 关, 节能开关调档。

节能开关档位当开关灯状态为时有效范围为

A.5.11 数据转发( )¶

1 下行报文¶

1)报文格式

数据转发命令下行报文格式见表。

表A.5.11-1 数据转发命令下行报文格式

68H

L

68H

C

AFN=10H

数据单元标识

数据单元

Tp

CRC

16H

2) $\mathrm { F n }$ 和 $\mathrm { P n }$ 定义

$\mathrm { F n }$ 和 $\mathrm { P n }$ 定义见表。

表A.5.11-2 数据转发命令 $\mathbf { F n } / \mathbf { P n }$ 定义

Fn	名称及说明	Pn
组1
F1	透明转发(下行)	P0
F2	透明转发(上行)	P0
组2
F9	FTP升级命令	P0
F12	请求协议升级	P0
F13	协议升级内容应答	P0

3) 的数据单元格式

() ：数据转发

透明转发数据单元格式见表。

表A.5.11-3 透明转发数据单元格式

数据内容	数据格式	单位	字节数
终端通信端口号	BIN		1
透明转发通信控制字	BS8		1
透明转发接收等待报文超时时间	BS8	10ms 或 1s	1
透明转发接收等待字节超时时间	BIN	10ms	1
透明转发内容字节数 k	BIN	字节	2
透明转发内容			k

终端通信端口号：数据范围。

转发通信控制字定义如表。

表A.5.11-4 转发通信控制字定义

D7	D6	D5	D4	D3	D2	D1	D0
Baud(bps):0~7 依次表示300,600,1200,2400,4800,7200,9600,19200			0/1:1/2停止位	0/1:无/有校验	0/1:偶/奇校验	0~3:5-8 位数

透明转发接收等待报文超时时间：

：按位表示本字节编码组成的数据的单位,置“”： ,置“”：。

编码表示透明转发接收等待报文超时时间的数值数值范围。

() ：升级命令

数据体格式见表。

表A.5.11-5 FTP升级命令数据单元格式

数据内容	数据格式	单位	字节数
FTP 服务器 IP 地址	BIN		4
FTP 服务器端口号	BIN		2
FTP 服务器 IP 备用地址	BIN		4
FTP 服务器备用端口号	BIN		2
用户名	BIN		10
用户登录密码	BIN		10
服务器文件路径	ASCII	字节	40
备用服务器文件路径	ASCII	字节	40
文件名 1	ASCII	字节	20
文件名 2	ASCII	字节	20
文件名 3	ASCII	字节	20
文件名 4	ASCII	字节	20
文件名 5	ASCII	字节	20

() ：请求协议升级

协议升级数据格式见表。

表A.5.11-6 协议升级数据格式

数据内容	数据格式	单位	字节数
升级文件名	ASCII	字节	30
升级版本号	ASCII	字节	8
升级文件大小	BIN	字节	4

升级文件名定义规范：厂商名称_模块类型_程序名称,长度不足字节末尾补

升级版本号：。

() ：协议升级内容应答

协议升级数据格式见表。

表A.5.11-7 协议升级数据格式

数据内容	数据格式	单位	字节数
总分包数	BIN	字节	2
当前分包数	BIN	字节	2
本次下发升级内容大小 n	BIN	字节	2
升级文件内容	BIN	字节	n

2 上行报文¶

1)报文格式

数据转发命令上行报文格式见表。

表A.5.11-8 数据转发命令上行报文格式

68H

L

68H

C

AFN=10H

数据单元标识

数据单元

EC

CRC

16H

2) $\mathrm { F n }$ 和 $\mathrm { P n }$ 定义

$\mathrm { F n }$ 和 $\mathrm { P n }$ 定义见表。

3) $\mathrm { F n }$ 的数据单元格式

() ：转发应答

转发应答数据格式见表。

表A.5.11-9 转发应答数据单元格式

数据内容	数据格式	字节数
终端通信端口号	BIN	1
转发内容字节数 k	BIN	2
转发内容		k

终端通信端口号：数据范围。

() ：升级命令应答

终端收到主站下发的升级命令后对下行报文的应答见确认/否认。

该指令本身并没有进行升级,待设备收到该指令后,设备自动按自身的情况,向服务器下载升级文件,完成下载后自主完成升级升级后通过事件通知平台系统

A.6 不同接口下支持协议指令的分类¶

表A.6 不同接口下支持协议指令

AFN	Fn	兼容老协议 Fn	名称及说明	接口A	接口B	接口C	接口D
00 确认/否认	F1	F1	全部数据单元标识进行确认	●	●	●	●
00 确认/否认	F2	F2	全部数据单元标识进行否认	●	●	●	●
00 确认/否认	F3	F3	按数据单元标识确认和否认	●	●	●	●
00 确认/否认	F4	F4	安全认证错误应答	●	●	●	●

01 复位	F1	F1	终端复位	●	●	●
01 复位	F2	F2	GPRS 重连指令	●		●
01 复位	F3		终端模块复位	●	●	●

02 链路检测	F1	F1	登录	●		●

续表 A.6

AFN	Fn	兼容老协议 Fn	名称及说明	接口A	接口B	接口C	接口D
02 链路检测	F2	F2	退出登录	●		●
02 链路检测	F3	F3	心跳	●	●	●
04 设置/0A 查询	F1	F1	终端上行通信口通信参数设置	●		●
04 设置/0A 查询	* F2	F2	主站 IP 地址和端口	●		●
04 设置/0A 查询	F3	F3	终端事件记录配置设置	●	●	●
04 设置/0A 查询	* F4	F4	设备基本信息	●		●
04 设置/0A 查询	F5	F5	终端事件检测配置参数	●	●	●
04 设置/0A 查询	* F6	F6	单灯事件检测配置参数	●	●	●
04 设置/0A 查询	F7	F7	终端级联通信参数	●	●	●
04 设置/0A 查询	F8		设置主站 RSA 公钥对(n, e1)	●	●	●
04 设置/0A 查询	F9	F9	控制器开关灯时间参数	●	●	●
04 设置/0A 查询	F10	F10	电能表参数	●
04 设置/0A 查询	F11	F11	信息量检测间隔时间参数	●	●	●
04 设置/0A 查询		F12	控制回路参数	●		●
04 设置/0A 查询		F13	控制器、单灯分组自动控制参数	●	●	●
04 设置/0A 查询		F19	单灯自动控制参数	●	●	●
04 设置/0A 查询		F20	单灯分组参数	●	●	●
04 设置/0A 查询	F24		门磁等相关报警参数	●
04 设置/0A 查询		F25	遥信量分类参数	●		●
04 设置/0A 查询	* F26	F26	模拟量分类限值参数	●		●
04 设置/0A 查询	F27		控制回路与 DO 之间的定义	●
04 设置/0A 查询	F28		回路控制模式 ID 定义	●
04 设置/0A 查询	F29		DI 与 DO 关系设置	●
04 设置/0A 查询	F30		箱回路每日节能运行设置	●

续表 A.6

AFN	Fn	兼容老协议 Fn	名称及说明	接口A	接口B	接口C	接口D
04 设置/0A 查询	F31		箱回路运行临时预约设置	●
04 设置/0A 查询	F32		回路节能运行模型定义	●
04 设置/0A 查询	* F33	F33	照度计运行参数	●	●	●
04 设置/0A 查询	F41		灯具基本参数	●	●	●
04 设置/0A 查询	F42	F17	终端控制器参数设置	●	●	●
04 设置/0A 查询	F43	F18	终端控制器与灯具关系参数	●	●	●
04 设置/0A 查询	F45		设置单灯运行模式	●	●	●
04 设置/0A 查询	F46		单灯节能运行模式定义	●	●	●
04 设置/0A 查询	F47		设置单灯组运行模式	●	●	●
04 设置/0A 查询	F48		设置单灯组预约控制(周期)	●	●	●
04 设置/0A 查询	F49		单灯分组设定	●	●	●
04 设置/0A 查询	F60		单灯照度开关阈值设置	●	●	●
04 设置/0A 查询	F61		单灯开关模式选择	●	●	●
05 控制		F1	控制器遥控操作	●
05 控制		F4	删除报警数据	●
05 控制		F17	新增控制器预约控制	●
05 控制		F18	删除控制器预约控制	●
05 控制	F21		回路应急控制(遥控)	●
05 控制	F22		控制箱现场维护通知	●
05 控制	F31	F31	对时命令	●	●	●
05 控制	F2	F2	单灯遥控操作	●	●	●
05 控制	F3	F3	单灯组遥控操作	●	●	●
05 控制	F9	F9	终端控制器轮询状态切换	●	●	●
05 控制	* F10	F10	终端控制器复位	●	●	●
05 控制	* F11	F11	终端控制器组复位	●	●	●

续表 A.6

AFN	Fn	兼容老协议 Fn	名称及说明	接口A	接口B	接口C	接口D
05 控制		F12	新增单灯预约控制	●	●	●
05 控制		F13	新增单灯组预约控制	●	●	●
05 控制		F14	删除单灯预约控制	●	●	●
05 控制		F15	删除单灯组预约控制	●	●	●
05 控制	* F32		终端控制器设备替换指令	●	●	●

09 终端信息	* F1	F1	终端信息	●	●	●
09 终端信息	F2		终端功能模块信息	●	●	●

0C 实时数据	F2	F2	终端日历时钟	●	●	●
0C 实时数据		F3	节能开关档位	●
0C 实时数据	F9	F9	模拟量查询	●	●	●
0C 实时数据	F10	F10	遥信量查询	●	●	●
0C 实时数据	F11	F11	模拟量批量查询	●	●	●
0C 实时数据	F12	F12	遥信量批量查询	●	●	●
0C 实时数据	F17	F17	智能电表电量查询	●
0C 实时数据		F34	单灯电压查询	●	●	●
0C 实时数据		F35	单灯电流查询	●	●	●
0C 实时数据		F36	单灯有功功率查询	●	●	●
0C 实时数据		F37	单灯功率因数查询	●	●	●
0C 实时数据		F38	单灯视在功率查询	●	●	●
0C 实时数据		F39	单灯无功功率查询	●	●	●
0C 实时数据	F41		路控制状态查询	●
0C 实时数据	F4	F4	单灯轮询当前状态查询	●	●
0C 实时数据	F25	F25	发现新终端控制器查询	●	●	●

续表 A.6

AFN	Fn	兼容老协议 Fn	名称及说明	接口A	接口B	接口C	接口D
0C 实时数据	F33	F33	单灯运行状态查询	●	●	●
0C 实时数据	F64		单灯操作/运行状态批量查询	●	●	●
0C 实时数据	F66		终端控制器自身状态查询	●	●	●
0C 实时数据	F67		终端控制器自身状态批量查询	●	●	●
0C 实时数据	F68		终端控制器自身通信值批量查询	●	●	●
0C 实时数据	F69		单灯电参数查询	●	●	●
0C 实时数据	F42		回路模拟量查询	●

0D 历史数据查询		F1	控制器模拟量历史数据曲线	●
0D 历史数据查询		F2	控制器日开关灯记录	●
0D 历史数据查询		F9	日电冻结智能电表电量数据	●
0D 历史数据查询		F17	单灯电压历史数据曲线	●	●	●
0D 历史数据查询		F18	单灯电流历史数据曲线	●	●	●
0D 历史数据查询		F19	单灯有功功率历史数据曲线	●	●	●
0D 历史数据查询		F20	单灯功率因数历史数据曲线	●	●	●
0D 历史数据查询		F21	单灯视在功率历史数据曲线	●	●	●
0D 历史数据查询		F22	单灯无功功率历史数据曲线	●	●	●
0D 历史数据查询	F41		箱指定回路状态变化历史记录	●
0D 历史数据查询	F42		箱所有回路状态变化历史记录	●
0D 历史数据查询	F43		路灯箱进出线线电参数历史数据曲线	●
0D 历史数据查询	F61		单灯电参数历史数据曲线	●	●	●
0D 历史数据查询	F62		单灯故障状态变化历史记录	●	●	●

0E 事件查询	F1		请求重要事件	●	●	●

续表 A.6

AFN	Fn	兼容老协议 Fn	名称及说明	接口A	接口B	接口C	接口D
0E 事件查询	F2		请求一般事件	●	●	●

10 数据转发	F1		转发(下行)	●	●	●	●
10 数据转发	F2		转发(上行)	●	●	●	●
10 数据转发	F9		FTP 升级命令	●	●	●
10 数据转发	F12		FTP 升级命令	●	●	●
10 数据转发	F13		FTP 升级结果	●	●	●

附录B 数据格式说明¶

B.1 数据格式01¶

格式定义见表。

表B.1 数据格式01定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
秒	BCD码十位				BCD码个位
分	BCD码十位				BCD码个位
时	BCD码十位				BCD码个位
日	BCD码十位				BCD码个位
星期-月	星期BCD码个位			月BCD码十位	月BCD码个位
年	BCD码十位				BCD码个位

星期定义如下编码表示表示无效依次表示星期一至星期日。

B.2 数据格式02¶

格式定义见表。

表B.2-1 数据格式02定义

字节名称	字节格式
字节名称	D7	D6	D5	D4	D3	D2	D1	D0
BYTE 1	BCD 码十位				BCD 码个位
BYTE 2	G3	G2	G1	S	BCD 码百位

G1,G2,G3定义见表 B.2-2。

表B.2-2 G1,G2,G3定义

G3	G2	G1	含义
0	0	0	$1 0^{4}$
0	0	1	$1 0^{3}$
0	1	0	$1 0^{2}$
0	1	1	$1 0^{1}$
1	0	0	$1 0^{0}$
1	0	1	$1 0^{- 1}$
1	1	0	$1 0^{- 2}$
1	1	1	$1 0^{- 3}$

的定义表示数据为正值表示数据为负值以下含义相同

B.3 数据格式03¶

格式定义见表。

表B.3 数据格式03定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
BYTE 1	BCD 码十位				BCD 码个位
BYTE 2	BCD 码千位				BCD 码百位
BYTE 3	BCD 码十万位				BCD 码万位
BYTE 4	0	G	0	S	BCD 码百万位

的定义： ,表示单位为或厘; ,表示单位为或元。

B.4 数据格式04¶

格式定义见表 B.4。

表B.4 数据格式04定义

字节名称	字节格式
字节名称	D7	D6	D5	D4	D3	D2	D1	D0
BYTE1	S0	BCD码十位(0-7)			BCD码个位

定义： ,表示上浮; ,表示下浮。

B.5 数据格式05¶

格式定义见表B.5。

表B.5 数据格式05定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
BYTE 1	BCD 码个位				BCD 码十分位
BYTE 2	S	BCD 码百位			BCD 码十位

B.6 数据格式06¶

格式定义见表。

表B.6 数据格式06定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
BYTE 1	BCD 十分位				BCD 百分位
BYTE 2	S	BCD 十位			BCD 个位

B.7 数据格式07¶

格式定义见表 B.7。

表B.7 数据格式07定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
BYTE 1	BCD 个位				BCD 十分位
BYTE 2	BCD 百位				BCD 十位

B.8 数据格式08¶

格式定义见表。

表B.8 数据格式08定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
BYTE 1	BCD 码十位				BCD 码个位
BYTE 2	BCD 码千位				BCD 码百位

B.9 数据格式09¶

格式定义见表。

表B.9 数据格式09定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
BYTE 1	BCD 码千分位				BCD 码万分位
BYTE 2	BCD 码十分位				BCD 码百分位
BYTE 3	S	BCD 码十位			BCD 码个位

B.10 数据格式10¶

格式定义见表B.10。

表B.10 数据格式10定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
BYTE 1	BCD 码十位				BCD 码个位
BYTE 2	BCD 码千位				BCD 码百位
BYTE 3	BCD 码十万位				BCD 码万位

B.11 数据格式11¶

格式定义见表B.11。

表B.11 数据格式11定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
BYTE 1	BCD 码十分位				BCD 码百分位
BYTE 2	BCD 码十位				BCD 码个位
BYTE 3	BCD 码千位				BCD 码百位
BYTE 4	BCD 码十万位				BCD 码万位
BYTE5	BCD 码千万位				BCD 码百万位

B.12数据格式12¶

格式定义见表。

表B.12 数据格式12定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
BYTE 1	BCD 码十位				BCD 码个位
BYTE 2	BCD 码千位				BCD 码百位
BYTE 3	BCD 码十万位				BCD 码万位
BYTE 4	BCD 码千万位				BCD 码百万位
BYTE 5	BCD 码十亿位				BCD 码亿位
BYTE6	BCD 码千亿位				BCD 码百亿位

B.13 数据格式13

格式定义见表。

表B.13 数据格式13定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
BYTE 1	BCD码千分位				BCD码万分位
BYTE 2	BCD码十分位				BCD码百分位
BYTE 3	BCD码十位				BCD码个位
BYTE 4	BCD码千位				BCD码百位

B.14 数据格式14

格式定义见表。

表B.14 数据格式14定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
BYTE 1	BCD 码千分位				BCD 码万分位
BYTE 2	BCD 码十分位				BCD 码百分位
BYTE 3	BCD 码十位				BCD 码个位
BYTE 4	BCD 码千位				BCD 码百位
BYTE5	BCD 码十万位				BCD 码万位

B.15 数据格式15¶

格式定义见表。

表B.15 数据格式15定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
分	BCD 码十位				BCD 码个位
时	BCD 码十位				BCD 码个位
日	BCD 码十位				BCD 码个位
月	BCD 码十位				BCD 码个位
年	BCD 码十位				BCD 码个位

B.16 数据格式16¶

格式定义见表。

表B.16 数据格式16定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
秒	BCD 码十位				BCD 码个位
分	BCD 码十位				BCD 码个位
时	BCD 码十位				BCD 码个位
日	BCD 码十位				BCD 码个位

B.17 数据格式17¶

格式定义见表。

表B.17 数据格式17定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
分	BCD 码十位				BCD 码个位
时	BCD 码十位				BCD 码个位
日	BCD 码十位				BCD 码个位
月	BCD 码十位				BCD 码个位

B.18 数据格式18¶

格式定义见表B.18。

表B.18 数据格式18定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
分	BCD 码十位				BCD 码个位
时	BCD 码十位				BCD 码个位
日	BCD 码十位				BCD 码个位

B.19 数据格式19¶

格式定义见表。

表B.19 数据格式19定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
分	BCD 码十位				BCD 码个位
时	BCD 码十位				BCD 码个位

B.20 数据格式20¶

格式定义见表。

表B.20 数据格式20定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
日	BCD 码十位				BCD 码个位
月	BCD 码十位				BCD 码个位
年	BCD 码十位				BCD 码个位

B.21 数据格式21¶

格式定义见表。

表B.21 数据格式21定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
月	BCD 码十位				BCD 码个位
年	BCD 码十位				BCD 码个位

B.22 数据格式22¶

格式定义见表 B.22。

表B.22 数据格式22定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
BYTE1	BCD 码个位				BCD 码十分位

B.23 数据格式23¶

格式定义见表。

表B.23 数据格式23定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
BYTE 1	BCD码千分位				BCD码万分位
BYTE 2	BCD码十分位				BCD码百分位
BYTE 3	BCD码十位				BCD码个位

B.24 数据格式24

格式定义见表 B.24。

表B.24 数据格式24定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
时	BCD 码十位				BCD 码个位
日	BCD 码十位				BCD 码个位

B.25 数据格式25¶

格式定义见表B.25。

表B.25 数据格式25定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
BYTE 1	BCD 码百分位				BCD 码千分位
BYTE 2	BCD 码个位				BCD 码十分位
BYTE 3	S	BCD 码百位			BCD 码十位

B.26 数据格式26¶

格式定义见表B.26。

表B.26 数据格式26定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
BYTE 1	BCD 百分位				BCD 千分位
BYTE 2	BCD 个位				BCD 十分位

B.27 数据格式27¶

格式定义见表。

表B.27 数据格式27定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
BYTE 1	BCD 码十位				BCD 码个位
BYTE 2	BCD 码千位				BCD 码百位
BYTE 3	BCD 码十万位				BCD 码万位
BYTE 4	BCD 码千万位				BCD 码百万位

B.28 数据格式28¶

格式定义见表 B.28。

表B.28 数据格式28定义

字节名称	字节格式
	D7	D6	D5	D4	D3	D2	D1	D0
BYTE 1	BCD 码十位				BCD 码个位
BYTE 2	BCD 码百位				BCD 码千位
BYTE 3	G3	G2	G1	S	BCD 码万位

附录C 事件代码ERC¶

事件代码共可以定义个其中个用于统一定义后面个向厂商开放,可用于自定义。

目前定义见表。

表C.1 事件代码ERC定义

事件代码ERC	老协议事件代码 ERC	事件项目	备注
ERC1	ERC1	ACU 失电记录
	ERC2	正常开灯成功记录
	ERC3	正常开灯失败记录
	ERC4	正常关灯成功记录
	ERC5	正常关灯失败记录
	ERC6	异常开灯记录
	ERC7	异常关灯记录
ERC8	ERC8	模拟量越上限(关灯时间内)记录
ERC9	ERC9	模拟量越上限(开灯时间内)记录
ERC10	ERC10	模拟量越下限(开灯时间内)记录
ERC11	ERC11	ACU 终端通信故障记录
ERC12	ERC12	接口转换模块模块故障记录
	ERC13	接触器档位正常切换记录
	ERC14	接触器档位切换失败记录
	ERC15	单灯正常开灯记录
	ERC16	单灯正常关灯记录
	ERC17	单灯异常开灯记录

续表 C.1

事件代码ERC	老协议事件代码 ERC	事件项目	备注
	ERC18	单灯异常关灯记录
ERC19	ERC19	单灯电流过大记录
ERC20	ERC20	单灯电流过小记录
ERC21	ERC21	单灯电容故障记录
ERC22	ERC22	单灯灯具故障记录
ERC23	ERC23	单灯熔丝故障记录
ERC24	ERC24	单灯通信故障记录
ERC25	ERC25	设施物理状态报警记录
ERC26		进线缺相事件记录
ERC27		门磁状态切换记录
ERC28		校时失败事件
ERC29		校时成功事件
ERC30		路灯控制箱防雷器失效事件
ERC33		回路切换事件记录(同步给出分析状态)
ERC34		回路切换与DI检测不一致事件记录
ERC35		回路状态与AI分析状态不一致事件记录
ERC36		单灯漏电事件记录
ERC37		灯杆漏电及防雷器失效事件记录
ERC38		断线报警事件记录
ERC39		光感报警事件记录
ERC40		......
ERC41
ERC51		升级成功事件记录
ERC52		单灯状态变化记录

附录D 数据冻结密度¶

数据冻结密度定义见表。

表D 数据冻结密度定义

数据冻结密度 m	冻结间隔时间(min)	每整点依次的冻结时刻(冻结数据排列次序同冻结时刻次序)
0	不冻结	无
1	15	15min,30min,45min,0min
2	30	30min,0min
3	60	0min
254	5	5min,10min,15min,...,0min
255	1	1min,2min,3min,...,0min
其他	备用

附录E CRC算法说明¶

循环冗余校验域占用个字节包含了一个位的二进制值。值由传送设备计算出来,然后附加到数据帧上,接收设备在接收数据时重新计算值,然后与接收到的域中的值进行比较,如果这两个值不相等,就发生了错误。

运算时,首先将一个位的寄存器预置为全 ,然后连续把数据帧中的每个字节中的位与该寄存器的当前值进行运算,仅仅每个字节的个数据位参与生成 ,起始位和终止位以及可能使用的奇偶位都不影响

在生成时,每个字节的位与寄存器中的内容进行异或,然后将结果向低位移位,高位则用补充,最低位( )移出并检测如果是该寄存器就与一个预设的固定值进行一次异或运算,如果最低位为 ,不作任何处理。

上述处理重复进行直到执行完了次移位操作当最后一位第位移完以后下一个位字节与寄存器的当前值进行异或运算,同样进行上述的另一个次移位异或操作。当数据帧中的所有字节都作了处理,生成的最终值就是值。

生成一个的流程为：

()预置一个位寄存器为 (全 ),称之为寄存器。

把数据帧中的第一个字节的位与寄存器中的低字节进行异或运算,结果存回寄存器。

()将寄存器向右移一位,最高位填以 ,最低位移出并检测。

如果最低位为重复第步下一次移位

如果最低位为将寄存器与一个预设的固定值( )进行异或运算。

()重复第步和第步直到次移位。这样处理完了一个完整的位。

()重复第步到第步来处理下一个位,直到所有的字节处理结束。

()最终寄存器得值就是的值。

C++代码样例如下：
WORD GetCRC16(BYTE * data, int len)
{
WORD ax, lsb;
int i, j;
ax = 0xFFFF;
for (i = 0; i < len; i++) {
    ax ^= data[i];
    for (j = 0; j < 8; j++) {
    lsb = ax & 0x0001;
    ax = ax >> 1;
    if (lsb != 0)
    ax ^= 0xA001;
    }
}
return ax;
}

附录F FTP升级配置文件定义¶

设备厂家提交升级文件给主站时同时需要提供一个升级配置文件 ,该文件定义了需要升级的文件清单,固定提供个文件名,如果不足个文件可以为空：

\[ \begin{array}{l} \text { FILE1 = xxxxxxxx } \\ \text { FILE2 = yyyyyyy } \\ \text { FILE3 = zzzzzzzz } \\ \text { FILE4 = } \\ \text { FILE5 = } \\ \text { PATH1 = } \\ \text { PATH2 = } \end{array} \]

和是服务器文件路径和备用服务器路径由主站维护人员把升级包放置在服务器相应路径后补充厂家无需填写。

主站根据上述配置加上服务器的信息以及升级包放置的路径下发升级命令

附录G 监控中心和监控分中心接口通信协议¶

G.1 接口定义¶

G.1.1 本附录中定义的接口,适用于各级道路照明监控平台系统,包括监控中心、监控分中心以及可能的监控分中心下辖的分中心,是正文道路照明监控系统的基本结构图中的接口。

G.1.2 本附录接口规约规范了监控中心监控分中心平台系统之间的互通互联数据传输模型

G.1.3 本接口支持多级平台互联,平台之间的数据交互权限依赖于用户系统的授权体系。

G.1.4 本接口应用于计算机系统之间的交互,为减少系统负荷,增加灵活度采用短连接方式以的方式进行数据传递。

G.1.5 在本规约中采用数据格式进行数据交换

G.2 接口模型¶

G.2.1 接口主要涉及平台系统内的数据服务接口( ),接口需通过平台监控业务中的应用( )实现与目标平台的连接;业务数据如图所示。

G.2.2 每一层平台系统的接口 ,根据功能定位,可以分为服务于上级平台的接口功能和服务于下级平台的接口功能;根据平台系统所对应的管辖范围可以有条件的选择关闭若干接口功能

G.2.3 接口同样服务于其他平台应用与透过接口连接区域控制器或者终端控制器的扩展设备之间的连接接口

图接口数据模型

G.3 技术术语¶

G.3.1 数据类型¶

对日期、数据标识、字符数据、数值数据、文件数据、二进制数据附件数据枚举数据等基本数据的格式予以明确DATE,LONG,SINGLE,BINARY,SHORT)

1 类型具体格式为默认值为空,举例：“ ”。

2 类型,具体格式为“ ：： ”,默认值为空,举例：“ ：： ”。

3 类型,取值范围为个字节,默认值为。

4 类型,取值范围为个字节,默认值为。

5 类型,取值范为个字节。经纬度数据,小数点后保留六位小数,默认值为 ,举例：“ ”。

6 类型,二进制数据,使用者对该数据采用方式编码,然后把转换得到的字符串内容存放在中,默认值为。

7 文本类型,默认值为。

8 数据标识,具体格式为 $\bf \Pi ^ { * } X \times X \times X \times X \times X \times X$ $\times \times - \times \times \times - \times \times \times - \times \times \times \times \times \times \times \times \times \times \times \times \times$ ,默认值为所有的中的字母都采用小写形式

9 ( ),是一种轻量级的数据交换格式。它基于的一个子集。采用完全独立于语言的文本格式,但是也使用了类似于语言家族的习惯(包括 , , , , , , 等)。这些特性使成为理想的数据交换语言。

1)电参数定义( 格式)(表 )

表G.3.1-1 电参数格式定义

说明	字段类型	备注
类型	CHAR	0 进线;1 出线;2 单灯
出线号	CHAR
相位	CHAR
电压	CHAR	V
电流	CHAR	I
有功功率	CHAR	Ap
功率因子	CHAR	Pf
视在功率	CHAR	Vp
无功功率	CHAR	np

2)漏电流定义( 格式)(表 )

表G.3.1-2 漏电流格式定义

说明	字段类型	备注
漏电类型	CHAR	0箱下总漏电;1箱回路漏电;2箱回路出线漏电;3灯杆漏电
回路号	CHAR	漏电类型为1有效
出线号	CHAR	漏电类型为2有效
漏电流	CHAR	值

G.3.2 传输规则与编码¶

1 小端模式：接口约定采用小端模式( )来传递数据。

2 编码：采用。

G.3.3 安全¶

1 加密：每一个发送报文由消息报文头部中加密字段来决定是否加密以及加密方式加密方式与算法由监控中心决定建议采用位加密算法。

2 密钥的发布更新：密钥由监控中心生成。每一个监控分中心可以通过在线方式更新/获得公开密钥。保密密钥由监控中心保存不对外公开

G.4 基本报文格式描述¶

G.4.1 报文格式(表 )¶

表G.4.1 报文请求格式

字段名	说明	字段类型	备注
TransCode	交易代码	SHORT
TransType	交易类型	CHAR	Request
FromSysID	源平台编码	CHAR	由 LCC 统一发放的平台号
ToSysID	目的平台编码	CHAR	由 LCC 统一发放的平台号

续表 G.4.1

字段名	说明	字段类型	备注
TransNo	交易流水号	LONG	每一次交易的流水号是唯一的,直到用完,从0重新开始
EncryptType	数据加密方式	CHAR	0:没有加密;1:RSA加密;2:DES加密;3:......加密仅针对报文中的数据部分
PackNum	消息总包数	SHORT	该消息分包后的总包数;等于0则不分包
PackNo	包序号	SHORT	包的序号,从1开始
Body	数据	JSON	内嵌JSON格式,保存报文中的具体数据内容;支持多组数据

举例：

{
    "TransCode": 101,
    "TransType": "Request",
    "FromSysID": "310",
    "ToSysID": "310110",
    "TransNo": 11102,
    "EncryptType": 0,
    "PackNum": 2,
    "PackNo": 1,
    "Body": [
    {
    一组数据
    },
    {
    一组数据
    }
}

G.4.2 请求回复类报文格式(表 )¶

表G.4.2 请求回复类报文格式

字段名	说明	字段类型	备注
TransCode	交易代码	SHORT
TransType	交易类型	CHAR	Response
FromSysID	源平台编码	CHAR	由 LCC 统一发放的平台号
ToSysID	目的平台编码	CHAR	由 LCC 统一发放的平台号
SystemID	平台编码	CHAR	LCC/SCC
ReturnCode	响应码	SHORT	0→正常
ReturnMessage	响应信息	CHAR
TransNo	原文流水号	LONG	回复 Request 的流水号
EncryptType	数据加密方式	CHAR	0:没有加密;1:RSA 加密;2:DES 加密;3:......加密仅针对报文中的数据部分
PackNum	消息总包数	SHORT	该消息分包后的总包数;等于 0 则不分包
PackNo	包序号	SHORT	包的序号,从 1 开始
Body	实际数据	JSON数组	内嵌 JSON 格式,保存报文中的具体数据内容;支持多组数据

举例：

"TransCode":101,

"TransType":" Response "

"FromSysID":"310", "ToSysID":"310115", "ReturnCode":0, "ReturnMessage<|vision_start|> " "", "TransNo":11102 "EncryptType":0, "PackNum":2, "PackNo",1, "Body":[ 一组数据 }, { 一组数据 }, ...... ] }

G.4.3 平台编码建议规则¶

1 省市级平台编码¶

为位字符,上海为 ,参考居民身份证的编码规则。

2 下级分平台编码规则¶

为位字符前位为所属省市级平台编码后位所属行政区域的编码参考居民身份证的编码规则如上海市浦东新区编码为。

3 第三级分平台编码规则¶

为位字符前位为所属行政区域的编码参考居民身份证的编码规则后位为上级平台指定的平台编码

如有多级平台,以此类推。

G.4.4 接口功能一览表(表 )¶

表G.4.4 接口功能一览表

序号	功能类别	功能	交易代码	请求来自	响应代码
1	基本功能	登录	101	上下级	100
2		系统时间提交	102	上下级	100
3		心跳	103	上下级	100
4	提交路灯设施信息	新增/修改控制箱信息	201	下级	100
5		删除控制箱信息	202	下级	100
6		新增/修改灯杆信息	211	下级	100
7		新增/修正路灯信息	212	下级	100
8		删除灯杆信息	213	下级	100
9		删除路灯信息	214	下级	100
10	运行信息上报	控制箱回路操作事件上报	231	下级	100
11		控制箱故障事件上报	232	下级	100
12		箱监控在线状态变化事件上报	233	下级	100
13		路灯操作切换事件上报	241	下级	100
14		路灯故障事件上报	242	下级	100
15		路灯供电线路断线故障事件上报	251	下级	100
16		每日电能表电量数据上报	252	下级	100
17		昨晚路灯控制箱故障率数据上报	253	下级	100
18		昨晚亮灯率数据上报	254	下级	100
19		昨晚路灯控制箱ACU在线率上报	255	下级	100
20		昨晚路灯控制箱出线电参数上报	256	下级	100
21	查询路灯信息	查询路灯箱信息	261	上下级	261
22		查询路灯杆信息	262	上下级	262
23		查询路灯信息	263	上下级	263
24		查询平台时间	267	上下级	267
25		查询区域定义代码	268	上下级	268
26		查询控制年表数据	269	上下级	269

续表 G.4.4

序号	功能类别	功能	交易代码	请求来自	响应代码
27	下发关键数据	下发每日开关灯时间表	311	上级	100
28		下发授权区域定义	312	上级	100
29		密钥更新	313	上级	100
30		控制箱回路控制	321	上级	100
31		控制箱回路控制变更开关灯时间值	322	上级	100
32		发布工作指令	323	上级	100
33	监管查询	查询控制箱回路状态	331	上级	331
34		查询控制箱进出线电参数	332	上级	332
35		查询ACU在线状态	333	上级	333
36		查询路灯状态	341	上级	341
37		查询路灯电参数	342	上级	342
38		查询TCU通信状态	343	上级	343
39		查询电缆断线检测状态	351	上级	351
40		查询实时路灯亮灯率	361	上级	361
41		查询实时路灯箱控制可控率	362	上级	362
42		查询控制箱历史回路状态	371	上级	371
43		查询控制箱进出线历史电参数	372	上级	372
44		查询ACU历史连线断线次数	373	上级	373
45		查询路灯历史状态	381	上级	381
46		查询路灯历史电参数	382	上级	382
47		查询TCU历史通信状态	383	上级	383
48		查询控制箱事件	391	上级	391
49		查询路灯故障事件	392	上级	392
50		历史日志查询	393	上级	393

G.5 服务于下级平台的接口E协议数据格式¶

该部分内容主要接受下级平台的登录主动上报数据路灯基础信息的上报含查询更新和删除也包括运行状态切换事件和其他故障事件的主动上报事件同时还可接受相关数据的查询

本节给出报文中内每一组数据的格式。

G.5.1 基本部分¶

1 统一响应报文[ ]

交易代码：

交易类型：Resonse(OUT)

Body:见表 G.5.1-1

表G.5.1-1 交易数据正文格式

说明	字段类型	备注
原交易代码	SHORT	原交易由上级平台向下级平台发起(在服务于上级平台的接口E协议数据格式中描述)
应答时间	DATETIME
标志	CHAR	1:成功执行2:执行失败3:格式不对4:数据不完整5:要求重发

注对于下级平台上送的数据一般没有数据回复的直接用统一确认报文响应即可

2 登录(101)

交易代码：

交易类型： ( )

Body:见表 G.5.1-2

表G.5.1-2 登录请求数据格式

说明	字段类型	备注
用户名	CHAR	用户名需在接入平台内预先注册;最长长度 $⩽ 32$ 字符,用户名由数字、字母、-_@.组成而且字母开头
密码	CHAR	最长长度 $⩽ 32$ 字符,必须由数字、字母和-_@.#组成
时间	DATETIME	登录时间

注：登录后,系统平台授予登录用户(平台)的权限,在其权限范围内,执行数据的交互。

响应：统一响应报文[ ]。

3 系统时间上报( )¶

交易代码：

交易类型： ( )

Body:见表 G.5.1-3

表G.5.1-3 系统时间数据格式

说明	字段类型	备注
当前时间	DATETIME

响应：统一响应报文[ ]。

4 心跳[103]

交易代码：

交易类型： ( )

Bod ：见表G.5.1-4

表G.5.1-4 心跳数据格式

说明	字段类型	备注
当前时间	DATETIME
发送方平台系统状态	CHAR	1—正常2—......

注：如内没有数据交互,则发送心跳,可以做会话持久化管理。

响应：统一响应报文[ ]

G.5.2 基础数据上报及维护¶

1 新增/修改控制箱信息( )¶

交易代码：

交易类型： ( )

Body:见表 G.5.2-1

表G.5.2-1 新增/修改控制箱信息数据格式

说明	字段类型	备注
控制箱编号	CHAR	唯一性
经度	CHAR
纬度	CHAR
安装分区	CHAR	可以设定分区代码
安装地址	CHAR
箱安装日期	Date	控制箱安装日期
厂商编号	CHAR
设备型号	CHAR
控制器类型	CHAR	区域控制器/终端控制器/......
控制回路数	CHAR
出线数	CHAR
电能表	CHAR	0→没有,1→有
设备安装日期	Date	控制器安装日期

响应：统一响应报文[ ]

2 删除控制箱信息( )¶

交易代码：

交易类型：Reuest(IN)

Bod ：见表G.5.2-2

表G.5.2-2 删除控制箱信息数据格式

说明	字段类型	备注
控制箱编号	CHAR
删除时间	DATETIME	请求删除的时间

响应：统一响应报文[ ]

3 新增/修改灯杆信息( )¶

交易代码：211

交易类型： ( )

Body:见表 G.5.2-3

表G.5.2-3 新增/修改灯杆信息数据格式

说明	字段类型	备注
灯杆编号	CHAR	编号是唯一的,前5位为箱编号
灯杆名称	CHAR
控制箱编号	CHAR	必填
控制箱出线编号	CHAR	必填
经度	CHAR
纬度	CHAR
安装道路	CHAR	必填
前一杆编号	CHAR	用于标注电缆走向
杆类型编号	CHAR	匹配杆类型库中代码
路灯数量	CHAR	必填
建立日期	Date

响应：统一响应报文[ ]

4 删除灯杆信息( )¶

交易代码：

交易类型：Reuest(IN)

Bod ：见表G.5.2-4

表G.5.2-4 删除灯杆信息数据格式

说明	字段类型	备注
灯杆编号	CHAR	必填
控制箱编号	CHAR	必填
删除时间	DATETIME	请求删除的时间

响应：统一响应报文[ ]

5 新增/修正路灯信息( )¶

交易代码：

交易类型： ( )

Body:见表 G.5.2-5

表G.5.2-5 新增/修正路灯信息数据格式

说明	字段类型	备注
路灯编号	CHAR	灯编号是唯一的,前5位为箱编号
路灯名称	CHAR
灯具类型 ID	CHAR	LED/钠灯/......
灯具型号	CHAR	灯具型号描述
额定功率	CHAR	单位为W
灯杆编号	CHAR	所属的灯杆ID
杆位置编号	CHAR	1,2,3......
是否有 TCU	CHAR	0-没有;1-有
电相	CHAR	A,B,C
建立日期	Date

响应：统一响应报文[ ]

6 删除路灯信息( )¶

交易代码：

交易类型： ( )

Bod ：见表G.5.2-6

表G.5.2-6 删除路灯信息数据格式

说明	字段类型	备注
灯编号	CHAR	在一个箱控区域,灯编号是唯一的
控制箱编号	CHAR	必填
删除时间	DATETIME	请求删除的时间

响应：统一响应报文[ ]

G.5.3 事件上报数据¶

1 控制箱回路操作事件( )

交易代码：

交易类型： ( )

Body:见表 G.5.3-1

表G.5.3-1 控制箱回路操作事件数据格式

说明	字段类型	备注
控制箱编号	CHAR	必填
回路编号	CHAR
出线编号	CHAR	0代表全部,""代表不做描述
事件类型	CHAR	报警级别(0-自主操作;1-遥控操作;2-未知原因)
切换前状态	CHAR	0x00-回路开启0x01-回路关闭0x02-节能1开启0x03-节能2开启0xF0-未知

续表G.5.3-1

说明	字段类型	备注
回路操作	CHAR	0x00—回路开启0x01—回路关闭0x02—节能1开启0x03—节能2开启0xF0—未知
切换后状态	CHAR	0x00—回路开启0x01—回路关闭0x02—节能1开启0x03—节能2开启0xF0—未知
发生时间	DATETIME

响应：统一响应报文[ ]

2 控制箱故障事件( )¶

交易代码：

交易类型： ( )

Body:见表 G.5.3-2

表G.5.3-2 控制箱故障事件数据格式

说明	字段类型	备注
控制箱编号	CHAR	必填
事件类型	CHAR	报警级别(0—正常;1—警告;2—错误;3—致命)
控制箱事件	CHAR	1—回路状态异常3—区域控制器失电4—门磁报警5—漏电6—防雷失效7—电缆断线
事件说明	CHAR
漏电流	JSON	参考漏电流格式
发生时间	DATETIME

响应：统一响应报文[ ]。

3 箱监控在线状态变化事件¶

交易代码：233

交易类型： ( )

Body:见表 G.5.3-3

表G.5.3-3 箱监控在线状态变化事故数据格式

说明	字段类型	备注
控制箱编号	CHAR	必填
事件类型	CHAR	报警级别(0—正常;1—警告;2—错误;3—致命)
控制箱在线状态	CHAR	0—掉线1—在线
事件说明	CHAR
发生时间	DATETIME

响应：统一响应报文[ ]

4 路灯操作切换事件( )¶

交易代码：

交易类型： ( )

Body:见表 G.5.3-4

表G.5.3-4 路灯操作切换事件数据格式

说明	字段类型	备注
路灯编号 ID	CHAR	必填,路灯设备 ID
事件类型	CHAR	报警级别(0-正常,1-警告,2-错误,3-致命)
切换前状态	CHAR	调光值,0-关,255-开
操作	CHAR	调光值,0-关,255-开
切换前电参数	JSON	参考电参数格式
切换后电参数	JSON	参考电参数格式
发生时间	DATETIME

响应：统一响应报文[ ]

5 路灯故障事件( )¶

交易代码：242

交易类型： ( )

Bod ：见表G.5.3-5

表G.5.3-5 路灯故障事件数据格式

说明	字段类型	备注
路灯编号	CHAR	唯一的 ID
事件类型	CHAR	报警级别(0-正常;1-警告;2-错误;3-致命)
路灯事件	CHAR	1-电流过大2-电流过小3-电容故障4-熔丝故障5-灯内故障6-失电故障
当前电参数	JSON	参考电参数格式
事件说明	CHAR
发生时间	DATETIME

响应：统一响应报文[ ]

6 每日电能表电量数据上报( )¶

交易代码：252

交易类型： ( )

Body:见表 G.5.3-6

表G.5.3-6 每日电能表电量数据上报数据格式

说明	字段类型	备注
控制箱编号	CHAR	必填
电能表序号	CHAR	必填,一般为 1
电能表数值	CHAR	电能表的实际值 w
采集时间	DATETIME	必填

注：每日回路关灯后,读取一次电表读数。
响应：统一响应报文[ ]

7 每日路灯控制箱数据上报( )¶

交易代码：

交易类型： ( )

Bod ：见表G.5.3-7

表G.5.3-7 每日路灯控制箱数据上报数据格式

说明	字段类型	备注
控制箱编号	CHAR	必填
回路个数	CHAR
控制回路号[n]	CHAR
回路号[n]在线状态	CHAR	0-掉线1-在线,2-未知(未安装箱控设备)
回路号[n]工作状态	CHAR	1-正常;2-夜晚不亮;3-白天放光;4-2&3;5-未知
进出线个数	CHAR
出线编号[n]	CHAR
出线编号[n]电参数	JSON
采集时间	DATETIME	必填

注每日回路关灯后统计箱控制状态用于上级平台复核数据
响应：统一响应报文[ ]

8 每日亮灯率数据上报( )

交易代码：

交易类型： ( )

Bod ：见表G.5.3-8

表G.5.3-8 每日亮灯率数据上报数据格式

说明	字段类型	备注
控制箱编号	CHAR	必填
路灯数量	CHAR
路灯未监控数量	CHAR	未安装 TCU 的路灯数量
路灯状态未知数量	CHAR
路灯不亮数量	CHAR
采集时间	DATETIME	必填

注：每日回路关灯后，统计一次亮灯率，用于上级平台复核数据

响应：统一响应报文[ ]

G.5.4 查询数据¶

该部分,下级平台在某些特定情况下,可以用于查询指令,进行相关数据的查询该些指令的与上级平台对下级平台的查询指令响应相同具体内容请参考上级平台对下级平台的查询指令

1 查询路灯箱信息( )¶

交易代码：261

交易类型： ( )

数据格式参见表

2 查询路灯杆信息( )¶

交易代码：262

交易类型：Reuest(IN)

数据格式参见表

3 查询路灯信息( )¶

交易代码：

交易类型： ( )

数据格式参见表

4 查询平台时间( )

交易代码：267

交易类型： ( )

5 查询区域定义代码

交易代码：268

交易类型： ( )

6 查询控制年表数据

交易代码：

交易类型： ( )

G.6 服务于上级平台的接口E协议数据格式¶

该部分内容主要接受上级平台的重要数据的下发主动查询以及应急控制同时还可作为外部扩展应用数据传输的下行接口

本章节给出报文中内每一组数据的格式

G.6.1 基本部分¶

该部分基本同内容。

1 统一响应报文[ ]

交易代码：

交易类型：Resonse(OUT)

注对于上级平台下发的数据一般没有数据回复直接用统一确认报文响应即可

2 登录( )¶

交易代码：

交易类型： ( )

注：登录后,系统平台授予登录用户(平台)的权限,在其权限范围内,执行数据的交互。

响应：统一响应报文[ ]

3 系统时间下发( )

交易代码：

交易类型： ( )

响应：统一响应报文[ ]

4 心跳[ ]

交易代码：103

交易类型： ( )

Body:见表 G.6.1

表G.6.1 统一响应报文数据格式

说明	字段类型	备注
当前时间	DATETIME
发送方平台系统状态	CHAR	3-正常4-......

注如内没有数据交互则发送心跳可以做持久化管理

响应：统一响应报文[ ]

G.6.2 政策性下发数据¶

这里指接受上级平台的连接接受上级平台下发的数据并给予响应。

1 每日开关灯时间表( )¶

交易代码：

交易类型： ( )

Body:见表 G.6.2-1

表G.6.2-1 每日开关灯时间表数据格式

说明	字段类型	备注
连续天数 n	SHORT	必填
下发起始日期	DATE	必填
开灯时间-1	DATETIME
关灯时间-1	DATETIME
......	......	......
开灯时间-n	DATETIME
关灯时间-n	DATETIME

注包括月日可一次定义全年也可分多次下发全年数据

对于分中心平台系统,需接受上级监控中心平台系统的年开关灯时间表分中心在运行过程中对于每晚的开关灯时间可以遵循上级的数据也可以在该些数据基础上扩大夜晚的开关灯时间例如提早开灯推迟关灯但不可减少开灯时长

响应：统一响应报文[ ]

2 授权区域定义(312)¶

交易代码：

交易类型： ( )

Bod ：见表G.6.2-2

表G.6.2-2 授权区域定义数据格式

说明	字段类型	备注
授权区域 ID	CHAR	必填
授权区域名称	CHAR
授权 ACU 总数	SHORT	必填
授权空间范围	CHAR	描述

响应：统一响应报文[ ]

3 密钥更新[ ]¶

交易代码：313

交易类型： ( )

Body:见表 G.6.2-3

表G.6.2-3 密钥更新数据格式

说明	字段类型	备注
当前时间	DATETIME
老密钥	CHAR	密文,使用老密钥加密
新密钥	CHAR	密文,使用老密钥加密

当老密钥正确时更新为新密钥首次定义密钥时老密钥为空。

响应：统一响应报文[ ]

G.6.3 工作指令下发¶

1 控制箱回路控制[ ]¶

交易代码：

交易类型： ( )

Bod ：见表 G.6.3-1

表G.6.3-1 控制箱回路控制数据格式

说明	字段类型	备注
控制箱编号	CHAR	必填,当为“00000”时,表示所有的控制箱设备
控制回路字	SHORT	支持16回路;0为所有回路
控制状态	CHAR	操作状态:0—关;1—开;2—节能态
节能状态	CHAR	当控制状态为2节能态时,有效1—节能1;2—节能2

注：本操作为应急情况下的接管控制操作。

控制回路字采用方式, , 表示所有的回路, 表示和回路。

响应：统一响应报文[ ]

2 控制箱回路控制变更开关灯时间值[ ]

交易代码：322

交易类型：Reuest(IN)

Body:见表 G.6.3-2

表G.6.3-2 控制箱回路控制变更开关灯时间值数据格式

说明	字段类型	备注
控制箱编号	CHAR	必填,当为“00000”时,表示所有的控制箱设备
起始日期	DATE
结束日期	DATE
时间类型	CHAR	1—绝对时间;2—相对时间
开灯时间/开灯提前时间	CHAR	提前时间的单位为min;一般不超过30min
关灯时间/关灯推迟时间	CHAR	1—绝对时间;2—相对时间

注监控中心按需对监控分中心的路灯开关灯时间进行统一调整

响应：统一响应报文[ ]

3 发布工作指令[ ]¶

交易代码：323

交易类型： ( )

Body:见表 G.6.3-3

表G.6.3-3 发布工作指令数据格式

说明	字段类型	备注
当前时间	DATETIME
工作指令编号	CHAR	必填,唯一的
类型	CHAR	必填
内容	CHAR	指令描述内容
等级	CHAR

响应：统一响应报文[ ]

G.6.4 基础数据查询¶

1 查询路灯箱信息( )¶

交易代码：

交易类型： ( )

Body:见表 G.6.4-1

表G.6.4-1 查询路灯箱信息数据格式

说明	字段类型	备注
控制箱编号	CHAR	唯一性
查询时间	DATETIME

响应：

交易代码：

交易类型： ( )

Body:见表 G.6.4-2

表G.6.4-2 查询路灯箱信息响应数据格式

说明	字段类型	备注
控制箱编号	CHAR	唯一性
经度	CHAR
纬度	CHAR
分区编号	CHAR
安装地址	CHAR
箱安装日期	DATE
厂商编号	CHAR	控制箱安装日期
设备型号	CHAR
控制器类型	CHAR	区域控制器/终端控制器......
控制回路数	CHAR
出线数	CHAR
电能表	CHAR	0→没有,1→有
设备安装日期	DATE	控制器安装日期

2 查询路灯杆信息( )¶

交易代码：

交易类型： ( )

Body:见表 G.6.4-3

表G.6.4-3 查询路灯杆信息数据格式

说明	字段类型	备注
灯杆编号	CHAR	编号是唯一的,前5位为箱编号
查询时间	DATETIME

响应：

交易代码：

交易类型： ( )

Body:见表 G.6.4-4

表G.6.4-4 查询路灯杆信息响应数据格式

说明	字段类型	备注
灯杆编号	CHAR	编号是唯一的,前5位为箱编号
灯杆名称	CHAR
控制箱编号	CHAR	必填
箱出线号	CHAR	必填
经度	CHAR
纬度	CHAR
安装地址	CHAR
安装道路	CHAR	必填
前一杆编号	CHAR	用于标注电缆走向
杆类型编号	CHAR	匹配杆类型库中代码
路灯数量	CHAR	必填
建立日期	DATE

3 查询路灯信息( )¶

交易代码：

交易类型： ( )

Body:见表 G.6.4-5

表G.6.4-5 查询路灯信息数据格式

说明	字段类型	备注
灯编号	CHAR	灯编号是唯一的,前5位为箱编号
查询时间	DATETIME

响应：

交易代码：263

交易类型： ( )

Body:见表 G.6.4-6

表G.6.4-6 查询路灯信息响应数据格式

说明	字段类型	备注
灯编号	CHAR	灯编号是唯一的,前5位为箱编号
灯名称	CHAR
灯泡类型 ID	CHAR	LED/钠灯/......
灯具型号	CHAR	灯具型号描述
额定功率	SHORT	单位为W
灯杆编号	CHAR	所属的灯杆ID
杆位置编号	CHAR	1,2,3,......
是否有 TCU	CHAR	0-没有;1-有
电相	CHAR	A,B,C,0-未知
建立日期	DATE

4 查询平台时间( )¶

交易代码：

交易类型： ( )

Body:见表 G.6.4-7

表 $\mathbf { G . 6 . 4 } – 7$ 查询平台时间数据格式

说明	字段类型	备注
无

响应：

交易代码：

交易类型： ( )

Body:见表 G.6.4-8

表G.6.4-8 查询平台时间响应数据格式

说明	字段类型	备注
平台时间	DATETIME	必填

5 查询区域属性( )¶

交易代码：

交易类型： ( )

Bod ：见表G.6.4-9

表G.6.4-9 查询区域属性数据格式

说明	字段类型	备注
无

响应：

交易代码：

交易类型：Resonse(OUT)

Body:见表 G.6.4-10

表G.6.4-10 查询区域属性响应数据格式

说明	字段类型	备注
区域代码	CHAR	必填
区域名称	CHAR	必填
区域级别	CHAR	0 为顶级
上级区域代码	CHAR

6 查询控制年表数据( )¶

交易代码：269

交易类型： ( )

Body:见表 G.6.4-11

表G.6.4-11 查询控制年表数据格式

说明	字段类型	备注
连续天数 n	SHORT
起始日期	DATE

响应：

交易代码：

交易类型：Response(OUT)

Bod ：见表G.6.4-12

表G.6.4-12 查询控制年表数据响应数据格式

说明	字段类型	备注
连续天数 n	SHORT
起始日期	DATE
开灯时间 -1	DATETIME
关灯时间 -1	DATETIME
......	......	......
开灯时间 -n	DATETIME
关灯时间 -n	DATETIME

G.6.5 实时数据查询¶

1 查询控制箱回路状态

交易代码：

交易类型： ( )

Body:见表 G.6.5-1

表G.6.5-1 查询控制箱回路状态数据格式

说明	字段类型	备注
控制箱编号	CHAR	必填
控制箱回路编号	CHAR	0 代表全部
查询时间	DATETIME

响应：

交易代码：

交易类型： ( )

Body:见表 G.6.5-2

表G.6.5-2 查询控制箱回路状态响应数据格式

说明	字段类型	备注
控制箱编号	CHAR	必填
控制箱回路编号	CHAR	0代表全部,""代表不做描述
出线编号	CHAR	0代表全部,""代表不做描述
回路状态	CHAR	0—关;1—开;2—节能1;3—节能2;4—失联;F0—未知
采集时间	DATETIME

2 查询控制箱进出线电参数¶

交易代码：332

交易类型： ( )

Body:见表 G.6.5-3

表G.6.5-3 查询控制箱进出线电参数数据格式

说明	字段类型	备注
出线编号	CHAR	0 代表全部,""代表不做描述
控制箱编号	CHAR	必填
控制箱回路编号	CHAR	0 代表全部
查询时间	DATETIME

响应：

交易代码：

交易类型： ( )

Body:见表 G.6.5-4

表G.6.5-4 查询控制箱进出线电参数响应数据格式

说明	字段类型	备注
出线编号	CHAR	0 代表全部,""代表不做描述
控制箱编号	CHAR	必填
控制箱回路编号	CHAR	0 代表全部
当前电参数	JSON	参考电参数格式
采集时间	DATETIME

3 查询箱在线状态( )¶

交易代码：

交易类型： ( )

Bod ：见表G.6.5-5

表G.6.5-5 查询箱在线状态数据格式

说明	字段类型	备注
控制箱编号	CHAR	必填
查询时间	DATETIME

响应：

交易代码：333

交易类型： ( )

Body:见表 G.6.5-6

表G.6.5-6 查询箱在线状态响应数据格式

说明	字段类型	备注
控制箱编号	CHAR	必填
控制箱在线状态	CHAR	0—掉线;在线
采集时间	DATETIME

注：这里描述为箱状态,实际上是的在线状态。

4 查询路灯状态( )¶

交易代码：

交易类型： ( )

Body:见表 G.6.5-7

表G.6.5-7 查询路灯状态数据格式

说明	字段类型	备注
路灯编号	CHAR	必填
查询时间	DATETIME

响应：

交易代码：

交易类型：Resonse(OUT)

Bod ：见表G.6.5-8

表G.6.5-8 查询路灯状态响应数据格式

说明	字段类型	备注
路灯编号	CHAR	必填
路灯状态	CHAR	0-关;1-开;2-节能;3-初始节能态;4-失联;5-不受控;FE-未知
节能状态	CHAR	节能态:2~FE-节能状态;0-未知
采集时间	DATETIME

5 查询路灯电参数¶

交易代码：342

交易类型： ( )

Body:见表 G.6.5-9

表G.6.5-9 查询路灯电参数数据格式

说明	字段类型	备注
路灯编号	CHAR	必填
查询时间	DATETIME

响应：

交易代码：342

交易类型： ( )

Body:见表 G.6.5-10

表G.6.5-10 查询路灯电参数响应数据格式

说明	字段类型	备注
路灯编号	CHAR	必填
路灯状态	CHAR	0—关;1—开;2—节能;3—初始节能态;4—失联;5—不受控;FE—未知
电参数	JSON	参考电参数格式
采集时间	DATETIME

6 查询通信状态¶

交易代码：343

交易类型： ( )

Body:见表 G.6.5-11

表G.6.5-11 查询TCU通信状态数据格式

说明	字段类型	备注
路灯编号	CHAR	必填
查询时间	DATETIME

响应：

交易代码：

交易类型： ( )

Body:见表 G.6.5-12

表G.6.5-12 查询TCU通信状态响应数据格式

说明	字段类型	备注
路灯编号	CHAR	必填
当前在线状态	CHAR	0—不在线;1—在线
采集时间	DATETIME

7 查询电缆断线检测状态( )

交易代码：

交易类型： ( )

表G.6.5-13 查询电缆断线检测状态数据格式

说明	字段类型	备注
出线编号	CHAR	0 代表全部,""代表不做描述
控制箱编号	CHAR	必填
控制箱回路编号	CHAR	0 代表全部
查询时间	DATETIME

响应：

交易代码：351

交易类型： ( )

Body:见表 G.6.5-14

表G.6.5-14 查询电缆断线检测状态响应数据格式

说明	字段类型	备注
出线编号	CHAR	0 代表全部,""代表不做描述
控制箱编号	CHAR	必填
控制箱回路编号	CHAR	0 代表全部
供电线路状态事件	CHAR	1-0/3 断线,0/1 断线2-1/3 断线3-2/3 断线4-3/3 断线,1/1 断线
事件说明	CHAR
采集时间	DATETIME

8 查询实时路灯亮灯率( )

交易代码：

交易类型： ( )

Body:见表 G.6.5-15

表G.6.5-15 查询实时路灯亮灯率数据格式

说明	字段类型	备注
控制箱编号	CHAR	必填;0 代表整个 SCC 平台所有箱
查询时间	DATETIME

响应：

交易代码：361

交易类型： ( )

Body:见表 G.6.5-16

表G.6.5-16 查询实时路灯亮灯率响应数据格式

说明	字段类型	备注
控制箱编号	CHAR	必填;0 代表整个 SCC 平台所有箱
路灯数量	CHAR
路灯未监控数量	CHAR	未安装 TCU 的路灯数量
路灯状态未知数量	CHAR
路灯不亮数量	CHAR
采集时间	DATETIME	必填

9 查询实时路灯箱控制可控率( )

交易代码：

交易类型： ( )

Body:见表 G.6.5-17

表G.6.5-17 查询实时路灯箱控制可控率数据格式

说明	字段类型	备注
查询时间	DATETIME

响应：

交易代码：362

交易类型：Resonse(OUT)

表G.6.5-18 查询实时路灯箱控制可控率响应数据格式

说明	字段类型	备注
控制箱总数	CHAR	必填
未安装 ACU 数量	CHAR	必填
为受控箱数量	CHAR	失去联系的 ACU
受控控制箱数量	CHAR	必填
采集时间	DATETIME

G.6.6 历史数据查询¶

1 查询控制箱回路状态变化[ ]

交易代码：

交易类型： ( )

Bod ：见表 G.6.6-1

表G.6.6-1 查询控制箱回路状态变化数据格式

说明	字段类型	备注
控制箱编号	CHAR	必填
控制箱回路编号	CHAR	0 代表全部
开始时间	DATETIME
结束时间	DATETIME
查询时间	DATETIME

注：响应在这一时间段内在分平台中记录的控制箱回路状态数据

响应：

交易代码：371

交易类型：Resonse(OUT)

可以返回多条数据

Body:见表 G.6.6-2

表G.6.6-2 查询控制箱回路状态变化响应数据格式

说明	字段类型	备注
控制箱编号	CHAR	必填
控制箱回路编号	CHAR	0代表全部
事件类型	CHAR	报警级别(0-正常操作;1-警告;2-错误;3-致命)
切换前状态	CHAR	0-关;1-开;2-节能1;3-节能2;4-失联;F0-未知
回路操作	CHAR	0-回路开启1-回路关闭2-节能1开启3-节能2开启4-未知
切换后状态	CHAR	0-关;1-开;2-节能1;3-节能2;4-失联;F0-未知
采集时间	DATETIME

注响应在这一时间段内在分平台中记录的控制箱回路状态数据

2 查询控制箱进出线电参数[ ]¶

交易代码：372

交易类型： ( )

Body:见表 G.6.6-3

表G.6.6-3 查询控制箱进出线电参数数据格式

说明	字段类型	备注
出线编号	CHAR	0 代表全部,""代表不做描述
控制箱编号	CHAR	必填
控制箱回路编号	CHAR	0 代表全部
开始时间	DATETIME
结束时间	DATETIME
查询时间	DATETIME

响应：

交易代码：

交易类型：Resonse(OUT)

可以返回多条Bod 数据

Body:见表 G.6.6-4

表G.6.6-4 查询控制箱进出线电参数响应数据格式

说明	字段类型	备注
出线编号	CHAR	0 代表全部,""代表不做描述
控制箱编号	CHAR	必填
控制箱回路编号	CHAR	0 代表全部
电参数	JSON
采集时间	DATETIME

3 查询连线断线次数[ ]¶

交易代码：373

交易类型： ( )

Body:见表 G.6.6-5

表G.6.6-5 查询ACU连线断线次数数据格式

说明	字段类型	备注
控制箱编号	CHAR	必填
开始时间	DATETIME
结束时间	DATETIME
查询时间	DATETIME

响应：

交易代码：

交易类型： ( )

可以返回多条数据

Body:见表 G.6.6-6

表G.6.6-6 查询ACU连线断线次数响应数据格式

说明	字段类型	备注
控制箱编号	CHAR	必填
连接次数	Single
断开次数	Single

4 查询路灯状态[ ]¶

交易代码：381

交易类型：Reuest(IN)

：见表 $6 . 6 \cdot 7$

表G.6.6-7 查询路灯状态数据格式

说明	字段类型	备注
路灯编号	CHAR	必填
开始时间	DATETIME
结束时间	DATETIME
查询时间	DATETIME

注响应在这一时间段内在路灯状态变化数据

响应：

交易代码：381

交易类型： ( )

可以返回多条数据

Body:见表 G.6.6-8

表G.6.6-8 查询路灯状态响应数据格式

说明	字段类型	备注
路灯编号 ID	CHAR	必填,路灯设备 ID
事件类型	CHAR	报警级别(0-正常;1-警告;2-错误;3-致命)
切换前状态	CHAR	0-关;1-开;2-节能;3-初始节能状态;FE-未知
切换前节能状态	CHAR	节能态:2~FE-节能状态;0-未知
操作	CHAR	1-开灯2-关灯3-节能4-初始节能5-未知
切换后状态	CHAR	0-关;1-开;2-节能;3-初始节能状态;4-失联;5-不受控;FE-未知
切换后节能状态	CHAR	节能状态:2~FE-为节能状态;0-未知
切换前电参数	JSON	参考电参数格式
切换后电参数	JSON	参考电参数格式
发生时间	DATETIME

注响应在这一时间段内在路灯状态变化数据

5 查询路灯电参数[ ]¶

交易代码：

交易类型： ( )

Body:见表 G.6.6-9

表G.6.6-9 查询路灯电参数数据格式

说明	字段类型	备注
路灯编号	CHAR	必填
开始时间	DATETIME
结束时间	DATETIME
查询时间	DATETIME

注响应在这一时间段内在分平台中记录的路灯电参数数据

响应：

交易代码：

交易类型：Resonse(OUT)

可以返回多条Bod 数据

Body:见表 G.6.6-10

表G.6.6-10 查询路灯电参数响应数据格式

说明	字段类型	备注
路灯编号	CHAR	必填
路灯状态	CHAR	0—关;1—开;2—节能;3—初始节能状态;4—失联;5—不受控;FE—未知
电参数	JSON	参考电参数格式
采集时间	DATETIME

注响应在这一时间段内在分平台中记录的路灯电参数数据

6 查询终端控制器通信状态[ ]¶

交易代码：383

交易类型： ( )

Body:见表 G.6.6-11

表G.6.6-11 查询终端控制器通信状态数据格式

说明	字段类型	备注
路灯编号	CHAR	必填
开始时间	DATETIME
结束时间	DATETIME
查询时间	DATETIME

响应：

交易代码：

交易类型：Resonse(OUT)

可以返回多条Bod 数据

Body:见表 G.6.6-12

表G.6.6-12 查询终端控制器通信状态响应数据格式

说明	字段类型	备注
路灯编号	CHAR	必填
开始时间	DATETIME
结束时间	DATETIME
连线时间	LONG	单位:min
断线时间	LONG	单位:min

G.6.7 事件查询¶

1 查询控制箱事件[ ]¶

交易代码：

交易类型： ( )

Body:见表 G.6.7-1

表G.6.7-1 查询控制箱事件数据格式

说明	字段类型	备注
控制箱编号	CHAR	必填
控制箱回路编号	CHAR	0 代表全部
出线编号	CHAR	0 代表全部,""代表不做描述
事件类型	CHAR	报警级别(0-正常;1-警告;2-错误;3-致命)
开始时间	DATETIME
结束时间	DATETIME
查询时间	DATETIME

响应：

交易代码：

交易类型： ( )

可以返回多条 Bod 数据

Body:见表G.6.7-2

表G.6.7-2 查询控制箱事件响应数据格式

说明	字段类型	备注
控制箱编号	CHAR	必填
控制箱回路编号	CHAR	0代表全部
出线编号	CHAR	0代表全部,""代表不做描述
事件类型	CHAR	报警级别(0-正常;1-警告;2-错误;3-致命)
切换前状态	CHAR	0-关;1-开;2-节能1;3-节能2;4-失联;F0-未知
回路操作	CHAR	0-回路开启1-回路关闭2-节能1开启3-节能2开启4-未操作5-未知
切换后状态	CHAR	0-关;1-开;2-节能1;3-节能2;4-失联;F0-未知
切换前电参数	JSON	参考电参数格式
切换后电参数	JSON	参考电参数格式
控制箱事件	CHAR	1-区域控制器失电2-门磁报警3-漏电4-其他0-无
控制箱在线状态	CHAR	2-掉线3-在线0-未知
事件说明	CHAR
发生时间	DATETIME

2 查询路灯故障事件[ ]¶

交易代码：

交易类型： ( )

Bod ：见表G.6.7-3

表G.6.7-3 查询路灯故障事件数据格式

说明	字段类型	备注
路灯编号	CHAR	必填
开始时间	DATETIME
结束时间	DATETIME
查询时间	DATETIME

响应：

交易代码：

交易类型： ( )

可以返回多条Bod 数据

Body:见表 G.6.7-4

表G.6.7-4 查询路灯故障事件响应数据格式

说明	字段类型	备注
路灯编号	CHAR	必填
事件类型	CHAR	报警级别(0-正常;1-警告;2-错误;3-致命)
切换前状态	CHAR	0-正常;1-电流过大;2-电流过小;3-电容故障;4-熔丝故障;5-灯内故障;6-失电故障
切换后状态	CHAR	0-正常;1-电流过大;2-电流过小;3-电容故障;4-熔丝故障;5-灯内故障;6-失电故障
采集时间		DATETIME

G.6.8 上报日志查询[ ]¶

交易代码：393

交易类型： ( )

Bod ：见表 G.6.8-1

表G.6.8-1 上报日志查询数据格式

说明	字段类型	备注
日志类型	CHAR
开始时间	DATETIME
结束时间	DATETIME
查询时间	DATETIME

响应：

交易代码：393

交易类型：Resonse(OUT)

可以返回多条数据

Body:见表 G.6.8-2

表G.6.8-2 上报日志查询响应数据格式

Body:见表 G.6.5-13

说明	字段类型	备注
日志类型	CHAR
日志记录	CHAR
记录时间	DATETIME

G.7 授权模型¶

接口中接口分为对上级平台和对下级平台两部分内容具体功能依赖于登录用户的权限例如监控中心在紧急情况下,有权接管分中心的路灯控制管理权,对于本接口中定义的功能,需通过用户授权授予权限。

双方的关系与角色定义：

1 关系描述¶

上级平台在业务上对下级平台有指导和管辖权

2 角色与分层授权¶

上级平台需在下级平台中注册上级平台的用户并赋予上级平台的权限;可以注册多个用户,且可具有不同的权限。

下级平台需在上级平台汇总注册下级平台的用户并赋予下级平台的权限可以注册多个用户且可具有不同的权限

本标准用词说明¶

1 为便于在执行本标准条文时区别对待对要求严格程度不同的用词说明如下：

1)表示很严格,非这样做不可的用词：

正面词采用“必须”;

反面词采用“严禁”。

2)表示严格,在正常情况下均应这样做的用词：

正面词采用“应”;

反面词采用“不应”或“不得”。

3 表示允许稍有选择在条件许可时首先应这样做的用词：正面词采用宜反面词采用“不宜”。

4 表示有选择在一定条件下可以这样做的用词采用“可”。

2 条文中指明应按其他有关标准执行的写法为：“应符合的规定或应按执行

引用标准名录¶

1 《电气装置安装工程接地装置施工及验收规范》

2 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB 50171

3 《电气装置安装工程低压电器施工及验收规范》

4 《信息系统安全等级保护基本要求》 /

5 《电磁兼容试验和测量技术静电放电抗扰度试验》 /17626.2

6 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.3

7 《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》GB/T 17626.4

8 电磁兼容试验和测量技术浪涌冲击抗扰度试验GB/T 17626.5

9 《城市道路照明工程施工及验收规程》

10 《城市照明自动控制系统技术规范》 /

上海市工程建设规范¶

道路照明设施监控系统技术标准¶

DG/TJ08-2296-2019

J14696-2019

条文说明

2019 上海

目次¶

1 总则 …… 219 2 术语和符号 …… 220 2.1 术语 …… 220 3 基本规定 …… 221 3.1 总体要求 …… 221 3.2 道路照明监控方式 …… 222 4 系统构成与功能 …… 223 4.1 系统结构 …… 223 4.2 监控中心和监控分中心 …… 223 4.3 区域控制器 …… 223 4.4 终端控制器 …… 224 4.5 接口转换模块 …… 224 6 系统施工与验收 …… 226

6.1 施工准备 …… 226 Body:见表 G.6.5-18 6.2 安装工程 …… 226

Contents¶

1 General provisions 219
2 Terms and symbols 220
2.1 Terms 220
3 Basic requirement 221
3.1 Overall requirement 221
3.2 Mode for road lighting supervisory and control 222
4 System composition and function 223
4.1 System structure 223
4.2 Control center and sub control center 223
4.3 Area control unit 223
4.4 Terminal control unit 224
4.5 Interface conversion module 224
6 Construction and acceptance for system 226
6.1 Construction preparation 226
6.2 Installation process 226

1 总则¶

102 为促进道路照明设施监控系统的应用提高道路照明设施管理技术水平,本标准并未具体规定所适用的道路类型。城市道路公路含高速公路城镇化农村道路居住区道路园林绿化及与上述道路相关联场所的照明设施监控系统，均可适用本标准。本标准适应于新建、扩建、改建道路的照明设施工程,同样适用于道路照明的改建扩建工程

2 术语和符号¶

2.1 术语¶

211～212 分区可以是行政区划,也可以是关于路灯管理的特殊区域,如上海浦东国际机场、虹桥商务区、迪士尼乐园等自行建设和管理路灯的区域。

3 基本规定¶

31 总体要求¶

312～315 上海市道路照明设施采用如图所示的管理模式现场照明设备的控制终端可直接接入监控中心也可直接接入监控分中心具体根据各区管理需求确定分区独立建立监控分中心系统的通过接口与监控中心互联互通分区不建立分中心系统而直接应用监控中心系统时可通过监控中心的权限配置构建出虚拟的监控分中心平台监控中心和监控分中心可再进一步组织具体的运维管理单位并对其授权

图上海市道路照明设施管理模式

关于图中接口定义,详见本标准第节。

317 道路照明设施监控系统在白天仍需要监测设备状态,配合设施设备的维护和检修工作因此道路照明设施监控系统应满足 $7 \times 2 4 \mathrm { { h } }$ 运行的条件。

3111 道路照明设施监控系统属于一般的信息系统,受到破坏后,会对社会秩序和公共利益造成不利影响,但不会损害国家安全所以采用第二级安全保护

3.2 道路照明监控方式¶

321 道路照明的自动控制可以采用时间周期控制和自然光亮度控制等方式。区域控制器主要用于对路灯供电回路的控制和运行监测而终端控制器主要用于对路灯的调光控制安全应急控制和运行监测在实际应用中由于自然光亮度传感器会产生漂移和受到污染并且不易校准造成照明控制失败所以不宜采用纯光控方式推荐以时间周期控制为主以光控为辅的方案就是在时间周期控制的基础上根据自然光亮度在一定的范围内进行偏移控制在恶劣天气自然光亮度严重降低时采取道路照明提前启动或延迟关闭的措施既保障了照明控制的可靠性又能够提高照明质量

325 本市存在部分安装在供配电线杆上的路灯由于杆上有属于不同系统的设备安全防护措施较薄弱自然光亮度辅助控制方式容易引起意外送电存在安全隐患

326 一般情况下,监控中心或监控分中心不直接对照明回路或灯具进行操控所以本条要求的功能仅用于突发事件或特殊需要尽管道路照明设备维修时要求切断电源并显示明显分断点但是对照明回路或灯具的远程操控尤其是非计划亮灯时间的远程启动操控仍存在安全风险因此必须进行安全提示和确认

4 系统构成与功能¶

41 系统结构¶

414 高架道路或桥梁路面实施照明时,鉴于灯杆底部空间的限制,终端控制器可以布设在桥梁防撞墙的接线箱内。终端控制器采用通信方式的话鉴于克服通信的障碍终端控制器可以安装在灯具顶端。

4.2 监控中心和监控分中心¶

422 道路照明设施管理数据库的覆盖范围需要包括路灯控制箱、区域控制器、电缆及敷设配套设施、终端控制器,灯具、光源、灯杆或支架基础或基座以及其他与照明运行及安全相关的设备及装置。

423 为适应道路照明设施的控制管理集约化和建设运维市场化机制,监控中心和监控分中心的系统构成和软件配置应具有较大的灵活性,能方便地集成、分解和重组。

4.3 区域控制器¶

434 区域控制器与上级系统通信故障时,仍按原设定的内容和周期采集终端设备的数据信息,包括事件信息。需要上报的数据和信息由区域控制器保存在通信功能恢复后集中或分批上报监控中心或监控分中心。

438～439 区域控制器应首先采用卫星校时确保设备在现场自主纠正时钟即使在与监控中心或者监控分中心无法通信的前提下也能确保设备时钟的正确性当前路灯的每晚开关灯均依赖于区域控制器的自身时钟;同时区域控制器还应通过监控中心或者监控分中心实现网络校时,让监控中心或者监控分中心从系统上全面了解区域控制器的时钟,网络校时周期不宜超过 ,时钟误差不应超过。

4310 当路灯控制箱为一进四出规格时具有调压功能的控制箱内区域控制器典型配置为个开关量输入端个开关量输出端个电量检测输入端无调压功能的控制箱内区域控制器典型配置为个开关量输入端、个开关量输出端、电量检测输入端。其中个开关量输入端用于防雷器故障监测和箱门开关监测。

4313 区域控制器采用无线通信方式连接外部系统时需要合理配置天馈线以保障通信可靠天线设置在机柜内部时机柜上应具有射频辐射窗口天线设置在机柜外部时应采取雷电防护和机械防护措施

4.4 终端控制器¶

442 采用区域控制器在非照明时段切断照明电源时,终端控制器能在故障状态下保持一次电路处于接通状态,使灯具能够按照明回路供电情况正常运行。如果路灯控制箱取消回路控制,于路灯杆常带电情况路灯的日常开闭依赖于终端控制器终端控制器故障时应切断照明表现为照明故障以保障安全

4.5 接口转换模块¶

453 当前上海路灯全部采用路灯控制箱集中供电实现一定供电半径内的路灯的供电采用规范的出线的方式且要求在路灯线路出现问题时可以实现路灯杆供电的来源切换因此需要供电线路回归管理所以在路灯信息化管理中宜采用电力线载波通信方式来实现单灯监控。

¶

6 系统施工与验收¶

61 施工准备¶

612 安全保障措施包括施工人员安全、机械设备安全、现场作业安全消防安全等

6.2 安装工程¶

623 联网设备采用工厂调试的方式在制造厂完成系统联调和功能验证,包括与终端设备之间的联调和与监控中心之间的联调以此可提高安装与调试效率保障工程进度降低工程风险

1 定价：70.00元 ISBN 978-7-5608-8642-8 91178756018864281> 欢迎关注“上海工程标准”微信订阅号

道路照明设施监控系统技术标准¶

前 言¶

目 次¶

1 总 则¶

2 术语和符号¶

2.1 术 语¶

211 道路照明监控中心¶

212 道路照明监控分中心¶

213 区域控制器¶

214 终端控制器¶

215 路灯控制箱¶

2.1.6 接口转换模块 interface conversion module¶

2.1.7 外部应用扩展 extensionforexternala lications¶

2.2 符 号¶

3 基本规定¶

31 总体要求¶

3.2 道路照明监控方式¶

4 系统构成与功能¶

41 系统结构¶

4.2 监控中心和监控分中心¶

4.3 区域控制器¶

4.4 终端控制器¶

4.5 接口转换模块¶

4.6 功能扩展¶

4.7 数据与信息的安全¶

5 系统和设备技术要求¶

¶

6 系统施工与验收¶

61 施工准备¶

6.2 安装工程¶

6.3 调试和试运行¶

6.4 系统验收¶

7 运行维护技术要求¶

71 培训和运维管理¶

7.2 运行养护要求¶

附录A 区域控制器和终端控制器接口通信协议¶

A.1 范 围¶

A.2 规范性引用文件¶

A.3 术语、定义和缩略语¶

A.3.1 术语和定义¶

A.3.2 符号和缩略语¶

A.4 帧结构¶

A.4.1 字节格式¶

A.4.2 帧格式¶

1 帧格式定义¶

2 传输规则¶

3 链路层¶

4 应用层¶

A.5 报文应用及数据结构¶

A.5.1 确认∕否认( )¶

1 报文格式¶

3 的数据单元格式¶

A.5.2 复位命令( )¶

1 下行报文¶

2 上行报文¶

A.5.3 链路接口检测( )¶

1 适用范围¶

2 上行报文¶

3 下行报文¶

A.5.4 设置参数( )¶

1 下行报文¶

该协议仅适用于终端类型 状态¶

A.5.5 控制命令( )¶

2 上行报文¶

A.5.6 请求终端配置及信息( )¶

1 下行报文¶

2 上行报文¶

A.5.7 查询参数( )¶

1 下行报文¶

查询模拟量分类限值参数¶

查询箱回路运行临时预约参数¶

查询灯具基本参数¶

查询单灯组运行模式¶

查询单灯组预约控制 周期¶

A.5.8 请求实时数据( )¶

1 下行报文¶

2 上行报文¶

A.5.9 请求历史数据( )¶

1 下行报文¶

2 上行报文¶

前言¶

目次¶

1 总则¶

2.1 术语¶

2.2 符号¶

A.1 范围¶

该协议仅适用于终端类型状态¶

查询单灯组预约控制周期¶

G.4.2 请求回复类报文格式(表 )¶
