ICS 93. 080. 20 P 66 备案号：50148—2015 JT 中华人民共和国交通运输行业标准
JT/ T 969—2015
路面裂缝贴缝胶¶
Crack seal band for pavement
2015-04-24 发布
2015-07-31 实施
中华人民共和国交通运输部 发 布
目 次¶
前言 …… Ⅱ 1 范围 …… 1 2 规范性引用文件 …… 1 3 术语和定义 …… 1 4 分类和规格 …… 2 5 技术要求 …… 2 6 试验方法 …… 3 7 检验规则 …… 8 8 标志、包装、运输和储存 …… 9
前 言¶
本标准按照 GB/T 1.1—2009 给出的规则起草。
本标准由全国交通工程设施(公路)标准化技术委员会公路工程材料及仪器设备专业标准化工作组提出并归口。
本标准起草单位:交通运输部公路科学研究院、北京市交通委员会、辽宁省高速公路管理局、新疆交通科学研究院、同济大学、武汉市公路管理处、新疆心路科技有限公司、宁夏宁东开发投资有限公司、黑龙江省交通科学研究所、北京路新沥青混凝土有限公司、中路高科(北京)公路技术有限公司、北京嘉格伟业筑路科技有限公司。
本标准主要起草人:李峰、李廷刚、石小培、周园、李啸华、刘涛、马尚、刘惠波、陈晓桥、杨洪生、尹庆、王译民、杨海波、曾蔚、李华明、李林、张华永、李莉、秦永春、王随原。
路面裂缝贴缝胶
1 范围¶
本标准规定了路面裂缝贴缝胶的分类和规格、技术要求、试验方法、检验规则及标志、包装、运输和储存。
本标准适用于路面裂缝修补所用的贴缝胶。
2 规范性引用文件¶
下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB / T 191 包装储运图示标志
GB / T 269 润滑脂和石油脂锥入度测定法
GB / T 328. 2 建筑防水卷材试验方法 第 2 部分：沥青防水卷材 外观
GB/T 328.4 建筑防水卷材试验方法 第4 部分：沥青防水卷材 厚度、单位面积质量
GB/T 328.6 建筑防水卷材试验方法 第6 部分：沥青防水卷材 长度、宽度、平直度
GB/T 328. 8 建筑防水卷材试验方法 第8 部分：沥青防水卷材 拉伸性能
GB/T 328.10 建筑防水卷材试验方法 第10 部分：沥青和高分子防水卷材 不透水性
GB/T 328.14 建筑防水卷材试验方法 第14 部分：沥青防水卷材 低温柔性
GB/T 328.20 建筑防水卷材试验方法 第20 部分：沥青防水卷材 接缝剥离性能
GB/T 4892 硬质直方体运输包装尺寸系列
GB / T 9271 色漆和清漆 标准试板
JT / T 740 路面加热型密封胶
JTG E20 公路工程沥青及沥青混合料试验规程
3 术语和定义¶
下列术语和定义适用于本文件。
3.1 贴缝胶 seal band¶
用于沥青路面裂缝或水泥路面接缝的修补，以聚合物改性沥青，或聚合物改性沥青和胎基布为主要原料的一类材料，又称贴缝带、压缝带等。
3.2 聚合物改性沥青 polymer modified asphalt¶
在石油沥青中掺入一定比例的苯乙烯—丁二烯—苯乙烯(SBS)热塑性弹性体、硫化橡胶粉(GVR)等聚合物外掺剂，制成技术性能得到改善的胶结料。
3.3 黏结强度 adhesion strength¶
黏结强度试验中，贴缝胶试件拉拔直至试件破坏，所对应的最大黏结强度，单位为兆帕(MPa)。
3.4 最大拉伸量 maximum elongation¶
低温拉伸试验中，贴缝胶试件拉伸直至试件破坏或达到最大量程，拉力峰值所对应的拉伸量，单位为毫米(mm)。
4 分类和规格¶
4.1 分类¶
4.1.1 按施工方式分为热粘式贴缝胶、自粘式贴缝胶两类。¶
4.1.2 按适用温度分为普通型、低温型、寒冷型、严寒型四类，分别适用于最低气温不低于 -10℃、- 20℃ 、 - 30℃ 和 - 40℃ 的地区。¶
4.2 规格¶
4.2.1 公称宽度为 3cm、4cm 和 6cm，或根据用户需求定制。¶
4.2.2 公称厚度为 2mm、3mm 和 4mm。¶
4.2.3 每卷公称长度为10m，或根据用户需求定制。¶
5 技术要求¶
5.1 外观¶
5.1.1 外观平整、色泽均匀、洁净、无污染，不应有破洞、跳花、起毛、破损等。¶
5.1.2 贴缝胶应卷紧卷齐，不应有缺边、掉角现象。¶
5.1.3 隔离膜与下涂层黏结良好，无破损。¶
5.2 宽度¶
宽度应符合表1 的规定。
表 1 宽 度
单位为厘米
| 项目 | 要求 | |||
| 规格(公称宽度) | 3 | 4 | 6 | 定制 |
| 平均值偏差 | ±0.2 | ±0.2 | ±0.2 | ±0.2 |
| 最小单值 | 2.7 | 3.7 | 5.7 | 定制公称宽度-0.3 |
5.3 厚度¶
厚度应符合表 2 的规定。
表 2 厚 度
单位为毫米
| 项目 | 要求 | ||
| 规格(公称厚度) | 2 | 3 | 4 |
| 平均值 | [4.0,4.5] | ||
| 最小单值 | |||
5.4 聚合物改性沥青的物理性能¶
聚合物改性沥青的物理性能指标应符合表3 的规定。
表3 聚合物改性沥青的物理性能指标
| 性能指标 | 技术要求 |
| 锥入度(0.1mm) | |
| 软化点(°C) |
5.5 路用性能指标¶
贴缝胶的路用性能指标应符合表4 的规定。
表4 贴缝胶的路用性能指标
| 性能指标 | 技术要求 |
| 转弯翘曲率(%) | |
| 碾压后的厚度(mm) | |
| 黏结强度a(MPa) | |
| -10°C低温柔性 | ,无裂纹 |
| -20°C低温柔性(必要时) | ,无裂纹 |
| 低温拉伸量b(mm) | |
| a黏结强度试验中,当试件出现贴缝胶材料自身破坏时,不计算黏结强度,视为通过。当试件出现界面黏结破坏时,按表中技术要求评价。b低温拉伸试验中,普通型、低温型、寒冷型和严寒型贴缝胶的试验温度分别为:-10°C、-20°C、-30°C和-40°C。 | |
6 试验方法¶
6.1 标准试验条件¶
标准试验温度为 \(2 5 ^ { \circ } \mathrm { C } \pm 1 ^ { \circ } \mathrm { C }\) 。
6.2 外观¶
目测判断。
6.3 宽度¶
6.3.1 仪器设备¶
游标卡尺：测量范围(0 ～ 200)mm，测量精度 0. 01mm。
6.3.2 试验步骤¶
截取300mm 长的贴缝胶，沿贴缝胶长度方向随机选择6 点，测量贴缝胶的宽度，精确至0.1cm。 判定宽度是否符合表1 的要求。
6.4 厚度¶
6.4.1 仪器设备¶
测厚仪：测量范围 (0 ～ 10 ) mm，测量精度 0. 01mm，上测足直径 10mm ± 0. 05mm，施加压力20kPa ± 1kPa。
6.4.2 试验步骤¶
试验步骤如下：
a) 保证贴缝胶和测厚仪的测量面没有污染，在开始测量前检查测厚仪的零点，确保测厚仪的初始值在零点位置；
b) 测量时，截取 300mm 长的贴缝胶，沿贴缝胶长度方向随机选择 6 点，测量贴缝胶宽度中部位置的厚度；
c) 用手指按下操作杆，使测头上抬，将被测物置于工作台和测足之间，轻放操作杆，开始计时，1min 后读取表的读数，精确至 0. 01mm，即被测物的厚度。 判定厚度是否符合表 2 的要求。
6.5 锥入度¶
截取一定长度的试样，置于烘箱或者油浴中均匀加热至可以充分流动，然后用标准筛(1.18mm)过滤试样，将筛下通过物倒入锥入度试模，按照 JT/T 740 的锥入度试验进行，结果记为聚合物改性沥青的锥入度。
6.6 软化点¶
截取一定长度的试样，置于烘箱或者油浴中均匀加热至可以充分流动，然后用标准筛(1.18mm)过滤试样，将筛下通过物倒入软化点试模，按照JTG E20 中的T 0606 软化点试验进行，结果记为聚合物改性沥青的软化点。
6.7 路用性能指标试验¶
6.7.1 试件制备要求将取样贴缝胶切除外层卷端200mm，试件碾压次数、形状和数量按表5 确定。¶
表5 试件碾压次数、形状和数量
| 项目 | 碾压次数 | 试件尺寸(mm) | 试件数量(个) |
| 转弯翘曲率 | 5040 | 长度365 | 3 |
| 碾压后的厚度 | 5040 | 长度300 | 3 |
| 黏结强度 | 504 | 长度40,宽度40 | 3 |
| 低温柔性(下表面) | — | 长度150 | 5 |
| 低温拉伸 | 5040 | 长度120 | 3 |
| 注1:未表明试件宽度,取贴缝胶的实际宽度;注2:黏结强度试验试件宽度,当贴缝胶宽度大于40mm时,截取40mm宽。当贴缝胶宽度小于40mm时,取实际宽度,并在试验结果中标明。 | |||
6.7.2 转弯翘曲率、碾压后厚度¶
6.7.2.1 仪器设备
仪器设备如下：
a) 测厚仪：同 6. 3；
b) 标准试板：采用符合 GB / T 9271 的测试级钢板，尺寸为 152mm × 76mm × 0. 8mm；
c) 车辙试验机：符合 JTG E20 中 T 0719 的要求，碾压强度为0. 7MPa，往返碾压速度为42 次/min ±1 次/min。
6.7.2.2 试验步骤 试验步骤如下：
a) 将标准试板固定在车辙试模上，按表 5 截取规定长度的贴缝胶，分别按图 1、图 2 粘贴在车辙试模上；
b) 将车辙试模置于车辙试验机的试验台上，启动车辙试验机；
c) 往返碾压达到规定的次数后，关闭车辙试验机，取出车辙试模；
d) 从车辙试模上取下标准试板，分别如图3、图4 所示。
说明：
说明：
1———贴缝胶； 3———测试基线；
2———车辙试模； 4———测试板。
1———贴缝胶； 3———测试基线；
2———车辙试模； 4———测试板。

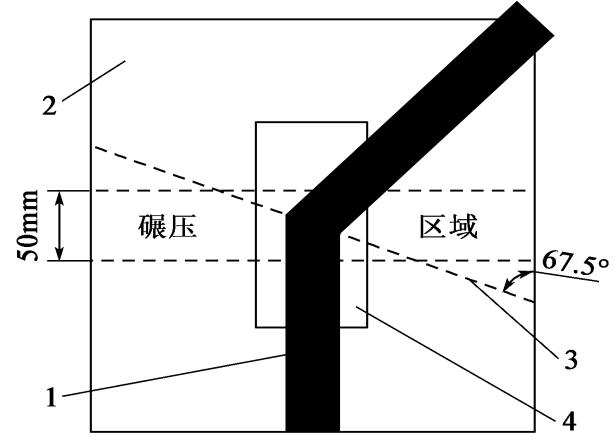

图1 转弯翘曲率试模

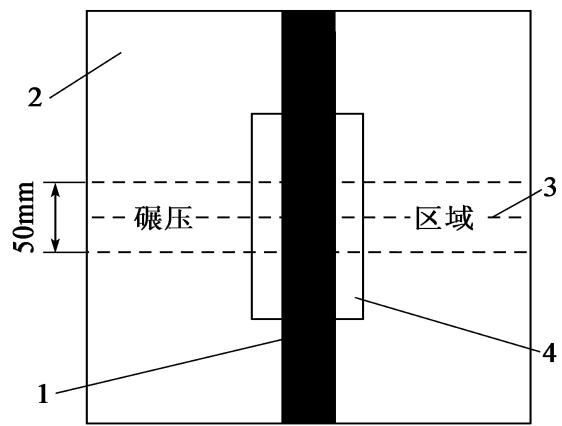

图2 碾压后厚度试模
说明：
1———贴缝胶；
说明：
2———测试基线；
1———贴缝胶；
3———测试板。
2———测试基线；
3———测试板。

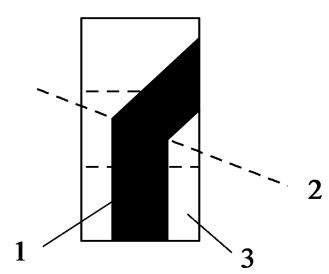

图3 转弯翘曲率标准试板
图4 碾压后厚度标准试板
6.7.2.3 试验结果处理
6.7.2.3.1 转弯翘曲率
按6.3 方法测试标准试板连同贴缝胶的厚度，测试基线为贴缝胶叠置处，如图3 所示，沿测试基线测量6 个点，取平均值作为一次试验结果。同一样品平行试验三次，同一样品三次平行试验结果的其中一个测定值与平均值之差不超过平均值的15%时，取其平均值作为三次平行试验的试验结果，否则需要重做试验。三次平行试验结果减去标准试板的厚度，记为贴缝胶转弯碾压后的厚度 \(T _ { 4 5 }\) ，贴缝胶的初始厚度记为 \(T _ { 0 }\) ，则转弯翘曲率为：
式中：\(D\) ———贴缝胶的转弯翘曲率；
\(T _ { 0 }\) ———贴缝胶的初始厚度，单位为毫米(mm)；
\(T _ { 4 5 }\) ———贴缝胶转弯碾压后的厚度，单位为毫米(mm)；
6.7.2.3.2 碾压后厚度
按 6.3 方法测试标准试板连同贴缝胶的厚度，测试基线为贴缝胶的横向中线，如图 4 所示，沿测试基线测量 6 个点，取平均值作为一次试验结果。同一样品平行试验三次，同一样品三次平行试验结果的其中一个测定值与平均值之差不超过平均值的 15% 时，取其平均值作为三次平行试验的试验结果，否则需要重做试验。三次平行试验结果减去标准试板的厚度，记为贴缝胶碾压后的厚度\(T _ { 1 }\)。
6.7.3 黏结强度¶
6.7.3.1 仪器设备
仪器设备如下：
a) 黏结试验仪：拉拔头直径为 30mm，拉拔速率为 50mm/min；
b) 标准试板：采用符合 GB / T 9271 的测试级钢板，尺寸为 152mm × 76mm × 0. 8mm；
c) 车辙试验机：符合 JTG E20 中 T 0719 的要求，碾压强度为0. 7MPa，往返碾压速度为42 次/min ±1 次/ min。
6.7.3.2 试验步骤 试验步骤如下：
a) 将标准试板固定在车辙试模上，按表 5 截取规定长度的贴缝胶，按图 5 粘贴在车辙试模上；
b) 将车辙试模置于车辙试验机的试验台上，启动车辙试验机；
c) 往返碾压达到规定的次数后，关闭车辙试验机，取出车辙试模；
d) 从车辙试模上取下标准试板，居中切割贴缝胶为长 40mm、宽度 40mm 的矩形，如图 6所示；
e) 在拉拔头上涂抹环氧树脂，粘贴到贴缝胶表面，如图7 所示；固化24h 后，启动拉拔试验机进行测试，直至试件破坏，记录拉拔力读数 \(F _ { \mathrm { ~ o ~ } }\)
6.7.3.3 结果处理 当试件出现贴缝胶材料自身破坏时，不计算黏结强度。 当试件出现界面黏结破坏时，按式(2)计算黏结强度。
式中：\(p\) ———贴缝胶的黏结强度，单位为兆帕(MPa)；
\(F\)———拉拔力，单位为牛(N)；
\(r\)———拉拔头半径，取为 15mm；
说明：
说明：
1———贴缝胶； 3———车辙试模。
1———贴缝胶；
2———测试板；
2———测试板。

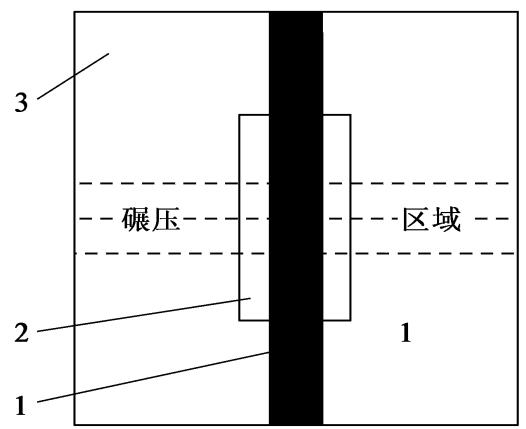

图5 黏结强度试验试模

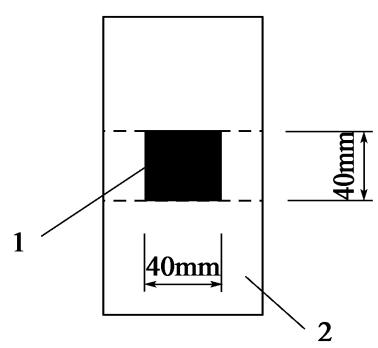

图6 黏结强度试验标准试板

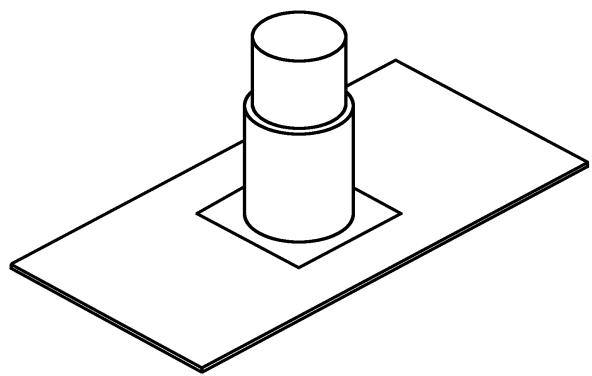

图7 黏结强度试验示意图
同一样品平行试验三次。 同一样品三次平行试验结果的其中一个测定值与平均值之差不超过平均值的15%时，取其平均值作为试验结果。
6.7.4 低温柔性¶
按 GB/T 328.14 进行，弯曲直径为30mm。 5 个试件全部无裂纹判断试验通过。
6.7.5 低温拉伸¶
6.7.5.1 仪器设备
仪器设备如下：
a) 拉伸试验机：拉伸行程不小于 60mm，拉伸速率 0. 05mm / min；
b) 低温装置：恒温控制 \(- 4 0 \mathrm { ^ { \circ } C } \pm 1 \mathrm { ^ { \circ } C } \ \sim \ 0 \mathrm { ^ { \circ } C } \pm 1 \mathrm { ^ { \circ } C }\)
c) 车辙试验机：符合 JTG E20 中 T 0719 的要求。
6.7.5.2 试验步骤 试验步骤如下：
a) 试件制备：采用90 号沥青、AC-13 中值级配，按 JTG E20 车辙试验成型沥青混凝土板，再将其切割成120mm ×90mm ×40mm 的沥青混凝土块，将贴缝胶粘贴到两块非切割面的沥青混凝土试块上，两块沥青混凝土块的间距为5mm。 拉伸试件如图8 所示。
b) 碾压成型 将拉伸试件固定在车辙试模上 将车辙试模置于车辙试验机的试验台上 启动车辙试验机，往返碾压达到规定的次数后，关闭车辙试验机，取出车辙试模，从车辙试模上取下拉伸试件。
c) 低温拉伸：将试件置于低温装置中保温不少于 3h 后，安装在拉伸试验机上。 以 0. 05mm/min速率拉伸试样，试验过程保持规定的试验温度，并观察贴缝胶有无明显的裂缝、贴缝胶与沥青混凝土块黏结面有无明显的滑移 如有裂缝且长度大于 3mm 时 或有滑移且滑移量大于3mm 时，判断试件破坏。 试验拉伸直至试件破坏或达到试验机的最大拉伸行程。 根据试验过程的荷载—位移曲线，以荷载峰值对应试件开始出现破坏时的位移作为最大拉伸量。
说明：
1———传力杆； 3———模具；
2———贴缝胶； 4———沥青混凝土块。

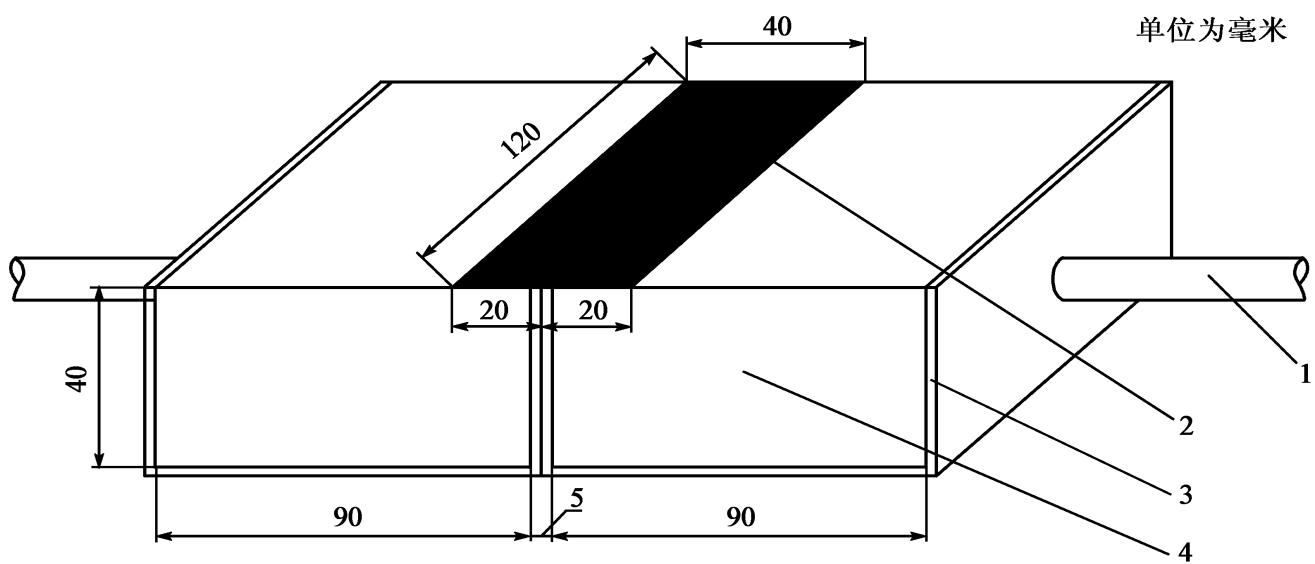

图8 低温拉伸试件示意图
6.7.5.3 试验结果 在试验报告中应注明进行低温拉伸试验的温度以及贴缝胶的宽度 同一样品平行试验三次 同一样品三次平行试验结果的其中一个测定值与平均值之差不超过平均值的15%时，取其平均值作为试验结果。
7 检验规则¶
7.1 检验分类¶
按检验类型分为出厂检验和型式检验。
7.2 出厂检验¶
出厂检验项目包括：外观、宽度、厚度，每批进行一次。
7.3 型式检验¶
型式检验项目包括第 5 章的所有要求，在下列情况下应进行型式检验：
a) 新产品投产或产品定型鉴定时；
b) 正常生产时，每年进行一次；
c) 原材料、工艺等发生较大变化，可能影响产品质量时；
d) 出厂检验结果与上次型式检验结果有较大差异时；
e) 产品停产三个月以上恢复生产时；
f) 国家质量监督检验机构提出型式检验要求时。
7.4 抽样与组批规则¶
7.4.1 贴缝胶以同品种同标号的产品20 000m 为一批，不足20 000m 者也作为一批进行检验。¶
7.4.2 每批贴缝胶中任选3 卷，每卷取样不少于3m。¶
7.5 型式检验判定规则¶
将 3 个样品分别进行检验，若 3 个样品的检验结果全部符合第 5 章的要求，则判定该批产品为合格产品；若只有 1 个样品不符合第 5 章的要求，允许另取 3 个样品分别进行性能检测，如 3 个样品全部符合第 5 章的要求，则判定该批产品为合格产品，如仍有超过 1 个样品不符合第 5 章的要求，则该批贴缝胶为不合格产品。
8 标志、包装、运输和储存¶
8.1 标志¶
8.1.1 包装箱外表面标志应符合 GB/T 191 的规定。¶
8.1.2 外壁标志主要包括以下内容：¶
a) 生产厂厂名；
b) 产品名称；
c) 生产日期；
d) 产品净质量与包装后的总质量；
e) 包装箱尺寸；
f) 防火、防潮、防雨淋标志。
8.2 包装¶
8.2.1 包装箱尺寸应符合 GB / T 4892 的规定。¶
8.2.2 贴缝胶宜采用纸箱包装。¶
8.2.3 产品应附：¶
a) 产品使用说明书，说明书上应标明产品的类型、适用范围、安全加热温度、灌入温度和施工工艺等；
b) 合格证，出厂检验项目合格证明；
c) 检测报告，检测报告上应有本标准的各项试验检测结果。
8.3 运输和储存¶
产品在运输过程中，严禁接近烟火，应防受热，防雨淋。 在储存过程中，存放于干燥的库房里，并避免接触腐蚀性气体和液体，远离易燃物质，产品的储存期为 1 年
