ICS 93.080.20 P 66 备案号： JT 中华人民共和国交通运输行业标准
JT/T 972—2015
沥青路面坑槽冷补成品料¶
Cold patch asphalt mixture for asphalt pavement
2015-04-24 发布
2015-07-31 实施
中华人民共和国交通运输部 发 布
目 次¶
前言 …… Ⅱ 1 范围 …… 1 2 规范性引用文件 …… 1 3 术语和定义 …… 1 4 技术要求 …… 1 5 试验方法 …… 1 6 检验规则 …… 4 7 标志、包装、运输和储存 …… 5
前 言¶
本标准按照 GB/T 1.1—2009 给出的规则起草。
本标准由全国交通工程设施(公路)标准化技术委员会公路工程材料及仪器设备专业标准化工作组提出并归口。
本标准由北京城建道桥建设集团有限公司负责起草，交通运输部公路科学研究院、北京市交通委路政局、六安市公路交通实业有限公司等参加起草。
本标准主要起草人：李廷刚、石红星、万世林、赵子龙、李占军、李峰、倪敬松、徐剑、董月振、秦永春、谭宜飞、邹卫兵、石小培、杜荣顺、曾蔚。
沥青路面坑槽冷补成品料
1 范围¶
本标准规定了沥青路面坑槽冷补成品料的技术要求、试验方法、检验规则及标志、包装、运输和储存。本标准适用于路面坑槽修补用稀释沥青类冷补成品料(以下简称为冷补料)。
2 规范性引用文件¶
下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志
GB/T 4892 硬质直方体运输包装尺寸系列
JTG E20—2011 公路工程沥青及沥青混合料试验规程
3 术语和定义¶
下列术语和定义适用于本文件。
3.1 施工性能 workability¶
冷补料易于各工序施工操作(拌和、压实等)的性能，也称工作性。
4 技术要求¶
冷补沥青混合料的技术要求应符合表1 的规定。
表1 冷补沥青混合料的技术要求
| 序号 | 性能指标 | 技术要求 |
| 1 | 黏附性等级 | |
| 2 | 贯入强度( ) | 0.5~4 |
| 3 | 稳定度(kN) | ≥3 |
| 4 | 残留稳定度(%) | ≥85 |
| 按 JTG E20—2011 表 T 0616-1 目测评定黏附性等级。 | ||
5 试验方法¶
5.1 黏附性等级¶
5.1.1 仪器设备¶
a) 烧杯：1 000mL；
b) 玻璃棒；
c) 天平：感量不大于 1g；
d) 秒表；
e) 白纸：若干。
5.1.2 试验步骤¶
a) 在 1 000mL 的干净烧杯中注入 800mL 左右的蒸馏水，加热至沸腾；
b) 取 250g 的冷补料放入沸水中，并开始计时。 试验时以每秒一圈的速率用玻璃棒搅拌，持续 3min；
c) 停止加热并将水面上漂浮的沥青撇去，以免二次裹附；
d) 将水冷却至室温，倒掉水分并将湿混合料放到白纸上；
e) 按 JTG E20—2011 表 T 0616-1 目测评定黏附性等级。
5.2 施工性能¶
5.2.1 仪器设备¶
5.2.1.1 贯入测试仪¶
贯入测试仪由测试盒、贯入仪和适配器组成(图1)，应满足：
a) 测试盒（图 2），呈正方体，由不锈钢材料制作，内壁边长为 \(102\mathrm{mm}\pm 0.5\mathrm{mm}\) 。 顶面不封闭，其中一个侧面中心留有直径为 \(10\mathrm{mm}\pm 0.1\mathrm{mm}\) 的圆孔；
b) 贯入测试仪，测试范围为 \(( 0 \sim 4 . 5 ) \mathrm { k g / c m } ^ { 2 }\) ；
c) 适配器(图 3)，长 75mm，顶部为直径 9.5mm 的金属器。

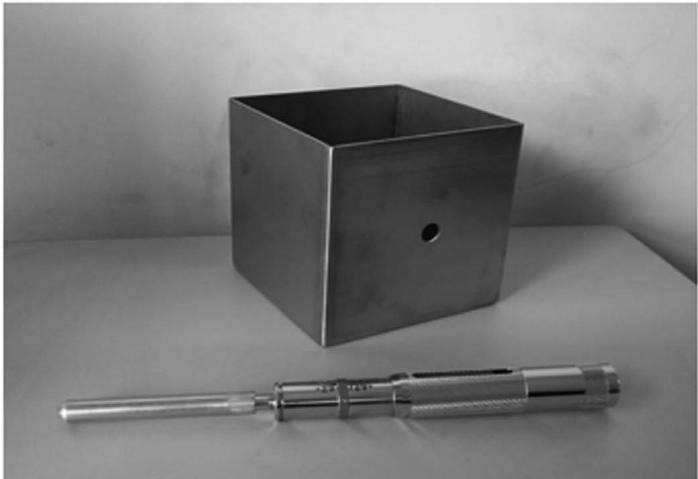

图 1 贯入测试仪

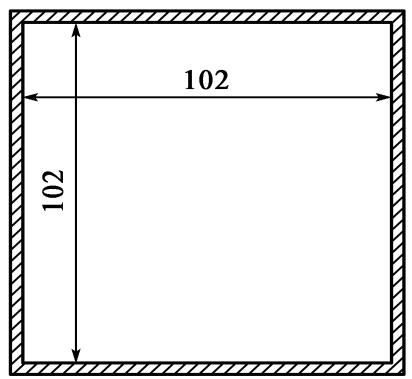

俯视图

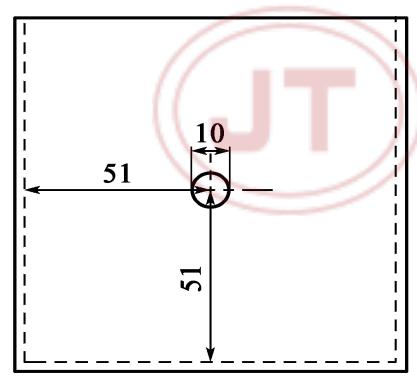

图 2 测试盒示意图
单位为毫米
侧视图
单位为毫米

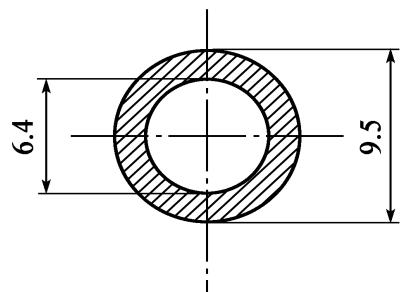

端部

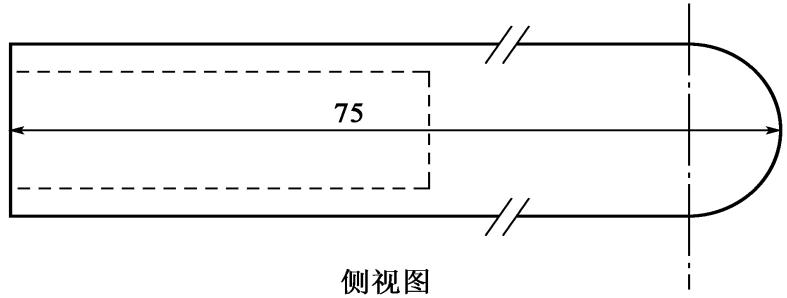

图3 适配器示意图
5.2.1.2 冰箱¶
精度不大于 1℃。
5.2.2 试验步骤¶
试验步骤如下：
a) 将冷补料放入测试盒中装满，注意松散放入，勿压实；
b) 置于 4℃的冰箱中保温 3h 以上；
c) 将贯入头匀速插入测试盒侧壁的小孔中，贯入过程持续时间为（3～5)s，记录贯入仪上的读数；
d) 取 3 个试件的平均值记为该冷补料的贯入强度 W。
5.2.3 试验结果¶
同一试样平行试验 3 次，当 3 次测定值的差值符合重复性试验精度要求时，取平均值作为试验结果，准确至 0.25 kg/cm² 。
试验结果应报告 3 个试件的贯入强度值及平均值。
3 次测定值应指明不超过平均值的15%为符合重复性试验精度要求。
5.3 稳定度、残留稳定度¶
5.3.1 仪器设备¶
仪器设备如下：
a) 马歇尔标准击实仪；
b) 马歇尔稳定度仪；
c) 烘箱：控温 \(1 1 0 ^ { \circ } \mathrm { C } \pm 1 ^ { \circ } \mathrm { C }\) ；
d) 天平：感量不大于 0.1g；
e) 游标卡尺：准确至 0.1mm；
f) 恒温水槽：控温准确至1℃，深度不小于150mm。
5.3.2 试验步骤¶
试验步骤如下：
a) 称取 1 100g 左右的冷补料在常温下装入马歇尔试模中，双面击实 25 次，一组 6 个试件，共 2 组；
b) 连同试模一起以侧面竖立方式置 110℃烘箱中养生 24h，取出后再双面击实 25 次，制作成马歇尔试件，试件高度应满足 63.5mm±1.3mm；
c) 一组试件脱模后在 25℃恒温水槽中养生 60min，进行马歇尔试验，测试其稳定度 MS；
d) 另一组试件脱模后在 25℃恒温水槽中养生 48h，进行马歇尔试验，测试其稳定度 \(MS_1\)，计算残留稳定度 \(MS_0 = MS_1/MS \times 100\%\) 。
5.3.3 试验结果¶
当一组测定值中某个测定值与平均值之差大于标准差的 1.82 倍时，该测定值不符合重复性试验精度要求，应舍弃，并以其余测定值的平均值作为试验结果，试验结果准确至 0.1kN。
试验结果应报告马歇尔试验稳定度和残留稳定度。
6 检验规则¶
6.1 检验分类与检验项目¶
6.1.1 产品检验分型式检验和出厂检验。¶
6.1.2 有下列情况之一时，应进行型式检验：¶
a) 新产品或老产品转厂生产的试制定型鉴定；
b) 正式生产后，如原料、配比、工艺有较大改变；
c) 正式生产时，每季度进行一次检验；
d) 产品长期停产后，恢复生产时；
e) 出厂检验结果与上次型式检验有较大差异时；
f) 国家质量监督机构提出进行型式检验要求时。
6.1.3 型式检验项目包括表1 规定的全部技术要求。¶
6.1.4 出厂检验项目为表1 中的黏附性和施工性能。¶
6.2 组批与抽样规则¶
6.2.1 冷补沥青混合料以同型号的产品 10t 为一批，不足 10t 者也作为一批进行验收。¶
6.2.2 每批冷补料中任选 3 袋，每袋取样不少于 \(5\mathrm{kg}\) 。 型式检验不少于 5 袋。¶
6.3 判定规则¶
将 5 个样品分别进行检验，若 3 个样品的检验结果全部符合表 1 的技术要求，则判定该批产品为合格产品；若只有 1 个样品不符合表 1 的技术要求，允许另取 5 个样品分别进行性能检测，如仍有不符合要求的产品，则该批冷补料为不合格产品；若有超过 1 个样品不符合表 1 的技术要求，则该批冷补料为不合格产品。
7 标志、包装、运输和储存¶
7.1 标志¶
7.1.1 包装袋标志应符合 GB/T 191 的规定。¶
7.1.2 标志主要包括以下内容：¶
a) 生产厂厂名；
b) 产品名称；
c) 生产日期；
d) 产品净质量与包装后的总质量；
e) 包装袋尺寸；
f) 防火、防潮、防雨淋标志。
7.2 包装¶
7.2.1 包装袋尺寸应符合 GB/T 4892 的规定。¶
7.2.2 随行文件应包括：¶
a) 产品使用说明书。说明书上应标明产品的类型、适用范围、施工工艺、生产日期、保质期等；
b) 合格证。出厂检验项目合格证明；
c) 检测报告。检测报告上应有本标准规定的各项技术要求的试验检测结果。
7.3 运输和储存¶
产品在运输过程中，严禁接近烟火，应防受热、雨淋。在储存过程中，存放于干燥、通风、阴凉、远离火源的库房里。
