ICS 93.040;83.140.99

P 28

备案号：


中华人民共和国交通运输行业标准

JT /T 842—2012

公路桥梁高阻尼隔震橡胶支座

High damping seismic isolation rubber bearings for highway bridges

2012-09-26 发布

2013-02-01 实施

中华人民共和国交通运输部 发布

目 次

前言 …… Ⅲ
引言 …… IV
1 范围 …… 1
2 规范性引用文件 …… 1
3 术语、定义和符号 …… 1
4 分类、型号及结构形式 …… 4
5 技术要求 …… 6
6 试验方法 …… 10
7 检验规则 …… 12
8 标志、包装、运输和储存 …… 14
附录 A(资料性附录) 公路桥梁高阻尼隔震橡胶支座技术参数 …… 15
附录 B(资料性附录) 公路桥梁高阻尼隔震橡胶支座规格系列 …… 19

前 言

本标准按照 GB/T 1.1—2009 给出的规则起草。

本标准由中国公路学会桥梁和结构工程分会提出并归口。

本标准主编单位：中交第一公路勘察设计研究院有限公司。

本标准参编单位：西安中交土木科技有限公司、广州大学工程抗震研究中心、成都市新筑路桥机械股份有限公司、株洲时代新材料科技股份有限公司、衡水宝力工程橡胶有限公司、衡水市橡胶总厂有限公司、丰泽工程橡胶科技开发股份有限公司、柳州东方工程橡胶制品有限公司、长安大学、东南大学、陕西鸿博百川工程材料有限公司。

本标准主要起草人：刘士林、葛胜锦、丁小军、潘长平、王伟、彭泽友、崔杰、赵国辉、周明华、夏玉龙、庾光忠、陈广进、赵东来、王恒光、张毅、游珏涛、资道铭、宁响亮、于成云、李建军。

引 言

公路桥梁高阻尼隔震橡胶支座具有结构合理、外观简洁、阻尼效果好、技术性能稳定、维护成本低、耐久性能好等特点，有着良好的推广应用前景。为进一步规范公路桥梁高阻尼隔震橡胶支座的技术质量要求，促进产品标准化、系列化和产业化，特制定本标准。

本标准的发布机构提请注意,声明符合本标准时,可能涉及“4.3 高阻尼隔震橡胶支座结构形式”相关的专利的使用。

本标准的发布机构对于专利的真实性、有效性和范围无任何立场。

该专利持有人已向本标准的发布机构保证,他愿意同任何申请人在合理且无歧视的条款和条件下,就专利授权许可进行谈判。该专利持有人的声明已在本标准的发布机构备案。相关信息可以通过以下联系方式获得:

专利持有人姓名：中交第一公路勘察设计研究院有限公司

地址：陕西省西安市高新区科技二路63号

邮编：710075

请注意除上述专利外,本标准的某些内容仍可能涉及专利。本标准的发布机构不承担识别这些专利的责任。

公路桥梁高阻尼隔震橡胶支座

1 范围

本标准规定了公路桥梁高阻尼隔震橡胶支座的产品分类、型号、结构形式、技术要求、试验方法、检验规则、标志、包装、运输和储存等。

本标准适用于承载力为 $ 500 \, \text{kN} \sim 15000 \, \text{kN} $ 具有高阻尼性能的隔震橡胶支座，适用于抗震设防烈度为 9 度及以下地震烈度区的公路桥梁及市政、铁路桥梁工程。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 528 硫化橡胶或热塑性橡胶 拉伸应力应变性能的测定

GB/T 699 优质碳素结构钢

GB/T 700 碳素结构钢

GB/T 1591 低合金高强度结构钢

GB/T 1682 硫化橡胶低温脆性的测定 单试样法

GB/T 1804 一般公差 未注公差的线性及角度尺寸的公差

GB/T 3077 合金结构钢

GB/T 3512 硫化橡胶或热塑性橡胶 热空气加速老化和耐热试验

GB/T 6031 硫化橡胶或热塑性橡胶硬度的测定（10~100IRHD）

GB/T 7759 硫化橡胶、热塑性橡胶 常温、高温和低温下压缩永久变形测定

GB/T 7760 硫化橡胶或热塑性橡胶与硬质板材粘合强度的测定 90°剥离

GB/T 7762 硫化橡胶或热塑性橡胶 耐臭氧龟裂 静态拉伸试验

GB/T 8923 涂装前钢板表面锈蚀等级和除锈等级

GB/T 9870.1 硫化橡胶或热塑性橡胶动态性能的测定 第1部分：通则

GB/T 12832 橡胶结晶效应的测定 硬度测量法

GB/T 18684 锌铬涂层 技术条件

GB/T 20688.1—2007 橡胶支座 第1部分：隔震橡胶支座试验方法

GB 20688.2 橡胶支座 第2部分：桥梁隔震橡胶支座

CJJ 166 城市桥梁抗震设计规范

HG/T 2198 硫化橡胶物理试验方法的一般要求

JB/T 8928 钢铁制件机械镀锌

JT/T 722 公路桥梁钢结构防腐涂装技术条件

JTG/T B02-01 公路桥梁抗震设计细则

3 术语、定义和符号

3.1 术语和定义

GB 20688.2 界定的以及下列术语和定义适用于本文件。

3.1.1

高阻尼隔震橡胶支座 high damping seismic isolation rubber bearings(HDR)

用复合橡胶制成具有高阻尼性能的隔震橡胶支座，通过高阻尼橡胶支座在水平方向大位移剪切变形及滞回耗能实现减隔震功能。

3.1.2

有效尺寸 effective size

矩形支座内部橡胶层(或加劲钢板)边长，圆形支座内部橡胶层(或加劲钢板)直径。

3.1.3

竖向压缩刚度 vertical compression stiffness

设计竖向承压力与竖向变形量之比。

3.1.4

支座水平屈服力 horizontal yielding force of bearing

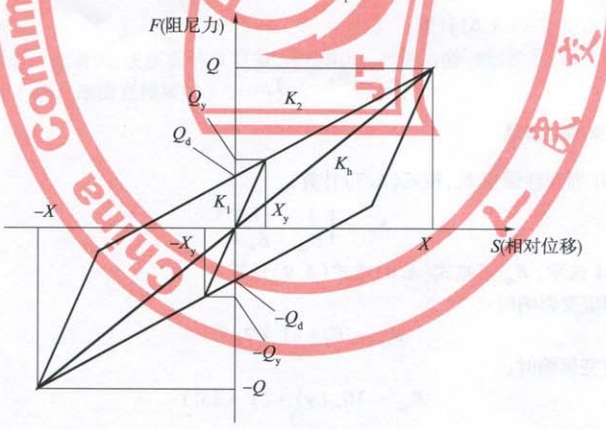

在支座滞回曲线(荷载—位移)中,屈服点对应的支座水平力。

3.1.5

初始水平刚度 horizontal stiffness before yielding

在支座滞回曲线(荷载—位移)中,屈服点前的直线斜率。

3.1.6

屈服后水平刚度 horizontal stiffness after yielding

在支座滞回曲线(荷载—位移)中,屈服点后的直线斜率。

3.1.7

水平等效刚度 horizontal equivalent stiffness

在支座滞回曲线(荷载—位移)中,连接最高峰值点与最低峰值点之间的直线斜率。

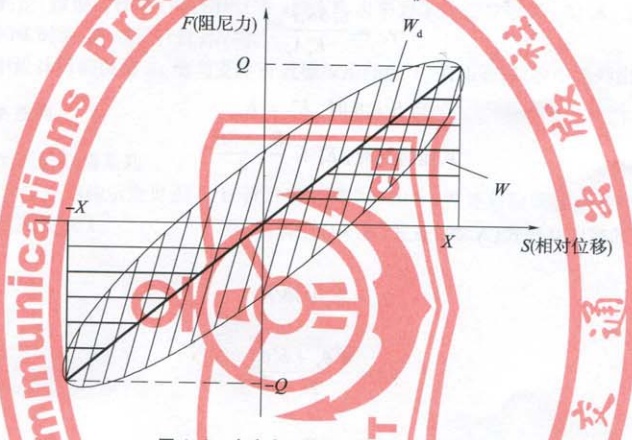

等效阻尼比 equivalent damping ratio

3.1.8

一个荷载循环所吸收的能量与弹性变形能之比，即 $ \xi = \frac{W_{d}}{2\pi W} $。

下列符号适用于本文件。

3.2 符号

\(A_{0}\)——有效面积，支座内部橡胶的平面面积，单位为平方毫米 \(\left(\mathrm{mm}^{2}\right)\);

\(A_{e}\)——支座顶面和底面之间的有效重叠面积，单位为平方毫米 \((\mathrm{mm}^{2})\) (3.1.8-1)

\(a\)——加劲钢板纵边长度，单位为毫米(mm);

\(a_{i}, b_{j}\)——从试验结果得到的统计系数；

\(b\)——加劲钢板横边长度，单位为毫米(mm);

\(d\)——圆形支座规格，单位为毫米(mm);

\(d_{0}\)——加劲钢板外径，单位为毫米(mm);

\(d_{i}\)——加劲钢板开孔直径，单位为毫米(mm)；

\(E_{ap}\)——橡胶表观弹性模量，单位为兆帕(MPa)；

\(E_{0}\)——橡胶弹性模量，单位为兆帕(MPa);

\(E_{\infty}\)——橡胶体积弹性模量，单位为兆帕(MPa);

\(E_{c}^{*}\)——与形状系数 \((S_{1})\)相关的修正压缩弹性模量，单位为兆帕(MPa)；

\(E_{c}\)——橡胶修正压缩弹性模量，单位为兆帕(MPa);

\(G\)——橡胶剪切模量，单位为兆帕（MPa）；

\(G_{1}, G_{2}\)——初始水平刚度、屈服后水平刚度所对应的剪切模量，单位为兆帕（MPa）；

\(G_{av}(\gamma)\)——压缩荷载产生的平均剪应变 \(\gamma\) 对应的剪切模量，单位为兆帕（MPa）；

\(G_{eq}(\gamma)\)——剪应变为 \(\gamma\) 时的等效剪切模量，单位为兆帕（MPa）；

\(h\)——支座总高度（不含预埋钢板厚度），单位为毫米（mm）；

\(K_{1}\)——初始水平刚度，单位为千牛每毫米（kN/mm）；

\(K_{2}\)——屈服后水平刚度，单位为千牛每毫米(kN/mm);

\(K_{h}\)——水平等效刚度，单位为千牛每毫米（kN/mm）；

\(K_{v}\)——竖向压缩刚度，单位为千牛每毫米(kN/mm);

\(l_{a} \times l_{b}\)——矩形支座规格（ \(l_{a}\)为纵桥向，\(l_{b}\) 为横桥向），单位为毫米（mm）；

\(n\)——内部有效橡胶层数；

\(P_{0}\)——设计压力(承载力)，单位为千牛(kN);

\(P_{max}\)——最大设计压力，单位为千牛(kN);

\(P_{\min}\)——最小设计压力，单位为千牛(kN);

\(Q\)——支座位移引起的剪力，单位为千牛(kN);

\(Q_{d}\)——滞回曲线与竖轴（阻尼力坐标轴）交点对应的支座剪力，单位为千牛（kN）；

\(Q_{y}\)——支座水平屈服力，单位为千牛(kN);

\(S_{1}\)——第一形状系数；

\(S_{2}\)——第二形状系数；

\(T_{r}\)——橡胶层总厚度 \(T_{r}=n\times t_{r}\)，单位为毫米（mm）；

\(t\)——封层钢板厚度，单位为毫米（mm）；

\(t_{1}\)——预埋钢板厚度，单位为毫米（mm）；

\(t_{2}\)——支座钢板厚度，单位为毫米（mm）；

\(t_{r}\)——单层橡胶厚度，单位为毫米（mm）；

\(t_{s}\)——加劲钢板厚度，单位为毫米(mm);

\(W\)——一个荷载循环对应的弹性应变能；

\(W_{d}\)——滞回曲线包络面积（一个荷载循环所吸收的能量）；

\(X\)——剪切位移，单位为毫米（mm）；

\(X_{y}\)——屈服位移，单位为毫米（mm）；

\(X_{e}^{\prime}\)——地震作用引起的支座剪切位移，单位为毫米(mm)；

\(X_{0}\)——支座设计剪切位移，单位为毫米（mm）；

\(X_{0}^{\prime}\)——温度、制动力、混凝土收缩徐变等作用引起的支座剪切位移，单位为毫米（mm）；

\(X_{1}\)——支座容许剪切位移，单位为毫米(mm)；

\(X_{2}\)——支座极限剪切位移，单位为毫米(mm);

\(Y\)——压缩变形量，单位为毫米(mm);

\(\alpha\)——支座剪切角，单位为弧度(rad);

\(\alpha_{1}\)——经验修正系数， \(\alpha_{1}=45\)；

\(\gamma_{c}\)——压力引起的剪应变；

\(\gamma_{s}\)——反复加载试验时的剪应变；

\(\gamma_{1}\)——转动引起的剪应变；

\(\gamma_{u}\)——极限性能试验时的剪应变；

\(\gamma_{e}\)——大变形剪切试验时的剪应变；

\(\gamma_{c}^{\prime}\)——地震作用引起的剪应变；

\(\gamma_{0}\)——设计剪应变(100%剪应变);

\(\gamma_{0}^{\prime}\)——温度、制动力、混凝土收缩徐变等作用引起的剪应变；

\(\sum \gamma\)——总剪应变；

\(\varepsilon\)——支座压应变；

\(\theta\)——设计转角，单位为弧度(rad)；

\(\theta_{a}\)——矩形支座纵桥向设计转角，单位为弧度(rad)；

\(\theta_{b}\)——矩形支座横桥向设计转角，单位为弧度（rad）；

\(\kappa\)——与橡胶硬度相关的弹性模量修正系数；

\(\xi\)——等效阻尼比，单位为百分比（%）；

\(\sigma_{max}\)——最大设计压应力，单位为兆帕(MPa)；

\(\sigma_{\min}\)——最小设计压应力，单位为兆帕(MPa)；

\(\sigma_{t}\)——支座设计拉应力，单位为兆帕(MPa)；

\(\sigma_{0}\)——支座设计压应力，单位为兆帕（MPa）。

4 分类、型号及结构形式

4.1 分类

4.1.1 按结构分类

支座按其结构分为：

a）Ⅰ型支座——支座本体与上、下支座钢板采用螺栓连接；

b) Ⅱ型支座——支座本体与上预埋钢板采用卡榫连接，与下封层钢板采用硫化黏结。

注：除以上两种结构外，也可采用其他可靠的连接结构形式。

4.1.2 按形状分类

支座按其本体平面形状分为：

a）圆形支座——支座本体平面为圆形；

b）矩形支座——支座本体平面为矩形。

4.2 型号

支座型号表示方法如下： $$\mathrm{HDR}(\Box)-\Box-\mathrm{G}\Box-\mathrm{e}\Box $$ 支座设计剪切方向（纵桥向）剪切位移量，可省略；

支座设计剪切模量，分为0.8MPa、1.0MPa、1.2MPa；

支座规格，圆形 $ d\times h $，矩形 $ l_{a}\times l_{b}\times h $，单位为毫米（mm）；

支座结构类型，分为Ⅰ型和Ⅱ型；

示例 1:

Ⅰ型圆形高阻尼隔震橡胶支座，直径520mm，高度207mm，剪切模量1.0MPa，型号表示为：HDR（Ⅰ）-d520×207-G1.0。

示例 2:

Ⅱ型矩形高阻尼隔震橡胶支座，纵桥向尺寸370mm，横桥向尺寸420mm，高度136mm，剪切模量0.8MPa，型号表示为：HDR(Ⅱ)-370×420×136-G0.8。

4.3 结构形式

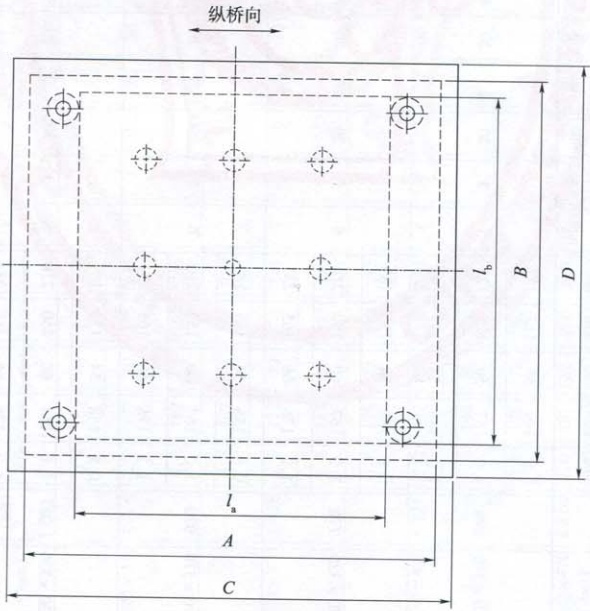

4.3.1 高阻尼隔震橡胶支座Ⅰ型结构

Ⅰ型支座由预埋钢板、支座钢板、封层钢板、支座本体（叠层橡胶和加劲钢板）和锚固组件等组成，支座结构示意见图1。

4.3.2 高阻尼隔震橡胶支座Ⅱ型结构

Ⅱ型支座由预埋钢板、剪力卡榫、封层钢板、支座本体(叠层橡胶和加劲钢板)和锚固组件等组成，支座结构示意见图2。


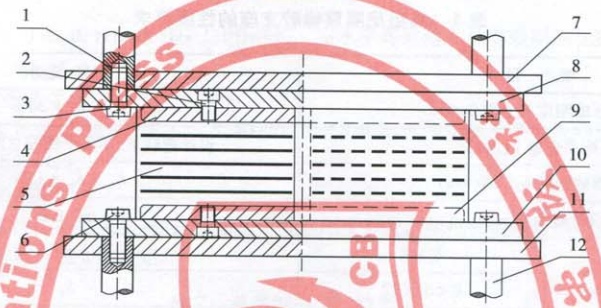

说明：

1——上套筒；7——上预埋钢板；

2——连接螺栓；8——上支座钢板；

3——锚固螺栓；9——下封层钢板；

4——上封层钢板；10——下支座钢板；

5——支座本体；11——下预埋钢板；

6——锚固螺栓；12——下套筒。

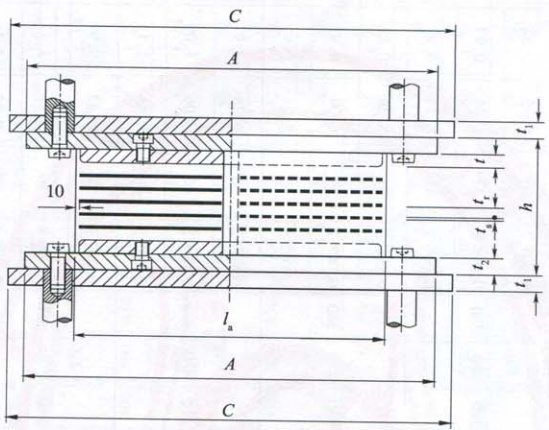

图 1 I 型支座结构示意

说明：

1——上套筒； 5——剪力卡榫；

2——上封层钢板；6——上预埋钢板；

3——支座本体； 7——下封层钢板；

4——锚固螺栓； 8——下套筒。

图 2 Ⅱ型支座结构示意

5 技术要求

5.1 支座性能要求

5.1.1 支座设计要求、设计参数及验算方法按 GB 20688.2、CJJ 166、JTG/T B02-01 并参照附录 A 的规定进行。支座设计承载力、防滑移水平力、剪切位移等应符合设计要求，其他性能指标应符合表 1 的规定。支座规格、性能参数等相关信息参见附录 B。

表 1 高阻尼隔震橡胶支座的性能要求
项目性能要求
竖向压缩刚度 Kₛ(kN/mm) Kₛ ± Kₛ × 30%
压缩变形量 Y (mm)设计荷载下,不大于橡胶总厚度的7%
水平等效刚度 Kb (kN/mm) Kb ± Kb × 15%
设计转角 θ(rad)≥0.006
设计压应力 σ₀ (MPa) S₁ ≤ 8 8
8 < S₁ < 12 S₁
12 ≤ S₁ 12
设计拉应力 σₜ (MPa)卡榫结构0
G = 0.8 1.6
G ≥ 1.0 2.0
设计剪应变 γ₀ (%)100
反复加载试验时的剪应变 γₛ (%)150(Ⅱ型),175(Ⅰ型)
容许剪应变 γₑ (%)200(Ⅱ型),250(Ⅰ型).
极限剪应变 γᵤ (%)300(Ⅱ型),350(Ⅰ型)
等效阻尼比 ξ12% ± (12% × 15%) 15% ± (15% × 15%) 17% ± (17% × 15%)
温度适用范围(℃)-40℃ ~ +60℃(天然橡胶),-25℃ ~ +60℃(其他橡胶)
注1:支座水平剪切性能(容许剪应变、极限剪应变)分2级,反复加载试验时,支座的剪应变与支座的水平剪切性能分别对应。注2:支座等效阻尼比分3级,应在反复加载试验时的剪应变 γₛ 下测试计算,适用于不同水平性能和结构形式。

5.1.2 支座剪切模量随温度下降而递增，当累年最冷月平均温度的平均值处于 $ -10^{\circ}C $ ~ $ 0^{\circ}C $ 时，支座设计剪切模量提高系数为 1.5；当低于 $ -10^{\circ}C $ 时，提高系数为 1.8；当低于 $ -25^{\circ}C $ 时，提高系数为 2.0，进行桥梁结构检算。

5.1.3 支座剪切角 $ \alpha $ 正切值，当不计制动力时， $ \tan\alpha\leqslant0.5 $；当计入制动力时， $ \tan\alpha\leqslant0.7 $。

5.2 力学相关稳定性要求

5.2.1 剪应变相关稳定性

在 $ 0.5 \gamma_{0} $、 $ 1.0 \gamma_{0} $、 $ 1.5 \gamma_{0} $ 剪应变下，支座水平等效刚度和等效阻尼比的实测值变化率在 $ \pm 15\% $ 以内。

5.2.2 压应力相关稳定性

在 3MPa、6MPa、9MPa、12MPa 压应力下，支座水平等效刚度和等效阻尼比的实测值变化率在 $ \pm 15\% $ 以内。

5.2.3 频率相关稳定性

在加载频率为 $ 0.01 \, Hz $、 $ 0.1 \, Hz $、 $ 0.5 \, Hz $、 $ 1.0 \, Hz $ 时，支座水平等效刚度和等效阻尼比的实测值变化率在 $ \pm 15\% $ 以内。

5.2.4 重复加载次数相关稳定性

在剪切性能反复加载 50 次时，第 1、3、5、10、20、30、50 次循环的支座水平等效刚度和等效阻尼比的实测值变化率在 $ \pm 15\% $ 以内。

5.2.5 温度相关稳定性

测定温度对剪切性能的相关影响时,支座水平等效刚度和等效阻尼比在试验测试温度下与基准温度下测试值的变化率应符合表2的规定。

表 2 温度相关稳定性要求
测试温度(℃)-25±2-10±20±2+23±2+40±2
支座水平等效刚度和等效阻尼比变化率(%)-20～+80-20～+50-20～+35基准值±20

5.3 极限性能要求

5.3.1 试件在设计压力作用下产生剪切位移，发生破坏、屈曲或翻滚时的剪应变应大于表1的规定。

5.3.2 对于Ⅰ型支座，在容许剪应变 $ \gamma_{e} $下承受设计拉力时，支座不应发生拉剪破坏。

5.3.3 对于Ⅱ型支座，竖向承载力应在最大设计压力 $ P_{max} $ 和最小设计压力 $ P_{min} $ 之间。

5.4 耐久性能要求

5.4.1 老化性能

水平等效刚度和等效阻尼比允许变化率为 $ \pm30\% $

5.4.2 徐变性能

支座使用60年后徐变应变不超过10%。

5.4.3 疲劳性能

水平等效刚度允许变化率为 $ \pm15\% $，试件外观无裂缝。

5.5 支座用橡胶材料物理机械性能

5.5.1 支座用橡胶宜采用天然橡胶或其他合成橡胶，不应使用任何再生胶或粉碎的硫化橡胶。

5.5.2 支座用高阻尼橡胶材料常规物理机械性能应符合表3的规定。

表 3 橡胶材料常规物理机械性能
性能要求试验方法
拉伸性能拉伸强度(MPa)≥10GB/T 528
扯断伸长率(%)G=0.8MPa≥650
G=1.0MPa≥600
G=1.2MPa≥550
热空气老化性能 a拉伸强度变化率(%)± 15 GB/T 3512
70℃×168h扯断伸长变化率(%)± 20GB/T 528
硬度 IRHD只作为质量控制指标GB/T 6031
黏合性能橡胶与金属黏结强度(N/mm)≥10GB/T 7760
破坏类型橡胶破坏
压缩永久变形 a[70℃×24h,压缩率25%](%)≤60GB/T 7759
剪切性能剪切模量(MPa)0.8,1.0,1.2GB/T 9870.1
等效阻尼比(%)12,15,17
臭氧老化性能 a,b性能变化率(50×10 ⁻⁸,30%,40℃×96h)无龟裂GB/T 7762
a所示性能测试项目的频率为每半年一次。 b臭氧老化性能仅针对保护层橡胶测试项目。

5.5.3 型式检验增加的高阻尼橡胶材料物理机械性能应符合表4的规定。

表 4 型式检验增加的橡胶材料物理机械性能
性能试验项目要求试验方法
拉伸性能100%拉应变时的定伸应力(MPa)只作为质量控制指标GB/T 528
热空气老化性能 70℃×168h100%拉应变时的定伸应力变化率(%)≤25GB/T 3512 GB/T 528
剪切性能剪切模量和等效阻尼比的温度相关性(%)≤20GB/T 9870.1
脆性性能脆性温度(℃)≤-50GB/T 1682
低温结晶性能硬度变化率[-40℃时](%)≤20GB/T 12832

5.6 支座用钢材性能

5.6.1 支座钢板、封层钢板和加劲钢板采用 Q345 低合金高强度结构钢, 其性能应符合 GB/T 1591 的规定。

5.6.2 预埋钢板采用碳素结构钢，其性能应符合 GB/T 700 的规定。

5.6.3 套筒采用优质碳素结构钢，其性能应符合 GB/T 699 的规定。

5.6.4 螺栓采用合金结构钢，其性能应符合 GB/T 3077 的规定。

5.7 黏结剂

黏结剂应不可溶并具有热固性,其质量应稳定,橡胶与金属黏结强度应符合表3的规定。

5.8 外观质量要求

支座表面应光滑平整，外观质量应符合表5的规定。

表 5 外观质量要求
缺陷名称质量指标
缺胶缺胶面积不超过 150mm²，不应多于两处内部嵌件不允许外露
凹凸不平凹凸不超过 1mm，面积不超过 50mm²，不应多于三处
气泡、杂质不允许
裂纹（侧面）不允许
钢板外露（侧面）不允许
掉块、崩裂、机械损伤不允许
钢板与橡胶黏结处开裂或剥离不允许
支座表面平整度不大于支座平面对角线或直径的0.4%

5.9 解剖性能要求

支座解剖后的性能应符合表6的规定。

表 6 解剖性能要求
项目名称解剖检验指标
锯开后胶层厚度胶层厚度应均匀，单层橡胶厚度 tᵣ偏差应符合： tᵣ/10 ≤ 10mm 时，偏差为±0.4mm； 10mm/10 < tᵣ ≤ 20mm 时，偏差为±0.7mm； tᵣ/10 > 20mm 时，偏差为±1.0mm
钢板与橡胶黏结性能钢板与橡胶黏结应牢固，且无离层现象
保护层橡胶厚度保护层厚度偏差为 (0, +0.5)mm
剥离胶层橡胶性能剥离胶层后，测定的橡胶性能与表3的规定相比，拉伸强度的下降率不应大于15%，扯断伸长率的下降率不应大于20%

5.10 尺寸公差要求

支座加工、外形尺寸公差及组装后尺寸公差应符合 GB 20688.2 的规定，未注尺寸公差应按 GB/T 1804 中 c 级的规定进行，各部件检验合格后方可进行装配。

5.11 支座防腐涂装

5.11.1 支座钢件外露表面(橡胶表面除外)应进行表面防腐蚀处理。

5.11.2 待涂装表面应进行表面预处理，清除附在表面的杂质，用稀释剂或清洗剂除去油污和脏物。

5.11.3 用喷射或抛射除锈法将涂装表面的氧化皮、铁锈及其他杂质清除干净后，用真空吸尘器将钢材表面清除一次。经喷射或抛射处理后，表面应符合 GB/T 8923 中 Sa2.5 级的规定。

5.11.4 支座使用在 JT/T 722 中的 C1～C3 腐蚀环境，支座外露钢件表面采用 JT/T 722 中配套编号为 S05 的涂装配套体系；若使用在 C4～C5-M 的腐蚀环境，则采用配套编号为 S07、S09 或 S11 的涂装配套体系。所有涂装配套体系的面漆均采用橘黄色。

5.11.5 涂装表面处理、涂装要求及涂层质量应符合 JT/T 722 的规定。

5.11.6 支座用锚固螺栓采用多元合金共渗或锌铬镀层等方法进行防护处理，应符合 GB/T 18684 的规定；套筒和锚杆宜采用镀锌进行防护处理，应符合 JB/T 8928 的规定。

6 试验方法

6.1 试验样品

支座及橡胶材料试验用样品及缩尺模型应符合 GB/T 20688.1 和 GB 20688.2 的规定。

6.2 试验条件及设备要求

6.2.1 除 6.7.5 外，试验温度为 $ 23^{\circ}C \pm 2^{\circ}C $。

6.2.2 除 6.7.3 外，受试验条件限制时，测试的频率不应低于 0.01Hz。

6.2.3 剪切试验宜采用单剪试验，摩擦力对剪力的修正按 GB/T 20688.1—2007 附录 E 的规定进行，摩擦力应小于剪力的 3%。

6.3 橡胶材料试验

橡胶材料试验方法按表 3、表 4 和 GB 20688.2 的规定进行。

6.4 外观质量

支座外观质量检查，用目测或量具方法按表5的规定进行。

6.5 外形尺寸

6.5.1 支座外形尺寸应用钢直尺测量，高度应用游标卡尺或量规测量。

6.5.2 对于矩形支座，除应在四边上测量长短边尺寸外，还应测量平面与侧面对角线尺寸，高度应在四边中点及对角线中心处测量；对圆形支座的直径、高度应至少测量四次，测点应垂直交叉并测量圆心处高度。

6.5.3 外形尺寸和高度取实测平均值。

6.6 成品支座力学性能试验

6.6.1 竖向压缩刚度试验

成品支座竖向压缩刚度应按 GB/T 20688.1—2007 中 6.3.1 的试验方法在下列条件下进行：

——加载方法: 应按 GB/T 20688.1—2007 中 6.3.1.3 的方法 1 进行;

——加载应力:从 1.5MPa 加载到 6MPa。

6.6.2 压缩变形试验

成品支座压缩变形应按 GB/T 20688.1—2007 中 6.3.1 的试验方法在下列条件下进行：

——加载方法: 应按 GB/T 20688.1—2007 中 6.3.1.3 的方法 1 进行;

——加载应力: 从 0.5MPa 加载到设计压应力。

压缩变形量应取第三个循环从 0.5MPa 加载到设计压应力的竖向变形值。

6.6.3 水平等效刚度和等效阻尼比试验

成品支座水平等效刚度和等效阻尼比应按 GB/T 20688.1—2007 中 6.3.2 的试验方法在下列条件下进行：

——加载方法: 应按 GB/T 20688.1—2007 中 6.3.2.2 的方法做 11 次循环进行;

——加载应力:竖向加载应力为6MPa;

——反复加载剪应变 \(\gamma_{s}\) ：按 150% 、175% 与表 1 对应的 2 级支座水平性能分别进行；

——加载频率：循环剪切位移测试频率采用0.5Hz。

水平等效刚度和等效阻尼比取第二次至第十一次循环的测试平均值，应按 GB/T 20688.1—2007 中 6.3.2.3 的规定计算。

6.6.4 大变形剪切试验

竖向施加6MPa压应力后，按表1支座容许剪应变循环加载水平位移，加载到末端停留时间不应低于2min，循环剪切位移测试频率采用0.5Hz，循环次数不应低于11次，支座外观应无异常或损伤。

6.6.5 拉伸性能试验

成品支座的拉伸性能应按 GB/T 20688.1—2007 中 6.6 的试验方法，在表 1 规定的设计拉应力和容许剪应变下进行，试验后支座外观应无异常或损伤。

6.7 力学相关稳定性试验

6.7.1 剪应变相关稳定性

竖向施加6MPa压应力后，按表1支座设计剪应变 $ \gamma_{0} $的0.5、1.0、1.5倍递增施加水平位移，循环剪切位移测试频率采用0.5Hz，应按GB/T 20688.1—2007中6.4.1的试验方法进行。

6.7.2 压应变相关稳定性

按 150%、175% 与表 1 对应的 2 级支座水平性能分别加载后，竖向按 3MPa、6MPa、9MPa、12MPa 施加压应力，循环剪切位移测试频率采用 0.5Hz，应按 GB/T 20688.1—2007 中 6.4.2 的试验方法进行，循环加载次数为三次，取第三次测试值计算。每种应力测试间隔时间至少 8h。

6.7.3 频率相关稳定性

竖向施加6MPa压应力，按150%、175%与表1对应的2级支座水平性能分别加载后，循环剪切位移加载频率采用0.01Hz、0.1Hz、0.5Hz、1.0Hz，应按GB/T 20688.1—2007中6.4.3的试验方法进行，循环加载次数为三次，取第三次测试值计算。每种频率测试间隔时间至少8h。

6.7.4 重复加载次数相关稳定性

竖向施加6MPa压应力，按150%、175%与表1对应的2级支座水平性能分别施加水平位移，循环剪切位移测试频率采用0.5Hz，应按GB/T 20688.1—2007中6.4.4的试验方法进行循环加载。基准值应取第二次至第十一次循环的测试平均值。试件在反复50次加载后应冷却至室温，冷却时间至少8h。

6.7.5 温度相关稳定性

在 5.2.5 规定的温度条件下，竖向施加 6MPa 压应力，按 150%、175% 与表 1 对应的 2 级支座水平性能分别加载后，循环剪切位移测试频率采用 0.5Hz，应按 GB/T 20688.1—2007 中 6.4.5 的试验方法进行，循环加载次数为三次，取第三次测试值计算。

6.8 极限性能试验

竖向施加 6MPa 压应力，循环剪切位移测试频率采用 0.5Hz，应按 GB/T 20688.1—2007 中 6.5 的试验方法进行。

6.9 耐久性能试验

6.9.1 老化性能

老化性能试验按 GB/T 20688.1—2007 中 6.7.1 的规定进行。

6.9.2 徐变性能

徐变性能试验按 GB/T 20688.1—2007 中 6.7.2 的规定进行。

6.9.3 疲劳性能

疲劳性能试验按 GB/T 20688.1—2007 中 6.7.3 的规定进行。

6.10 解剖性能试验

支座解剖检验应随机抽取一个橡胶层数大于三层的支座，将其沿垂直方向锯开。胶层厚度和保护层厚度应用游标卡尺测量；钢板与橡胶黏结性能试验应按 GB/T 7760 的规定进行；剥离胶层橡胶性能试验应采用 HG/T 2198 的规定制成试样，按 GB/T 528 的规定进行。

7 检验规则

7.1 检验分类

支座检验分原材料及部件进厂检验、产品出厂检验和型式检验三类。

7.1.1 原材料及部件进厂检验

支座原材料及部件进厂检验，为支座加工原料及外协加工件进厂时进行的验收检验。

7.1.2 产品出厂检验

支座在出厂时应经检测部门质量控制试验，检验合格后，附合格证书，方可出厂使用。

7.1.3 型式检验

有下列情况之一时，应进行型式检验：

a）新产品或老产品转厂生产的试制定型鉴定；

b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；

c) 正常生产时，每三年进行一次检验；

d) 产品停产两年后，恢复生产时；

e）出厂检验结果与上次型式检验有较大差异时；

f) 国家质量监督机构或用户提出进行型式检验的要求时。

7.2 检验项目及检验周期

7.2.1 原材料及部件进厂检验

支座用原材料及部件进厂后检验项目及检验周期应符合表7的规定。对原材料及外协部件除有供应商的质保单外，支座生产厂应提供复检报告。

表 7 支座用原材料及部件进厂检验项目及检验周期
检验项目技术要求检验频次
橡胶物理机械性能5.5每批(不大于500kg)
钢材机械性能5.6每批
黏结剂黏合性能5.7每批

7.2.2 出厂检验

支座出厂检验项目及检验周期应符合表8的规定。

表 8 支座出厂检验项目及检验周期
检验项目技术要求试验方法检验频次
支座各部件尺寸支座设计图5.10,6.5每个
支座外观质量5.86.4每个
支座组装高度偏差5.106.5每个
支座表面防腐涂装5.115.11每个
成品支座压缩性能5.16.6.1,6.6.2支座总数的20%,7.3
成品支座转动性能5.16.6.1
成品支座剪切性能5.16.6.3
成品支座大变形剪切性能5.16.6.4每个工程项目至少一次
成品支座拉伸性能5.16.6.5
成品支座解剖性能5.96.10支座总数的0.5%

7.2.3 型式检验

支座型式检验项目及检验周期应符合表9的规定。

表 9 支座型式检验项目及检验周期
检验项目技术要求试验方法检验频次
支座原材料及部件性能7.2.16.3.5.6按7.1.3进行
支座出厂检验项目7.2.27.2.2
支座橡胶材料检验项目5.5.36.3
成品支座力学相关稳定性5.26.7
成品支座极限性能5.36.8
成品支座耐久性能5.46.9

7.3 抽样

支座出厂检验抽样应符合以下要求：

a）产品抽样数量应不少于总数的20%，总数量不少于三件，每种规格的产品抽样数量不少于两件；若有不合格试样，则应按总数的50%检测，若仍有不合格试样，则应100%检测；

b）可根据用户需求确定产品的抽样数量，但不应低于上述规定的最少抽样比例。

7.4 判定规则

7.4.1 在进厂检验中发现不合格原料或部件不应使用；在整体支座组装过程中发现不合格部件应进行更换，直至全部检验项目均合格。

7.4.2 出厂检验成品支座性能可采用随机抽样的方式确定检测试样。若有一件抽样试样的一项性能不合格，则该次抽样检验不合格。不合格品不应出厂。

7.4.3 支座外观质量检查，若有两项及以上不允许项目则直接报废，不应使用。其余不合格产品可进行

一次修补，修补后仍不合格应报废处理，不应使用。

8 标志、包装、运输和储存

8.1 标志

8.1.1 支座本体和预埋组件安装时，应在醒目位置设置“横桥向”标识和方向指示箭头，且应保证其准确性。

8.1.2 支座本体和预埋组件的平面和侧面，应用醒目颜色的永久性线条标示出中心位置。

8.1.3 支座应设置铭牌，铭牌中含有完整的支座型号、设计竖向承载力、设计转角、设计位移、生产日期、出厂编号和生产厂家名称、技术来源等信息。

8.1.4 支座侧面应硫化有生产厂商标或名称以及生产批号等永久性标识。

8.1.5 支座纵桥向位移方向应设置位移标识和指示，需要设置预偏量时，应标示出预偏位置。

8.2 包装

8.2.1 支座应根据分类、规格分别包装。

8.2.2 包装应牢固可靠，包装外面应注明产品名称、规格、制造日期等信息。

8.2.3 包装内应附有产品合格证、质量检验单。

8.3 运输

支座在运输中，应避免阳光直接曝晒、雨淋、雪浸，并应保持清洁，不应与影响支座质量的物质相接触。

8.4 储存

储存支座的库房应干燥通风，支座应堆放整齐，保持清洁，严禁与酸、碱、油类、有机溶剂等相接触，并应距热源2m以上，且不能与地面直接接触。

附录 A

(资料性附录)

公路桥梁高阻尼隔震橡胶支座技术参数

A.1 形状系数

支座第一形状系数和第二形状系数按式(A.1)~式(A.5)计算：

圆形支座： $$S_{1}=\frac{d_{0}-d_{i}}{4t_{r}} \tag{A.1} $$ $$S_{2}\;=\;\frac{d_{0}}{T_{r}} \tag{A.2} $$ 矩形支座： $$S_{1}=\frac{4ab-\pi d_{i}^{2}}{4t_{r}(2a+2b+\pi d_{i})} \tag{A.3} $$ $$沿短边有约束 :S_{2}=\frac{a}{T_{r}} \tag{A.4} $$ $$沿短边无约束：S_{2}=\frac{b}{T_{r}} \tag{A.5} $$ 注：对有开孔的支座，有效承压面积应扣除开孔面积；自由表面积应包括橡胶层的孔洞表面积；若支座空洞灌满橡胶，则按无开孔支座考虑。开孔面积小于有效承压面积5%时，可不计开孔面积。

A.2 竖向压缩刚度

支座竖向压缩刚度按式(A.6)计算： $$K_{v}=\frac{E_{c}A_{0}}{T_{r}} \tag{A.6} $$

A.3 橡胶修正压缩弹性模量

A.3.1 橡胶修正压缩弹性模量 $ E_{c} $，按式(A.7)计算：

$$E_{\rm c}\ =\ \left[{1\over E_{\rm ap}}+{1\over E_{\rm\infty}}\right]^{-1} \tag{A.7} $$ $ E_{\infty} $ 可由表 A.1 选取， $ E_{ap} $ 可按式(A.8)或式(A.9)计算：

a) 不考虑剪应变影响时： $$E_{\mathrm{a p}}=E_{0}\cdot(1+2\kappa S_{1}^{2}) \tag{A.8} $$ b) 考虑剪应变影响时： $$E_{\mathrm{a p}}=3G_{\mathrm{a v}}(\gamma)\cdot(1+2S_{1}^{2}) \tag{A.9} $$ 式中： $$\gamma\;=\;\sqrt{6S_{1}\varepsilon} \tag{A.10} $$

A.3.2 橡胶修正压缩弹性模量 $ E_{c} $，也可按式(A.11)和式(A.12)经验公式进行估算：

a) 矩形支座： $$E_{\mathrm{c}}=\alpha_{1}S_{1}G \tag{A.11} $$ b) 圆形支座： $$E_{c}=0.75\alpha_{1}S_{1}G \tag{A.12} $$

G 可由表 A.1 选取：

表 A.1 支座橡胶材料力学性能参数
硬度E₀(MPa)G(MPa)κ E∞ (MPa)
553.600.80.681 080
604.931.00.621 145
656.251.20.551 210

A.4 支座的刚度

A.4.1 水平等效刚度

支座水平等效刚度按式(A.13)计算： $$K_{\mathrm{h}}=G\frac{A_{0}}{T_{\mathrm{r}}} \tag{A.13} $$ 考虑剪应变对剪切模量的影响时，按式(A.14)计算： $$K_{\mathrm{h}}=G_{\mathrm{eq}}(\gamma)\frac{A_{0}}{T_{\mathrm{s}}} \tag{A.14} $$

A.4.2 初始水平刚度和屈服后水平刚度

支座采用如图 A.1 所示的等效双线性恢复力模型进行分析计算时， $ K_{1}, K_{2} $ 按式(A.15)计算： $$K_{1}=G_{1}\frac{A_{0}}{T_{r}} \ K_{2}=G_{2}\frac{A_{0}}{T_{r}} \tag{A.15} $$

图 A.1 支座的等效双线性恢复力模型

式中， $ G_{1} $、 $ G_{2} $ 按式(A.16)计算： $$ G_1(\gamma)\ =\ a_0\ +\ a_1\gamma\ +\ a_2\gamma^2\ +\ a_3\gamma^3\ +\ a_4\gamma^4 \ G_2(\gamma)\ =\ b_0\ +\ b_1\gamma\ +\ b_2\gamma^2\ +\ b_3\gamma^3\ +\ b_4\gamma^4 \tag{A.16} $$ 多项式中 $ a_{i} = a_{0} \cdots a_{4} $, $ b_{j} = b_{0} \cdots b_{4} $，根据所用的橡胶材料从大量的试验中统计得到。

等效双线性恢复力模型的屈服力 $ Q_{y} $ 和屈服位移 $ X_{y} $ 根据比例关系按式(A.17)计算： $$Q_{\mathrm{y}}=\frac{G_{1}\left(\gamma\right)}{G_{1}\left(\gamma\right)-G_{2}\left(\gamma\right)}\cdot Q_{\mathrm{d}} \ X_{\mathrm{y}}=\frac{Q_{\mathrm{y}}}{K_{1}} \tag{A.17} $$

A.5 等效阻尼比

支座水平等效刚度和等效阻尼比计算示意如图 A.2 所示。支座按线性地震响应分析时,等效阻尼比按式(A.18)计算: $$\xi=\frac{1}{2\pi}\cdot\frac{W_{\mathrm{d}}}{W}=\frac{1}{2\pi}\cdot\frac{W_{\mathrm{d}}}{K_{\mathrm{h}}X^{2}} \tag{A.18} $$

图 A.2 支座水平等效刚度和等效阻尼比

式中： $$K_{\mathrm{h}}=\frac{Q-(-Q)}{2X} \tag{A.19} $$

A.6 压应力

支座设计压应力、最大压应力和最小压应力应按式(A.20)~式(A.22)计算： $$\sigma_{0}=\frac{P_{0}}{A_{0}} \tag{A.20} $$ $$\sigma_{\max}=\frac{P_{\max}}{A_{\mathrm{e}}} \tag{A.21} $$ $$\sigma_{\min}=\frac{P_{\min}}{A_{0}} \tag{A.22} $$ 支座静载引起的设计压应力采用8MPa～12MPa。最大使用压应力为12MPa，最小使用压应力不小于6MPa。

A.7 剪应变

A.7.1 水平位移引起的剪应变

a） 温度、制动力、混凝土收缩徐变等作用引起的支座剪应变按式(A.23)计算：

\[\gamma_{0}^{\prime}=\frac{X_{0}^{\prime}}{T_{r}} \tag{A.23} $$ b) 地震作用引起的支座剪应变按式(A.24)计算： $$\gamma_{e}^{\prime}=\frac{X_{e}^{\prime}}{T_{r}} \tag{A.24} \]

A.7.2 压力引起的剪应变

支座压力引起的剪应变按式(A.25)或式(A.26)计算：

圆形支座： $$\gamma_{\mathrm{c}}=\frac{6.0S_{\mathrm{l}}P_{\max}}{E_{\mathrm{e}}A_{\mathrm{e}}} \tag{A.25} $$ 矩形支座： $$\gamma_{\mathrm{e}}=\frac{8.5S_{1}P_{\max}}{E_{\mathrm{e}}^{s}A_{\mathrm{e}}} \tag{A.26} $$ 式中： $$当 S_{1}\leqslant8 时 ,E_{c}^{s}=E_{ap} \tag{A.27} $$ $$其他情况时 ,E_{c}^{s}=\frac{E_{c}+3E_{ap}}{4} \tag{A.28} $$

A.7.3 转动引起的剪应变

支座压力引起的剪应变按式(A.29)或式(A.30)计算：

圆形支座： $$\gamma_{i}=6.0S_{1}^{2}\theta/n \tag{A.29} $$ 矩形支座： $$\gamma_{t}=\frac{a^{2}\theta_{a}+b^{2}\theta_{b}}{2t_{r}^{2}n} \tag{A.30} $$

A.7.4 总剪应变

总剪应变符合式(A.31)的规定： $$\sum\gamma=\gamma_{\mathrm{e}}^{\prime}+\gamma_{\mathrm{e}}+\gamma_{\mathrm{t}}\leqslant\gamma_{\mathrm{e}} \tag{A.31} $$

A.8 支座验算

支座设计验算应符合 GB 20688.2 的规定。

A.9 连接件

连接件设计计算应符合 GB 20688.2 的规定。

附 录 B

(资料性附录) 公路桥梁高阻尼隔震橡胶支座规格系列

B.1 支座要求

B.1.1 高阻尼隔震橡胶支座规格系列及相关参数见表 B.1～表 B.4，表中参数代号（符号）定义见 3.2 的规定。

B.1.2 以下支座参数系列表中，HDR（Ⅰ）型支座水平力学性能参数 $ K_{1} $、 $ K_{2} $、 $ K_{h} $、 $ \xi $ 是在反复加载时的剪应变 $ \gamma_{s}=175\% $ 时测定（或设计计算）的；HDR（Ⅱ）型支座水平力学性能参数 $ K_{1} $、 $ K_{2} $、 $ K_{h} $、 $ \xi $ 是在反复加载时的剪应变 $ \gamma_{s}=150\% $ 时测定（或设计计算）的。

B.1.3 本附录表中设计剪切位移 $ X_{0} $ 值与支座有效橡胶层厚度 $ T_{r} $ 值相等，故表中未列出 $ T_{r} $ 值。

B.2 圆形支座规格系列

B.2.1 HDR(I)型圆形规格系列

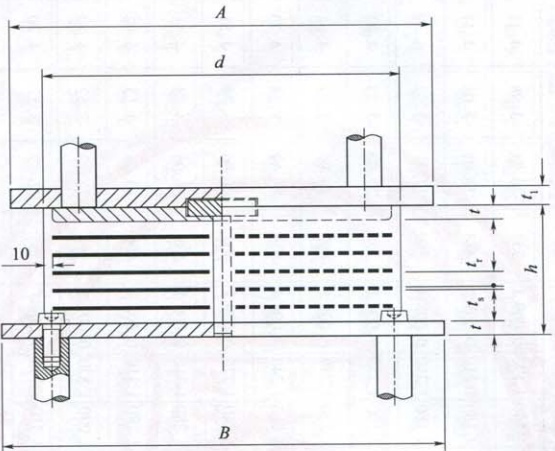

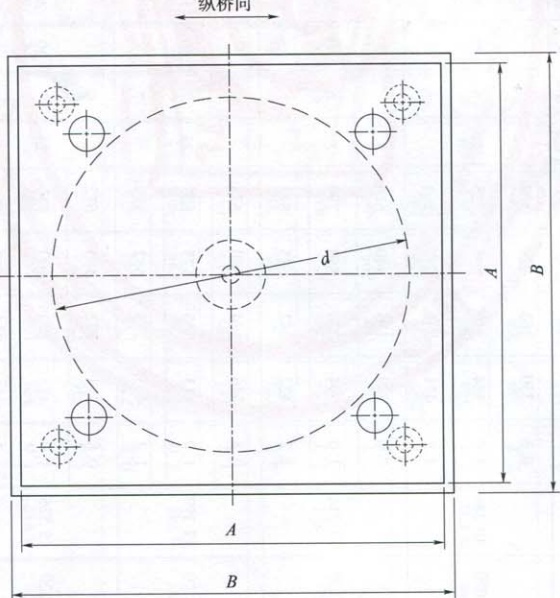

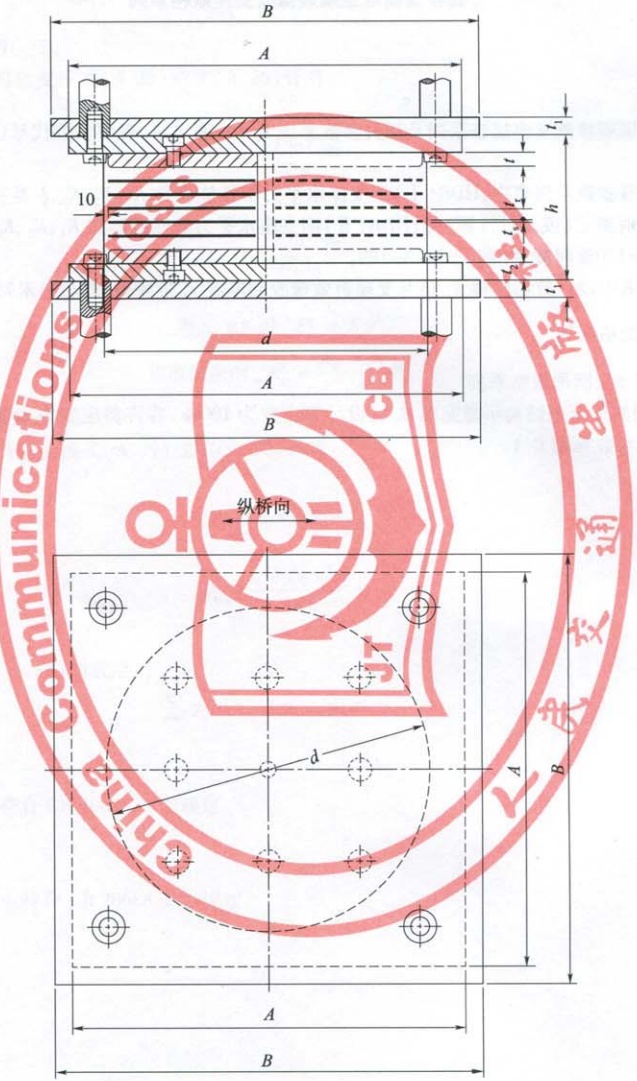

HDR(Ⅰ)型圆形支座结构示意见图 B.1, 设计剪应变为 100%, 容许剪应变为 250%, 极限剪应变为 350%, 其他设计参数见表 B.1。

图 B.1 HDR(I) 型圆形支座结构示意
表 B.1 HDR(I)型圆形高阻尼隔震橡胶支座规格系列参数
序号规格尺寸d(mm)承载力 P₀(kN)剪切模量G(MPa)支座总高h(mm)设计位移X0(mm)容许位移X1(mm)极限位移X2(mm)单层橡胶厚度t(mm)加劲钢板厚度t(mm)封层钢板厚度t(mm)预埋钢板厚度t(mm)支座钢板厚度t(mm)支座钢板厚度t(mm)预埋钢板厚度t(mm)设计容许转角 θ (rad)水平屈服力Qy(kN)初始水平屈服力K1(kN/mm)屈服后水平刚度K2(kN/mm)水平等效刚度K3(kN/mm)竖向压缩刚度K4(kN/mm)等效阻尼比 ξ (%)
12705320.814945112157532020203203400.0103204.190.640.8631915
1.0157501251753403600.0091254.720.730.9735915
1.2165551371923403600.0084336.470.761.0639217
22957040.814945112157532020203603800.0091245.060.781.0443115
1.0157501251750.0081305.700.881.1748515
1.2165551371920.0074397.810.921.2852917
33207870.815854135189632020203703900.0091295.060.781.0439415
1.0167601502100.0103365.700.881.1744315
1.2176661652310.0084477.750.911.2748317
43459870.815854135189632020203904100.0082345.940.911.2250515
1.0167601502100.0075436.671.031.3756915
1.2176661652310.0103405.890.911.2146815
53701 0920.816763157220732020204204400.0091496.621.021.3652615
1.0177701752450.0084649.101.071.4957417
1.218777192269
表 B.1(续)
序号规格尺寸（mm）承载力 P₀(kN)剪切模量G(MPa)支座总高h(mm)设计位移X0(mm)容许位移X1(mm)极限位移X2(mm)单层橡胶厚度t(mm)加劲钢板厚度t(mm)封层钢板厚度t(mm)预埋钢板厚度t(mm)支座钢板厚度t2(mm)支座钢板尺寸A(mm)预埋钢板尺寸B(mm)设计容许转角 θ (rad)水平屈服力Qy(kN)初始水平刚度K1(kN/mm)屈服后水平刚度K2(kN/mm)水平等效刚度K3(kN/mm)竖向压缩刚度K4(kN/mm)等效阻尼比 ξ (%)
639513170.816763157220732020204404600.0093456.771.041.3957915
1.0177701752454504700.0083577.641.181.5765215
1.2187771922694504700.00767410.441.231.7171117
742014450.817672180252832020204704900.0103526.771.041.3954215
1.0187802002800.0091657.601.171.5661015
1.2198882203080.00848410.381.221.7066517
844516940.817672180252832020204905100.0094597.641.181.5765315
1.0187802002805105300.0083738.571.321.7673515
1.2198882203085105300.00769411.721.381.9280217
947018480.818581202283932020205205400.0103667.601.171.5661615
1.0197902253150.0091828.571.321.7669315
1.2209992473460.008410611.721.381.9275617
1052022440.8181802002801032020206206400.0091819.491.461.9575715
1.02071002503506506700.00911019.491.461.9575715
1.22201102753856506700.008413113.001.532.1382617
表 B.1(续)
序号规格尺寸（mm）承载力 P₀（kN）剪切模量 G（MPa）支座总高 h（mm）设计位移 X₀（mm）容许位移 X₁（mm）极限位移 X₂（mm）单层橡胶厚度 t₁（mm）加劲钢板厚度 t₂（mm）封层钢板厚度 t₃（mm）预埋钢板厚度 t₄（mm）支座钢板厚度 t₅（mm）支座钢板厚度 t₆（mm）预埋钢板尺寸（mm）设计容许转角 θ（rad）水平屈服力 Qₛ（kN/mm）初始水平刚度 K₁（kN/mm）屈服后水平刚度 K₂（kN/mm）水平等效刚度 K₃（kN/mm）竖向压缩刚度 K₄（kN/mm）等效阻尼比 ξ（%）
115702 7390.8189882203081132020206506700.00919810.471.612.1584015
1.02171102753856807000.009112310.471.612.1584015
1.22311213024236807000.008415814.291.682.3491717
126203 2850.8197962403361232020206907100.009111711.441.762.3592415
1.02361203004207207400.009114611.441.762.3592415
1.22521323304627207400.008418915.631.842.561 00817
136703 8780.82321042603641342525257307550.009113712.371.902.541 00715
1.02661303254557507750.009117112.371.902.541 00715
1.22831433575007507750.008422116.911.992.771 09817
147204 5230.82401122803921442525257908150.009115913.342.052.741 09015
1.02761403504908208450.009119913.342.052.741 09015
1.22941543855398208450.008425718.252.152.991 18917
157705 2110.82481203004201542525258308550.009118314.322.202.941 17315
1.02861503755258508750.009122914.322.202.941 17315
1.23151654125778508750.008429519.542.303.201 28017
表 B.1(续)
序号规格尺寸d(mm)承载力 P₀(kN)剪切模量G(MPa)支座总高h(mm)设计位移X0(mm)容许位移X1(mm)极限位移X2(mm)单层橡胶厚度t(mm)加劲钢板厚度t(mm)封层钢板厚度t(mm)预埋钢板厚度t(mm)支座钢板厚度t(mm)支座钢板厚度t(mm)预埋钢板尺寸A(mm)设计容许转角 θ (rad)水平屈服力Qy(kN)初始水平刚度K1(kN/mm)屈服后水平刚度K2(kN/mm)水平等效刚度K3(kN/mm)竖向压缩刚度K4(kN/mm)等效阻尼比 ξ (%)
168205 9570.82561283204481652525259109350.009120815.242.343.131 25615
1.03051604005609109350.009126015.242.343.131 256
1.23261764406169109350.008433620.882.463.421 370
178706 7430.82711363404769309550.009123516.212.493.331 339
1.03151704255951759509750.009129416.212.493.331 339
1.23371874676549509750.008437922.162.613.631 461
189207 5810.82791443605049801 0050.009126417.192.643.531 422
1.03251804506301851 0101 0350.009133017.192.643.531 422
1.23481984956931 0101 0350.008442623.502.773.851 551
199708 4700.82871523805321 0301 0550.009129318.112.793.721 505
1.03441904751 0801 1050.009136718.112.793.721 505
1.23692095221 0801 1050.008447424.792.924.061 642
201 0209 4100.83151604005601 0901 1200.009132519.092.943.921 588
1.03742005007001 1101 1400.009140719.092.943.921 588
1.24002205507701 1101 1400.008452626.133.074.281 732
表 B.1(续)
序号规格尺寸d(mm)承载力 P₀(kN)剪切模量G(MPa)支座总高h(mm)设计位移X0(mm)容许位移X1(mm)极限位移X2(mm)单层橡胶厚度t(mm)(mm)加劲钢板厚度t(mm)封层钢板厚度t(mm)预埋钢板厚度t(mm)支座钢板厚度t(mm)支座钢板尺寸A(mm)预埋钢板尺寸B(mm)设计容许转角 θ (rad)水平屈服力Qx(kN)初始水平刚度K1(kN/mm)屈服后水平刚度K2(kN/mm)水平等效刚度K4(kN/mm)竖向压缩刚度K5(kN/mm)等效阻尼比 ξ (%)
211 07010 2810.83301684205882163030301 1401 1700.009135820.013.084.111 65315
1.03842105257351 1801 2100.009144820.013.084.111 65315
1.24112315778081 1801 2100.008458027.413.224.491 80317
221 12011 3140.8338176440616221 1901 2200.009139420.993.234.311 73615
1.03942205507701 2101 2400.009149220.993.234.311 73615
1.24222426058471 2101 2400.008463628.693.384.701 89417
231 17012 3990.8346184460644231 2401 2700.009143121.963.384.511 81915
1.04132305758051 2801 3100.009153821.963.384.511 81915
1.24432536328851 2801 3100.008469630.043.534.921 98417
241 22013 5260.83541924806722463030301 2901 3200.009146822.893.524.701 90215
1.04232406008401 3101 3400.009158522.893.524.701 90215
1.24542646609241 3401 3700.008475731.323.685.132 07517
251 27014 7030.83692005007002573030301 3401 3700.009150923.863.674.901 98515
1.04332506258751 3801 4100.009163623.863.674.901 98515
1.24652756879621 3801 4100.008482232.663.845.352 16517

B.2.2 HDR(Ⅱ)型圆形规格系列

HDR(Ⅱ)型圆形支座结构示意见图 B.2, 设计剪应变为 100%, 容许剪应变为 200%, 极限剪应变为 300%, 其他设计参数见表 B.2。

单位为毫米

图 B.2 HDR(Ⅱ)型圆形支座结构示意
表 B.2 HDR(Ⅱ)型圆形高阻尼隔震橡胶支座规格系列参数
序号规格尺寸（mm）承载力 P₀(kN)剪切模量G(MPa)支座总高h(mm)设计位移X0(mm)容许位移X1(mm)极限位移X2(mm)单层橡胶厚度t(mm)加劲钢板厚度t(mm)封层钢板厚度t(mm)预埋钢板厚度t(mm)支座钢板厚度t(mm)预埋钢板尺寸(mm)设计容许转角 θ (rad)水平屈服力Qy(kN)初始水平刚度K1(kN/mm)屈服后水平刚度K2(kN/mm)水平等效刚度Kb(kN/mm)竖向压缩刚度Kv(kN/mm)等效阻尼比 ξ (%)
12705320.810945901355320203203400.0103172.370.680.8631912
1.0117501001500.0091212.680.770.9735912
1.2125551101650.0084265.160.791.0639215
22957040.810945901355320203403600.0091212.870.821.0443112
1.0117501001500.0081263.230.921.1748512
1.2125551101650.0074316.230.961.2852915
33207870.8118541081626320203703700.0103252.870.821.0439412
1.0127601201800.0091313.230.921.1744312
1.2136661321980.0084376.180.951.2748315
43459870.8118541081626320203903900.0092293.370.961.2250512
1.0127601201800.0082363.781.081.3756912
1.2136661321980.0075447.301.121.5062015
53701 0920.8127631261897320204204200.0103343.340.951.2146812
1.0137701402100.0091423.761.071.3652612
1.2147771542310.0084517.261.121.4957415
表 B.2(续)
序号规格尺寸d(mm)承载力 P₀(kN)剪切模量G(MPa)支座总高h(mm)设计位移X0(mm)容许位移X1(mm)极限位移X2(mm)单层橡胶厚度t(mm)加劲钢板厚度t(mm)封层钢板厚度t(mm)预埋钢板厚度t(mm)支座钢板尺寸A(mm)预埋钢板尺寸B(mm)设计容许转角 θ (rad)水平屈服力Qy(kN)初始水平刚度K1(kN/mm)屈服后水平刚度K2(kN/mm)水平等效刚度K3(kN/mm)竖向压缩刚度K4(kN/mm)等效阻尼比 ξ (%)
639513170.8127631261890.0093393.841.101.3957912
1.0137701402107320204404400.0083494.341.241.5765212
1.2147771542310.0076598.331.281.7171115
742014450.8136721442160.0103443.841.101.3954212
1.0147801602408320204704700.0091554.311.231.5661012
1.2158881762640.0084678.281.271.7066515
844516940.8136721442160.0094504.341.241.5765312
1.0147801602408320204804800.0083624.861.391.7673512
1.2158881762640.0076759.351.441.9280215
947018480.8145811622430.0103564.311.231.5661612
1.0157901802709320205105100.0091704.861.391.7669312
1.2169991982970.0084859.351.441.9275615
1052022440.8141801602400.0091695.381.541.9575712
1.016710020030010320205705700.0091865.381.541.9575712
1.21801102203300.008410410.371.602.1382615
表 B.2(续)
序号规格尺寸d(mm)承载力 Pₒ(kN)剪切模量G(MPa)支座总高h(mm)设计位移Xo(mm)容许位移Xi(mm)极限位移X2(mm)单层橡胶厚度t(mm)加劲钢板厚度t(mm)封层钢板厚度t(mm)预埋钢板厚度t(mm)支座钢板尺寸预埋钢板尺寸设计容许转角 θ (rad)水平屈服力Qy(kN)初始水平刚度K1(kN/mm)屈服后水平刚度K2(kN/mm)水平等效刚度K3(kN/mm)竖向压缩刚度K4(kN/mm)等效阻尼比 ξ (%)
115702 7390.8149881762640.0091845.941.702.1584012
1.017711022033011320206206200.00911055.941.702.1584012
1.21911212423630.008412611.391.752.3491715
126203 2850.81579619228830.00911006.491.852.3592412
1.019612024036012420206706700.00911256.491.852.3592412
1.221213226439640.008415012.471.922.561 00815
136703 8780.81821042083120.00911177.012.002.541 00712
1.021613026039013425257307300.00911467.012.002.541 00712
1.22331432864290.008417613.492.082.771 09815
147204 5230.81901122243360.00911367.572.162.741 09012
1.022614028042014425257807800.00911707.572.162.741 09012
1.22441543084620.008420514.562.242.991 18915
157705 2110.81981202403601540.00911568.122.322.941 17312
1.0236150300450425258308300.00911958.122.322.941 17312
1.226516533049550.008423515.582.403.201 28015
表 B.2(续)
序号规格尺寸(mm)承载力P0(kN)剪切模量G(MPa)支座总高h(mm)设计位移X0(mm)容许位移X1(mm)极限位移X2(mm)单层橡胶厚度t(mm)加劲钢板厚度t(mm)封层钢板厚度t(mm)预埋钢板厚度t(mm)支座钢板厚度t(mm)预埋钢板尺寸A(mm)设计容许转角 θ (rad)水平屈服力Qy(kN/mm)初始水平刚度K1(kN/mm)屈服后水平刚度K2(kN/mm)水平等效刚度K3(kN/mm)竖向压缩刚度K4(kN/mm)等效阻尼比 ξ (%)
168205 9570.820612825638440.00911788.642.473.131 25612
1.025516032048016525258808800.00912228.642.473.131 25612
1.227617635252850.008426816.652.563.421 37015
178706 7430.82211362724080.00912019.192.633.331 33912
1.026517034051017525259309300.00912519.192.633.331 33912
1.22871873745610.008430217.682.723.631 46115
189207 5810.82291442884320.00912259.752.783.531 42212
1.027518036054018525259809800.00912829.752.783.531 42212
1.22981983965940.008433918.752.883.851 55115
199708 4700.823715230445650.009125110.272.933.721 50512
1.029419038057019625251 0301 0300.009131310.272.933.721 50512
1.231920941862760.008437719.773.044.061 64215
201 0209 4100.825516032048050.009127810.823.093.921 58812
1.031420040060020630301 0901 0900.009134810.823.093.921 58812
1.234022044066060.008441920.843.214.281 73215

B.3 矩形支座规格系列

B.3.1 HDR(Ⅰ)型矩形规格系列

HDR(Ⅰ)型矩形支座结构示意见图 B.3, 设计剪应变为 100%, 容许剪应变为 250%, 极限剪应变为 350%, 其他设计参数见表 B.3。

单位为毫米

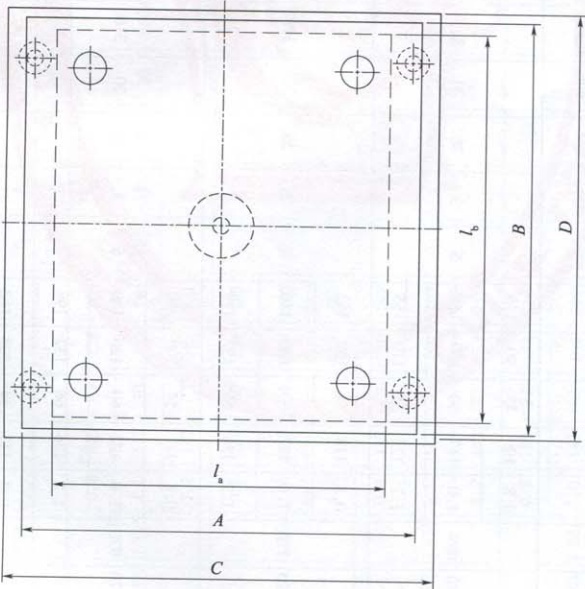

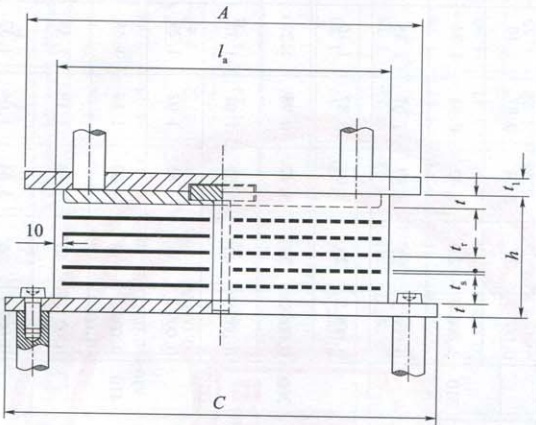

图 B.3 HDR(I) 型矩形支座结构示意
表 B.3 HDR(I)型矩形高阻尼隔震橡胶支座规格系列参数
序号规格尺寸 lₐ × lb (mm)承载力 P₀ (kN)剪切模量 G (MPa)支座总高 h (mm)设计位移 X₀ (mm)容许位移 X₁ (mm)极限位移 X₂ (mm)单层橡胶厚度 tᵣ (mm)加劲钢板厚度 tₐ (mm)封层钢板厚度 t₁ (mm)预埋钢板厚度 t₂ (mm)支座钢板厚度 t₃ (mm)支座钢板厚度 t₄ (mm)预埋钢板纵向尺寸 A (mm)预埋钢板纵向尺寸 B (mm)预埋钢板横向尺寸 C (mm)预埋钢板横向尺寸 D (mm)设计容许转角 θ(rad)水平屈服力 Qy (kN)初始水平刚度 K₁ (kN/mm)屈服后水平刚度 K₂ (kN/mm)水平等效刚度 K₃ (kN/mm)竖向压缩刚度 K₄ (kN/mm)等效阻尼比 ξ(%)
1270×2706980.8149451121570.0077265.360.821.1055815
1.015750125175532020204603104803300.0068326.040.931.2462815
1.2165551371920.0063418.240.971.3568517
2270×3207700.8158541351890.0092315.360.821.1051415
1.016760150210632020204603604803800.0082396.040.931.2457815
1.2176661652310.0075508.240.971.3563017
3270×3709700.8158541351890.0092366.280.971.2964715
1.016760150210632020204604104804300.0082457.061.091.4572815
1.2176661652310.0075589.651.131.5879417
4320×32010270.8158541351890.0077376.430.991.3268515
1.016760150210632020205103605303800.0068467.261.121.4977015
1.2176661652310.0063609.891.161.6284017
5320×37011150.8167631572200.0090436.430.991.3263715
1.017770175245732020205404105604300.0080547.261.121.4971615
1.2187771922690.0073709.951.171.6378217
表 B.3(续)
序号规格尺寸 Lₐ × lb (mm)承载力 P₀ (kN)剪切模量 G (MPa)支座总高 h (mm)设计位移 X₀ (mm)容许位移 X₁ (mm)极限位移 X₂ (mm)单层橡胶厚度 t₁ (mm)加劲钢板厚度 t₂ (mm)封层钢板厚度 t₃ (mm)预埋钢板厚度 t₄ (mm)支座钢板纵向厚度 t₅ (mm)支座钢板纵向横向尺寸 t₆ (mm)预埋钢板纵向尺寸 t₇ (mm)预埋钢板横向尺寸 t₈ (mm)设计容许转角 θ(rad)水平屈服力 Qy (kN)初始水平刚度 K₁ (kN/mm)屈服后水平刚度 K₂ (kN/mm)水平等效刚度 K₃ (kN/mm)竖向压缩刚度 K₄ (kN/mm)等效阻尼比 ξ(%)
6320×42013600.8167631572205105304800.0090497.351.131.5177715
1.01777017524573205600.0080628.281.271.7087515
1.2187771922695600.00738011.361.341.8695417
7370×37014180.81676315722073205804300.0077517.551.161.5581015
1.0177701752456100.0068638.471.301.7491215
1.2187771922696100.00638211.601.361.9099517
8370×42015210.81767218025283206104800.0078587.551.161.5576115
1.0187802002806300.0072728.471.301.7485615
1.2198882203086300.00729311.601.361.9093417
9370×47018140.817672180252835904800.0078658.471.301.7490715
1.018780200280819.541.471.96102015
1.2198882203080.007210513.061.542.14111317
10420×42018720.817672180252832020206604800.0077668.621.331.7793615
1.0187802002806800.0068839.691.491.99105315
1.2198882203086604800.006310713.251.562.17114917
表 B.3(续)
序号规格尺寸 lₓ × lₕ (mm)承载力 P₀ (kN)剪切模量G(MPa)支座总高h(mm)设计位移X0(mm)容许位移X1(mm)极限位移X2(mm)单层橡胶厚度 t₁ (mm)加劲钢板厚度 t₂ (mm)封层钢板厚度 t₁ (mm)预埋钢板厚度 t₂ (mm)支座钢板厚度 t₁ (mm)支座钢板厚度 t₂ (mm)预埋钢板厚度 t₁ (mm)预埋钢板厚度 t₂ (mm)设计容许转角 θ(rad)水平屈服力Q(kN)(mm)初始水平刚度K1(kN/mm)屈服后水平刚度K2(kN/mm)水平等效刚度K3(kN/mm)竖向压缩刚度K4(%)等效屈服比 ξ(%)
11420×4701 9900.8185812022836406600.008 7748.621.331.7788515
1.019790225315932020206605106805300.007 7939.691.491.9999515
1.2209992473466606800.007 012013.251.562.171 08617
12420×5202 3300.8185812022836606800.008 7839.591.481.971 03515
1.019790225315932020206905607105800.007 710310.761.662.211 16515
1.2209992473466907100.007 113414.771.742.421 27117
13470×4702 3890.8185812022837107300.007 7849.691.491.991 06215
1.019790225315932020207505107705300.006 810510.911.682.241 19415
1.2209992473467507700.006 313614.961.762.451 30317
14470×5202 5230.8194902253157107300.008 5939.691.491.991 00915
1.02071002503501032020207505607705800.007 611610.911.682.241 13515
1.22201102753857507700.007 015114.961.762.451 23817
15470×5702 9070.8194902253157107300.008 510210.661.642.191 16315
1.02071002503501032020207506107706300.007 612812.031.852.471 30915
1.22201102753857507700.007 016516.421.932.691 42817
表 B.3(续)
序号规格尺寸 lₐ × lb (mm)承载力 P₀ (kN)剪切模量 G (MPa)支座总高 h (mm)设计位移 X₀ (mm)容许位移 X₁ (mm)极限位移 X₂ (mm)单层橡胶厚度 tᵣ (mm)加劲钢板厚度 tₛ (mm)封层厚度 tf (mm)预埋钢板厚度 tᵢ (mm)支座钢板厚度 t₂ (mm)支座钢板纵向尺寸 A (mm)支座钢板横向尺寸 B (mm)预埋钢板纵向尺寸 C (mm)预埋钢板横向尺寸 D (mm)设计容许转角 θ(rad)水平屈服力 Qy (kN)初始水平刚度 K₁ (kN/mm)屈服后水平刚度 K₂ (kN/mm)水平等效刚度 K₃ (kN/mm)竖向压缩刚度 K₄ (kN/mm)等效阻尼比 ξ(%)
16520×5202.9100.8214902253151032525257605707855950.007710310.761.662.211.16415
1.02271002503508008250.006812912.121.872.491.31015
1.22401102753858008250.006316716.541.952.711.42917
17520×5703.0600.8223992473461132525257606207856450.008511410.761.662.211.11315
1.02371102753858008250.007514212.121.872.491.25215
1.22511213024238008250.006918316.541.952.711.36617
18520×6203.4890.8223992473461132525257606707856950.008512411.731.812.411.26915
1.02371102753858008250.007515513.242.042.721.42715
1.22511213024238008250.006920018.072.132.961.55717
19570×5703.5490.8223992473461132525258106208356450.007712511.831.822.431.29015
1.02371102753858508750.006815613.342.052.741.45115
1.22511213024238508750.006320218.252.152.991.58317
20570×6203.7120.82321082703781232525258106708356950.008413711.881.832.441.23815
1.02471203004208508750.007517113.342.052.741.39215
1.22621323304628508750.006822118.252.152.991.51917
表 B.3(续)
序号规格尺寸 lₐ × lb (mm)承载力 P₀ (kN)剪切模量 G (MPa)支座总高 h (mm)设计位移 X₀ (mm)容许位移 X₁ (mm)极限位移 X₂ (mm)单层橡胶厚度 tᵣ (mm)加劲钢板厚度 tf (mm)封层钢板厚度预埋钢板厚度支座钢板纵向支座钢板纵向预埋钢板纵向预埋钢板横向设计容许转角水平屈服力 Qₛ (kN)初始水平刚度 K₁ (kN/mm)屈服后水平刚度 K₂ (kN/mm)水平等效刚度 K₃ (kN/mm)竖向压缩刚度 K₄ (kN/mm)等效阻尼比 ξ(%)
21570×6704 1860.823210814812.851.982.641 39615
1.02471200.007518514.462.222.971 57015
1.22721320.006823919.782.333.241 71317
22620×6204 2480.82321082703780.007714912.951.992.661 41515
1.0247120300420120.006818614.562.242.991 59215
1.22721323304620.006324019.902.343.261 73717
23620×6704 4280.82491172924090.008316112.951.992.661 36215
1.0266130325455130.007420214.562.242.991 53315
1.22831433575000.006826119.902.343.261 67217
24620×7204 9500.82491172924090.008317413.932.142.861 52315
1.0266130325455130.007421715.682.413.221 71315
1.22831433575000.006828121.432.523.511 86917
25670×6705 0090.82491172924090.007717514.022.162.881 54115
1.02661303254551342525259807201 0057450.006821915.782.433.241 73315
1.22831433575009801 0050.006328221.552.543.531 89117
表 B.3(续)
序号规格尺寸 Lₐ × Lb (mm)承载力 P₀ (kN)剪切模量 G (MPa)支座总高 h (mm)设计位移 X₀ (mm)容许位移 X₁ (mm)极限位移 X₂ (mm)单层橡胶厚度加劲钢板厚度封层钢板厚度预埋钢板厚度支座钢板纵向支座钢板横向预埋钢板纵向预埋钢板横向设计容许转角 θ(rad)水平屈服力 Qy (kN)初始水平刚度 K₁ (kN/mm)屈服后水平刚度 K₂ (kN/mm)水平等效刚度 K₃ (kN/mm)竖向压缩刚度 K₄ (kN/mm)等效阻尼比 ξ(%)
26670×7205 2040.82581262425242525252525252525252525252525
27670×7705 7721.027614035049014425252525252525252525252525
1.229415438553914425252525252525252525252525
28720×7205 8310.825812631544114425252525252525252525252525
1.027614035049014425252525252525252525252525
1.229415438553914425252525252525252525252525
29720×7706 0440.826713533747215425252525252525252525252525
1.028615037552515425252525252525252525252525
1.230516541257715425252525252525252525252525
30720×8206 6600.826713533747215425252525252525252525252525
1.028615037552515425252525252525252525252525
1.230516541257715425252525252525252525252525
表 B.3(续)
序号规格尺寸 lₐ × lb (mm)承载力 P₀ (kN)剪切模量 G (MPa)支座总高 h (mm)设计位移 X₀ (mm)容许位移 X₁ (mm)极限位移 X₂ (mm)单层橡胶厚度 t₁ (mm)加劲钢板厚度 t₂ (mm)封层钢板厚度 t₃ (mm)预埋钢板厚度 t₄ (mm)支座钢板厚度 t₅ (mm)支座钢板纵向尺寸 A (mm)预埋钢板纵向尺寸 B (mm)预埋钢板横向尺寸 C (mm)预埋钢板横向尺寸 D (mm)设计容许转角 θ(rad)水平屈服力 Qy (kN/mm)初始水平刚度 K₁ (kN/mm)屈服后水平刚度 K₂ (kN/mm)水平等效刚度 K₃ (kN/mm)竖向压缩刚度 K₄ (kN/mm)等效阻尼比 ξ(%)
31770×7706 7180.82671353374721542525251 0808201 1058450.006829118.212.803.742 01615
1.02861503755250.006337624.912.934.082 19917
32770×8206 9451.23051654125771642525251 0808701 1058950.008224916.212.493.331 73715
0.82761443605040.007331118.212.803.741 95415
1.02961604005600.006740124.912.934.082 13117
33770×8707 6091.23161764406161642525251 0809201 1059450.008226417.192.643.531 90215
0.82761443605040.007333019.382.983.982 14015
1.03051604005600.006742726.503.124.342 33417
34820×8207 6651.23261764406161653030301 1308801 1609100.007726517.292.663.551 91715
0.82961443605040.006833119.432.993.992 15615
1.03251604005600.006342926.623.134.362 35317
35820×8707 9071.23461764406161753030301 1309301 1609600.008228217.292.663.551 86115
0.83131533825350.007335219.432.993.992 09415
1.03351704255950.006745626.623.134.362 28417
表 B.3(续)
序号规格尺寸 Lₐ × Lb (mm)承载力 P₀ (kN)剪切模量 G (MPa)支座总高 h (mm)设计位移 X₀ (mm)容许位移 X₁ (mm)极限位移 X₂ (mm)单层橡胶厚度 t₁ (mm)加劲钢板厚度 t₄ (mm)封层钢板厚度 t₁ (mm)预埋钢板厚度 t₂ (mm)支座钢板厚度 t₁ (mm)支座钢板厚度 t₂ (mm)预埋钢板纵向尺寸 A (mm)预埋钢板纵向尺寸 B (mm)预埋钢板横向尺寸 C (mm)预埋钢板横向尺寸 D (mm)设计容许转角 θ(rad)水平屈服力 Qₛ (kN)初始水平刚度 K₁ (kN/mm)屈服后水平刚度 K₂ (kN/mm)水平等效刚度 K₃ (kN/mm)竖向压缩刚度 K₄ (kN/mm)等效阻尼比 ξ(%)
36820×9208 6180.83131533825351753030301 1609801 1901 0100.008 229918.312.823.762 02815
1.03351704255950.007 337320.603.174.232 28215
1.23571874676540.006 748228.143.314.612 48917
37870×8708 6550.83131533825351753030301 1809301 2409600.007 729918.362.823.772 04215
1.03351704255950.006 837420.653.184.242 29715
1.23571874676540.006 348428.273.334.632 50617
38870×9208 9360.83221624055671853030301 1809801 2401 0100.008 131718.362.823.771 98615
1.03451804506300.007 239620.653.184.242 23415
1.23681984956930.006 651228.273.334.632 43817
39870×9709 6750.83221624055671853030301 1801 0301 2401 0600.008 133519.382.983.982 15415
1.03451804506300.007 241821.813.364.482 42315
1.23681984956930.006 654129.853.514.892 64417
40920×9209 7050.83221624055671853030301 2309801 3101 0100.007 733519.432.993.992 16715
1.03451804506300.006 841921.863.364.492 43815
1.23681984956930.006 254229.913.524.902 66017
表 B.3(续)
序号规格尺寸 lₐ × lb (mm)承载力 P₀ (kN)剪切模量 G (MPa)支座总高 h (mm)设计位移 X₀ (mm)容许位移 X₁ (mm)极限位移 X₂ (mm)单层橡胶厚度 t₁ (mm)加劲钢板厚度 t₂ (mm)封层钢板厚度 t₃ (mm)预埋钢板厚度 t₄ (mm)支座钢板厚度 t₅ (mm)支座钢板纵向尺寸 t₆ (mm)预埋钢板纵向尺寸 t₇ (mm)预埋钢板横向尺寸 t₈ (mm)设计容许转角 α设计水平屈服力 Qy (kN)初始水平刚度 K₁ (kN/mm)屈服后水平刚度 K₂ (kN/mm)水平等效刚度 K₃ (kN/mm)竖向压缩刚度 K₄ (kN/mm)等效阻尼比 ξ(%)
41920×97010 0310.833117142759835419.432.993.992 11115
1.035519047566519530303044321.863.364.492 37515
1.23792095227311 3100.006 657229.913.524.902 591
42920×1 02010 2910.83401804506301 2600.008 537319.432.993.992 058
1.0365200500700205301 3101 1100.007 646621.863.364.492 315
1.23902205507701 3100.007 060229.913.524.902 525
43970×97010 3460.83401804506301 3100.008 137519.533.004.012 069
1.0365200500700205301 3601 0600.007 246821.963.384.512 328
1.23902205507701 3301 3600.006 660530.043.534.92
44970×1 02010 6450.834918947266151 3101 3400.008 539419.573.014.022 028
1.03752105257352153030301 3301 0801 3601 1100.007 649322.013.394.522 282
1.241123157780861 3301 3600.006 963630.103.544.932 489
45970×1 07011 4570.834918947266151 3101 3400.008 541420.553.164.222 182
1.03842105257352163030301 3301 1301 3601 1600.007 651723.083.554.742 455
1.241123157780861 3501 3800.006 966931.623.725.182 678
表 B.3(续)
序号规格尺寸 lₐ × lb (mm)承载力 P₀ (kN)剪切模量 G (MPa)支座总高 h (mm)设计位移 X₀ (mm)容许位移 X₁ (mm)极限位移 X₂ (mm)单层橡胶厚度 tᵣ (mm)加劲钢板厚度 tf (mm)封层钢板厚度 tₜ (mm)预埋钢板厚度 tₜ (mm)支座钢板厚度 tf (mm)支座钢板厚度 tf (mm)预埋钢板厚度 tf (mm)预埋钢板厚度 tf (mm)设计容许转角 θ(rad)水平屈服力 Qy (kN)初始水平刚度 K₁ (kN/mm)屈服后水平刚度 K₂ (kN/mm)水平等效刚度 K₃ (kN/mm)竖向压缩刚度 K₄ (kN/mm)等效阻尼比 ξ(%)
461 020×1 02011 5160.8349189472661521630301 3601 3801 0801 4101 1100.008 141520.603.174.232 19315
1.03842105257350.007 251923.183.574.762 46715
1.24112315778080.006 667031.683.735.192 69117
471 020×1 07011 8300.83661984956932263030301 3601 4001 1301 4301 1600.007 554523.233.574.772 42015
1.03942205507700.006 970331.753.735.202 64017
1.24222426058470.008 545621.623.334.442 30715
481 020×1 12012 6900.83661984956932263030301 3801 4001 1801 4301 2100.007 557024.303.744.992 59515
1.03942205507700.006 973733.273.915.452 83117
1.24222426058470.008 145721.673.334.452 29715
491 070×1 07012 6340.83861984956932263535351 4501 1401 4851 1750.007 257124.353.755.002 58515
1.04142205507700.006 673833.333.925.462 81917
1.24422426058470.008 447921.723.344.462 25515
501 070×1 12012 9720.83952075177242363535351 4501 1901 4851 2250.007 559824.393.755.012 53715
1.04242305758050.006 977333.393.935.472 76817
1.24532536328850.006 977333.393.935.472 76817
表 B.3(续)
序号规格尺寸 lₐ × lb (mm)承载力 P₀ (kN)剪切模量 G (MPa)支座总高 h (mm)设计位移 X₀ (mm)容许位移 X₁ (mm)极限位移 X₂ (mm)单层橡胶厚度 t₁ (mm)加劲钢板厚度 t₂ (mm)封层钢板厚度 t₁ (mm)预埋钢板厚度 t₂ (mm)支座钢板厚度 t₁ (mm)支座钢板厚度 t₂ (mm)预埋钢板纵向尺寸 A (mm)预埋钢板纵向尺寸 B (mm)预埋钢板横向尺寸 C (mm)预埋钢板横向尺寸 D (mm)设计容许转角 θ(rad)水平屈服力 Qy (kN)初始水平刚度 K₁ (kN/mm)屈服后水平刚度 K₂ (kN/mm)水平等效刚度 K₃ (kN/mm)竖向压缩刚度 K₄ (kN/mm)等效阻尼比 ξ(%)
511 070×1 17013 8640.83952075177241 4301 4650.008 450122.693.494.662 41115
1.04242305758052363535351 4801 2401 5151 2750.007 562525.513.935.242 71315
1.24532536328851 4801 5150.006 980934.924.115.722 96017
521 120×1 12013 9290.83952075177241 4801 5150.008 050222.743.504.672 42115
1.04242305758052363535351 5301 1901 5651 2250.007 262725.563.935.252 72415
1.24532536328851 5301 5650.006 681034.984.125.732 97217
531 120×1 17014 2720.84042165407561 4801 5150.008 452522.793.514.682 37915
1.04342406008402463535351 5301 2401 5651 2750.007 565525.613.945.262 67615
1.24642646609241 5301 5650.006 884735.044.125.742 91917
541 120×1 22014 6040.841322556278761 5001 5350.008 754822.843.514.692 33715
1.04442506258752563535351 5301 2901 5651 3250.007 868425.663.955.272 62915
1.248527568796271 5601 5950.007 188435.104.135.752 86817
551 170×1 17014 6580.841322556278761 5501 5850.008 454922.893.524.702 34615
1.04442506258752563535351 5801 2401 6151 2750.007 468525.713.965.282 63915
1.248527568796271 6101 6450.006 888535.164.145.762 87917

B.3.2 HDR(Ⅱ)型矩形规格系列

HDR(Ⅱ)型矩形支座结构示意见图 B.4, 设计剪应变为 100%, 容许剪应变为 200%, 极限剪应变为 300%, 其他设计参数见表 B.4。

单位为毫米

图 B.4 HDR(Ⅱ)型矩形支座结构示意
表 B.4 HDR(Ⅱ)型矩形高阻尼隔震橡胶支座规格系列参数
序号规格尺寸 Lₐ × lb (mm)承载力 P₀ (kN)剪切模量 G (MPa)支座总高 h (mm)设计位移 X₀ (mm)容许位移 X₁ (mm)极限位移 X₂ (mm)单层橡胶厚度 tc (mm)加劲钢板厚度 tc (mm)封层钢板厚度 tc (mm)预埋钢板厚度 tc (mm)预埋钢板纵向纵向尺寸 A₁ (mm)预埋钢板横向尺寸 B₁ (mm)支座钢板纵向尺寸 C₁ (mm)支座钢板横向尺寸 D₁ (mm)设计容许转角 θ(rad)水平屈服力 Qy (kN/mm)初始水平刚度 K₁ (kN/mm)屈服后水平刚度 K₂ (kN/mm)水平等效刚度 K₃ (kN/mm)竖向压缩刚度 K₄ (kN/mm)等效阻尼比 ξ(%)
1270×2706980.810945901350.0077223.040.871.1055812
1.0117501001505320203103104603100.0068273.420.981.2462812
1.2125551101650.0063336.571.011.3568515
2270×3207700.8118541081620.0092263.040.871.1051412
1.0127601201806320203103604603600.0082333.420.981.2457812
1.2136661321980.0075406.571.011.3563015
3270×3709700.8118541081620.0092313.561.021.2964712
1.0127601201806320203104104604100.0082394.001.141.4572812
1.2136661321980.0075467.691.181.5879415
4320×32010270.8118541081620.0077323.641.041.3268512
1.0127601201806320203603605103600.0068404.111.181.4977012
1.2136661321980.0063487.891.211.6284015
表 B.4(续)
序号规格尺寸 lₐ × lb (mm)承载力 P₀ (kN)剪切模量 G (MPa)支座总高 h (mm)设计位移 X₀ (mm)容许位移 X₁ (mm)极限位移 X₂ (mm)单层橡胶厚度 tᵣ (mm)加劲钢板厚度 tₛ (mm)封层钢板厚度 tₜ (mm)预埋钢板厚度 tᵣ (mm)预埋钢板纵向纵向预埋钢板横向支座纵向支座钢板横向设计容许转角水平屈服力 Qₛ (kN)初始水平刚度 K₁ (kN/mm)屈服后水平刚度 K₂ (kN/mm)水平等效刚度 K₃ (kN/mm)竖向压缩刚度 K₄ (kN/mm)等效阻尼比 ξ(%)
5320×37011150.8127631261890.0090373.641.041.3263712
1.0137701402107320203604105104100.0080464.111.181.4971612
1.2147771542310.0073567.941.221.6378215
6320×42013600.8127631261897320203604605104600.0090424.171.191.5177712
1.0137701402100.0080534.691.341.7087512
1.2147771542310.0073649.061.391.8695415
7370×37014180.8127631261897320204104105604100.0068544.801.371.7491212
1.0137701402100.0063659.251.421.9099515
1.2147771542315600.0088494.281.221.5576112
8370×42015210.8136721442165604600.0078624.801.371.7485612
1.0147801602408320204104600.0072749.251.421.9093415
1.2158881762645900.0088564.801.371.7490712
9370×47018140.8136721442168320204105105100.0078705.411.551.96102012
1.0147801602405900.00728410.421.602.14111315
1.215888176264
表 B.4(续)
序号规格尺寸 lₐ × lb (mm)承载力 P₀ (kN)剪切模量 G (MPa)支座总高 h (mm)设计位移 X₀ (mm)容许位移 X₁ (mm)极限位移 X₂ (mm)单层橡胶厚度 t₁ (mm)加劲钢板厚度 t₂ (mm)封层钢板厚度 t₃ (mm)预埋钢板厚度 t₄ (mm)预埋钢板纵向尺寸 A (mm)预埋钢板横向尺寸 B (mm)支座钢板纵向尺寸 C (mm)支座钢板横向尺寸 D (mm)设计容许转角 θ(rad)水平屈服力 Qₛ (kN)初始水平刚度 K₁ (kN/mm)屈服后水平刚度 K₂ (kN/mm)水平等效刚度 K₃ (kN/mm)竖向压缩刚度 K₄ (kN/mm)等效阻尼比 ξ(%)
10420×4201 8720.8136721442166104600.0077564.891.401.7793612
1.0147801602408320204604606404600.0068715.491.571.991 05312
1.2158881762646406400.00638510.571.632.171 14915
11420×4701 9900.8145811622436106400.0087644.891.401.7788512
1.0157901802709320204605106405100.0077795.491.571.9999512
1.2169991982976606600.00709610.571.632.171 08615
12420×5202 3300.8145811622436406400.0087715.441.551.971 03512
1.0157901802709320204605606605600.0077886.101.742.211 16512
1.2169991982976606600.007110711.781.812.421 27115
13470×4702 3890.8145811622436906900.0077715.491.571.991 06212
1.0157901802709320205105107105100.0068896.191.772.241 19412
1.2169991982977107107100.006310811.931.842.451 30315
14470×5202 5230.8154901802706906906900.0085795.491.571.991 00912
1.016710020030010320205105607105600.0076996.191.772.241 13512
1.21801102203307107107100.007012011.931.842.451 23815
表 B.4(续)
序号规格尺寸 lₐ × lb (mm)承载力 P₀ (kN)剪切模量 G (MPa)支座总高 h (mm)设计位移 X₀ (mm)容许位移 X₁ (mm)极限位移 X₂ (mm)单层橡胶厚度 tₛ (mm)加劲钢板厚度 tₛ (mm)封层钢板厚度 tₛ (mm)预埋钢板厚度(mm)预埋钢板纵向尺寸 A (mm)预埋钢板横向尺寸 B (mm)支座钢板纵向尺寸 C (mm)支座钢板横向尺寸 D (mm)设计容许转角 θ(rad)水平屈服力 Qy (kN)初始水平刚度 K₁ (kN/mm)屈服后水平刚度 K₂ (kN/mm)水平等效刚度 K₃ (kN/mm)竖向压缩刚度 K₄ (kN/mm)等效阻尼比 ξ(%)
15470×5702.9070.81549018027010320205106106906100.0085876.051.732.191.16312
1.01671002003007100.00761096.821.952.471.30912
1.21801102203307400.007013213.102.022.691.42815
16520×5202.9100.81649018027010325255705707605700.0077886.101.742.211.16412
1.01771002003007900.00681106.881.962.491.31012
1.21901102203307900.006313313.202.032.711.42915
17520×5703.0600.81739919829711325255706207606200.0085976.101.742.211.11312
1.01871102203307900.00751216.881.962.491.25212
1.22011212423637900.006914613.202.032.711.36615
18520×6203.4890.81739919829711325255706707606700.00851066.651.902.411.26912
1.01871102203307900.00751337.512.152.721.42712
1.22011212423638000.006915914.412.222.961.55715
19570×5703.5490.81739919829711325256206208406200.00771076.711.922.431.29012
1.01871102203308500.00681347.572.162.741.45112
1.22011212423638500.006316114.562.242.991.58315
表 B.4(续)
序号规格尺寸 l₄ × l₆ (mm)承载力 P₀ (kN)剪切模量 G (MPa)支座总高 h (mm)设计位移 X₀ (mm)容许位移 X₁ (mm)极限位移 X₂ (mm)单层橡胶厚度 t₁ (mm)加劲钢板厚度 t₂ (mm)封层钢板厚度 t₃ (mm)预埋钢板厚度 t₄ (mm)预埋钢板纵向尺寸 A₁ (mm)预埋钢板横向尺寸 B₁ (mm)支座钢板纵向尺寸 C₁ (mm)支座钢板横向尺寸 D₁ (mm)设计容许转角 θ(rad)水平屈服力 Q₁ (kN)初始水平刚度 K₁ (kN/mm)屈服后水平刚度 K₂ (kN/mm)水平等效刚度 K₃ (kN/mm)竖向压缩刚度 K₄ (kN/mm)等效阻尼比 ξ(%)
20570×6203.7120.81821088400.00841176.741.922.441.23812
1.019712025256206708506700.00751467.572.162.741.39212
1.22121323500.006817614.562.242.991.51915
21570×6704.1860.818210821632433400.00841267.292.082.641.39612
1.0197120240360123253507200.00751588.202.342.971.57012
1.222213226439643500.006819015.782.433.241.71315
22620×6204.2480.818210821632433900.00771277.342.102.661.41512
1.019712024036012325256706709006700.00681598.262.362.991.59212
1.222213226439649000.006319115.872.443.261.73715
23620×6704.4280.81991172343518900.00831387.342.102.661.36212
1.021613026039013425256707209007200.00741728.262.362.991.53312
1.22331432864299300.006820715.872.443.261.67215
24620×7204.9500.8199117234351425256707709307700.00831487.902.262.861.52312
1.0216130260390139300.00741868.892.543.221.71312
1.22331432864299300.006822317.092.633.511.86915
表 B.4(续)
序号规格尺寸 lₐ × lb (mm)承载力 P₀ (kN)剪切模量 G (MPa)支座总高 h (mm)设计位移 X₀ (mm)容许位移 X₁ (mm)极限位移 X₂ (mm)单层橡胶厚度 tₛ (mm)加劲钢板厚度 tₛ (mm)封层钢板厚度 tₛ (mm)预埋钢板厚度 tₛ (mm)预埋钢板纵向尺寸 A (mm)预埋钢板横向尺寸 B (mm)支座钢板纵向尺寸 C (mm)支座钢板横向尺寸 D (mm)设计容许转角 θ(rad)水平屈服力 Qₛ (kN)初始水平刚度 K₁ (kN/mm)屈服后水平刚度 K₂ (kN/mm)水平等效刚度 K₃ (kN/mm)竖向压缩刚度 K₄ (kN/mm)等效阻尼比 ξ(%)
25670×67050090.819911723435113425257207209507200.00771497.952.272.88154112
1.02161302603909800.00681878.952.563.24173312
1.22331432864299800.006322517.192.643.53189115
26670×72052040.820812625237814425257207709507700.00831617.952.272.88148712
1.02261402804209800.00742018.952.563.24167312
1.224415430846210100.006724217.242.653.54182515
27670×77057720.820812625237814425257208209508200.00831738.532.443.09164912
1.02261402804209800.00742159.582.743.47185512
1.224415430846210100.006726018.452.843.79202415
28720×72058310.8208126252378144252577077010007700.00771738.562.453.10166612
1.022614028042010600.00682179.642.753.49187512
1.224415430846210600.006326118.552.853.81204515
29720×77060440.8217135270405154252577082010008200.00821868.562.453.10161212
1.023615030045010600.00732329.642.753.49181312
1.225516533049510800.006728018.552.853.81197815
表 B.4(续)
序号规格尺寸 lₐ × lb (mm)承载力 P₀ (kN)剪切模量 G (MPa)支座总高 h (mm)设计位移 X₀ (mm)容许位移 X₁ (mm)极限位移 X₂ (mm)单层橡胶厚度 t₁ (mm)加劲钢板厚度 t₂ (mm)封层钢板厚度 t₃ (mm)预埋钢板厚度(mm)预埋钢板纵向尺寸 A (mm)预埋钢板横向尺寸 B (mm)支座钢板纵向尺寸 C (mm)支座钢板横向尺寸 D (mm)设计容许转角 θ(rad)水平屈服力 Qy (kN)初始水平刚度 K₁ (kN/mm)屈服后水平刚度 K₂ (kN/mm)水平等效刚度 K₃ (kN/mm)竖向压缩刚度 K₄ (kN/mm)等效阻尼比 ξ(%)
30720×82066600.8217135270405154252577087010308700.00821989.142.613.31177612
1.023615030045010600.007324710.272.933.72199812
1.225516533049510800.006729819.773.044.06217915
31770×77067180.8217135270405154252582082010808200.00771999.192.633.33179212
1.023615030045011300.006824910.332.953.74201612
1.225516533049511300.006329919.873.064.08219915
32770×82069450.8226144288432164252582087010808700.00822139.192.633.33173712
1.024616032048011300.007326510.332.953.74195412
1.226617635252811300.006731919.873.064.08213115
33770×87076090.8226144288432164252582092010809200.00822259.752.783.53190212
1.025516032048011300.007328210.993.143.98214012
1.227617635252811500.006734021.133.254.34233415
34820×82076650.8236144288432164303088088011608800.00772279.802.803.55191712
1.026516032048011800.006828311.023.153.99215612
1.228617635252812000.006334121.233.274.36235315
表 B.4(续)
序号规格尺寸 lₐ × lb (mm)承载力 P₀ (kN)剪切模量 G (MPa)支座总高 h (mm)设计位移 X₀ (mm)容许位移 X₁ (mm)极限位移 X₂ (mm)单层橡胶厚度 t₁ (mm)加劲钢板厚度 t₂ (mm)封层钢板厚度 t₃ (mm)预埋钢板厚度 t₄ (mm)预埋钢板纵向尺寸 A (mm)预埋钢板横向尺寸 B (mm)支座钢板纵向尺寸 C (mm)支座钢板横向尺寸 D (mm)设计容许转角 θ(rad)水平屈服力 Qy (kN)初始水平刚度 K₁ (kN/mm)屈服后水平刚度 K₂ (kN/mm)水平等效刚度 K₃ (kN/mm)竖向压缩刚度 K₄ (kN/mm)等效阻尼比 ξ(%)
35820×8707 9070.825315330645917530308809301 1609300.008 2241.29.802.803.551 86112
1.02751703405101 1800.007 330111.023.153.992 09412
1.22971873745611 2000.006 736321.233.274.362 28415
36820×9208 6180.825315330645917530308809801 1609800.008 225510.382.973.762 02812
1.02751703405101 2000.007 331911.683.344.232 28212
1.22971873745611 2300.006 738322.453.454.612 48915
37870×8708 6550.825315330645917530309309301 2109300.007 725610.412.973.772 04212
1.02751703405101 2500.006 832011.713.344.242 29712
1.22971873745611 2800.006 338522.543.474.632 50615
38870×9208 9360.826216232448618530309309801 2109800.008 127110.412.973.771 98612
1.02851803605401 2500.007 233811.713.344.242 23412
1.23081983965941 2800.006 640822.543.474.632 43815
39870×9709 6750.826216232448618530309301 0301 2301 0300.008 128610.993.143.982 15412
1.02851803605401 2500.007 235712.373.534.482 42312
1.23081983965941 2800.006 643123.813.664.892 64415
表 B.4(续)
序号规格尺寸 lₐ× lb (mm)承载力 P₀ (kN)剪切模量G(MPa)支座总高h(mm)设计位移X0(mm)容许位移X1(mm)极限位移X2(mm)单层橡胶厚度 tᵣ (mm)加劲钢板厚度 tₛ (mm)封层钢板厚度t(mm)预埋钢板厚度t1(mm)预埋钢板纵向尺寸A(mm)预埋钢板横向尺寸B(mm)支座钢板纵向尺寸C(mm)支座钢板横向尺寸D(mm)设计容许转角 θ(rad)水平屈服力Qy(kN)初始水平刚度K1(kN/mm)屈服后水平刚度K2(kN/mm)水平等效刚度K3(kN/mm)竖向压缩刚度K4(kN/mm)等效阻尼比 ξ(%)
40920×92097050.8262162324486185303098098012809800.007728711.023.153.99216712
1.028518036054013300.006835812.403.544.49243812
1.230819839659413600.006243223.863.674.90266015

中华人民共和国

交通运输行业标准

公路桥梁高阻尼隔震橡胶支座

人民交通出版社出版发行

JT/T 842—2012

人民交通出版社出版发行

(100011 北京市朝阳区安定门外外馆斜街3号)

各地新华书店经销

北京交通印务实业公司印刷

开本:880×1230 1/16 印张:3.5 字数:100千

2013年1月 第1版

2013年1月 第1次印刷

统一书号：15114·1779 定价：20.00元

版权专有 侵权必究

举报电话:010-85285150
