ICS93.080.30 P 66 JT 中华人民共和国交通运输行业标准
JT/T 607—2021
代替 JT/T607—2004
高速公路可变信息标志信息的显示和管理¶
Message display and management of changeable message signs for expressway
2021-10-29 发布
2022-02-01 实施
中华人民共和国交通运输部发布
目 次¶
前言 …… III 1 范围 …… 1 2 规范性引用文件 …… 1 3 术语和定义 …… 1 4 一般规定 …… 1 5 信息分类 …… 1 6 信息显示 …… 2 7 信息监控 …… 3 8 信息管理 …… 3 9 文字信息结构与编码方法 …… 4 10 可变信息标志文字信息库 …… 5 附录 A（资料性附录） 高速公路可变信息标志文字信息库 …… 6
前 言¶
本标准按照 GB/T 1.1—2009 给出的规则起草。
本标准代替 JT/T 607—2004《高速公路可变信息标志信息的显示和管理》。 与 JT/T 607—2004 相比,除编辑性修改外,主要技术变化如下:
——— 删除了“基本要求”(见2004 年版的第3 章);
——— 增加了“可变信息标志”的术语和定义(见3.1);
——— 增加了“一般规定”(见第4 章);
——— 增加了“信息分类”(见第5 章);
——— 增加了对可变信息标志显示文字信息的字体、字高和颜色要求(见6.2);
——— 增加了可变信息标志显示警告、禁令、指示等图形信息的要求(见6.3);
——— 增加了“分车道设置的可变信息标志不宜使用显示图像类交通信息”的要求(见6.4);
——— 增加了 LED 可变信息标志显示信息的色度性能和视认性能要求(见6.5);
——— 增加了“可变信息标志滚动发布的总信息数不宜超过3 条,单条文字信息的停留时间应在3s以上”的要求(见 6. 6);
——— 增加了“可变信息标志发布的交通状况和交通事件信息不应与其他信息交替显示”的要求(见 6. 7);
删除了“高速公路监控分中心与 LED 可变信息标志的通信规程应符合 JT/T 606.3 的规定”(见 2004 年版的 7. 3);
——— 增加了“当出现通信中断等异常情况导致信息内容失效时,可变信息标志应黑屏”的要求( 见 7. 3) ;
——— 删除了“对于行车须知信息,系统应具有自动显示组合信息的功能”(见2004 年版的7.4);
——— 增加了对高速公路可变信息标志发布信息进行“保存”“高速公路交通信息应互通共享”的要求(见 8. 1. 1);
——— 增加了应从技术和管理上采取措施,保护可变信息标志信息发布系统的运行安全和数据安全的要求(见 8. 1. 3);
——— 增加了“交通信息服务方”“高速公路使用者”作为信息来源(见8.2);
——— 增加了对采集到的各类交通信息, 应按照交通状况、交通事件、宣传、公告信息分类编辑和处理的要求(见 8. 3);
——— 增加了“与高速公路路网有关的信息应协调确认后发布”的要求(见8.4.1);
增加了 信息发布应优先发布交通事件和交通状况信息 的要求 修改了可变信息标志信息优先发布的顺序(见 8. 4. 3);
——— 增加了“文字信息结构”的要求(见9.2);
——— 修改了文字信息编码结构中的信息库代码、信息分库代码(见 9. 3, 2004 年版的 4. 2. 2.1、4. 2. 2. 2) ;
——— 修改了“高速公路可变信息标志文字信息库”的内容(见附录 A,2004 年版的附录 A)。
本标准由全国交通工程设施(公路)标准化技术委员会(SAC/TC 223)提出并归口。
本标准起草单位 江苏高速公路工程养护技术有限公司 江苏苏科畅联科技有限公司 江苏交通控股有限公司 江苏高速公路联网营运管理有限公司 江苏宁沪高速公路股份有限公司 江苏扬子江高速通道管理有限公司
本标准主要起草人: 吴赞平、金明新、徐海虹、高峰、茅荃、张西亚、曹小峰、陈雄飞、陶维、陆正峰、张小林、吴昊、周建民、阴卫星、王振江、李楠、郑俊秋、尹龙。
本标准所代替标准的历次版本发布情况为:
———JT / T 607—2004。
高速公路可变信息标志信息的显示和管理
1 范围¶
本标准规定了高速公路可变信息标志的信息分类 信息显示 信息监控 信息管理 文字信息编码方法和文字信息库等要求
本标准适用于高速公路可变信息标志信息的显示和管理。
2 规范性引用文件¶
下列文件对于本文件的应用是必不可少的 凡是注日期的引用文件 仅注日期的版本适用于本文件 凡是不注日期的引用文件 其最新版本 包括所有的修改单 适用于本文件
GB 5768.2 道路交通标志和标线 第2 部分:道路交通标志
GB/T 7027 信息分类和编码的基本原则与方法
GB/T 20839 智能运输系统 通用术语
GB/T 23828 高速公路 LED 可变信息标志
道路交通信息服务 通过可变情报板发布的交通信息
GB/T 29108 道路交通信息服务 术语
3 术语和定义¶
GB/T 20839、GB/T 29103、GB/T 29108 界定的以及下列术语和定义适用于本文件。
3. 1¶
可变信息标志 changeable message signs(CMS)
设置在高速公路上方或两侧 通过文字 图形 图文或图像信息等形式 发布交通信息的可变标志
4 一般规定¶
4.1 可变信息标志应结合高速公路路网交通管理要求进行设置,并符合 GB 5768.2 的规定。
4.2 可变信息标志不宜显示和交通无关的各类信息。
5 信息分类¶
5.1 信息类型¶
高速公路可变信息标志发布信息的分类方式和类型见表
表1 高速公路可变信息标志发布信息的分类方式和类型
| 分类方式 | 类型 |
| 发布形式 | 文字信息、图形信息、图文信息、图像信息 |
| 发布内容 | 交通状况信息、交通事件信息、公告信息、宣传信息 |
5. 2 发布形式¶
5. 2. 1 文字信息¶
通过文字来表达的交通状况 交通事件 公告和宣传信息
5. 2. 2 图形信息¶
通过图形来表达的交通状况 交通事件等信息或警告 禁令 指示等标志
5. 2. 3 图文信息¶
通过图形和文字信息的组合来表达交通状况、交通事件等信息。
5. 2. 4 图像信息¶
通过图像来表达的现场交通状况等信息。
5.3 发布内容¶
5.3.1 交通状况信息¶
针对高速公路通行状态而实时发布道路畅通 缓慢 拥堵 排队长度 通行时间等信息
5.3.2 交通事件信息¶
针对高速公路上发生的交通事件而实时发布交通管制、交通事故、突发事件、道路施工、交通气象等信息。
5. 3. 3 公告信息¶
发布与高速公路使用者有关的公益性信息
5. 3. 4 宣传信息¶
发布与高速公路使用者有关的宣传类信息
6 信息显示¶
6.1 可变信息标志显示的信息内容应清晰、准确、视认性强,可变信息标志的显示方式及其设置应符合 的相关规定
6.2 可变信息标志显示的文字信息内容宜使用宋体 楷体或黑体 高速公路主线可变信息标志字体高度应不小于 50cm;文字信息颜色根据信息的重要程度设置,按照 GB 5768. 2 的规定,一般信息为绿色,警告性信息为黄色 禁令性信息为红色
6.3 可变信息标志显示警告 禁令 指示等图形标志时 其图形 字符 形状 颜色等应符合的相关规定。
6.4 分车道设置的可变信息标志不宜显示图像信息中的交通信息
6.5 可变信息标志显示信息的色度性能 视认性能应符合 的相关规定
6.6 可变信息标志滚动发布的总信息数不宜超过 条 单条文字信息的停留时间应在 以上 当可变信息标志发布的文字信息超过其单屏显示所能容纳的字数时 可将该条信息按语意 字段合理分割交替显示单屏信息的停留时间可控制在 \(2 \mathrm { s } \sim 5 \mathrm { s }\) 之间。
6.7 可变信息标志发布的交通状况和交通事件信息不应与其他信息交替显示。
7 信息监控¶
7.1 可变信息标志信息可采取分级监控的方式,上级部门能够监控下级机构可变信息标志信息的工作状态和显示内容。
7.2 可变信息标志显示的内容和工作状态应能够远距离集中监控,显示内容同步,可添加、删除或修改预存的信息。
7.3 当出现通信中断等异常情况导致信息内容失效时,可变信息标志应黑屏。
8 信息管理¶
8.1 基本要求¶
8.1.1 可变信息标志信息的采集 处理 发布 撤销 更新和保存工作应统筹管理 高速公路交通信息应互通共享。
8.1.2 对信息的采集 处理 发布 撤销 更新和保存全过程应采取严密有效 规范有序 切实可行的管理措施 做到信息采集范围广泛 信息处理管理规范 信息发布 更新 撤销及时 信息发布日志存储归档。
8.1.3 应从技术和管理上采取措施 保护可变信息标志信息发布系统的运行安全和数据安全 确保计算机系统的硬件 软件和信息网络安全 避免遭受病毒攻击或恶意篡改
8.2 信息来源¶
信息来源包括:
a) 政府行业主管部门(包括交通行政管理部门、公安机关);
b) 高速公路管理机构和单位;
c) 外场采集设备(车辆检测器、气象监测站、视频设备等);
d) 交通信息服务方;
e) 高速公路使用者;
f) 其他的信息提供者。
8.3 信息处理¶
采集到的各类交通信息 应按照交通状况 交通事件 宣传 公告信息分类编辑和处理 经审核准确无误后 根据规定的信息发布管理制度及时发布 对于交通事件信息 还应结合交通管制 突发事件 交通事故发布预案 以及监控中心收到的上级指令或应急信息发布要求 及时生成交通事件信息发布内容。
8.4 信息发布¶
8.4.1 发布可变信息标志信息时 应首先调用相应信息库中的预存信息 也可根据具体情况编辑临时信息及时发布 与高速公路路网有关的信息应协调确认后发布
8.4.2 发布交通状况和交通事件等信息时 应综合考虑可变信息标志显示屏所处的地理位置 邻近构造物、道路线形和路网结构等因素,调用多块可变信息标志联动发布有关重要信息。
8.4.3 信息发布应优先发布交通事件和交通状况信息 当有多条信息需要发布时 可变信息标志信
息的显示应按照下列优先发布顺序进行管理:
a) 交通事件信息;
b) 交通状况信息;
c) 公告信息;
d) 宣传信息。
8.5 信息更新¶
可变信息标志发布的交通信息,应根据其变化及时进行更新和撤销,确保信息准确和有效。
9 文字信息结构与编码方法¶
9.1 基本原则与方法¶
文字信息编码的基本原则与方法应符合 GB/T 7027 的有关规定。
9. 2 文字信息结构¶
9.2.1 可变信息标志显示的交通状况文字信息的基本结构要素有位置描述 状况描述 信息中不宜使用标点符号。
9.2.2 可变信息标志显示的交通事件文字信息的基本结构要素有位置描述、事件描述、措施及建议描述,信息中不宜使用标点符号。
9.3 文字信息编码方法¶
9. 3. 1 编码结构¶
可变信息标志文字信息的编码结构由二位字母型代码和五位数字型代码组成 二位字母型代码表示信息库 五位数字型代码中 前二位数字表示信息分库 后三位数字表示信息分库具体信息 可变信息标志文字信息的编码结构如图 所示

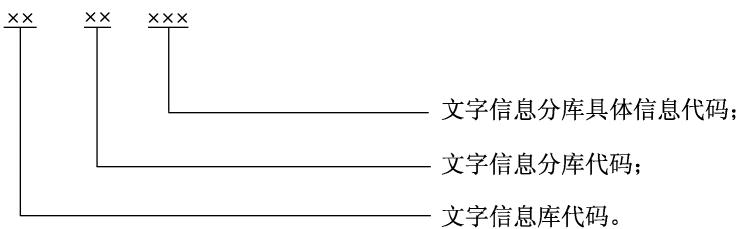

图1 可变信息标志文字信息的编码结构
9.3.2 文字信息库代码¶
文字信息库代码用两位汉语拼音字母表示 见表
表2 文字信息库代码
| 代 码 | 名 称 | 代 码 | 名 称 |
| ZK | 交通状况信息 | GG | 公告信息 |
| SJ | 交通事件信息 | XC | 宣传信息 |
9.3.3 文字信息分库代码¶
文字信息分库代码用两位数字表示,见表3。
表3 文字信息分库代码
| 信息库代码 | 信息分库代码 | 名称 | 信息库代码 | 信息分库代码 | 名称 |
| ZK | 11 | 通行状况信息 | SJ | 25 | 交通气象信息 |
| SJ | 21 | 交通管制信息 | GG | 31 | 法规性信息 |
| 22 | 交通事故信息 | 32 | 提示性信息 | ||
| 23 | 突发事件信息 | 33 | 服务信息 | ||
| 24 | 道路施工信息 | XC | 41 | 宣传信息 |
9.3.4 文字信息分库具体信息代码¶
文字信息分库中具体文字信息代码用三位数字表示 按先后顺序排列 可变信息标志的常用文字信息代码为 001 \~ 999。
10 可变信息标志文字信息库¶
可变信息标志文字信息库的文字信息结构代码及其具体内容示例参见附录 A。
示例1:文字信息代码 SJ 21001 表示可变信息标志显示的文字信息是交通事件———交通事故类的“前方 ×公里 交通事故”。
示例2:文字信息代码 表示可变信息标志显示的文字信息是交通状况类的 前方畅通
附 录 A¶
(资料性附录)
高速公路可变信息标志文字信息库¶
A.1 交通状况信息¶
交通状况文字信息代码及信息结构示例见表 A.1。
表 A.1 交通状况文字信息代码及信息结构示例
| 代 码 | 信 息 结 构 | 代 码 | 信 息 结 构 |
| ZK11001 | ××—×× 行驶畅通 | ZK11602 | 前方畅通 |
| ZK11002 | ××—×× 车多缓行 | ZK11603 | 前方拥堵 |
| ZK11601 | 车多缓行 | — | — |
| 注:表中仅为示例,可根据实际情况自行编辑增加相关内容。 | |||
A.2 交通事件信息¶
A.2.1 交通事故信息¶
交通事故文字信息代码及信息结构示例见表 A.2。
表 A.2 交通事故文字信息代码及信息结构示例
| 代 码 | 信 息 结 构 | 代 码 | 信 息 结 构 |
| SJ21001 | 前方×公里 交通事故 | SJ21601 | 前方事故 |
| SJ21003 | 前方×公里事故占道 谨慎通过 | SJ21602 | 减速行驶 |
| SJ21004 | 前方事故 请减速行驶 注意避让 | SJ21603 | 注意避让 |
| 注:表中仅为示例,可根据实际情况自行编辑增加相关内容。 | |||
A.2.2 交通管制信息¶
交通管制文字信息代码及信息结构示例见表 A.3。
表 A.3 交通管制文字信息代码及信息结构示例
| 代 码 | 信息结构 | 代 码 | 信息结构 |
| SJ22001 | ××临时交通管制 服从现场指挥 | SJ22005 | 雨天限速×× |
| SJ22002 | 前方临时交通管制 请从××收费站出高速 | SJ22601 | 交通管制 |
| SJ22003 | 前方临时交通管制 请借道行驶 | SJ22602 | 服从指挥 |
| SJ22004 | 凌晨2~5点 禁止大客车通行 | — | — |
| 注:表中仅为示例,可根据实际情况自行编辑增加相关内容。 | |||
A.2.3 突发事件信息¶
突发事件文字信息代码及信息结构示例见表 A.4。
表 A.4 突发事件文字信息代码及信息结构示例
| 代 码 | 信息结构 | 代 码 | 信息结构 |
| SJ23001 | 前方滑坡 道路中断请从××收费站出高速 | SJ23602 | 前方滑坡 |
| SJ23002 | 前方×公里桥梁损坏请从××收费站出高速 | SJ23603 | 前方清障 |
| SJ23601 | 前方塌方 | — | — |
| 注:表中仅为示例,可根据实际情况自行编辑增加相关内容。 | |||
A.2.4 道路施工信息¶
道路施工文字信息代码及信息结构示例见表 A.5。
表 A.5 道路施工文字信息代码及信息结构示例
| 代 码 | 信息结构 | 代 码 | 信息结构 |
| SJ24001 | 前方×公里路面施工 | SJ24601 | 前方施工 |
| SJ24002 | 前方路面施工 请服从现场管理 | SJ24602 | 借道行驶 |
| SJ24003 | 前方××施工 请借道行驶 | SJ24603 | 减速慢行 |
| SJ24004 | 前方施工 减速慢行 注意避让 | SJ24604 | 注意避让 |
| 注:表中仅为示例,可根据实际情况自行编辑增加相关内容。 | |||
A.2.5 交通气象信息¶
交通气象文字信息代码及信息结构示例见表 A.6。
表 A.6 交通气象文字信息代码及信息结构示例
| 代 码 | 信息结构 | 代 码 | 信息结构 |
| SJ25001 | 雨天路滑 谨慎行驶 保持安全车距 | SJ25007 | 桥面风大 减速行驶 |
| SJ25002 | 桥面结冰 减速慢行 | SJ25601 | 雨天路滑 |
| SJ25003 | 前方除雪作业 ××方向关闭 | SJ25602 | 冰雪路滑 |
| SJ25004 | 雾天行车 注意减速 控距 亮灯 | SJ25603 | 前方大雾 |
| SJ25005 | 高温天气 谨慎驾驶 谨防爆胎 | SJ25604 | 涉水慢行 |
| SJ25006 | 前方涉水路面 小心慢行 | SJ25605 | 强风减速 |
| 注:表中仅为示例,可根据实际情况自行编辑增加相关内容。 | |||
A. 3 公告信息¶
A.3.1 法规性信息¶
法规性文字信息代码及信息结构示例见表 A.7。
表 A.7 法规性文字信息代码及信息结构示例
| 代 码 | 信息结构 | 代 码 | 信息结构 |
| GG31001 | 严禁超速行驶 | GG31009 | 系好安全带 保持安全车距 |
| GG31002 | 严禁超限运输 | GG31601 | 严禁超速 |
| GG31003 | 严禁酒后驾车 | GG31602 | 限速100 |
| GG31004 | 严禁超载带客 | GG31603 | 严禁超载 |
| GG31005 | 严禁停车装卸货物 | GG31604 | 严禁超限 |
| GG31006 | 高速公路上严禁上下客 | GG31605 | 依法治路 |
| GG31007 | 高速公路严禁随意停车 倒车逆行 | GG31606 | 安全第一 |
| GG31008 | 严禁违法占用应急车道 | — | — |
| 注:表中仅为示例,可根据实际情况自行编辑增加相关内容。 | |||
A.3.2 提示性信息¶
提示性文字信息代码及信息结构示例见表 A.8。
表 A.8 提示性文字信息代码及信息结构示例
| 代 码 | 信息结构 | 代 码 | 信息结构 |
| GG32001 | 十次事故九次快 | GG32010 | 夜间行车 注意休息 请勿疲劳驾驶 |
| GG32002 | 保持安全车距 请勿超速行驶 | GG32011 | 请勿疲劳驾驶 注意休息 |
| GG32003 | 请系好安全带 | GG32012 | ××大桥拥堵 请绕行 |
| GG32004 | 请按规定车道行驶 勿随意变道 | GG32601 | 谨慎驾驶 |
| GG32005 | 前方××出口 请提前变更车道 | GG32602 | 保持车距 |
| GG32006 | 保持车距 谨防追尾 | GG32603 | 谨防追尾 |
| GG32007 | 进入收费区 请靠右行驶 | GG32604 | 弯道减速 |
| GG32008 | 进入隧道 请打开车灯 | GG32605 | 前方隧道 |
| GG32009 | 车辆抛锚 请停应急车道 | GG32606 | 夜行减速 |
| 注:表中仅为示例,可根据实际情况自行编辑增加相关内容。 | |||
A.3.3 服务信息¶
服务文字信息代码及信息结构示例见表 A.9。
表 A.9 服务文字信息代码及信息结构示例
| 代 码 | 信 息 结 构 | 代 码 | 信 息 结 构 |
| GG33001 | 欢迎驶入××高速公路 | GG33601 | 欢迎驶入 |
| GG33002 | 停车休息 检查车辆请进入服务区 | GG33602 | 欢迎再来 |
| GG33003 | 欢迎到服务区加油 修车 食宿 | GG33603 | 服务第一 |
| GG33004 | ××服务区施工改造 暂停供油 | GG33604 | 顾客至上 |
| 注:表中仅为示例,可根据实际情况自行编辑增加相关内容。 | |||
A.4 宣传信息¶
宣传文字信息代码及信息结构示例见表 A.10。
表 A.10 宣传文字信息代码及信息结构示例
| 代 码 | 信息结构 | 代 码 | 信息结构 |
| XC41001 | 为了您和家人的幸福请自觉遵守交通法规 | XC41007 | 人未伤 车能动 先靠边 再报警 |
| XC41002 | 前方进入事故多发地区 | XC41601 | 遵纪守法 |
| XC41003 | 请勿向车外抛撒杂物 | XC41602 | 安全驾驶 |
| XC41004 | 安全驾驶 平安回家 | XC41603 | 文明出行 |
| XC41005 | 开车不打手机 摒弃交通陋习 | XC41604 | 平安回家 |
| XC41006 | 交通路况请收听××交通广播信息 | — | — |
| 注:表中仅为示例,可根据实际情况自行编辑增加相关内容。 | |||
