中华人民共和国行业推荐性标准

JTG/T3364-02—2019

公路钢桥面铺装

设计与施工技术规范

Specifications for Design and Construction of Pavement on Highway Steel Deck Bridge

2019—05—27 发布

2019—09—01 实施

中华人民共和国交通运输部发布

中华人民共和国行业推荐性标准

公路钢桥面铺装设计与施工技术规范

Specifications for Design and Construction of Pavement on Highway Steel Deck Bridge

JTG/T3364-02—2019

主编单位：招商局重庆交通科研设计院有限公司

批准部门：中华人民共和国交通运输部

实施日期：2019年9月1日

人民交通出版社股份有限公司

前言

根据中华人民共和国交通运输部厅公路字〔2012〕184号文《关于下达2012年度公路工程行业标准制修订项目计划的通知》的要求，由招商局重庆交通科研设计院有限公司作为主编单位承担《公路钢桥面铺装设计与施工技术规范》（JTG/T3364-02-2019）的制定工作。

编制组在全面总结国内外公路钢桥面铺装设计、施工经验的基础上，围绕我国公路钢桥面铺装设计、施工实践过程中遇到的主要技术问题，开展了科学研究与试验验证工作并充分吸收了相关研究成果。经广泛征求意见后，制定本规范，对公路钢桥面铺装的设计、施工、材料、施工质量管理等作出了规定。

本规范由 7 章、11 个附录构成，主要内容包括：

  1. 钢桥面铺装结构设计方法；

  2. 钢桥面铺装材料技术要求；

  3. 钢桥面铺装沥青混合料技术要求；

  4. 钢桥面铺装施工工艺要求；

  5. 钢桥面铺装施工质量管理要求。

请各有关单位将执行本规范过程中发现的问题和意见函告招商局重庆交通科研设计院有限公司（联系人：郝增恒；地址：重庆市南岸区学府大道33号，邮编：400067；电话：023-62761968，传真：023-62453666；电子邮箱：haozengheng@cmhk.com），以便修订时参考。

主 编 单位 ： 招商局重庆交通科研设计院有限公司

参编单位：东南大学

重庆市智翔铺道技术工程有限公司

北京路桥中交科技有限公司

主 编：张华

主要参编人员：郝增恒 钱振东 王民 周进川 牟建波

高博 张东长 王泽民 张占军 杨波

主审：曹荣吉

参与审查人员：张肖宁 刘清泉 章登精 郝培文 丁庆军 陈仕周 苏权科 高宝峰 何兆益 王俏 朱梦良 张玉斌 冯兆祥 左洪利

主要参加人员：胡德勇 肖丽 盛兴跃 兰超 姜治伟 周启伟

目 次

1 总 则.....1
2 术语和符号.....2
2.1 术语.....2
2.2 符号.....4
3 铺装结构设计.....5
3.1 一般规定.....5
3.2 正交异性钢桥面板刚度验算.....7
3.3 铺装结构设计.....8
3.4 组合结构性能要求.....12
3.5 中央分隔带、索区、人行道和检修道等铺装方案.....16
3.6 边缘防排水设计.....16
4 材料.....17
4.1 防腐层.....17
4.2 防水粘结层.....18
4.3 缓冲层.....19
4.4 粘层.....20
4.5 沥青结合料.....20
4.6 集料.....22
4.7 其他材料.....24
5 沥青混合料.....26
5.1 改性沥青混合料.....26
5.2 浇注式沥青混合料.....27
5.3 环氧沥青混合料.....28
6 施工.....30
6.1 一般规定.....30
6.2 施工准备.....31
6.3 铺筑试验路段.....32
6.4 钢板除锈及防腐层施工.....34
6.5 防水粘结层施工.....35
6.6 改性沥青砂胶缓冲层施工.....37
6.7 粘层施工.....37

6.8 改性沥青混合料施工.....37
6.9 浇注式沥青混合料施工.....38
6.10 热拌和温拌环氧沥青混合料施工.....39
6.11 冷拌环氧沥青混合料施工.....41
7 施工质量管理.....43
附录 A 正交异性钢桥面板刚度验算方法.....48

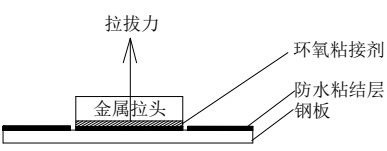

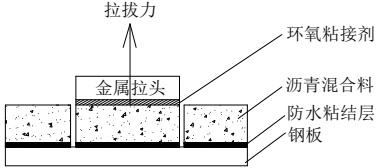

附录 B 粘结强度试验方法.....50

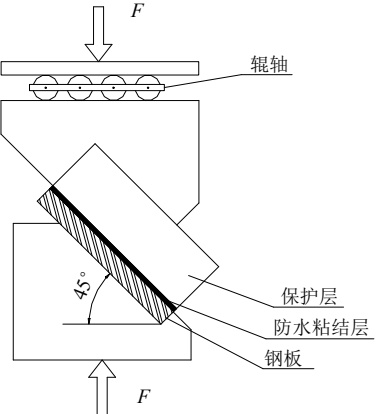

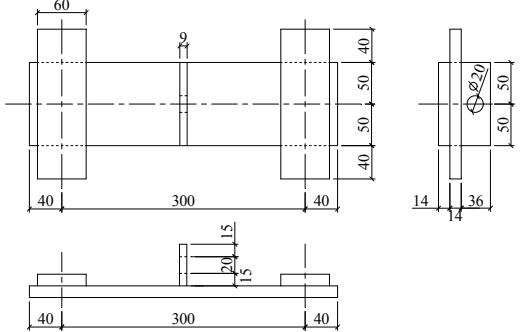

附录 C 剪切强度试验方法.....53
附录 D 五点加载复合梁疲劳试验方法.....56
附录 E 三点加载复合梁疲劳试验方法.....60
附录 F 钢桥面铺装边缘构造与排水设计示例.....63
附录 G 浇注式沥青混合料刘埃尔流动性试验方法.....65

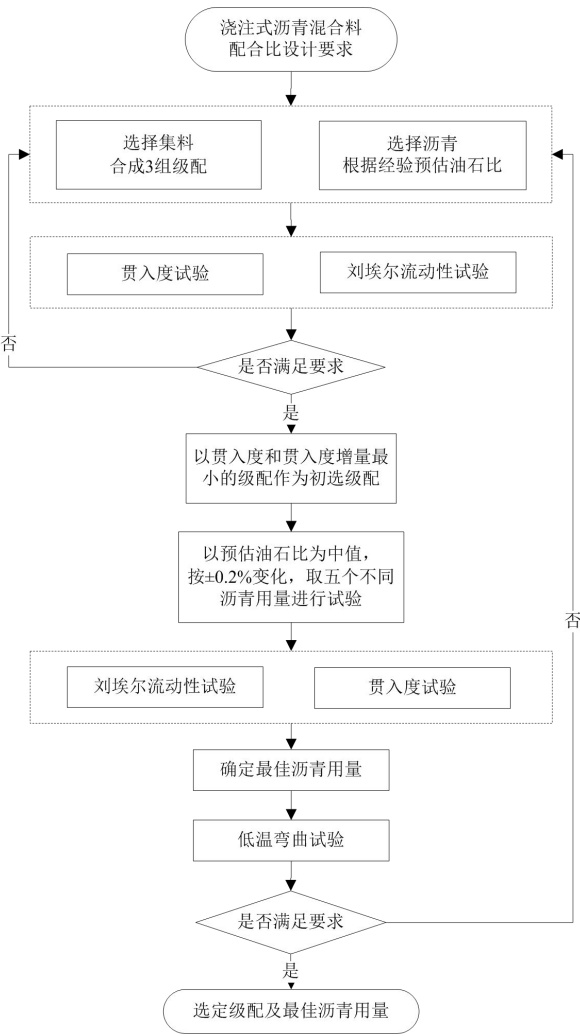

附录 H 浇注式沥青混合料配合比设计方法.....67

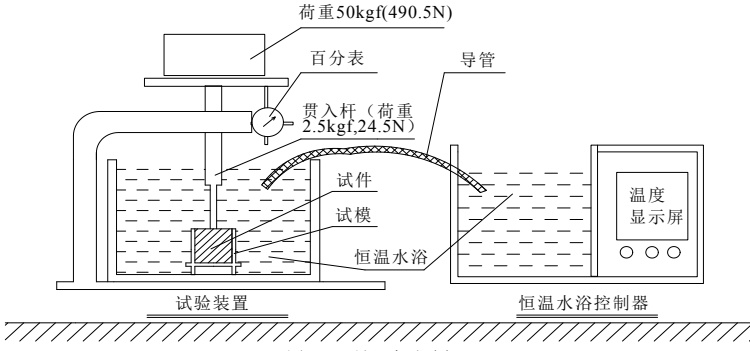

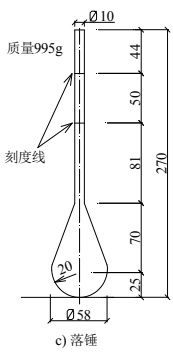

附录 J 浇注式沥青混合料贯入度试验方法.....71

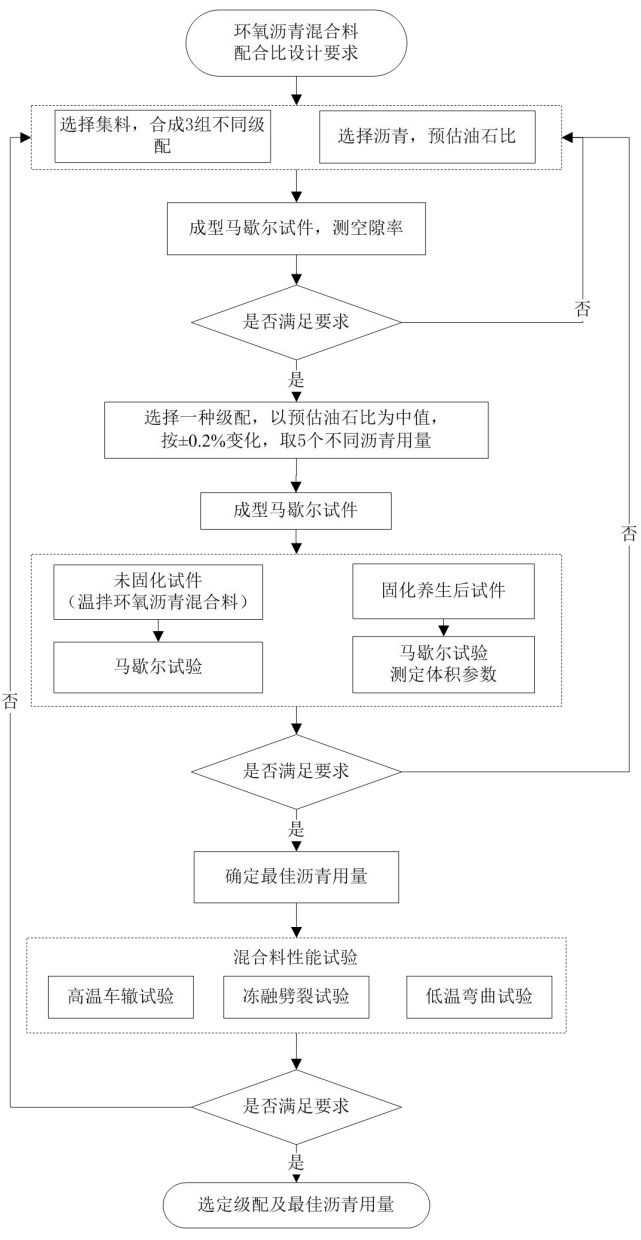

附录 K 环氧沥青混合料配合比设计方法.....73
附录 L 露点温度查对表.....77
本规范用词用语说明.....78

1 总则

1.0.1 为规范和指导公路钢桥面铺装工程设计和施工，保障工程质量，制定本规范。

1.0.2 本规范适用于采用正交异性钢桥面板的公路桥梁新建、重铺和改建桥面铺装工程。

1.0.3 钢桥面铺装设计与施工应遵循安全、耐久、适用、环保、经济的原则。

1.0.4 钢桥面铺装工程应积极稳妥地推广使用经试验和实践证明有效的新技术、新材料、新工艺。

条文说明

钢桥面铺装技术在中国仍然有很多技术问题需要解决，铺装性能亟需提高。本规范鼓励新技术、新材料、新工艺的研究与应用，但需要坚持积极稳妥的原则。

1.0.5 公路钢桥面铺装设计与施工，除应符合本规范的规定外，尚应符合国家和行业现行有关标准的规定。

2 术语和符号

2.1 术语

2.1.1 钢桥面铺装 pavement of steel deck bridge

铺设于桥梁钢制面板之上，供车辆安全舒适行驶，对钢桥面板具有保护作用的铺装结构，主要由结构层和界面功能层组成。结构层通常由保护层和磨耗层两层构成。界面功能层通常包括防腐层、防水粘结层、缓冲层、粘层等。如图 2.1.1 所示，其中防腐层和缓冲层可根据需要设置。

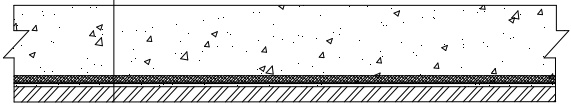

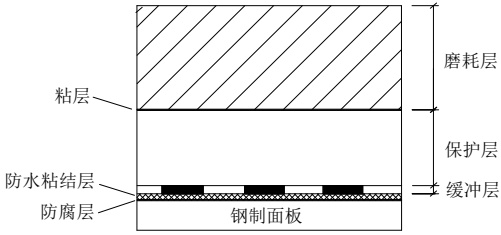

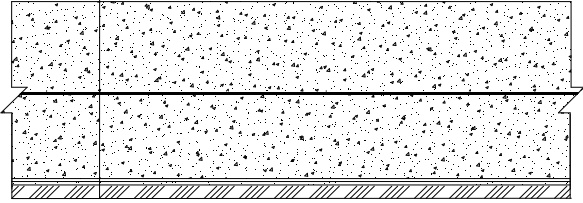

图 2.1.1 钢桥面铺装结构示意图

2.1.2 结构层 pavement structure layer

提供粗糙界面供车辆行走，同时也起到保护钢桥面板作用，具有一定厚度的沥青混合料层次。

2.1.3 磨耗层 wearing coarse

钢桥面铺装表面的沥青混合料层，直接与汽车轮胎接触的层次，提供承载、抗滑等功能。

2.1.4 保护层 protecting layer

位于磨耗层之下，起到承载和保护下部层次作用的沥青混合料层，与防水粘结层等一起组成防水体系。

2.1.5 界面功能层 functional layer

主要起防腐、防水、粘结等功能作用的层位。

2.1.6 防腐层 anti-corrosion coat

涂布在钢桥面顶板表面，防止钢板生锈腐蚀的界面薄层。

2.1.7 防水粘结层 waterproof-bonding layer

用于钢板与保护层之间，起界面联结作用，并能阻止水分对钢板侵蚀的层次。

2.1.8 缓冲层 cushioning layer

用于防水粘结层与保护层之间，具有一定厚度，起隔热、缓冲荷载、提供施工平台等作用的层次。

2.1.9 粘层 tack coat

用于保护层与磨耗层之间，起粘结作用的层次。

2.1.10 环氧树脂粘结剂 I 型 epoxy adhesive I

主要由环氧树脂和固化剂组成，起防止水侵蚀和粘结下部层位作用，待其完全固化后方可施工上层。

2.1.11 环氧树脂粘结剂Ⅱ型 epoxy adhesive Ⅱ

主要由环氧树脂和固化剂组成，起防止水侵蚀和上下层粘结作用，在施工保护层后可继续反应，并起到粘结作用。

2.1.12 溶剂型沥青粘结剂 solvent asphalt adhesive

由可完全挥发溶剂溶解粘结材料形成的具有低粘度、冷施工特性的溶液。

2.1.13 改性沥青砂胶 modified asphalt mastic

由聚合物改性沥青与矿粉在高温下混合而成的具有良好流动性的胶浆。

2.1.14 环氧沥青 epoxy asphalt

由环氧树脂、沥青及固化剂按一定比例混合，形成的一种不可逆转的固化物。

2.1.15 浇注式沥青混合料 gussasphalt

由集料、矿粉和沥青结合料组成，经高温拌和后具有一定流动性、无需碾压、几乎无空隙的沥青混合料。

2.1.16 环氧沥青混合料 epoxy asphalt mixtures

由环氧沥青与一定级配的集料拌和形成的一种热固性沥青混合料，按照拌和温度可分为热拌环氧沥青混合料、温拌环氧沥青混合料和冷拌环氧沥青混合料。

2.1.17 容留时间 reserved time range

在规定温度条件下，反应性材料性能能够满足技术要求的施工时间范围。

2.2 符号

TLA —— 特立尼达湖沥青，Trinidad Lake Asphalt 之略语

GA——浇注式沥青混合料，Gussasphalt之略语

EA —— 环氧沥青混合料，Epoxy Asphalt Mixtures 之略语

MMA —— 甲基丙烯酸甲酯树脂，Methyl Methacrylate Resin 之略语

3 铺装结构设计

3.1 一般规定

3.1.1 钢桥面铺装设计应综合考虑桥梁结构特点、交通荷载、环境气候、施工条件、恒载限制等因素，参考类似条件的桥面铺装工程经验进行。

条文说明

桥梁结构特点主要包括：桥梁类型、桥梁几何特性、桥面系结构特征（桥面顶板厚度、加劲肋间距、横梁或横隔板间距、纵向腹板位置）等，即对桥面铺装受力产生影响的相关桥梁结构参数。

交通荷载因素包括交通量水平和轴载，直接影响桥面铺装的使用寿命。在钢桥面铺装轴载换算方法还无深入理论研究或有明确研究成果前，交通量换算仍按我国现行《公路沥青路面设计规范》（JTG D50）执行。

环境气候因素包括温度（极端最高气温、极端最低气温、最热月平均最高气温、最冷月平均气温）、湿度（相对湿度）、降雨（年降雨量、年内降雨量分布）、降雪（年降雪量、平均年降雪天数）等，这些因素影响钢桥面铺装结构与材料参数的确定。例如，寒冷地区考虑适当降低桥面铺装材料高温稳定性要求，提高材料变形能力要求，考虑铺装材料抗冻融性问题等；降雨量较大的地区需重点考虑桥面铺装防水、防滑及水损害问题；炎热地区需提高铺装材料高温稳定性等。

施工条件包括沥青混合料运输距离、施工期湿度及降雨情况、桥面系构造物布置、桥面板搭接情况及螺栓高度等。施工条件是影响铺装结构设计中方案选择的关键因素之一，例如，对箱梁栓接的桥梁，保护层采用需碾压的沥青混合料时栓接部位难以压实，建议采用无需碾压、自流平的浇注式沥青混合料，可保证栓接部位的防水抗渗性能。

恒载限制影响桥面铺装设计总厚度，通常在桥梁结构设计中已有明确限定，钢桥面铺装设计时需考虑桥梁恒载限制。

3.1.2 公路钢桥面铺装设计使用年限宜不小于 15 年。

3.1.3 交通荷载分级标准应符合《公路沥青路面设计规范》（JTG D50）的有关规定。

3.1.4 铺装结构设计应按下列顺序进行：

1 按照《公路沥青路面设计规范》（JTG D50）的规定调查桥梁所属路段的交通参数，确定桥梁的交通荷载等级。

2 根据桥梁的结构特点、交通荷载、环境气候、施工条件、恒载限制等因素，结合钢桥面铺装的设计和使用经验，初步拟定桥面铺装组合结构的厚度及材料类型。

3 根据初拟方案，进行材料和混合料设计并进行相关性能试验，测试铺装结构层材料的力学参数。

4 按本规范附录 A 的规定，进行正交异性钢桥面板刚度验算。当刚度不满足要求时，采取增加桥面系刚度、提高桥面铺装结构层材料性能等技术措施。

5 验证铺装组合结构的高温稳定性能、界面联结性能和复合梁疲劳性能。

6 对通过验证的桥面铺装结构进行技术、经济分析，确定铺装结构方案和材料要求。

条文说明

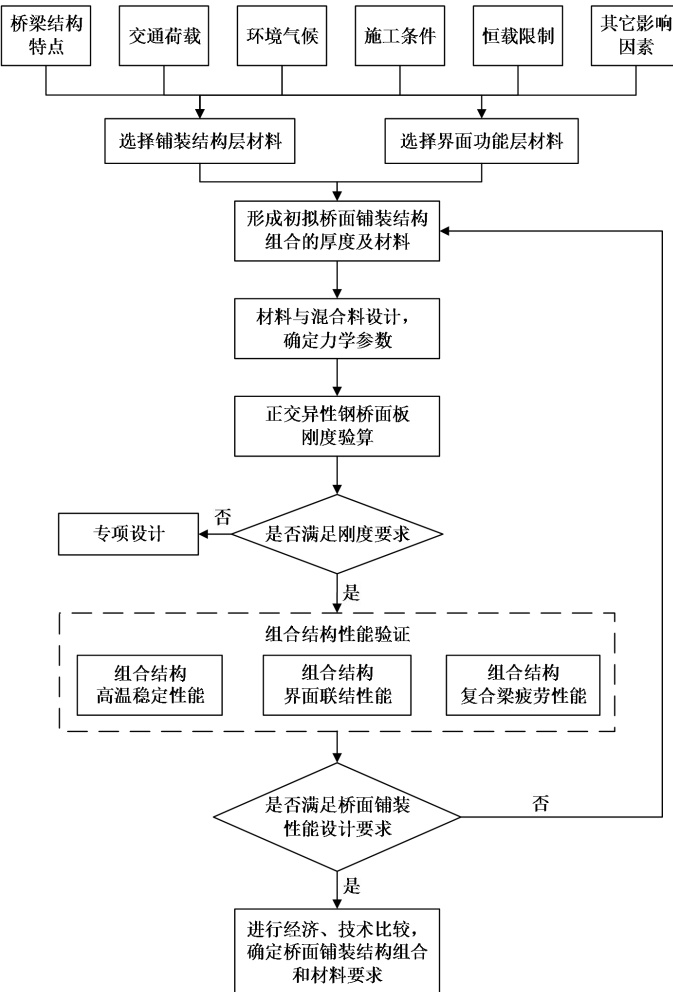

钢桥面铺装结构设计流程见图 3-1 所示。

图 3-1 钢桥面铺装结构设计流程

3.2 正交异性钢桥面板刚度验算

3.2.1 钢桥面铺装结构设计应按本规范附录 A 验算正交异性钢桥面板的刚度，验算荷载应采用现行《公路工程技术标准》（JTG B01）中对应公路I级荷载的车辆荷载。

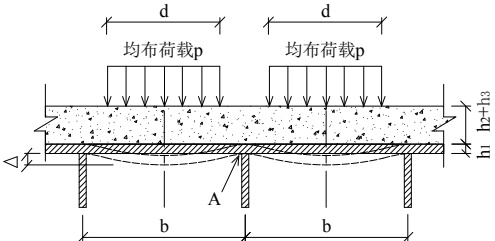

3.2.2 正交异性钢桥面板的刚度应采用钢桥面板顶面最不利荷载位置处的最小曲率半径 R、纵向加劲肋间相对挠度 $ \Delta $ 两项指标进行评价。两项指标宜通过有限元方法计算获得，也可采用附录 A 计算获得，应符合表 3.2.2 的规定。

表 3.2.2 正交异性钢桥面板刚度要求
刚度指标单位技术要求
最小曲率半径Rm≥20
肋间相对挠度∆mm≤0.4

条文说明

正交异性钢桥面板刚度直接影响桥面铺装受力和使用寿命，我国钢桥发展初期，桥面铺装发生较多的早期病害正是由于正交异性钢桥面板刚度不足引起。参照日本《道路桥示方书》中顶板体系（即第三体系）的车轮荷载作用下弯曲曲率半径不小于20m且纵向加劲肋腹板间的相对竖向挠度应小于0.4mm的建议，根据我国现有正交异性钢桥面板刚度分析计算，本规范提出表3.2.2的刚度要求。

3.2.3 正交异性钢桥面顶板厚度小于 14mm 时，应采取提高桥面铺装结构层材料性能等技术措施。对正交异性钢桥面板刚度不满足要求的桥梁应进行专项设计。

条文说明

顶板厚度对正交异性钢桥面板刚度有较大影响，顶板厚度过小容易导致钢桥面铺装产生早期开裂。根据国内已有钢桥面铺装工程实践经验与教训，建议正交异性钢桥面板采用厚度不小于14mm的顶板。

专项设计中可以考虑采取增加桥面系刚度、提高桥面铺装结构层材料性能等技术措施，或采取限制车辆轴载等管理措施。

3.2.4 纵向腹板位置宜避开轮迹带。

条文说明

从我国钢桥面铺装实践及日本、德国钢桥面铺装多年工程实例可知，在车辆荷载作用下，对应纵腹板处的铺装层表面会产生较大的横向拉应变，易发生纵向开裂，导致铺装出现早期破坏。因此在进行桥面板及下部结构设计时，纵腹板位置通常避开轮迹带。

3.3 铺装结构设计

3.3.1 桥面铺装结构设计应包括铺装结构层设计和界面功能层设计两项内容，界面功能层应与铺装结构层相匹配。

3.3.2 磨耗层应平整密实，具有抗滑耐磨、抗裂耐久、抗高温变形等性能；保护层应具有抗渗水、随从变形、抗高温变形等性能，并应与防水粘结层粘结良好。

3.3.3 钢桥面铺装结构层宜采用浇注式沥青混合料、环氧沥青混合料或改性沥青混合料。

条文说明

浇注式沥青混合料常用的名称有 gussasphalt 和 mastic asphalt 两种，gussasphalt 源自德国，通常采用拌和站一次拌和；mastic asphalt 源自英国，早期通常采用首先拌和沥青、矿粉和细集料，再加入粗集料拌和的二次拌和方式，但目前也常采用拌和站一次拌和的方式。

环氧沥青混合料通常分为热拌环氧沥青混合料、温拌环氧沥青混合料和冷拌环氧沥青混合料。热拌环氧沥青混合料拌和温度一般为170～190℃，温拌环氧沥青混合料拌和温度一般为110～130℃，冷拌环氧沥青混合料在常温下拌和。

钢桥面铺装常用改性沥青混合料包括 SMA 和 AC 两种，其中欧洲和我国多采用改性沥青 SMA，日本则多采用改性沥青 AC 作为浇注式沥青混合料的磨耗层使用。

3.3.4 铺装结构层总厚度应满足桥梁设计的恒载要求，单层厚度应根据沥青混合料压实特性确定，沥青混合料公称最大粒径应与单层厚度相匹配。各种沥青混合料单层厚度应符合表 3.3.4 的规定。

表 3.3.4 单层沥青混合料最小厚度与适宜厚度
混合料类型公称最大粒径（mm）最小厚度（mm）适宜厚度（mm）
改性沥青混合料9.53035～40
SMA、AC13.23540～45
浇注式沥青混合料9.52530～40
13.23035～45
环氧沥青混合料4.751520～30
9.52525～35

3.3.5 铺装结构层组合设计可参考表 3.3.5 中的组合方案进行。

表 3.3.5 铺装结构层组合参考方案
铺装材料方案1方案2方案3方案4方案5
磨耗层保护层磨耗层保护层磨耗层保护层磨耗层保护层磨耗层保护层
改性沥青混合料 SMA、AC✓---✓---✓✓
浇注式沥青混合料-✓-----✓--
环氧沥青混合料--✓✓-✓✓---

条文说明

以上铺装方案是在总结我国近年来钢桥面铺装研究成果及工程应用经验的基础上，结合德国、日本、美国常用铺装结构层材料类型而提出的，在国内均有实际工程案例，供设计者参考。

国内一些钢桥面铺装工程采用双层SMA铺装结构时，将改性沥青SMA用于保护层。而改性沥青AC很少用于保护层，在日本一些钢桥和南京四桥钢桥面铺装工程中，保护层采用浇注式沥青混合料时磨耗层采用改性沥青AC。

3.3.6 界面功能层设置应符合下列规定：

1 钢桥面顶板表面宜设置防腐层，如防水粘结层具有防腐功能时可不设置防腐层。

2 钢桥面铺装应设置防水粘结层。

3 磨耗层与保护层之间宜设置粘层。

4 在防水粘结层与改性沥青 SMA 保护层之间，有隔热、缓冲荷载、提供施工平台等要求时应设置缓冲层。

条文说明

缓冲层主要起隔热、缓冲荷载、提供施工平台等作用，在我国通常用于改性沥青混合料铺装结构层与环氧树脂粘结剂I型防水粘结层之间。

3.3.7 界面功能层材料和用量应按表 3.3.7 选择。

表 3.3.7 界面功能层材料和用量
界面功能层类型序号材料名称材料用量（或厚度）
防腐层1环氧富锌漆50～100 μ m
2丙烯酸防腐漆0.10～0.20kg/m ²
防水粘结层1甲基丙烯酸甲酯树脂2.50～3.50kg/m ²
2丙烯酸树脂粘结剂0.15～0.20kg/m ²
3环氧树脂粘结剂Ⅰ型0.60～1.10kg/m ²
4环氧树脂粘结剂Ⅱ型0.40～0.50kg/m ²
5环氧沥青粘结剂0.65～0.71kg/m ²
6溶剂型沥青粘结剂0.20～0.40kg/m ²
缓冲层1改性沥青砂胶3～5mm
粘层1改性乳化沥青0.30～0.50kg/m ²
2环氧树脂粘结剂Ⅱ型0.50～0.60kg/m ²
3环氧沥青粘结剂0.42～0.48kg/m ²
4改性沥青1.00～1.20kg/m ²

注：厚度指完全固化后或完全干燥后的厚度。

条文说明

表 3.3.7 中各项材料在国内外均有较多的成熟应用案例。

丙烯酸防腐漆、甲基丙烯酸甲酯树脂、丙烯酸树脂粘结剂三种材料通常配合使用，分别起到防腐层、防水层和粘结层的作用。

丙烯酸防腐漆通常指以丙烯酸树脂为主基料，配以改性树脂、颜料、填料、助剂、溶剂等组成的防腐漆。

甲基丙烯酸甲酯树脂通常由甲基丙烯酸甲酯、改性树脂、颜料、填料、助剂等组成，经引发剂引发而固化形成具有防水性能涂膜的涂料。

丙烯酸树脂粘结剂通常指含有丙烯酸树脂成分的溶液，其在自然环境下固化成膜，并在较高温度环境下进一步固化产生较高粘结强度，通常起到甲基丙烯酸甲酯树脂与沥青混合料层间粘结的作用。

3.3.8 防腐层和防水粘结层类型宜按表 3.3.8 选取。

表 3.3.8 防腐层和防水粘结层组合参考方案
保护层类型浇注式沥青混合料热拌环氧沥青混合料温拌环氧沥青混合料冷拌环氧沥青混合料改性沥青混合料 SMA
防水粘结层类型1. 丙烯酸树脂粘结剂；
2. 甲基丙烯酸甲酯树脂。		溶剂型沥青粘结剂环氧树脂粘结剂Ⅱ型环氧树脂粘结剂Ⅱ型环氧沥青粘结剂环氧树脂粘结剂Ⅰ型，撒碎石。1. 溶剂型沥青粘结剂；
2. 第二层环氧树脂粘结剂Ⅰ型，撒碎石；
3. 第一层环氧树脂粘结剂Ⅰ型，撒碎石。
防腐层类型丙烯酸防腐漆—环氧富锌漆—环氧富锌漆

条文说明

界面功能层各层位都有多种材料可供选择，在选择界面功能层时，需要注意界面功能层与铺装结构层的匹配性。实践证明，只有界面功能层材料与铺装结构层材料构成合理的组合，铺装结构整体性能才能达到最佳。

经多年工程实践和验证，界面功能层与铺装结构层匹配性能较好的两个组合示例见图 3-2 和图 3-3。

磨耗层高弹改性沥青SMA10，厚度35mm
粘层改性乳化沥青，用量0.30～0.50kg/ m²
保护层撒布粒径为5～10mm的预拌碎石，用量4.0～7.0kg/ m²浇注式沥青混合料GA10，厚度35mm
防水粘结层丙烯酸树脂粘结剂，用量0.15～0.20kg/ m²两层甲基丙烯酸甲酯树脂，用量2.50～3.50kg/ m²
防腐层丙烯酸防腐漆，用量0.10～0.20kg/ m²
钢板表面清洁度 Sa2.5级，粗糙度60～100 μ m
图 3-2 钢桥面铺装组合设计示例一
磨耗层环氧沥青混合料EA10，厚度25mm
粘层环氧沥青粘结剂，用量0.42～0.48kg/㎡
保护层环氧沥青混合料EA10，厚度25mm
防水粘结层环氧沥青粘结剂，用量0.65～0.71kg/㎡
防腐层环氧富锌漆，厚度50～100μm
钢板表面清洁度Sa2.5级，粗糙度60～100μm
图 3-3 钢桥面铺装组合设计示例二

3.3.9 粘层材料宜按表 3.3.9 选取。

表 3.3.9 粘层材料选择参考方案
磨耗层类型保护层类型可选择的粘层材料
改性沥青混合料 SMA、AC浇注式沥青混合料改性乳化沥青
环氧沥青混合料环氧沥青混合料环氧树脂粘结剂Ⅱ型
环氧沥青粘结剂
改性沥青混合料 SMA、AC环氧沥青混合料环氧树脂粘结剂Ⅱ型
环氧沥青粘结剂
改性沥青
环氧沥青混合料浇注式沥青混合料环氧树脂粘结剂Ⅱ型
环氧沥青粘结剂
改性沥青混合料 SMA、AC改性沥青混合料 SMA改性乳化沥青

条文说明

粘层的类型与铺装结构层相匹配时，能够取得较好的粘结效果，因此推荐了粘层选择的参考方案。

3.4 组合结构性能要求

3.4.1 初拟铺装组合结构方案确定后，应对拟设计的铺装组合结构进行高温稳定性能、界面联结性能、复合梁疲劳性能试验。高温稳定性能试验试件宜由磨耗层、粘层和保护层组成；界面联结性能试验试件宜由保护层、缓冲层（如有）、防水粘结层、防腐层（如有）和钢板组成；复合梁疲劳性能试验试件宜由磨耗层、粘层、保护层、缓冲层（如有）、防水粘结层、防腐层（如有）和钢板组成。

3.4.2 在 25℃ 条件下进行铺装组合结构试件的界面粘结强度试验和界面剪切强度试验，试验结果应分别满足式（3.4.2-1）和式（3.4.2-3）的要求。

\[ \overline{\sigma}_{rm}\geq\sigma_{d}+Z_{\alpha}S \tag{3.4.2-1} \]

式中： $ \overline{\sigma}_{rm} $ —— 实测组合结构试件界面粘结强度平均值，MPa，参照附录 B 进行；

$ \sigma_{d} $——组合结构界面粘结强度设计值，MPa；

\[ \sigma_{d}=K_{C}K_{J}\sigma_{s t} \tag{3.4.2-2} \]

$ K_{C} $——公路等级系数，依据桥梁所属线路的公路等级按表 3.4.2-1 确定；

表 3.4.2-1 公路等级系数取值
公路等级高速公路一级公路二级公路三、四级公路
Kc1.41.351.21.0

$ K_{J} $——交通荷载等级修正系数，依据交通荷载等级按表 3.4.2-2 确定。

表 3.4.2-2 交通荷载等级修正系数取值
交通荷载等级极重、特重交通重交通中等交通轻交通
KJ1.4～1.51.3～1.41.1～1.21.0

$ \sigma_{st} $——标准轴载作用下，保护层与钢桥面板间的界面粘结强度标准值，MPa；对改性沥青混合料 SMA、浇注式沥青混合料保护层取 0.3MPa，对环氧沥青混合料保护层取 0.6MPa。

$ Z_{\alpha} $ ——标准正态分布表中随保证率（或置信度 $ \alpha $）而变的系数，高速公路和一级公路取保证率95%，即 $ Z_{\alpha}=1.645 $；其他公路取保证率90%，即 $ Z_{\alpha}=1.282 $。

\(S\)——实测组合结构试件强度标准差。

\[ \bar{\tau}_{rm}\geq\tau_{d}+Z_{\alpha}S \tag{3.4.2-3} \]

$ \bar{\tau}_{rm} $ ——实测组合结构试件界面剪切强度平均值，MPa，参照附录 C 进行；

$ \tau_{d} $——保护层与钢桥面板间的界面剪切强度设计值，MPa；

\[ \tau_{d}=K_{C}K_{J}\tau_{s t} \tag{3.4.2-4} \]

$ \tau_{st} $——标准轴载作用下，保护层与钢桥面板间的界面剪切强度标准值，MPa；对改性沥青混合料 SMA、浇注式沥青混合料保护层取 0.6MPa，对环氧沥青混合料保护层取 1.2MPa。

条文说明

防水粘结材料强度设计值 $ \sigma_{d} $、 $ \tau_{d} $的取值，兼顾了防水粘结材料的使用要求（界面粘结强度不小于荷载作用下的界面应力大小）和材料产品质量控制要求两方面因素。

通过模拟包括正交异性桥面板在内的桥面铺装结构，建立局部荷载（考虑了重载和冲击作用）作用下钢桥面铺装受力的有限元模型，分析顶板厚度12～18mm、纵向加劲肋（板）间距300～500mm工况下界面正应力和界面剪应力的变化范围。结果表明：改性沥青混合料铺装的界面剪切应力不超过0.6MPa，环氧沥青混合料铺装的界面剪切应力不超过1.2MPa，对应两种铺装材料时的界面正应力更小，不大于相应剪切应力的50%。

对各种防水粘结材料界面粘结强度统计分析，考虑不同公路等级的重要性、不同交通荷载等级对材料性能要求的区别，结合有限元计算结果，反算得出式（3.4.2-1）、式（3.4.2-3）。

3.4.3 根据磨耗层类型，组合结构高温稳定性应符合表 3.4.3 的要求，对重载车较多、纵坡较大或公交车站区域等路段，宜提高动稳定度要求。组合结构的高温稳定性能试验试件厚度应按设计厚度成型。

表 3.4.3 铺装组合结构车辙试验动稳定度要求
磨耗层类型单位相应于下列气候分区的技术要求试验方法
1.夏炎热区2.夏热区3.夏凉区
改性沥青 SMA次/mm≥2000（70℃）≥2000（65℃）≥2000（60℃）T 0719
改性沥青 AC≥1500（70℃）≥1500（65℃）≥1500（60℃）
环氧沥青混合料 EA≥6000（70℃）

注：1. 气候分区按现行《公路沥青路面施工技术规范》（JTG F40）执行。

  1. 试验方法按照现行《公路工程沥青及沥青混合料试验规程》（JTG E20）规定的方法执行。

条文说明

由于磨耗层对组合结构高温稳定性影响较大，因此提出组合结构车辙试验动稳定度技术要求时，依据磨耗层类型进行分类。

3.4.4 应在界面联结性能和高温稳定性能验证的基础上进行组合结构复合梁疲劳试验。对保护层采用改性沥青混合料或浇注式沥青混合料的铺装结构应采用五点加载复合梁疲劳试验评价，对保护层采用环氧沥青混合料的铺装结构应采用三点加载复合梁疲劳试验评价。复合梁疲劳试验结果应符合表 3.4.4 的要求。

表 3.4.4 复合梁疲劳试验次数要求
交通荷载等级单位极重、特重交通重交通中等、轻交通试验方法
五点加载复合梁疲劳试验 三点加载复合梁疲劳试验万次≥120≥100≥80附录D
≥1200≥1000≥800附录E

条文说明

目前，国内常用钢桥面铺装组合试件疲劳试验方法主要有两种：五点加载复合梁疲劳试验和三点加载复合梁疲劳试验。

五点加载复合梁疲劳试验参考德国《土木工程技术交付条件和技术试验规范》（TL/TP-ING）（2010版）第7部分第4章《用于钢桥铺装防水层试验的技术试验规范》（TP BEL-ST），试验加载模式如图3-4所示。

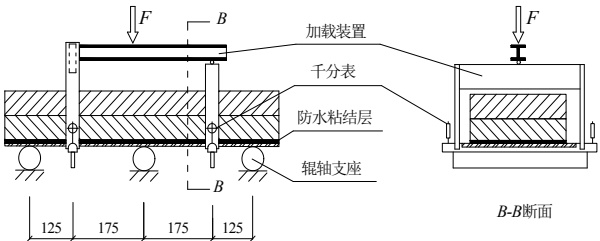

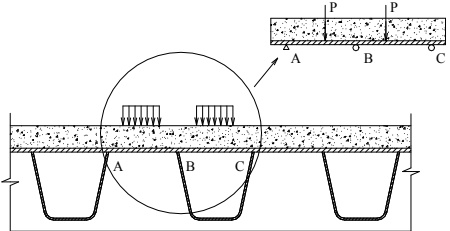

图 3-4 五点加载复合梁疲劳试验加载模式示意图

三点加载复合梁疲劳试验主要参考了东南大学的疲劳试验方法，类似于五点加载复合梁疲劳试验的简化模型，其复合梁试件尺寸较小，疲劳试验荷载也相对较小，试验加载模式如图3-5所示。

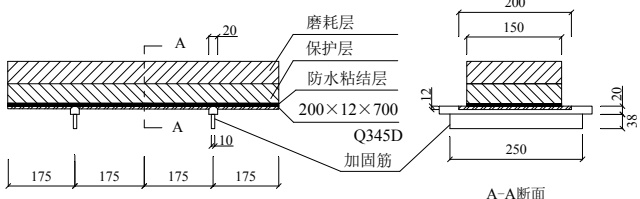

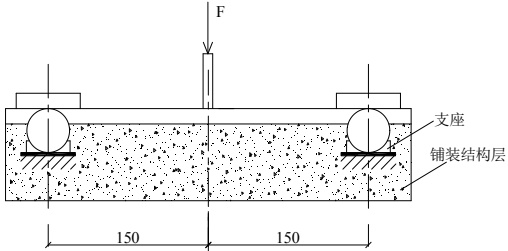

图 3-5 三点加载复合梁疲劳试验加载模式示意图

通过大量试验发现，两种试验方法的破坏模式有较大区别，五点加载复合梁疲劳试验多为防水粘结层脱层破坏，而三点加载复合梁疲劳试验破坏多为沥青混合料面层开裂破坏。大量调研和研究表明，采用改性沥青混合料和浇注式沥青混合料为保护层的铺装结构其薄弱面为防水粘结层与保护层结合位置，对应的病害类型为脱层、推移等，因此建议采用五点加载复合梁疲劳试验来评价其铺装结构疲劳性能；采用环氧沥青混合料为保护层的铺装结构其薄弱位置为磨耗层表面，对应的病害为面层开裂，建议采用三点加载复合梁疲劳试验来评价其铺装结构疲劳性能。

3.5 中央分隔带、索区、人行道和检修道等铺装方案

3.5.1 中央分隔带、索区、人行道和检修道等位置钢桥面板宜进行喷砂除锈。

3.5.2 中央分隔带、索区、人行道和检修道等位置应设置防水粘结层。

3.5.3 中央分隔带、索区、人行道和检修道等位置铺装应密实、不透水，并具备一定的防滑功能，可选用浇注式沥青混合料撒布碎石、砂粒式沥青混合料、聚氨酯塑胶、甲基丙烯酸甲酯树脂涂层等方案。

条文说明

中央分隔带与索区常存在较多的障碍物，很难采用摊铺机、压路机等设备进行施工，通常采用人工摊铺的方法施工。采用无需碾压或易碾压密实的材料，能够取得较好的密实效果并有效隔绝水分的渗透，如浇注式沥青混合料、砂粒式沥青混合料等。浇注式沥青混合料铺装方案示例见图3-6．砂粒式沥青混合料铺装方案示例见图3-7。

铺装层撒布5～10mm碎石
浇注式沥青混合料，厚度40～80mm
防水粘结层涂布溶剂型沥青粘接剂，用量0.20～0.40kg/㎡
防腐层环氧富锌漆，厚度50～100μm
钢板表面清洁度Sa2.5级，粗糙度30～100μm
图 3-6 钢桥面中央分隔带参考铺装方案
铺装层砂粒式沥青混合料，厚度40～80mm
防水粘结层涂布溶剂型沥青粘接剂，用量0.20～0.40kg/㎡
防腐层环氧富锌漆，厚度50～100μm
钢板表面清洁度Sa2.5级，粗糙度30～100μm
图 3-7 钢桥面中央分隔带参考铺装方案二

3.6 边缘防排水设计

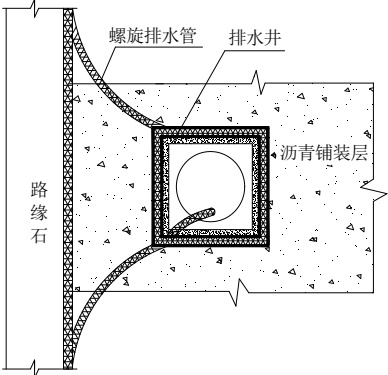

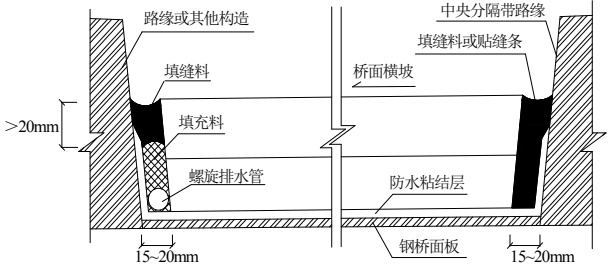

3.6.1 桥面铺装边缘部位、桥面构造物与铺装接触部位宜设置防排水构造，详细设置方法可参考附录 F。

4 材料

4.1 防腐层

4.1.1 环氧富锌漆主要性能应符合表 4.1.1 的要求，其他性能宜符合《富锌底漆》（HG/T 3668）的有关规定。

表 4.1.1 环氧富锌漆技术要求
试验项目单位技术要求试验方法
材料外观-色泽均匀，搅拌后无凝胶、结块，呈均匀状态目视
不挥发分%≥70GB/T 16777-2008
不挥发分中金属锌含量%≥80HG/T 3668-2009
粘度（ISO6号杯）s≥6GB/T 6753.4-1998
表干时间（23℃）min≤15GB/T 16777-2008
实干时间（23℃）h≤24
粘结强度（与钢板，25℃）MPa≥7.0附录B

条文说明

我国早期也采用无机富锌漆和热喷金属锌作为钢桥面防腐层材料，但经工程实践证明，此两类材料界面粘结强度低于环氧富锌漆，且受到水侵蚀时容易失效导致界面脱层，因此本规范未纳入此两类防腐材料。

4.1.2 丙烯酸防腐漆性能应符合表 4.1.2 的要求。

表 4.1.2 丙烯酸防腐漆技术要求
试验项目单位技术要求试验方法
材料外观-色泽均匀，搅拌后无凝胶、结块，呈均匀状态目视
固体含量%≥30GB/T 16777-2008
表干时间（23℃）h≤0.5
实干时间（23℃）h≤1.0
粘结强度（与钢板，25℃）MPa≥5.0附录B

4.2 防水粘结层

4.2.1 环氧树脂粘结剂性能应符合表 4.2.1 的要求。

表 4.2.1 环氧树脂粘结剂技术要求
试验项目单位技术要求试验方法
环氧树脂粘结剂Ⅰ型环氧树脂粘结剂Ⅱ型
拉伸强度（23℃）MPa≥10.0≥3.0GB/T 16777-2008
断裂伸长率（23℃）%≥10≥100
表干时间（23℃）min≤30—
实干时间（23℃）min≤60—
不透水性（0.3MPa，24h）—不透水不透水
吸水率%≤0.3≤0.3GB/T 1034-2008
粘结强度（与钢板，25℃）MPa≥5.0≥3.0附录B
粘结强度
（与保护层，25℃）		保护层为
环氧沥青混合料		MPa—≥1.5
保护层为
改性沥青混合料或
浇注式沥青混合料		MPa—≥1.0

4.2.2 甲基丙烯酸甲酯树脂性能应符合表 4.2.2 的要求。

表 4.2.2 甲基丙烯酸甲酯树脂技术要求
试验项目单位技术要求试验方法
固体含量%≥95GB/T 16777-2008
表干时间（23℃）h≤0.5
实干时间（23℃）h≤1.0
拉伸强度（23℃）MPa≥12.0
断裂伸长率（23℃）%≥130
不透水性（0.3MPa，24h）—不透水
低温柔性（-20℃，Ø20mm圆筒）—无裂纹
硬度（邵D）—50～70GB/T 2411-2008
抗冲击性（1kg，50cm）—无裂纹GB/T 1732-1993
粘结强度（与钢板，25℃）MPa≥5.0附录B

4.2.3 丙烯酸树脂粘结剂性能应符合表 4.2.3 的要求。

表 4.2.3 丙烯酸树脂粘结剂技术要求
试验项目单位技术要求试验方法
固体含量%≥30GB/T 16777-2008
表干时间（23℃）h≤0.5
实干时间（23℃）h≤1.0
粘结强度（与保护层，25℃）MPa≥1.0附录B

4.2.4 溶剂型沥青粘结剂性能应符合表 4.2.4 的要求。

表 4.2.4 溶剂型沥青粘结剂技术要求
试验项目单位技术要求试验方法
固体含量%≥42GB/T 16777-2008
表干时间（23℃）h≤2
实干时间（23℃）h≤8
不透水性（0.3MPa，30min）—不透水
粘结强度（25℃）与钢板MPa≥2.0附录B
与保护层MPa≥1.0

4.2.5 环氧沥青粘结剂性能应符合表 4.2.5 的要求。

表 4.2.5 环氧沥青粘结剂技术要求
试验项目单位技术要求试验方法
拉伸强度（23℃）MPa≥6.0GB/T 16777-2008
断裂伸长率（23℃）%≥190
不透水性（0.3MPa，24h）—不透水
吸水率（7d，25℃）%≤0.3GB/T 1034-2008
粘度增加至1Pa·s的时间（120℃）min≥20T 0625
粘结强度（与钢板，25℃）MPa≥3.0附录B
（与保护层，25℃）保护层为环氧沥青混合料MPa≥2.0
保护层为改性沥青混合料MPa≥1.0

4.3 缓冲层

4.3.1 改性沥青砂胶油石比宜为18%～24%，用于生产改性沥青砂胶的改性沥青和矿粉的质量应符合《公路沥青路面施工技术规范》（JTG F40）的有关规定。改性沥青砂胶的性能应符合表4.3.1-1和表4.3.1-2的要求。

表 4.3.1-1 改性沥青砂胶高温性能技术要求
试验项目单位相应于下列气候分区的技术要求试验方法
1.夏炎热区2.夏热区3.夏凉区
软化点（环球法）℃≥120≥100≥90T 0606
热稳流淌性（75°倾角，75℃，1h）mm0≤0.5≤1.0JT/T 203-2014
表 4.3.1-2 改性沥青砂胶低温性能和其他性能技术要求
试验项目单位相当于下列气候分区的技术要求试验方法
2.冬寒区3.冬冷区4.冬温区
低温柔性—−20℃无裂纹−10℃无裂纹0℃无裂纹GB/T 16777-2008
刘埃尔流动性（220℃）s≤3附录G
粘结强度（与保护层，25℃）MPa≥1.0附录B

注：低温柔性试验采用胶结料进行。

条文说明

由于掺加矿粉后低温柔性试验离散性较大，因此规定采用胶结料（改性沥青）进行低温柔性试验。

4.4 粘层

4.4.1 改性乳化沥青性能应符合表 4.4.1 的要求。

表 4.4.1 改性乳化沥青技术要求
试验项目单位技术要求试验方法
1.18mm 筛上剩余量%≤0.1T 0652
储存稳定性（5d）%≤5T 0655
沥青标准粘度 C₂₅.3s8～25T 0621
蒸发残留物含量%≥55T 0651
蒸发残留物性质针入度（25℃，100g，5s）0.1mm40～100T 0604
延度（5℃，5cm/min）cm≥20T 0605
软化点（环球法）℃≥55T 0606

4.4.2 环氧树脂粘结剂Ⅱ型性能应符合表 4.2.1 的要求。

4.4.3 环氧沥青粘结剂性能应符合表 4.2.5 的要求。

4.4.4 改性沥青性能应符合表 4.4.4 的要求。

表 4.4.4 改性沥青技术要求
试验项目单位技术要求试验方法
针入度（25℃，100g，5s）0.1mm30～60T0604
延度（5℃，5cm/min）cm≥25T0605
软化点（环球法）℃≥85T0606
弹性恢复率（25℃）%≥80T0662
TFOT(或RTFOT)后残留物质量变化%-1.0～+1.0T0610或T0609
针入度比（25℃，100g，5s）%≥65T0604
延度（5℃，5cm/min）cm≥15T0605

4.5 沥青结合料

4.5.1 SMA/AC 用改性沥青性能应符合表 4.5.1 的要求。

表 4.5.1 SMA/AC 用改性沥青技术要求
试验项目单位相应于下列气候分区的技术要求试验
方法
1.夏炎热区2.夏热区3.夏凉区
普通型高弹型普通型高弹型普通型高弹型
针入度
（25℃，100g，5s）		0.1mm30～5060～8040～6070～9050～7080～100T 0604
软化点（环球法）℃≥90≥85≥85≥80≥80≥75T 0606
延度（5cm/min，5℃）cm≥20≥40≥30≥50≥40≥60T 0605
弹性恢复率（25℃）%≥75≥90≥70≥85≥65≥80T 0662
闪点℃≥240T 0611
135℃粘度Pa·s≤3.0T 0621
TFOT(或
RTFOT)
后残留物		质量变化%-1.0～+1.0T 0610 或
T 0609
针入度比
（25℃）		%≥65T 0604
延度
（5℃）		cm≥15≥25≥20≥30≥25≥35T 0605

条文说明

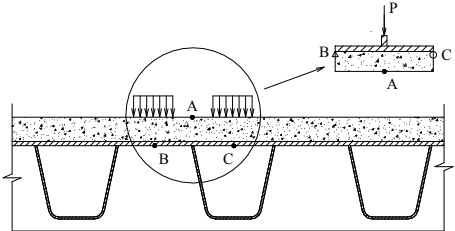

根据我国已有工程应用情况及研究成果，钢桥面铺装结构层在加劲肋、横梁（横隔板）或纵向腹板顶部位置受到负弯矩作用，磨耗层表面产生较大拉应变，易发生疲劳开裂，因此对磨耗层的抗开裂性能和耐疲劳性能要求较高。相对普通型改性沥青而言，高弹改性沥青能够获得更好的抗裂效果。对桥面磨耗层表面拉应变较小的情况，SMA/AC 沥青混合料通常采用普通型改性沥青。

4.5.2 浇注式沥青混合料用改性沥青性能应符合表 4.5.2 的要求。

表 4.5.2 浇注式沥青混合料用改性沥青技术要求
试验项目单位技术要求试验方法
ⅠⅡⅢ
针入度（25℃，100g，5s）0.1mm20～4010～4015～30T0604
软化点（环球法）℃≥85≥9558～68T0606
延度（5cm/min）25℃cm——≥10T0605
10℃cm—≥10—
5℃cm≥10——
闪点℃≥280T0611
溶解度%≥9985～9580～91T0607
密度（15℃）g/cm³≥1.00T0603
TFOT(或RTFOT)后残留物质量变化%-1.0～+1.0T0610 或 T0609
针入度比（25℃）%≥70T0604

条文说明

浇注式沥青混合料常用改性沥青分为三类：Ⅰ为聚合物改性沥青，Ⅱ为聚合物改性沥青与天然沥青复合改性沥青，Ⅲ为道路石油沥青与天然沥青复合改性沥青。

为增加浇注式沥青混合料高温性能，常在沥青中掺入湖沥青等天然沥青。天然沥青虽然有耐老化、高温稳定性好等优点，但其常温、低温下的脆性限制了其在钢桥面铺装中的应用。德国在1993年修订钢桥面铺装技术规范时，规定在钢桥面铺装中不得使用特立尼达和多巴哥的天然湖沥青，但我国气候条件和交通条件与德国差异较大，因此我国仍规定可使用天然沥青。

4.5.3 环氧沥青结合料性能应符合表 4.5.3 中的要求。

表 4.5.3 环氧沥青结合料技术要求
试验项目单位技术要求试验方法
热拌环氧沥青结合料温拌环氧沥青结合料冷拌环氧沥青结合料
拉伸强度（23℃）MPa≥ 2.0≥ 1.5≥ 2.0GB/T 16777-2008
断裂伸长率（23℃）%≥ 100≥ 200≥ 50
吸水率（7d，25℃）%≤ 0.3≤ 0.3≤ 0.3GB/T 1034-2008
粘度增加至1Pa·s的时间（23℃）min——≥ 60T 0625
（120℃）—≥ 50—

注：环氧沥青结合料拌和均匀，养生后进行试验。热拌环氧沥青结合料养生温度和时间按下列顺序：在 $ 150 \pm 1 $℃下放置 3h，在 $ 60 \pm 1 $℃下放置 4d；温拌环氧沥青结合料养生温度为 $ 120 \pm 1 $℃，养生时间为 4h；冷拌环氧沥青结合料养生温度为 $ 60 \pm 1 $℃，养生时间为 16h。所有环氧沥青结合料养生完毕后，在室温下放置 1d 方可保温进行试验。

4.6 集料

4.6.1 钢桥面铺装沥青混合料碎石集料应选用非酸性轧制集料。粗集料、细集料及矿粉性能应符合《公路沥青路面施工技术规范》（JTG F40）的有关规定。

4.6.2 粗集料宜选用现行《公路沥青路面施工技术规范》(JTG F40) 中 S14（3～5mm）、S12（5～10mm）、S10（10～15mm）三种规格。对 SMA、AC，粒径大于 9.5mm 集料的针片状含量不应大于 10%，粒径小于 9.5mm 集料的针片状含量不应大于 15%。

4.6.3 浇注式沥青混合料用粗集料除应符合《公路沥青路面施工技术规范》（JTG F40）的有关规定外，其 240℃ 保温 60min 后的压碎值应不大于 28%。

条文说明

考虑浇注式沥青混合料拌和温度较高，增加了粗集料高温压碎值指标。

4.6.4 环氧沥青混合料所用的粗集料除应符合《公路沥青路面施工技术规范》(JTG F40)的有关规定外，还应符合表4.6.4中的要求。

表 4.6.4 环氧沥青混合料用粗集料技术要求
试验项目单位技术要求试验方法
压碎值%≤22T 0316
洛杉矶磨耗%≤26T 0317
磨光值 PSV—≥42T 0321
针片状含量%≤5T 0312
与沥青的粘附性级5T 0616
软石含量%≤2.5T 0320

注：1. 试验方法按照现行《公路工程集料试验规程》（JTG E42）规定的方法执行。

  1. 磨光值试验仅针对磨耗层用集料。

4.6.5 细集料应符合《公路沥青路面施工技术规范》（JTG F40）中 S15、S16 规格的有关规定。浇注式沥青混合料的细集料可添加天然砂。

4.6.6 环氧沥青混合料所用的细集料性能应符合表 4.6.6 中的要求。

表 4.6.6 环氧沥青混合料用细集料技术要求
试验项目单位技术要求试验方法
吸水率%≤1.5T 0330
表观密度g/cm3≥2.50T 0308
坚固性%≤5T 0340
砂当量%≥65T 0334

4.6.7 矿粉应采用石灰岩磨制，用于浇注式沥青混合料时，其 0.075mm 筛孔通过率应不低于 80%。

条文说明

矿粉在浇注式沥青混合料中质量比高于20%，其性能对浇注式沥青混合料性能影响较大，因此规定用于浇注式沥青混合料时矿粉0.075mm筛孔通过率不低于80%。

4.6.8 不得将粉煤灰和沥青混合料拌和机的回收粉作为沥青混合料填料使用。

4.6.9 浇注式沥青混合料表面撒布预拌碎石应采用坚硬、耐磨的岩石轧制而成，石料应洁净、无杂质，拌和后应被沥青充分裹附，不应有花白料。其性能应符合表 4.6.9 的要求。

表 4.6.9 浇注式沥青混合料撒布碎石技术要求
试验项目单位技术要求试验方法
试验项目单位技术要求试验方法
含泥量%≤1T 0333
吸水率%≤2.0T 0352
含水率%≤0.3T 0305
针片状含量%≤8T 0312
用量kg/m²4~7—
通过率5～10 mm 碎石4.75 mm%≤10T 0327
9.5 mm%≥80
10~15 mm 碎石9.5 mm%≤10
13.2 mm%≥80

条文说明

浇注式沥青混合料表面撒布一定规格的碎石，可以改善其高温稳定性和界面抗剪能力。碎石的撒布用量与其规格和密度有一定相关性，可以根据实际情况，对其撒布量范围进行调整。

4.6.10 环氧树脂防水粘结层用撒布碎石性能除应符合《公路沥青路面施工技术规范》（JTG F40）有关规定外，还应满足表 4.6.10 的要求。

表 4.6.10 环氧树脂防水粘结层撒布碎石技术要求
试验项目单位技术要求试验方法
含泥量%≤1T 0333
吸水率%≤2.0T 0352
含水率%≤0.3T 0305
针片状含量%≤8T 0312
用量kg/m²4~7—
通过率5～10 mm 碎石4.75 mm%≤10T 0327
9.5 mm%≥80
10~15 mm 碎石9.5 mm%≤10
13.2 mm%≥80

4.7 其他材料

4.7.1 沥青混合料中掺加的纤维稳定剂宜采用木质素纤维或聚合物纤维。木质素纤维和聚合物纤维应符合《沥青路面用木质素纤维》（JT/T 533）和《沥青路面用聚合物纤维》（JT/T 534）的有关规定。

4.7.2 桥面铺装埋设的螺旋排水管应由不锈钢金属材料或其他不易腐蚀且耐高温的材料制成，应具有一定的伸缩性及弹性，外径宜为 $ \Phi10\sim\Phi12mm $。

条文说明

运营期间沥青铺装层内部以及与路缘构造物之间存在水分下渗，残留在层间的水可以通过螺旋排水管引入泄水井。综合考虑层间水量有限及安装可行性，建议选用外径为 $ \Phi10\sim\Phi12mm $的螺旋排水管为宜。

4.7.3 贴缝条性能应符合表 4.7.3 的要求。

表 4.7.3 贴缝条技术要求
试验项目单位技术要求试验方法
软化点℃≥90T 0604
弹性恢复率（25℃）%≥10T 0662
低温柔度（一20℃，30min，R=15mm）—无裂纹GB 18243-2008
厚度mm≥4

4.7.4 铺装结构层与钢桥边缘结合部位的填缝料性能应符合表 4.7.4 的要求。

表 4.7.4 填缝料技术要求
试验项目单位技术要求试验方法
锥入度（25℃）0.1mm≤110JT/T 740-2015
流动值mm≤5
弹性恢复率（25℃）%30～70
低温拉伸（-10℃）%≥100

5 沥青混合料

5.1 改性沥青混合料

5.1.1 改性沥青混合料应按现行《公路沥青路面施工技术规范》（JTG F40）中规定的级配，采用马歇尔试验方法进行配合比设计，其性能应符合表 5.1.1-1、表 5.1.1-2、表 5.1.1-3 的要求。

表 5.1.1-1 改性沥青混合料技术要求
试验项目单位技术要求试验方法
SMAAC
击实次数（双面）次7575T 0702
试件尺寸mmΦ 101.6×63.5Φ 101.6×63.5
空隙率%3～43～5T 0705
稳定度kN≥6.0≥8.0T 0709
流值mm—1.5～4
矿料间隙率%≥16.5—T 0705
粗集料骨架间隙率 VCAmix%≤VCADRC—
沥青饱和度%75～8565～85
沥青析漏损失%≤0.1—T 0732
沥青混合料飞散损失%≤15—T 0733
冻融劈裂强度比%≥85T 0729

注：改性沥青混合料 AC 矿料间隙率 VMA 取值应符合《公路沥青路面施工技术规范》（JTG F40）有关规定。

表 5.1.1-2 改性沥青混合料车辙试验动稳定度技术要求
混合料类型单位相应于下列气候分区的技术要求试验方法
1.夏炎热区2.夏热区3.夏凉区
SMA次/mm≥3000（70℃）≥3000（65℃）≥3000（60℃）T 0719
AC≥3000（60℃）

注：改性沥青混合料 AC 动稳定度的试验温度可根据实桥交通荷载状况进行调整。

表 5.1.1-3 改性沥青混合料低温弯曲破坏应变技术要求
试验项目单位相应于下列气候分区的技术要求试验方法
1.冬严寒区2.冬寒区3.冬冷区4.冬温区
低温弯曲应变
（−10℃，50mm/min）		—≥3.5×10⁻³≥3.0×10⁻³T 0715

条文说明

本规范改性沥青混合料的技术指标，主要对动稳定度试验温度提出了更高要求。车辙常规试验温度为60℃，根据我国钢桥面铺装使用气候条件现状（在实测中，多座桥梁桥面铺装极端最高温度高达65～68℃），本规范参考现行《公路沥青路面施工技术规范》（JTG F40）气候分区方法，分别针对不同气候区域提出车辙试验动稳定度技术要求。

考虑到桥面铺装变形较大，对改性沥青混合料低温弯曲应变也提出了较高要求。

5.1.2 SMA 中的纤维掺量以纤维占混合料质量百分率计算，木质素纤维掺量宜为 0.3% ~ 0.4%，聚合物纤维掺量宜为 0.2% ~ 0.3%。

5.2 浇注式沥青混合料

5.2.1 浇注式沥青混合料级配范围应符合表 5.2.1 的要求。

表 5.2.1 浇注式沥青混合料级配范围
级配类型通过下列筛孔（mm）的质量百分率（%）
1613.29.54.752.361.180.60.30.150.075
GA-1010010080～0063～8048～6338～5232～4627～4024～3620～30
GA-1310095～10080～9560～8045～6238～5535～5028～4225～3220～27

5.2.2 浇注式沥青混合料配合比设计应按附录 H 进行，其性能应符合表 5.2.2-1 和表 5.2.2-2 的要求。试验室拌制时，温度在 230~240℃ 间刘埃尔流动性宜控制为 5~20s，现场流动性可适当降低要求，以能够满足施工和易性为准。浇注式沥青混合料用于中央分隔带或人行道等时，贯入度和贯入度增量技术要求可酌情降低。

表 5.2.2-1 浇注式沥青混合料贯入度试验技术要求
试验项目单位相应于下列气候分区的技术要求试验方法
1.夏炎热区2.夏热区3.夏凉区
贯入度mm1.0～4.0（60℃）1.0～4.0（55℃）1.0～4.0（50℃）附录J
贯入度增量mm≤0.4（60℃）≤0.4（55℃）≤0.4（50℃）
表 5.2.2-2 浇注式沥青混合料低温弯曲破坏应变技术要求
试验项目单位相应于下列气候分区的技术要求试验方法
1.冬严寒区2.冬寒区3.冬冷区4.冬温区
低温弯曲应变
（−10℃，50mm/min）		—≥3.0×10⁻³≥2.5×10⁻³T 0715

条文说明

日本《本州四国联络桥桥面铺装基准》中采用车辙试验动稳定度评价浇注式沥青混合料高温稳定性，规定浇注式沥青混合料在60℃、0.64MPa轮载作用下车辙试验动稳定度应不低于300次/mm；德国相关规范规定不采用车辙试验动稳定度评价浇注式沥青混合料热稳定性，而用贯入度来评价，主要由于车辙动稳定度试验结果与浇注式沥青混合料铺装的车辙病害相关性较差。本规范结合我国气候条件及浇注式沥青混合料应用情况，认为车辙试验动稳定度对浇注式沥青混合料热稳定性缺乏控制性，因此本规范仍采用国际惯用的贯入度和贯入度增量作为高温稳定性控制指标，根据不同气候分区分别提出技术要求。

贯入度试验方法起源于德国，德国主要进行“贯入度及贯入度增量试验”，对贯入度与贯入度增量均提出技术要求，40℃贯入度要求1.0～3.5mm，增量要求≤0.4mm；而日本只对贯入度提出技术要求，40℃贯入度为1.0～4.0mm，未对贯入度增量提出技术要求。本规范参考日本、德国的技术要求，结合我国浇注式沥青混合料多年实践经验，对浇注式沥青混合料贯入度及贯入度增量均提出技术要求。日本与德国试验温度均为40℃，由于我国特殊的气候和交通条件，本规范对贯入度试验温度有所提高。

流动性指标反映浇注式沥青混合料施工和易性，德国对此不做规定，仅保证能正常完成施工即可。本规范规定了室内目标配合比刘埃尔流动性指标5～20s的指标（参考日本《本州四国联络桥桥面铺装基准》），为防止浇注式沥青混合料离析，规定下限值为5s。浇注式沥青混合料运至现场施工时，流动性只要满足良好施工和易性即可，一般240℃不大于60s。

5.3 环氧沥青混合料

5.3.1 环氧沥青混合料级配范围宜符合表 5.3.1 的要求。

表 5.3.1 环氧沥青混合料推荐级配范围
级配类型通过下列筛孔（mm）的质量百分率（%）
13.29.54.752.361.180.60.30.150.075
EA1010095～10065～8550～7039～5528～4021～3214～237～14
EA0510010090～10045～6525～4520～4012～287～185～10

注：EA10 宜用于热拌环氧沥青混合料和温拌环氧沥青混合料，EA05 宜用于冷拌环氧沥青混合料。

5.3.2 环氧沥青混合料配合比设计应按附录 K 进行，其性能应符合表 5.3.2 的要求。

表 5.3.2 环氧沥青混合料技术要求
试验项目单位技术要求试验方法
马歇尔稳定度（60℃）固化试件kN≥40T 0709
未固化试件≥5.0
马歇尔流值（60℃）固化试件mm1.5～5.0
未固化试件1.5～5.0
动稳定度（70℃）次/mm≥6000T 0719
空隙率%1～3T 0705
冻融劈裂强度比%≥80T 0729
低温弯曲应变（-10℃，50mm/min）—≥3×10⁻³T 0715

注：1. 仅温拌环氧沥青混合料需进行未固化试件的马歇尔试验，未固化试件的试验方式：马歇尔试件成型后，室温下放置 24h，再保温进行试验。

  1. 除未固化试件的马歇尔稳定度和流值外，其他试验项目均在养生完成后进行。

  2. 环氧沥青混合料养生温度及时间为：热拌环氧沥青混合料养生温度为 60±1℃，养生时间为 4d；温拌环氧沥青混合料养生温度为 120±1℃，养生时间为 4h；冷拌环氧沥青混合料养生温度为 60±1℃，养生时间为 16h。所有环氧沥青混合料养生完毕后在室温下放置 1d 方可保温进行试验。

6 施工

6.1 一般规定

6.1.1 钢桥面铺装施工应进行施工组织设计，并保证合理的施工工期。

6.1.2 钢桥面铺装施工前应建立质量保证体系和质量管理体系。

6.1.3 施工安全应符合下列规定：

1 施工前应制定安全生产管理制度和突发事件应急预案，建立安全生产管理体系。

2 沥青拌和站和施工现场应按相关规定设置消防设施，防腐层和防水粘结层施工时严禁烟火。

3 施工人员应得到必要的劳动保护，有高空坠落危险的地段应设置防护网，桥面铺装施工期间当其他工序施工存在坠落物危险时，应在该部位设置警示标志，必要时应暂停施工。

6.1.4 施工前应建立健全环保管理体系，制定保护环境、节能减排和文明施工的实施方案，减少工程施工过程中对环境的污染。

6.1.5 钢桥面铺装施工宜避开雨季，严禁在下雨、下雪、结露等不利气候条件下施工。

6.1.6 喷砂除锈、防腐层和防水粘结层施工环境温度应不低于 10℃ 且钢板表面温度应高于空气露点 3℃ 以上，露点应依据相对湿度和环境温度对照附录 L 确定，空气相对湿度应不高于 85%。

6.1.7 施工前应对机械设备、试验仪器等进行全面的检查、调试、校核、标定、维修和保养。主要施工机械的易损零部件应有适量储备。施工过程中应对所用的各种机具、设备定期进行检查，确保其处于完好状态。

6.1.8 钢桥面铺装施工宜全桥封闭，应避免与可能污染铺装界面的其他工序交叉施工。各工序施工时应保持基面清洁干燥，不得有水分或油污残留。已施工完毕的区域应进行保护，严禁油脂和杂物等污染。

6.1.9 每道工序完工后应按规定进行质量检查，合格后才能进入下道施工工序。经检查不合格时应返工。

6.1.10 铺装结构层施工宜避免设置施工缝。当无法避免时，横向施工缝应距横肋或横梁位置 1m 以上，且磨耗层和保护层的横缝应错开 1m 以上；纵向接缝应距纵腹板位置 30cm 以上，且上下层的纵缝应错开 30cm 以上。

6.2 施工准备

6.2.1 建设单位应组织设计、施工、监理单位进行技术交底。

6.2.2 施工单位应根据设计文件、施工合同、施工条件等确定施工方案，进行施工组织设计。

6.2.3 施工单位应对施工、试验、机械、管理等岗位人员进行必要的技术和安全管理培训。

6.2.4 应按照有关规定建立工地试验室，工地试验室配备的试验人员和试验仪器应满足工程施工的需要，且试验仪器应通过国家法定计量机构的检验标定。

6.2.5 拌和站场地应符合下列规定：

1 应结合工程的规模、工期等情况合理布置拌和站场地，所设置的各种临时设施应满足工程施工的需要及安全施工的要求，开工前应完成现场的“三通一平”工作。

2 拌和站场地应进行混凝土硬化处理，场地硬化应四周低、中心高，场地四周应设置排水沟。

3 集料应按配料要求，不同粒径、不同品种分仓存放，并设置明显标志，不得混堆或交叉堆放，料仓应设置隔料墙，仓内地面应设坡度便于排水。

4 料仓的容量应满足最大单批次连续施工的需要并留有余量。另外，还应满足运输车和装载机等作业要求。

5 包括储料仓在内的所有地材存放场地，应设置防雨措施。

6.2.6 施工设备应符合下列规定：

1 应配备性能良好的间歇式沥青混合料拌和机进行沥青混合料拌和，拌和机宜配备 3 个以上冷料仓，应配备二级除尘装置和打印装置。

2 沥青混合料运输设备的数量应根据运距及拌和站的拌和能力确定，应保持施工现场与拌和站之间的有效联系和施工的连续性。

3 应配备性能良好的沥青混合料摊铺机，摊铺机数量应根据工作面宽度和摊铺机抗离析性能综合确定，当由于摊铺机螺旋布料器过长造成混合料离析时，应缩短摊铺机摊铺宽度，并增加摊铺机数量。

4 改性沥青混合料碾压施工宜配置水平震荡压路机。

条文说明

振动压路机上下垂直振动，易造成钢桥的共振而降低压实功。相对而言，水平震荡压路机不易造成钢桥共振，压实效果更好。

6.2.7 施工前材料检查应符合下列规定：

1 工程开工前必须检查材料来源和质量。对沥青、集料等主要材料，供货单位必须提交最新的检测报告。对不包含在试验检测机构资质范围内的检测参数，可委托专业单位进行检测，并作为材料质量控制和工程验收的依据之一。

2 各种材料都必须在施工前以“批”为单位进行检查，不符合要求的材料不得进场。材料试样的取样数量与频度按现行试验规程的规定进行。

3 正式施工前，各种原材料试验结果及据此进行的目标配合比和生产配合比设计结果，应按规定取得认可后，方可使用。

4 对防水粘结层材料、沥青等重要试样，应在检验后留样封存 2 年。封存的防水粘结层材料不应少于 5kg，改性沥青不应少于 15kg。

条文说明

对各种矿料都是以同一料源、同一次购入并运至生产现场的相同规格材料为一“批”；对防水材料是指从同一来源、同一次购入的同一规格的防水材料为一“批”；对沥青是指从同一来源、同一次储入同一沥青罐的同一规格的沥青为一“批”。

6.3 铺筑试验段

6.3.1 试验段实施应由有关各方共同参加，及时商定有关事项，明确试验结论。

6.3.2 钢桥面铺装各个工序正式施工前应实施试验段，包括钢桥面板的喷砂除锈、防水粘结层涂布、沥青混合料铺筑等工序，实施前应制定试验段实施方案。

6.3.3 沥青混合料试验段可选择在混凝土桥上进行，其他各工序试验段都应在钢桥面板上进行。

6.3.4 喷砂除锈、防腐层、防水粘结层和缓冲层试验段面积均不宜小于 $ 100 \, m^2 $，沥青混合料铺装试验段的长度不宜小于 $ 100 \, m $。

6.3.5 通过钢桥面板喷砂除锈试验段应达到下列目的：

1 确定喷砂机的机械数量和组合方式。

2 确定钢砂的材料类型、钢丸与棱角砂的混合比例。

3 确定喷砂机的行走速度、单位时间的喷砂量。

6.3.6 通过防腐层试验段和防水粘结层试验段应确定材料的混合比例、施工工艺和用量等。

条文说明

防腐层和防水粘结层试验段可提前定制钢板试件，在施工现场喷砂除锈，成型防腐层和防水粘结层，在试验室进行粘结强度检测。

6.3.7 通过缓冲层试验段应确定缓冲层的施工工艺和材料用量。

6.3.8 通过沥青混合料铺装试验段应达到下列目的：

1 检验各种施工机械的类型、数量及组合方式是否匹配。

2 验证混合料配合比设计，确定生产配合比。

3 通过试拌确定拌和机的上料速度、拌和时间、拌和温度等。

4 通过试铺确定摊铺温度、摊铺速度、摊铺宽度、自动找平方式、松铺系数、接缝方式等。

5 对需碾压的沥青混合料确定压路机的碾压组合、碾压顺序、碾压温度、碾压速度及遍数等碾压工艺。

6 对浇注式沥青混合料还需确定搅拌运输设备的搅拌温度、搅拌时间等。

7 对环氧沥青混合料还需验证在容留时间内是否能完成碾压成型。

8 补充完善施工组织设计。

条文说明

环氧沥青混合料属于反应性材料，超过一定时间就会产生固化反应，形成“死料”，导致压实困难等问题，通常需要保证在容留时间内完成压实过程，在试验段需对此项进行验证。

6.3.9 试验段施工结束后，承包人应就各项试验内容提交完整的试验段总结报告。如果试验段检测结果存在不合格情况，应进行相应调整，重新铺试验段，检测合格后方可施工。

6.4 表面除锈及防腐层施工

6.4.1 对于新建和较大面积翻修的钢桥面铺装工程，其钢桥面板应进行喷砂除锈处理。对小面积维修和无法进行机械喷砂除锈的桥梁，其钢桥面板可采用打磨等其他工艺进行除锈处理。

条文说明

在工厂实施的防腐涂层，在桥梁架设中极易受到破坏，所以对大型桥梁工程，一般要求桥面板进行现场喷砂除锈并重新涂布防腐层。

6.4.2 喷砂除锈前应先用工具打磨平整钢桥面板表面锐边、飞溅、不光滑焊缝等缺陷。

6.4.3 喷砂除锈前应全面调查记录全桥锈蚀、污染状况，被油脂污染的钢板表面除锈前应采用溶剂法或碱洗法去除油污，并按 ISO 8502-9 标准的试纸测试，氯化物含量应不超过 0.014%（约 7μg/cm²）。在钢桥面板锈蚀较严重的地方，应按 ISO 8502-1 标准以铁氰化钾试纸测试，以无蓝点视为合格。

6.4.4 行车道喷砂除锈应采用全自动无尘喷砂设备，桥面边角部位、吊索区等特殊部位可采用手持压缩空气喷砂设备施工。

6.4.5 喷砂除锈用金属磨料应符合《涂覆涂料前钢材表面处理》（GB/T 18838）的有关规定，应采用颗粒形状为丸粒和砂粒的金属磨料配合使用，其比例应视粗糙度要求、钢桥面板表面状况在施工前通过试验段确定。

条文说明

喷砂除锈施工通常使用全自动无尘喷砂设备，使用丸粒金属磨料打砂后钢桥面板表面状态与采用砂粒金属磨料打砂后钢桥面板表面形状是不同的，如图6-1所示。即使相同的清洁度和粗糙度情况下，防腐层和粘结层与钢板结合力也不同。因此，工艺上要求两种金属磨料配合使用。


仅使用丸粒金属磨料打砂后的表面形状


仅使用砂粒金属磨料打砂后的表面形状

图 6-1 喷砂后的表面状态示意图

6.4.6 喷砂除锈后的钢桥面板，其清洁度应达到 Sa2.5 级，粗糙度应达到 60～100μm；人工小范围打磨工艺除锈的清洁度应达到 St3.0 级。

6.4.7 应在除锈后 4h 内完成钢桥面板上第一层涂层施工。

条文说明

喷砂除锈后如不及时进行第一层涂层施工，空气中的水分将会接触到钢桥面板，造成桥面板轻微锈蚀，导致涂层与钢桥面板粘结效果不佳，因此规定除锈后 4h 内完成钢桥面板上第一层涂层施工。

6.4.8 防腐层施工前应将防腐层材料充分搅拌均匀。

6.4.9 防腐层涂布应均匀，对于漏涂、龟裂、流坠、针眼和气泡等缺陷应及时修补。

6.4.10 防腐层表干前，严禁接触；实干前应采取措施防止受损，且应避免淋雨、浸水及其他介质污染。

6.5 防水粘结层施工

6.5.1 防水粘结层施工应符合下列规定：

1 施工前应对工作面进行清洁处理，清除油污、水分及其他污染物。

2 如设置防腐层，应在防腐层彻底固化并检验合格后，进行防水粘结层施工。如未设置防腐层，应在喷砂除锈后 4h 内完成第一层防水粘结层施工。

3 防水粘结层材料在涂布前应采用动力搅拌器充分搅拌均匀。

4 如采用喷涂方式，喷涂前应对桥梁栏杆和其他易受喷涂飞溅影响的桥梁部位进行防护；喷涂作业时，当风速较大导致出现洒布斑痕，应采取有效的防风遮挡措施，风速大于10m/s时不得施工。

5 涂布应均匀，对于漏涂、龟裂、流坠、针眼和气泡等缺陷应及时修补。

条文说明

防水粘结层施工通常采用人工刮涂、辊涂或机械喷涂等方法。

6.5.2 甲基丙烯酸甲酯树脂防水粘结层施工应符合下列规定：

1 应采用动力搅拌器将混合前、混合后的材料充分搅拌均匀。

2 甲基丙烯酸甲酯树脂应采用高压无气喷涂设备进行喷涂作业。

3 甲基丙烯酸甲酯树脂可采用一层或两层施工，干膜总厚度应不小于 2mm。当采用两层施工时，每层湿膜厚度应不小于 1.2mm，应在第一层涂膜实干后立即喷涂第二层。

4 甲基丙烯酸甲酯树脂新旧接头处，新涂层应在旧涂层上至少搭接 50mm。

5 应在甲基丙烯酸甲酯树脂固化后辊涂施工丙烯酸树脂粘结剂。

6 应在丙烯酸树脂粘结剂实干后进行下一道工序施工。

条文说明

不同生产厂家对甲基丙烯酸甲酯树脂有不同的施工工艺要求，在此只列出共性要求，具体施工细节需参照材料产品使用说明。

6.5.3 环氧树脂防水粘结层施工应符合下列规定：

1 环氧树脂混合后应在要求的容留时间内完成涂布，超过容留时间的环氧树脂应

废弃。

2 在坡度较大的地段施工时，如发生环氧树脂流淌现象导致胶膜厚度不均，应进行补涂处理。

3 可在环氧树脂粘结剂I型未固化前撒布一层碎石，所撒布碎石应符合表 4.6.10 的技术要求。待环氧树脂固化后，应清除未粘结牢固的碎石。

4 施工完毕后，应有足够的养生时间。

5 养生结束后，现场检测指标满足要求方可进行下道工序施工。

条文说明

环氧树脂防水粘结材料施工通常采用人工刮涂、辊涂或机械喷涂等施工方法。

环氧树脂防水粘结层采用两层施工，能够减少漏涂、少涂所带来的影响，保证整个防水粘结层无缺陷。

环氧树脂防水粘结材料种类繁多，本规范只提出共性要求，具体施工细节需参考产品使用说明。

6.5.4 环氧沥青防水粘结层施工应符合下列规定：

1 在洒布作业前，应将环氧沥青粘结剂两组分按照产品说明书中的规定进行加热和保温。

2 宜采用具有计量、搅拌、喷涂等功能的专用洒布机进行施工，对不便喷洒的部位可采用人工均匀涂刷。

3 喷洒后 48h 内应完成其上的保护层施工，若因故不能按时施工或粘结层遇雨淋，应在摊铺保护层之前按产品说明书中规定的用量补洒粘结料。

6.5.5 溶剂型沥青粘结剂防水粘结层施工应符合下列规定：

1 宜采用辊涂或喷涂法施工。

2 用于浇注式沥青混合料与钢桥面板之间的粘结层时，应涂布 2 层，每层用量宜为 100～200g/m $ ^{2} $。第一层宜沿顺桥方向涂布，实干后方可涂布第二层，第二层涂布方向应与第一层垂直。

3 用于缓冲层底涂层时，可只涂布一层。

4 应在溶剂型沥青粘结剂完全干燥后施工保护层。

条文说明

溶剂型沥青粘结剂因溶剂挥发易形成针孔，所以沿垂直第一层涂布方向再涂布第二遍；作为缓冲层底涂层时，主要起粘结作用，一般涂布一遍即可。

溶剂型沥青粘结剂中含有挥发性溶剂，需在溶剂型沥青粘结剂完全干燥后施工保护层，避免沥青混合料出现鼓包。

6.6 改性沥青砂胶缓冲层施工

6.6.1 矿粉含水率不应大于1%。

6.6.2 宜采用具有加热拌和功能的设备进行拌和，拌合温度宜为 $ 200 \sim 230^{\circ}C $，拌合时间不宜低于 1h，拌和均匀后应无结团现象。

6.6.3 应采用人工刮铺法或机械摊铺法施工，施工厚度宜为 3～5mm，施工温度宜为 200～230℃。

6.6.4 施工完毕后对于气泡和脱空现象应及时修补。

6.7 粘层施工

6.7.1 改性乳化沥青粘层施工应符合下列规定：

1 宜采用洒布车喷洒，洒布速度和喷洒量应保持稳定。

2 乳化沥青破乳、水分完全蒸发后应及时铺筑沥青混合料，避免粘层被污染。

6.7.2 环氧树脂粘结剂Ⅱ型粘层施工应按照本规范第 6.5.3 条执行。

6.7.3 环氧沥青粘层施工应按照本规范第 6.5.4 条执行。

6.7.4 改性沥青粘层施工应符合下列规定：

1 应采用沥青洒布车施工，保证喷洒的均匀性。喷洒时如有漏喷，应及时进行人工补洒。

2 改性沥青喷洒温度不宜低于 170℃。

6.8 改性沥青混合料施工

6.8.1 改性沥青 SMA、AC 施工应符合《公路沥青路面施工技术规范》（JTG F40）的有关规定。当压实度达不到设计标准时，可采取提高施工温度 5~10℃ 或掺加降低改性沥青高温粘度的改性剂等措施。

6.8.2 改性沥青 SMA、AC 使用钢轮压路机碾压时，宜采用质量 10 吨以上的水平震荡压路机。SMA 用于磨耗层时不宜使用轮胎压路机碾压，当 SMA 用于保护层时，可采用轮胎压路机碾压。用于边角部位碾压时，宜采用质量约 2 吨的小型压路机。

6.9 浇注式沥青混合料施工

6.9.1 浇注式沥青混合料拌和应符合下列规定：

1 宜采用具有矿粉加热干燥功能的拌和设备，矿粉加热温度宜为 80～120℃。矿粉加热的情况下，集料加热温度宜为 260～280℃；矿粉不加热的情况下，集料加热温度宜为 290～320℃。

2 干拌时间宜为 10～20s，加入沥青结合料后拌和时间宜为 60～90s，拌和后出料温度宜为 220～240℃。

条文说明

浇注式沥青混合料的石料加热温度以达到拌和后的出料温度控制要求为准进行调整，而出料温度以混合料经专用运输车搅拌后最终达到现场施工和易性要求为准进行调整。为防止沥青老化，在满足各项指标要求前提下建议采用较低的施工温度。

6.9.2 浇注式沥青混合料运输应符合下列规定：

1 应采用具有加热、拌和功能的专用运输设备。

2 搅拌运输设备应预热至 130～140℃，待混合料装入后应连续搅拌升温。搅拌运输设备的限制温度宜设定为 220～240℃，最高不应超过 250℃。

3 在搅拌运输设备中应至少搅拌 45min 方可进行摊铺。

4 装入运输设备后宜在 4h 内完成运输、摊铺施工，如无法在规定时间内完成摊铺施工时，应适当降低混合料温度，且储存时间不应超过 6h。超过规定时间的混合料应予以废弃。

5 搅拌运输设备的数量应根据运距及拌和站的拌和能力确定，应保持施工现场与拌和站之间的有效联系和施工的连续性。

6.9.3 浇注式沥青混合料摊铺应符合下列规定：

1 应采用专用摊铺机械摊铺；在摊铺机无法摊铺到的边带、中央分隔带及人行道位置宜采用人工摊铺。

2 摊铺前宜采用不低于摊铺厚度的钢板或木板设置侧向模板。

3 运输车宜在摊铺机行走方向的前方将混合料卸在桥面板上。摊铺机的布料器左右移动使熨平板前充满混合料，并前行摊铺混合料至规定厚度。

4 接缝应进行预热处理或使用预制贴缝条。

5 摊铺速度宜为 $ 1.5 \sim 3 ~m/min $，并按照拌和站的拌和能力调整，摊铺过程中不应停机待料。

6 混合料应满足摊铺和易性要求， 240℃时刘埃尔流动性不宜大于60s。

7 摊铺中出现气泡或鼓包等缺陷时，应立即用钢针由气泡顶部插入放气。

6.9.4 碎石撒布应符合下列规定：

1 碎石宜采用基质沥青预拌裹覆，沥青用量宜为 0.2%～0.5%。

2 宜采用自行式撒布机撒布。

3 碎石撒布量应根据现场试验确定，覆盖率宜控制在 50%~90%。

4 碎石撒布后，应及时嵌入浇注式沥青混合料中。

6.10 热拌和温拌环氧沥青混合料施工

6.10.1 热拌和温拌环氧沥青混合料拌和应符合下列规定：

1 热拌环氧沥青混合料拌和前应将环氧树脂主剂和固化剂分别加热至 50～60℃，沥青应加热至 150～165℃。温拌环氧沥青混合料拌和前应将环氧树脂主剂加热至 82～92℃，固化剂和沥青的混合物加热至 125～135℃。

2 热拌和温拌环氧沥青混合料拌和时，应符合表 6.10.1 的规定。

表 6.10.1 热拌和温拌环氧沥青混合料拌和条件
混合料类型干拌时间（s）湿拌时间（s）出料温度（℃）
热拌环氧沥青混合料5～2035～50170～185
温拌环氧沥青混合料3～10110～140

3 热拌和温拌环氧沥青混合料的出料温度超出容许温度范围时，应予以废弃。

6.10.2 热拌和温拌环氧沥青混合料运输应符合下列规定：

1 运输车辆应采取防积水、漏水措施。

2 运料车车厢内宜涂薄层植物油，避免环氧沥青混合料粘附车厢内。

3 出料时均应登记运料单，记录该车各盘料的出料温度，及该车第一盘料及最后一盘料的装料时刻。

4 混合料运输中应采取覆盖保温措施，并在卸料前检测混合料温度。

6.10.3 热拌和温拌环氧沥青混合料摊铺应符合下列规定：

1 摊铺过程中应随时检查摊铺层厚度及路拱、横坡，根据使用的混合料总量与面积校验平均厚度。

2 摊铺机应缓慢、匀速、连续不间断地摊铺。

3 摊铺速度不宜超过 $ 3 \, m/min $，同时应根据供料能力及混合料容留时间适当调整。

4 摊铺过程中应及时清除螺旋布料器与熨平板之间已结团的混合料。

5 摊铺后的环氧沥青混合料应表面均匀，无离析、波浪、裂缝、拖痕、鱼尾纹等现象。

6.10.4 热拌和温拌环氧沥青混合料碾压应符合下列规定：

1 碾压应紧跟摊铺机进行，碾压过程分为初压、复压、终压三个阶段，压路机组合方案可参照表 6.10.4-1 执行，具体碾压遍数与压路机组合应通过试验段确定，在施工时可根据现场情况适当调整。

表 6.10.4-1 压路机组合参考方案
铺装结构层位初 压复 压终 压
保护层轮胎压路机双钢轮压路机轮胎压路机
磨耗层双钢轮压路机轮胎压路机双钢轮压路机

2 碾压温度应符合表 6.10.4-2 的规定。

表 6.10.4-2 碾压温度（℃）
混合料类型初压温度复压温度终压温度
热拌环氧沥青混合料≥155≥110≥90
温拌环氧沥青混合料≥82—≥65

3 碾压应分段控制，压路机隔离剂应采用植物油，严禁采用水、柴油、废机油。

4 碾压时压路机驱动轮面向摊铺机，由低到高，依次连续均匀碾压，相邻碾压带重叠1/3轮宽。

5 碾压过程中严禁压路机突然转向或掉头。压路机起动、停止必须减速缓行，严禁紧急制动。

6 施工应避免设置接缝，如因特殊原因需设置接缝时，应采用 $ 45^{\circ} \sim 60^{\circ} $ 的斜接缝。切缝前应预先画线，且不得带水切割。切割时机应通过试切确定，保证切缝平顺，切面平整。

7 碾压完毕后应及时检查表面是否有鼓包、已结团的混合料或推挤裂缝等情况，对存在的问题应及时处理。

8 热拌环氧沥青混合料从拌和出料到复压结束时间宜控制在 2h 以内，超过 3h 应废弃；温拌环氧沥青混合料从拌和出料到复压结束时间应参照产品说明书，超过规定时间应废弃。

条文说明

与钢轮压路机相比，轮胎压路机的优点在于可通过轮胎揉搓作用取得更好的压实效果，且充气轮胎可以保证粗集料不易被压碎，确保了桥面铺装的碾压质量。表 6.10.4-1 中压路机组合参考方案依据实际工程经验得出。

6.10.5 温拌环氧沥青混合料养生期不宜低于 25～45d，热拌环氧沥青混合料养生期不宜低于 5～10d，具体时间应根据环境温度与现场马歇尔试件试验结果确定。养生期间严禁车辆通行。

条文说明

摊铺、碾压完成后，环氧沥青混合料强度还不足以开放交通，因此需要封闭交通进行养生，随着养生时间的增加，其强度不断增长，直至达到强度要求。

试验表明，环氧沥青混合料强度的增长速度与材料特性及养生气温有关，气温越高环氧沥青混合料固化反应越快，所需养生时间越短。通常确定养生时间的方法是：对摊

铺当天的环氧沥青混合料取样，成型多个马歇尔试件，放置在桥面铺装层上，隔一定时间测试马歇尔稳定度，若马歇尔稳定度达到设计要求即可开放交通。

6.10.6 在养生期内应检查是否有鼓包。发现鼓包时应立即用钢针由包顶插入放气，用环氧胶填满，并用手持夯锤将鼓包击平。

6.11 冷拌环氧沥青混合料施工

6.11.1 冷拌环氧沥青混合料拌和应符合下列规定：

1 集料的含水率不应大于 1%。

2 拌和机宜设置在施工现场附近。

3 冷拌环氧沥青结合料各组分应按比例混合并用动力搅拌机搅拌均匀，搅拌时间不应少于 120s。集料和矿粉宜先在拌缸内干拌 5～10s，再加入结合料拌和，湿拌时间不宜少于 70s。

条文说明

冷拌环氧沥青混合料在常温下拌合，集料的水分不易蒸发，因此对集料含水率提出了要求。

6.11.2 冷拌环氧沥青混合料运输和摊铺应符合下列规定：

1 应根据现场冷拌环氧沥青混合料拌和时间、运输时间和摊铺时间确定合理的运料车装料数量，摊铺过程中不宜等料，每车料应在规定的时间内摊铺完毕。

2 混合料的运输和摊铺时间应根据冷拌环氧沥青混合料容留时间确定。

3 宜全幅施工，摊铺速度宜为 $ 2 \sim 5 ~m/min $。

6.11.3 冷拌环氧沥青混合料碾压应符合下列规定：

1 初压宜采用钢轮压路机静压 1~2 遍，复压宜采用轮胎压路机碾压 3~5 遍。

2 碾压应分段控制，压路机隔离剂应采用植物油，严禁采用水、柴油、废机油。

6.11.4 冷拌环氧沥青混合料养生期不宜低于 3～5d，具体时间应根据环境温度与现场马歇尔试件试验结果确定。养生期间严禁车辆通行。

7 施工质量管理

7.1 一般规定

7.1.1 施工前应明确质量方针、质量目标和质量责任，实行严格的目标管理、工序管理与岗位责任制度。

7.1.2 质量控制和质量保证应贯穿整个施工过程，应对每个施工环节严格控制把关，出现问题时应及时纠正，严重时应停工整顿。

7.1.3 施工的原始记录、试验检测及计算数据、汇总表格、影像资料等应如实保存。对于返工的项目，返工前后的所有原始数据应如实记录，不得丢弃。

条文说明

施工原始记录是对施工过程最基本而原始的真实写照，如施工的具体部位、尺寸、进度、时间、气象；施工的机具、工艺；设备的安装、调试；原材料规格、质量、数量等。大部分属于隐蔽而不可再现的内容，是质量保证资料的主要组成部分。

7.1.4 防腐层、防水粘结层、缓冲层、粘层及沥青混合料生产过程中，应按表 7.1.4-1、表 7.1.4-2、表 7.1.4-3 及表 7.1.4-4 规定的检查项目与频度，对各种原材料、混合料进行抽样试验，其质量应符合本规范规定的技术要求。每个检查项目的平行试验次数或一次试验的试验数量应按相关规定执行。

表 7.1.4-1 喷砂除锈、防腐层和防水粘结层施工质量控制要求
类型及组成检查项目检查频度质量要求试验方法
喷砂除锈清洁度9点/1000m²Sa2.5级GB/T 8923.1-2011
粗糙度60～100μmGB/T 13288.5-2009
防腐层丙烯酸防腐漆用量3点/1000m²0.10～0.20kg/m²T 0982
与钢板粘结强度3点/1000m²≥5.0MPa附录B
环氧富锌漆厚度3点/1000m²50～100μmGB/T 13452.2-2008
与钢板粘结强度3点/1000m²≥7.0MPa附录B
防水粘结层环氧树脂粘结剂Ⅰ型拉伸强度1次/d≥10.0MPaGB/T16777-2008
断裂伸长率≥10%
与钢板粘结强度3点/1000m²≥5.0MPa附录B
Ⅱ型拉伸强度1次/d≥3.0MPaGB/T16777-2008
断裂伸长率≥100%
与钢板粘结强度3点/1000m²≥3.0MPa附录B
用量3点/1000m²符合本规范规定T 0982
均匀性随时无漏涂目视
甲基丙烯酸甲酯树脂拉伸强度1次/d≥12.0MPaGB/T16777-2008
断裂伸长率≥130%
与钢板粘结强度3点/1000m²≥5.0MPa附录B
用量共2.50～3.50kg/m²T 0982
均匀性随时无漏涂目视
丙烯酸树脂粘结剂与保护层粘结强度3点/1000m²≥1.0MPa附录B
用量0.15～0.20kg/m²T 0982
均匀性随时无漏涂目视
溶剂型沥青粘结剂与钢板粘结强度3点/1000m²≥2.0MPa附录B
与保护层粘结强度≥1.0MPa
用量0.20～0.40kg/m²T 0982
均匀性随时无漏涂目视
环氧沥青粘结剂拉伸强度1次/d≥6.0MPaGB/T16777-2008
断裂伸长率≥190%
与钢板粘结强度3点/1000m²≥3.0MPa附录B
用量0.65～0.71kg/m²T 0982
均匀性随时无漏涂目视

注：1. 施工面积不足 $ 1000m^{2} $，按 $ 1000m^{2} $ 计。

2.“随时”是指需要经常检查的项目，其检查频度可根据具体情况确定。

表 7.1.4-2 缓冲层和粘层施工质量控制要求
类型及组成检查项目检查频度质量要求试验方法
缓冲层改性沥青砂胶软化点、热稳流淌性、低温柔性、粘结强度厚度1次/d符合本规范规定符合表4.3.1-1和表4.3.1-2规定
3点/ 1000m²钢尺插入检查
粘层改性乳化沥青蒸发残留物含量1次/洒布段≥55%T 0651
蒸发残留物针入度3点/ 1000m²40~100 (0.1mm)T 0604
用量3点/ 1000m²0.30~0.50kg/ m²T 0982
均匀性随时无漏洒目视
环氧沥青粘结剂拉伸强度1次/d≥6.0MPaGB/T16777-2008
断裂伸长率≥190%
用量3点/ 1000m²0.42~0.48kg/ m²T 0982
均匀性随时无漏涂目视
环氧树脂粘结剂Ⅱ型拉伸强度1次/d≥3.0MPaGB/T16777-2008
断裂伸长率≥100%
用量3点/ 1000m²0.50~0.60kg/ m²T 0982
均匀性随时无漏涂目视
改性沥青针入度1次/d30~60 (0.1mm)T 0604
延度≥25cmT 0605
软化点≥85℃T 0606
弹性恢复率≥80%T 0662

注：1. 试验方法按照本规范和现行《公路工程沥青及沥青混合料试验规程》（JTG E20）规定的方法执行。

  1. 施工面积不足 $ 1000 \, m^2 $，按 $ 1000 \, m^2 $ 计。
表 7.1.4-3 沥青、集料及沥青混合料施工质量控制要求
类型及组成检查项目检查频度质量要求试验方法
SMA或AC
沥青混合料		沥青针入度、延度、软化点、
弹性恢复率		1次/d符合本规范规定T 0604、T 0605、
T 0606、T 0662
集料颗粒组成（筛分）、
含水率		1次/d符合本规范和《公路沥青
路面施工技术规范》
(JTG F40) 规定		T 0327
沥青
混合料		混合料级配1～2次/dT 0725
沥青用量符合本规范规定T 0722、T 0721
混合料出厂温度T 0981
空隙率、马歇尔稳定
度、流值		1～2次/dT 0702、T 0709
车辙动稳定度T 0709
低温弯曲应变必要时T 0715
浇注式
沥青混合料		沥青针入度、延度、软化点、
弹性恢复率		1次/d符合本规范规定T 0604、T 0605、
T 0606、T 0662
集料颗粒组成（筛分）、
含水率		1次/d符合本规范和《公路沥青
路面施工技术规范》
(JTG F40) 规定		T 0327
沥青
混合料		混合料级配1～2次/d≥4.75mmT 0725
≤2.36mm±3%
0.075mm±2%
沥青用量±0.3%T 0722、T 0721
混合料出厂温度逐车检测符合本规范规定T 0981
刘埃尔流动性随时附录G
贯入度、贯入度增量2～3次/d附录J
低温弯曲应变必要时T 0715
环氧
沥青混合料		环氧沥青拉伸强度、断裂伸长率1次/d符合本规范规定GB/T16777-2008
集料颗粒组成（筛分）、
含水率		1次/d符合本规范和《公路沥青
路面施工技术规范》
(JTG F40) 规定		T 0327
沥青
混合料		混合料级配1～2次/d≥4.75mmT 0725
≤2.36mm±3%
0.075mm±2%
沥青用量±0.3%T 0722、T 0721
混合料出厂温度逐车检测符合本规范规定T 0981
空隙率、
马歇尔稳定度、流值		2～3次/dT 0702、T 0709
低温弯曲应变必要时T 0715

注：1. 试验方法按照本规范和现行《公路工程沥青及沥青混合料试验规程》（JTG E20）规定的方法执行。

  1. 对于环氧沥青混合料，“混合料出厂温度”应逐车检测评定；沥青混合料运至施工现场应逐车检测温度。

3.“必要时”是指施工各方任何一个部门对其质量产生怀疑，提出需要检查时，或是根据需要商定的检查频度。

7.1.4-4 铺装结构层施工过程质量控制要求
检查项目检查频度质量要求或允许偏差试验方法
压实度—符合设计要求按碾压吨位与遍数检查
外观随时表面平整密实，不得有明显的轮迹、裂缝、油包等缺陷，且无明显离析目测
随时平整、顺直、无跳车目测
接缝逐条缝检测≤3mmT 0931
施工摊铺温度逐车检测符合本规范规定T 0981
温度碾压温度随时符合本规范规定插入式温度计实测
厚度磨耗层随时±3mm 施工时采用插入法量取混合料松铺厚度或每日用混合料数量及实铺面积计算平均厚度
总厚度随时-3 ~ +5mm
平整度（最大间隙）磨耗层随时≤3mmT 0931
保护层随时≤5mm
平整度（标准差）磨耗层连续测定≤1.2mmT 0932
保护层连续测定≤1.5mm
路表渗水系数，不大于横坡度1点/200m，每点3处取平均值≤80mL/min（SMA或AC沥青混合料），环氧沥青混合料要求基本无渗水T 0971
每个断面±0.3%T 0911
构造深度5点/200m符合设计要求T 0961/T 0962/T 0963
摩擦系数5点/200m≥45BPNT 0964/T 0965

注：1. 试验方法按照本规范和现行《公路路基路面现场测试规程》（JTG E60）规定的方法执行。

  1. 浇注式沥青混合料不进行压实度评定。

条文说明

由于在钢桥面铺装上进行破坏性检查容易导致桥面铺装出现早期病害，因此建议尽量避免采用钻芯取样等方法，推荐在试验段上测定压实度，根据在试验段上建立的碾压吨位与碾压遍数的关系进行控制。即使需要钻芯时，也建议避开行车轮迹带、钢板焊缝部位（特别是节段焊接部位）、腹板及横隔板顶面部位等。桥面铺装的破坏性钻芯检测建议减少到最低程度，并充分利用钻取的芯样：其一，可以用于进一步校正无核密度仪；其二，可以用于进行铺装结构层与钢桥面板的粘结强度检测。

沥青混合料压实度质量要求以相关技术规范为准，如改性沥青 SMA，可采用不小于实验室标准密度的 98% 或理论最大密度的 94% 为标准。

附录 A 正交异性钢桥面板刚度验算方法

A.0.1 本方法适用于验算正交异性钢桥面板的刚度，为钢桥面铺装设计提供依据。

A.0.2 桥面铺装顶面最不利荷载位置处的最小曲率半径 $ R(\mathrm{~m}) $ 、纵向加劲肋间相对挠度 $ \Delta(\mathrm{~mm}) $ 两项指标宜通过有限元方法计算或按照式（A.0.2-1）、式（A.0.2-2）计算。

\[ R=\frac{K_{R}b^{2}}{32\Delta_{0}\times10^{3}} \tag{A.0.2-1} \]
\[ \mathbf{\Delta}=K_{\Delta}\mathbf{\Delta}_{0} \tag{A.0.2-2} \]

式中：

$ K_{R} $ ——曲率半径布载差异修正系数，验算纵腹板位置时，取 $ K_{R}=1 $ ；非纵腹板位置按式（A.0.2-3）计算；

\[ K_{R}=\left[1-\frac{1}{3}\left(\frac{b-d}{b}\right)^{3}\right]\frac{b}{d} \tag{A.0.2-3} \]

\(b\)——纵向加劲肋板间距（当加劲肋为 U 型时，加劲肋与顶板的任意一个联结位置视为独立的加劲肋板位置），mm；

$ \Delta_{0} $——两端固结梁在均布荷载作用下跨中产生的挠度理论值，mm，按式（A.0.2-4）计算：

\[ \Delta_{0}=\frac{k_{t}K_{\mu}}{384}\frac{12p b^{4}}{\sum_{i=1,2,3}E_{i}h_{i}^{3}} \tag{A.0.2-4} \]

$ K_{A} $——挠度布载差异修正系数，验算纵腹板位置时，取 $ K_{A}=1 $ ；非纵腹板位置按式（A.0.2-5）计算。

\[ K_{\Delta}=\left(1.390+1.235\frac{2b-3d}{3b}\right)\frac{d}{b} \tag{A.0.2-5} \]

式中：p——验算荷载的接地压力值，标准验算荷载取 0.81MPa；

$ E_{i} $ ——钢顶板或铺装材料的弹性模量，i=1、i=2、i=3 依次对应钢桥面顶板、保护层、磨耗层的弹性模量，MPa；

$ h_{i} $——钢顶板或铺装结构层的厚度，i=1、i=2、i=3 依次对应钢桥面顶板、保护层、磨耗层的厚度，mm；

$ k_{t} $——理论计算的荷载折减系数，验算部位紧邻纵腹板时，取 $ k_{t}=0.7 $；其他部位取 0.5；

$ K_{\mu} $ ——动载系数，取 1.3;

\(d\)——验算荷载单轮横向接地宽度，取200mm。

条文说明

正交异性钢桥面板刚度验算采用了最小曲率半径 R、纵向加劲肋间相对挠度 $ \Delta $ 两项指标，见图 A-1 所示。

图 A-1 两项指标与正交异性钢桥面板铺装结构之间的关系

由于双向受力正交异性桥面板结构的解析解无法直接推导出，本规范将双向受力板简化成单向受力板，选择两端固结梁作为力学模型计算。首先推导出满跨均布荷载两端固结梁的跨中挠度和端部曲率半径公式。引入动载系数 $ K_{\mu} $、荷载折减系数 $ k_{t} $（考虑正交异性板与两端固结梁受力的差异）后形成了式（A.0.2-3）。

验算部位分为非纵腹板位置和纵腹板位置两种。

对于非纵腹板位置，双轮荷载以纵向加劲肋为中心对称布置为最不利荷位，由于实际的纵肋板间距通常为 300～350mm，实际的轮载分布宽度约为 200mm，考虑到荷载满布加载理论推导公式与验算荷载分布之间的差异，通过有限元分析和公式拟合，引入了布载差异曲率半径修正系数 $ K_{R} $、布载差异挠度修正系数 $ K_{\triangle} $，形成式（A.0.2-3）和式（A.0.2-5）。

对于纵腹板位置，双轮荷载在纵腹板同一侧时为最不利荷载布置，由于纵向加劲肋与纵腹板间距较小，可忽略两轮之间的轮隙并将荷载视为满布，刚度验算时 $ K_{R} $、 $ K_{\triangle} $ 均取1。

附录 B 粘结强度试验方法

B.1 目的与适用范围

B.1.1 本方法适用于试验室条件下检验防水粘结层与钢板之间的粘结强度[图 B.1.1-a]，也适用于试验室条件下检验沥青混合料与下部结构之间的粘结强度[图 B.1.1-b]。

a）防水粘结层与钢板之间的粘结强度测试
b）混合料与下部结构之间的粘结强度测试
图 B.1.1 粘结强度试验方法示意图

B.2 试验仪具

B.2.1 万能材料试验机：荷载由传感器测定，最大荷载应满足不超过其量程的 80% 且不小于量程的 20% 的要求，宜采用 5kN 或 10kN，分辨率 0.01kN。应具有环境保温箱，控温准确至±0.1℃，加载速率可以选择。试验机宜有伺服系统，在加载过程中速率保持不变。

B.2.2 金属拉头：采用不锈钢或黄铜制作，直径 50mm。

B.2.3 钢板：厚度为 5~12mm。

B.3 试验步骤

B.3.1 钢板喷砂除锈后清洁度和粗糙度应符合设计要求。

B.3.2 按照设计要求在喷砂处理后的钢板上成型防腐层（如有）、防水粘结层、缓冲层（如有），并按照本规范或厂家产品说明书要求进行养护。

B.3.3 如需在钢板上成型沥青混合料时，按照下列顺序进行：

1 对浇注式沥青混合料，将按规定温度烘干的各种规格矿料投入搅拌锅并加入沥青搅拌。拌和后将混合料直接浇注在养护后的钢板试件上。

2 对环氧沥青混合料，按照本规范或厂家产品说明书要求拌和，在规定的时间内，

按照《公路工程沥青及沥青混合料试验规程》（JTG E20）中 T 0703 的规定，将混合料成型于养护后的钢板试件上，按规定对成型后的试件进行养生。

3 对改性沥青混合料，按照《公路工程沥青及沥青混合料试验规程》（JTG E20）中方法，将混合料成型于养护后的钢板试件上。

4 浇注式沥青混合料和改性沥青混合料成型完毕、环氧沥青混合料养护完毕后，室温至少放置 24h 方可切割。

B.3.4 试样的制备应符合下列规定：

1 对图 B.1.1-a 所示情形，将拉头底部涂布一层环氧树脂，并粘附在待测试件防水粘结层表面，待环氧树脂完全固化后，用刀具沿拉头边缘小心切割防水层（粘结层）至钢板表面，进行下一步试验。

2 对图 B.1.1-b 所示情形，对粘附好拉头的试件钻芯至钢板，芯样表面和拉头底部涂布环氧树脂，将拉头粘附于芯样上，待环氧树脂完全固化后，进行下一步试验。

B.3.5 将粘附好拉头的试件放入温度预先设置好的恒温箱中保温，保温时间不应低于5h。通常采用的试验温度为0℃、10℃、25℃、45℃和60℃，应在报告中注明试验温度。

B.3.6 将保温后的试件装入试验机。安装试件时，要使试件纵轴与上、下拉头中心连线相重合。

B.3.7 粘结强度试验的拉伸速率采用 10mm/min。

B.3.8 匀速加载直至破坏，读取荷载峰值（F），准确至 0.01kN，同时观察断裂面情况，记录破坏位置。

B.3.9 从恒温箱中取出试件至测出最大荷载值的时间，不得超过 60s。

B.4 计算

B.4.1 按式（B.4-1）计算粘结强度 P。

\[ P=\frac{F}{S} \tag{B.4-1} \]

式中： $ P $——试件的粘结强度，MPa；

\(F\)——试件破坏时的最大荷载，N;

\(S\)——拉头底面面积， $ mm^{2} $。

B.5 试验报告

B.5.1 同一批试件室内平行试验不得少于 5 个，现场试验不得少于 4 个。当同一批试件中某个测定值与平均值之差大于标准差的 k 倍时，该测定值应予以舍弃，并以其余测定值的平均值作为试验结果。试件数目为 4、5、6 个时，k 值分别为 1.46、1.67、1.82。

B.5.2 试验后应仔细观察破坏界面的结构层位及其所处的位置，详细记录并在报告中注明，应符合下列规定：

1 测试防水粘结层与钢板之间的粘结强度时，破坏面可能出现在防水粘结层与钢板间、防水粘结层内部、拉拔头与防水粘结层之间；测试沥青混合料与下部结构之间的粘结强度时，破坏面可能出现在防水粘结层与钢板间、防水粘结层内部、防水粘结层与沥青混合料铺装结构层之间、沥青混合料铺装结构层内部等部位。

2 当出现拉拔头与沥青混合料铺装结构层之间脱层，或破坏情况全部为沥青混合料内部断裂时视为粘结强度大于测试值。

3 若破坏面出现在沥青混合料铺装结构层与防水粘结层间，或防水粘结层与钢板间，应描述粘结层被拉脱的面积占整个粘结层试验面积的百分比。

附录 C 剪切强度试验方法

C.1 目的与适用范围

C.1.1 本方法适用于试验室条件下采用压剪方法检验沥青混合料与钢板之间的剪切强度，以评价钢桥面铺装组合结构的抗剪切能力。

C.2 试验仪具

C.2.1 万能材料试验机：荷载由传感器测定，最大荷载应满足不超过其量程的 80% 且不小于量程的 20% 的要求，荷载分辨率 0.01kN。应具有环境保温箱，控温准确至 $ \pm 0.5^{\circ}C $，加载速率可以选择。试验机宜有伺服系统，在加载过程中速率保持不变。

C.2.2 钢板：长宽均为 90~100mm，厚度为 5~12mm。

C.2.3 试验模具装置应符合下列规定：

1 压剪试验装置如图 C.2.3 所示。

图 C.2.3 剪切强度试验方法示意图

2 试件着力面与加载方向成 $ 45^{\circ} $，模具与压头接触面间需设置辊轴。

C.3 试验步骤

C.3.1 钢板喷砂除锈后清洁度和粗糙度应符合设计要求。

C.3.2 按照规定的施工方法及用量在喷砂处理后的钢板上依次成型防腐层（如有）、防水粘结层、缓冲层（如有），并按照本规范或厂家产品说明书要求进行养护。

C.3.3 在养护后的钢板上成型混合料：

1 混合料测试时厚度宜为 $ 40 \pm 10 \, mm $。

2 对浇注式沥青混合料，将按规定温度烘干的各种规格矿料投入搅拌锅并加入沥青搅拌。拌和后将混合料直接浇注在上一步养护后的钢板试件上。

3 对环氧沥青混合料，按照本规范或厂家产品说明书要求拌和，在规定的时间内，按照《公路工程沥青及沥青混合料试验规程》（JTG E20）中 T 0703 的规定，将混合料成型于养护后的钢板试件上，按规定对成型后的试件进行养生。

4 对改性沥青混合料，按照《公路工程沥青及沥青混合料试验规程》（JTG E20）中方法，将混合料成型于养护后的钢板试件上。

5 浇注式沥青混合料和改性沥青混合料成型完毕、环氧沥青混合料养护完毕后，室温放置 24h 方可切割。

6 按底部钢板大小，切割成长宽均为 90~100mm 的试件。

C.3.5 将切割完毕的试件放入温度预先设置好的恒温箱中保温, 保温时间不应低于 5h。通常采用的试验温度为 25℃、45℃ 和 60℃, 应在报告中注明试验温度。

C.3.6 加载速率应采用 10mm/min。

C.3.7 将保温后的试件置于模具中，匀速加载直至破坏。读取荷载峰值（F），准确至 0.01kN。记录破坏时的荷载及破坏位置，观察界面情况。

C.3.8 从恒温箱中取出试件至测出最大荷载值的时间，不得超过 120s。

C.3.9 每个试件试验完毕后，及时测量钢板的长宽，准确至 0.1mm

C.4 计算

C.4.1 按式（C.4.1）计算剪切强度 $ \tau $。

\[ \tau=F/S\times\mathrm{s i n}\alpha\tag{C.4.1} \]

式中： $ \tau $——试件的剪切强度，MPa；

$ F_{——} $ 试件破坏时的最大荷载，N;

\(S\)——试件受剪面积， $ mm^{2} $;

\(α\)——试件受剪角度， $ 45^{\circ} $。

C.5 试验报告

C.5.1 同一批试件室内平行试验不得少于 5 个，现场试验不得少于 4 个，当同一批试件中某个测定值与平均值之差大于标准差的 k 倍时，该测定值应予以舍弃，并以其余测定值的平均值作为试验结果。试件数目为 4、5、6 个时，k 值分别为 1.46、1.67、1.82。

C.5.2 试验后应仔细观察破坏界面的结构层位及其所处的位置，详细记录并在报告中注明，应符合下列规定：

1 破坏面可能出现在防水粘结层与钢板之间、防水粘结层内部、混合料铺装结构层与防水粘结层之间、混合料铺装结构层内部等部位。

2 破坏情况全部为混合料内部断裂时视为剪切强度大于测试值。

3 若破坏面出现在沥青混合料铺装结构层与防水粘结层间，或防水粘结层与钢板间，应描述粘结层被破坏的面积占整个粘结层试验面积的百分比。

附录 D 五点加载复合梁疲劳试验方法

D.1 目的与适用范围

D.1.1 本万法适用于试验室条件下，通过重复荷载弯曲试验评价铺装结构层材料在桥面铺装结构中的配伍性、组合结构在重复荷载作用下协同钢板的变形能力及防水粘结层与沥青铺装结构层间的结合性能。

D.2 试验仪具

D.2.1 钢板尺寸如图 D.2.1 所示，由 Q345D 钢板组成。

图 D.2.1 钢桥面铺装组合结构五点加载疲劳试验装置（尺寸单位：mm）

D.2.2 四脚施力架、辊轴支座（3 根）：1 套。

D.2.3 千分表：4~6 只。

D.2.4 加载装置：气动或者液压加载装置、能够为疲劳试验系统提供循环动力荷载，可根据试验要求输出不同频率、不同振幅的正弦加载波形，荷载分辨率 0.01kN。

D.2.5 轮碾成型机：具有与钢筒式压路机相似的圆弧形碾压轮，轮宽 300mm，压实线荷载为 300N/cm，承压行程等于试件长度，经碾压后的板块试件可达到马歇尔试验标准击实密度的 100%±1%。

D.3 试验步骤

D.3.1 试件成型应符合下列规定。

1 钢板喷砂除锈后清洁度和粗糙度需符合设计要求。

2 按照规定的施工方法及用量在喷砂处理后的钢板上依次成型防腐层（如有）、防水粘结层，缓冲层（如有），并按照本规范或厂家产品说明书要求进行养护。

3 对浇注式沥青混合料，将按规定温度烘干的各种规格矿料投入搅拌锅并加入沥青搅拌。拌和后将混合料直接浇注在上一步养护后的钢板试件上。

4 对环氧沥青混合料，按照本规范或厂家产品说明书要求拌和，在规定的时间内，按照《公路工程沥青及沥青混合料试验规程》（JTG E20）中 T 0703 的规定，将混合料成型于养护后的钢板试件上，按规定对成型后的试件进行养生。

5 对改性沥青混合料，按照《公路工程沥青及沥青混合料试验规程》（JTG E20）中方法，将混合料成型于养护后的钢板试件上。

6 浇注式沥青混合料和改性沥青混合料成型完毕、环氧沥青混合料养护完毕后，室温至少放置 24h 方可进行试验。

D.3.2 加载方式应符合下列规定：

1 加载波形为正弦波，以不变的加载幅度在 $ F_{G} $ （基本荷载）和 $ F_{0} $ （最大荷载）之间变动。在未铺设任何层位的试验钢板上加载，采用千分表测得加固筋挠度为 $ 0.5 ~mm $ 时的最大荷载，即为 $ F_{0} $，基本荷载 $ F_{G}=0.15 F_{0} $。

2 加载频率： $ 10 \pm 0.1 Hz $。

3 试验温度： $ 20 \pm 2^{\circ}C $。

D.3.3 试验步骤应符合下列规定：

1 将试件放入温度预先设置好的恒温环境中保温，保温时间不应低于 12h。

2 将试件支承于直径为 $ 50 \, mm $ 的三个钢制辊轴支座上，支承间距为 $ 300 \, mm $，如图 D.3.3 所示。

图 D.3.3 钢桥面铺装组合结构五点加载疲劳试验示意图（尺寸单位：mm）

3 加载力通过四脚施力架直接导向钢板的 4 个加载点。

4 试验前试件应采用荷载 $ F_{G} $ 进行预压三次，每次加载至 $ F_{G} $ 后保持 10s，两次加载间隔 20s，保证加载点与试件有效接触。

5 动力加载前，预加荷载 $ F_{G} $，用千分表测量 4 个加载点的挠度，观测 4 个加载点的位移均衡状况，加载后任意两点挠度相差不大于 0.15mm 时方可进行试验，如挠度相差大于 0.15mm，可用薄铁片垫在辊轴支座下方进行调整。

6 均衡状况满足要求后，设定频率和荷载，启动疲劳试验。

7 记录防水粘结层、粘层和铺装结构层出现破坏（开裂、脱层）的情况及相对应的重复加载次数。

8 当混合料出现开裂，或混合料与防水粘结层间脱层总长度达到混合料周长（1700mm）的50%时，疲劳试验停止。

D.4 试验报告

D4.1 平行试验不得少于 2 个，当同一批试件中某个测定值与平均值之差大于平均值的 10% 时，该测定值应予以舍弃，取平均值作为试验结果，最终有效测定值得不得少于 2 个。

D.4.2 在报告上详细记录脱层、裂缝出现的位置与尺寸，防水粘结层和铺装结构层出现破坏（开裂、脱层）时对应的加载次数。

条文说明

本试验方法参照了德国土木工程技术交付条件和技术试验规范（TL/TP-ING）中第7部分第4章《用于钢桥铺装防水层试验的技术试验规范》（TP-BEL-ST）。

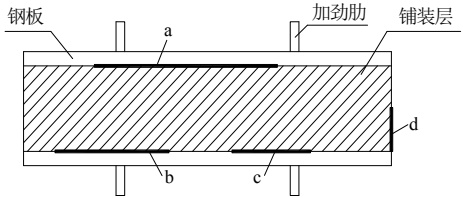

本试验破坏方式通常为混合料与防水粘结层间脱层破坏，混合料与防水粘结层间脱层总长度计算方法如图 D-1 所示，图中试件共出现 a、b、c、d 四处脱层破坏，四处破坏长度相加达到混合料周长（1700mm）的 50% 时，疲劳试验结束。

图 D-1 钢桥面铺装组合结构五点加载疲劳试验破坏终止条件示意图

附录 E 三点加载复合梁疲劳试验方法

E.1 目的与适用范围

E.1.1 本方法适用于试验室条件下，通过重复荷载弯曲试验评价铺装结构层材料在桥面铺装结构中的配伍性、组合结构在重复荷载作用下协同钢板的变形能力及桥面铺装结构层的抗裂性。

E.2 试验仪具

E.2.1 钢板：尺寸如图 E.2.1 所示，由 Q345D 钢制成。

图 E.2.1 钢桥面铺装组合结构三点加载疲劳试验装置（尺寸单位：mm）

E.2.2 辊轴支座（4件）、支座：:1套。

E.2.3 加载装置：气动或者液压加载装置、能够为疲劳试验系统提供循环动力荷载，可根据试验要求输出不同频率、不同振幅的正弦加载波形，荷载分辨率 0.01kN。

E.2.4 轮碾成型机：具有与钢筒式压路机相似的圆弧形碾压轮，轮宽 300mm，压实线荷载为 300N/cm，承压行程等于试件长度，经碾压后的板块试件可达到马歇尔试验标准击实密度的 100%±1%。

E.3 试验步骤

E.3.1 试件成型应符合下列规定：

1 钢板喷砂除锈后清洁度和粗糙度需符合设计要求。

2 按照规定的施工方法及用量在喷砂处理后的钢板上依次成型防腐层（如有）、防水粘结层，缓冲层（如有），并按照本规范或厂家产品说明书要求进行养护。

3 对浇注式沥青混合料，将按规定温度烘干的各种规格矿料投入搅拌锅并加入沥青搅拌。拌和后将混合料直接浇注在上一步养护后的钢板试件上。

4 对环氧沥青混合料，按照本规范或厂家产品说明书要求拌和，在规定的时间内，按照《公路工程沥青及沥青混合料试验规程》（JTG E20）中 T 0703 的规定，将混合料成型于养护后的钢板试件上，按规定对成型后的试件进行养生。

5 对改性沥青混合料，按照《公路工程沥青及沥青混合料试验规程》（JTG E20）中方法，将混合料成型于养护后的钢板试件上。

6 浇注式沥青混合料和改性沥青混合料成型完毕、环氧沥青混合料养护完毕后，室温至少放置 24h 方可进行试验。

E.3.2 加载方式应符合下列规定：

1 加载波形为正弦波，正弦波以不变的加载幅度在 $ F_{G} $ （基本荷载）和 $ F_{0} $ （最大荷载）之间变动。最大荷载 $ F_{0} $ 取 5kN，基本荷载 $ F_{G} $ 取 0.5kN。

2 加载频率： $ 10 \pm 0.1 Hz $。

3 试验温度： 20±2℃。

E.3.3 试验步骤应符合下列规定：

1 将试件支承于直径为 $ 50 \, mm $ 的 4 个钢制辊轴支座上，支承间距为 $ 300 \, mm $，如图 E.3.3 所示。

图 E.3.3 钢桥面铺装组合结构三点加载疲劳试验加载示意图（单位：mm）

2 试验前进行预压，预压应力大小为 $ 0.5 ~kN $，预压 3 次，每次加载 $ 0.5 ~kN $ 后保持 $ 10 ~s $，两次加载间隔 $ 20 ~s $，保证加载点与试件有效接触，如试件与支座接触不良，可用薄铁片垫在辊轴支座下方进行调整。

3 设定好加载频率与加载力，开始试验。

4 当铺装结构层表面开始出现开裂，或铺装材料开始出现分层或结合面上出现滑移，或挠度出现明显突变时，试验停止。

5 记录防水粘结层和铺装结构层出现破坏（开裂、脱层）的位置及相对应的加载次数，分析总结试验结果。

E.4 试验报告

E.4.1 平行试验不得少于 2 个，当同一批试件中某个测定值与平均值之差大于平均值的 10% 时，该测定值应予以舍弃，取平均值作为试验结果，最终有效测定值不得少于 2 个。

E.4.2 在试件上标记脱层、裂缝出现的位置与尺寸，防水层、粘结层和铺装结构层出现破坏（开裂、脱层）时对应的加载次数。

附录 F 钢桥面铺装边缘接缝与排水结构示意图

F.0.1 在设置了泄水井的路线，桥面铺装与路线接触的部位应预留接缝，同时在接缝底部铺设螺旋排水管，在经过泄水井时，螺旋排水管沿泄水井缠绕一周后引入其中，螺旋排水管顶部可用碎石、泡沫等疏水材料填充至保护层表面以上，再采用填缝料填缝至比磨耗层表面略低的位置，填缝厚度应大于20mm，见图F.0.1-1与图F.0.1-2。

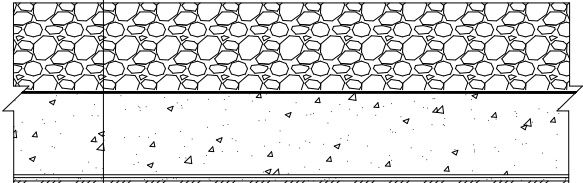

图 F.0.1-1 桥面铺装边部接缝构造
图 F.0.1-2 边缘排水处理细节

F.0.2 桥面铺装与未设置泄水井的路缘或其它构造物接触的部位应在铺装前预先粘贴贴缝条（见图 F.0.1-2），依靠混合料的温度将其融化，或在摊铺时预留接缝，填充填缝料。

条文说明

桥面构造物主要指路缘石、雨水井、防撞栏底座等。构造物与沥青铺装结构层之间

接缝处理质量是否良好直接影响铺装结构层的使用寿命。工程实践表明，需要碾压的桥面铺装边缘部位的压实度一般很难保证，特别是行车道边缘设置了雨水井的情况，导致铺装结构层边缘部位容易渗水。

一般情况下，采用填缝料和贴缝条进行接缝处理，采用螺旋排水管排除有可能存在的层间水，可根据实际情况调整。

附录 G 浇注式沥青混合料刘埃尔流动性试验方法

G.1 目的与适用范围

G.1.1 本方法适用于测定浇注式沥青混合料的刘埃尔流动性，以判定其施工和易性。可用于施工现场和试验室条件下，浇注式沥青混合料的配合比设计及质量控制。

G.2 试验仪具

G.2.1 刘埃尔流动性试验料桶：用于装浇注式沥青混合料，尺寸见图 G.2.1 中 a) 图所示；

a) 料桶
b) 支架
图 G.2.1 刘埃尔流动性试验设备

G.2.2 支架：用于固定落锤，尺寸见图 G.2.1 中 b）图所示；

G.2.3 落锤：铜制，质量为 $ 995 \pm 1 \, g $，其形状和尺寸见图 G.2.1 中 c）图所示。

G.2.4 温度计：量程 0～300℃，分度值 1℃，用于测量混合料的温度。

G.2.5 秒表：分度值 0.1s，用以记录落锤下落时间。

G.3 试验步骤

G.3.1 混合料的拌和应符合下列规定：

将按规定温度（240±2℃）烘干后的各种规格矿料投入搅拌锅并加入沥青后搅拌均匀6min后，放入加热后的矿粉，再搅拌40～50min，拌和温度控制为220～250℃。

G.3.2 试验过程应符合下列规定：

1 将落锤加热至与待测浇注式沥青混合料温度相差 $ \leqslant5^{\circ}\mathrm{C} $。

2 将拌和好的试样沿桶的边沿注入桶内，达到试样的目标温度后（试样注入后，试样顶面距桶底距离应控制于 18～26cm 范围内）。将支架立于桶的边沿，预热的落锤通过支架的导孔垂直置于试样表面的正中央。

2 放下落锤，记录落锤上两个刻度线通过导孔的时间间隔，即为该混合料的刘埃尔流动性，同时记录试样此时的温度。

3 测出 $ 230 \sim 240^{\circ}C $ 范围内的刘埃尔流动性，精确到 0.1s。

4 施工时刘埃尔流动性的测试对象为现场取样的混合料，应记录混合料的温度和该温度下的刘埃尔流动性。

G.4 试验报告

G.4.1 当试验温度超过 230~240℃范围，所测试结果无效，应重新拌制混合料测试；仅在在要求试验温度范围，测试得到的刘埃尔流动性为有效值。

G.4.2 在试验报告中注明沥青混合料的类型、试验温度及测定的刘埃尔流动性。

条文说明

本方法参照日本道路协会 2007 年版《铺装调查·试验法便览》3-1-C002 编写。

附录 H 浇注式沥青混合料配合比设计方法

H.1 一般规定

H.1.1 本方法适用于浇注式沥青混合料目标配合比设计。现场生产配合比设计也可按照本方法进行，但在此基础上应通过试拌和试铺阶段，才能最终完成配合比设计。

H.1.2 浇注式沥青混合料配合比设计要求和试验方法应符合本规范表 5.2.1、表 5.2.2-1 和表 5.2.2-2 的规定。混合料拌和应模拟实际生产情况采用小型沥青混合料拌和机进行，配合比设计流程见图 H.1.2。

H.1.3 浇注式沥青混合料配合比设计采用刘埃尔流动性、贯入度及贯入度增量作为控制指标，并通过低温弯曲试验检验其抗裂能力。

图 H.1.2 浇注式沥青混合料配合比设计流程

H.2 材料要求

H.2.1 浇注式沥青混合料用原材料应满足本规范的要求。

H.3 矿料级配设计

H.3.1 利用各种矿料的筛分级配计算浇注式沥青混合料的配合比例。

H.3.2 合成的级配曲线应接近连续，不得有过多的犬牙交错。经过调整，仍有两个以上的筛孔超过级配范围时，应对原材料进行调整或更换原材料重新进行设计。

H.3.3 在表 5.2.1 要求的级配范围内，调整各种矿料比例设计 3 组不同粗细的初试级配。

H.3.4 依据以往工程经验预估油石比，并采用预估油石比拌合，测试刘埃尔流动性、贯入度和贯入度增量，以贯入度和贯入度增量最小的级配作为初选级配；当3组级配均不能满足要求时，需从H.3.1重新调整级配。

H.4 沥青设计用量确定

H.4.1 采用初选级配，以预估油石比为中值，按±0.2%变化，取5个不同的油石比计算配合比，用小型机械拌和浇注式沥青混合料，按规定的试验方法测定刘埃尔流动性、贯入度及贯入度增量。

H.4.2 列出各种油石比下浇注式沥青混合料对应的刘埃尔流动性、贯入度及贯入度增量，对照本规范第 5.2.2 条中的技术要求，确定满足刘埃尔流动性、贯入度及贯入度增量要求的油石比。

H.5 配合比设计检验

H.5.1 低温弯曲性能检验：利用确定的油石比和集料配合比拌和浇注式沥青混合料，制作弯曲试件并按本规范及现行《公路工程沥青及沥青混合料试验规程》（JTG E20）中相关方法进行低温弯曲试验。当低温弯曲应变不符合表 5.2.2-2 的要求时，应重新进行级配和油石比的设计。

H.6 配合比设计报告

H.6.1 确定目标配合比后，应及时出具配合比设计报告。

H.6.2 配合比设计报告应包括级配范围选择说明、材料品种选择与原材料质量试验结果、矿料级配、最佳油石比及配合比设计检验结果等。试验报告的矿料级配曲线应按《公路沥青路面施工技术规范》（JTG F40）中规定的方法绘制。

H.6.3 报告中宜同时列出其他油石比条件下的各项试验结果。在满足技术指标的前提下尽量采用较小油石比，以提高高温抗车辙性能。

条文说明

德国浇注式沥青混合料配合比设计方法较简单，主要用贯入度及贯入度增量评价混合料性能，考虑到德国气温较低，油石比普遍较高，因此未完全引用德国的方法。目前日本形成的浇注式沥青混合料的设计方法主要是通过测试混合料刘埃尔流动性、热稳定性等各个方面的使用性能，最后进行综合评价，选出最佳性能下的配合比。本规范借鉴德国、日本等国家提出的浇注式沥青混合料配合比设计方法，同时结合浇注式沥青混合料特性制定本设计方法。

附录 J 浇注式沥青混合料贯入度试验方法

J.1 目的与适用范围

J.1.1 本方法适用于在试验室条件下测定浇注式沥青混合料贯入度及贯入度增量，以判定浇注式沥青混合料高温稳定性。

J.2 试验仪具

J.2.1 试模： $ 70.7mm\times70.7mm\times70.7\pm1mm $ 的钢制试模数个。

J.2.2 贯入度试验仪器，见图 J.2.2 所示。

图 J.2.2 贯入度试验仪器

1 加载砝码及贯入杆：总荷载为 $ 52.5 \pm 1 \, kgf $ （ $ 515.0 \pm 9.81 \, N $）。

2 贯入杆：钢制，直径为 $ 25.2 \, mm $，底面平整光滑。

3 百分表：用于测量贯入量。

4 恒温水浴控制器件：提供温度恒定的水浴。

J.2.3 温度计：量程 0～100℃ 温度计 1 支，分度值 1℃。

J.3 方法和步骤

J.3.1 试件制作应符合下列规定：

1 按规定的温度及时间拌和浇注式沥青混合料。

2 将拌和好的混合料均匀地注入试模，注入后在试模四周人工插捣以保证试件密实，严禁插捣试模中间。插捣后如有多余的混合料将其刮除，使试模内混合料顶部的中间部分稍凸出，并轻轻敲打表面，确保冷却后表面平整。整个过程中不得抖动试模。

3 进行测试前试件在常温条件放置时间不应少于 48h 进行测试，最长放置时间不得超过一周。

J.3.2 试验步骤过程应符合下列规定：

1 将按规定方法养生的试件脱模，试样的侧面作为测试面并重新装入试模中；

2 将试模和试件一起放入预先设定温度的水浴中保温 60min，试验温度可设置为 50℃、55℃、60℃；

3 将贯入杆垂直下伸到试件表面的中央，并使其与试件表面接触；

4 放下贯入杆的同时按动秒表开始计时，初加荷载为 $ 2.5 \, kgf $ （24.5N）（为贯入杆和承重平台的重量），读取 $ 10 \, min $ 时百分表的读数，精确到 $ 0.01 \, mm $;

5 固定贯入杆，将该荷载下 10min 时的百分表读数调整为零，在没有冲击力的情况下，将 50kgf（490.5N）的荷重砝码放在承重台上，记录 1min，2min，3min，5min，10min，20min，30min 和 60min 时百分表的读数，精确到 0.01mm。

6 30min 时的读数为该试件的贯入度，60min 时的读数与 30min 时的读数之差为贯入度增量。

J.5 试验报告

J.5.1 同一批试件室内平行试验不得少于 5 个，现场取样试验不得少于 3 个。当同一批试件中某个测定值与平均值之差大于标准差的 k 倍时，该测定值应予以舍弃，并以其余测定值的平均值作为试验结果。试件数目为 3、4、5、6 个时，k 值分别为 1.15、1.46、1.67、1.82。

J.5.2 应在报告中注明混合料的类型、试验温度及 1min、2min、3min、5min、10min、20min、30min 和 60min 的读数，计算并列出贯入度及贯入度增量。

条文说明

本方法参照日本道路协会 2007 年版《铺装调查·试验法便览》3-1-C001 编写。

附录 K 环氧沥青混合料配合比设计方法

K.1 一般规定

K.1.1 本方法适用于环氧沥青混合料目标配合比设计，现场生产配合比设计也可按照本方法进行，但在此基础上应通过试拌和试铺阶段，才能最终完成配合比设计。

K.1.2 环氧沥青混合料配合比设计要求和试验方法应符合本规范表 5.3.1 和表 5.3.2 中的规定。混合料拌和应模拟实际生产情况进行，配合比设计流程见图 K.1.2。

图 K.1.2 环氧沥青混合料配合比设计流程

K.1.3 环氧沥青混合料配合比设计采用动稳定度、劈裂强度比和低温弯曲应变作为控

制指标。

K.2 材料要求

K.2.1 环氧沥青混合料用集料应满足本规范要求。

K.3 矿料级配设计

K.3.1 在级配范围内设计 3 组不同配合比，分别位于级配范围内的上方、中值及下方。

K.3.2 合成的级配曲线不得有太多的锯齿形交错，且0.3～0.6mm范围内不出现“驼峰”。当反复调整仍不能达到要求时，应对原材料进行调整或更换原材料重新进行设计。

K.3.3 根据经验选择适宜的油石比，分别制作马歇尔试件，测定空隙率，初选一组满足或接近设计要求的级配作为设计级配。

K.4 沥青设计用量确定

K.4.1 以预估的油石比为中值，按 0.2% 间隔变化，取 5 个不同的油石比在规定的温度下拌和环氧沥青混合料，采用双面各击实 50 次的方法成型马歇尔试件。对温拌环氧沥青混合料，同一油石比下成型的试件分为两组，一组为固化试件，另一组为未固化试件。

K.4.2 将试件连同试模一起，置于已达到恒温的烘箱中进行固化养生；养生温度及养生时间应符合本规范 5.3.2 条中的规定。

K.4.3 测定环氧沥青混合料马歇尔试件的体积参数。

K.4.4 进行马歇尔试验，测定马歇尔稳定度和流值。温拌环氧沥青混合料需同时测定固化试件和未固化试件。

K.4.5 对照本规范表 5.3.2，确定满足环氧沥青混合料技术要求的油石比范围，确定混合料的最佳油石比。

K.5 混合料性能检验

K.5.1 利用确定的矿料级配和最佳油石比制作试件，进行高温抗车辙试验、冻融劈裂试验、低温弯曲试验，当试验结果不符合要求时，应重新对矿料级配或油石比进行设计。

K.6 配合比设计报告

K.6.1 确定目标配合比后，应及时出具配合比设计报告。

K.6.2 配合比设计报告应包括级配范围选择说明、材料品种选择与原材料质量试验结果、矿料级配、最佳油石比及各项体积指标、配合比设计检验结果等。试验报告的矿料级配曲线应按现行《公路沥青路面施工技术规范》（JTG F40）中规定的方法绘制。

附录 L 露点温度查对表

表 L 露点温度查对表
环境温度(℃)相对湿度
20%30%40%50%60%70%80%90%
5——————1.83.5
6——————2.84.5
7—————1.93.85.5
8—————2.94.86.5
9————1.63.85.77.4
10————2.64.86.78.4
11————3.55.77.79.4
12———1.94.56.78.710.4
13———2.85.47.79.611.4
14———3.76.48.610.612.4
15——1.54.77.39.611.613.4
16——2.45.68.210.512.614.4
17——3.36.59.211.513.515.3
18——4.27.410.112.414.516.3
19—1.05.18.411.113.416.418.3
20—1.96.09.312.014.416.418.3
21—2.86.910.212.915.317.419.3
22—3.67.811.013.916.318.420.3
23—4.68.712.014.817.219.421.3
24—5.49.612.915.818.220.322.3
250.56.210.513.916.719.221.323.2
261.37.111.414.817.620.222.324.2
272.18.012.315.718.621.223.325.2
283.08.813.216.619.522.024.226.2
293.89.714.017.520.423.025.227.2

本规范用词用语说明

1 本规范执行严格程度的用词，采用下列写法：

1）表示很严格，非这样做不可的用词，正面词采用“必须”，反面词采用“严禁”；

2）表示严格，在正常情况下均应这样做的用词，正面词采用“应”，反面词采用“不应”或“不得”；

3）表示允许稍有选择，在条件许可时首先应这样做的用词，正面词采用“宜”，反面词采用“不宜”；

4）表示有选择，在一定条件下可以这样做的用词，采用“可”。

2 引用标准的用语采用下列写法：

1）在标准总则中表述与相关标准的关系时，采用“除应符合本规范的规定外，尚应符合国家和行业现行有关标准的规定”。

2）在标准条文及其他规定中，当引用的标准为国家标准和行业标准时，表述为“应符合《××××××》(×××)的有关规定”。

3）当引用本标准中的其他规定时，表述为“应符合本规范第×章的有关规定”、“应符合本规范第××节的有关规定”、“应符合本规范第××条的有关规定”或“应按本规范第××条的有关规定执行”。
