公路桥梁板式橡胶支座

1 范围

本标准规定了公路桥梁板式橡胶支座的产品分类、结构及型号、技术要求、试验方法、检验规则，以及标志、包装、运输和储存等要求。

本标准适用于承载力小于 \(5000 \, kN\) 的公路桥梁板式橡胶支座的生产、检验和使用。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 528 硫化橡胶或热塑性橡胶 拉伸应力应变性能的测定

GB/T 699 优质碳素结构钢

GB/T 700 碳素结构钢

GB/T 3077 合金结构钢

GB/T 3274 碳素结构钢和低合金结构钢热轧钢板和钢带

GB/T 1682 硫化橡胶 低温脆性的测定 单试样法

GB/T 3280 不锈钢冷轧钢板和钢带

GB/T 3512 硫化橡胶或热塑性橡胶 热空气加速老化和耐热试验

GB/T 6031 硫化橡胶或热塑性橡胶 硬度的测定(10 IRID ~ 100 IRID)

GB/T 7759.1 硫化橡胶或热塑性橡胶压缩永久变形的测定 第1部分：在常温及高温条件下

GB/T 11211 硫化橡胶或热塑性橡胶 与金属粘合强度的测定 二板法

GB/T 7762 硫化橡胶或热塑性橡胶 耐臭氧龟裂 静态拉伸试

HG/T 2198 硫化橡胶物理试验方法的一般要求

HG/T 2502 5201 硅脂

JB/T 5943 工程机械焊接件通用技术条件

JJG 139 拉力、压力和万能试验机检定规程

JT/T 901 桥梁支座用高分子材料滑板

3 术语、定义和符号

3.1 术语和定义

下列术语和定义适用于本文件。

3.1.1

板式橡胶支座 laminated bearings

由两层以上加劲钢板和橡胶组成，且钢板应全部包在橡胶体内形成的支座。

3.1.2

滑板橡胶支座 laminated bearings with PTFE or M-PTFE sheet bonded to the elastomer

由板式橡胶支座、滑板（通过热硫化与板式橡胶支座粘接）、镜面不锈钢板、上下钢板、锚固螺栓等组成，并能适应梁体位移的支座。

3.1.3

形状系数 shape coefficient

公路桥梁板式橡胶支座中单层橡胶层的有效承载面积与其自由侧表面积的比值。

3.1.4

有效尺寸 effective size

公路桥梁板式橡胶支座内部加劲钢板边长(或直径)。

3.1.5

改性聚四氟乙烯滑板 M-PTFE sheet

通过添加纳米级的填充剂与聚四氟乙烯充分混合后模压、烧结而成的滑板，具有优良的摩擦与磨耗性能。

3.2 符号

下列符号适用于本文件。

\(A_{0}\)——有效面积，支座有效尺寸对应的平面面积，单位为平方毫米 \((\mathrm{mm}^{2})\)；

\(a_{1}\)——滑板橡胶支座上、下钢板顺桥向尺寸，单位为毫米(mm)；

\(a_{2}\)——滑板橡胶支座锚固螺栓顺桥向间距，单位为毫米(mm)；

\(b_{1}\)——滑板橡胶支座上、下钢板横桥向尺寸，单位为毫米(mm)；

\(b_{2}\)——滑板橡胶支座锚固螺栓横桥向间距，单位为毫米(mm)；

\(d\)——圆形支座直径，单位为毫米(mm);

\(d_{0}\)——圆形支座加劲钢板直径，单位为毫米(mm)；

\(E\)——支座抗压弹性模量，单位为兆帕(MPa);

\(E_{b}\)——支座橡胶弹性体体积模量，单位为兆帕(MPa)；

\(E_{1}\)——支座实测抗压弹性模量，单位为兆帕(MPa)；

\(G\)——支座抗剪弹性模量，单位为兆帕(MPa);

\(G_{1}\)——支座实测抗剪弹性模量，单位为兆帕(MPa)；

\(G_{2}\)——支座实测老化后抗剪弹性模量，单位为兆帕(MPa)；

\(h\)——滑板橡胶支座组装总高度，单位为毫米(mm);

\(l_{a}\)——矩形支座短边尺寸，单位为毫米(mm)；

\(l_{b}\)——矩形支座长边尺寸，单位为毫米(mm)；

\(l_{0a}\)——矩形支座加劲钢板短边尺寸，单位为毫米(mm)；

\(l_{0b}\)——矩形支座加劲钢板长边尺寸，单位为毫米(mm)；

\(\Delta l_{1}\)——不计制动力时最大位移量，单位为毫米(mm)；

\(\Delta l_{2}\)——计入制动力时最大位移量，单位为毫米(mm)；

\(\Delta l_{3}\)——滑板支座顺桥向位移量，单位为毫米(mm)；

\(\Delta l_{4}\)——滑板支座横桥向位移量，单位为毫米(mm)；

\(R_{a}\)——不锈钢板表面粗糙度，单位为微米（ \(\mu m\)）；

\(R_{ck}\)——支座最大承压力，单位为千牛(kN)；

\(R_{Gk}\)——抗滑最小承压力.单位为千牛(kN);

\(S\)——支座形状系数；

\(t\)——支座总厚度，单位为毫米(mm);

\(t_{e}\)——橡胶层总厚度，单位为毫米(mm);

\(t_{f}\)——滑板厚度，单位为毫米(mm);

\(t_{0}\)——单层钢板厚度，单位为毫米(mm);

\(t_{1}\)——中间单层橡胶厚度，单位为毫米(mm);

\(\tan\theta\)——允许转角正切值。

4 分类、结构、规格和型号

4.1 分类

4.1.1 公路桥梁板式橡胶支座(以下简称“支座”)按结构形式分为：

a）普通板式橡胶支座：

1）矩形板式橡胶支座，代号 J；

2）圆形板式橡胶支座，代号 Y。

b) 滑板橡胶支座：

1）矩形滑板橡胶支座，代号 JH；

2）圆形滑板橡胶支座，代号 YH。

4.1.2 按支座适用温度分为：

a）常温型橡胶支座，适用温度为 \(-25^{\circ}C \sim 60^{\circ}C\)，采用氯丁橡胶生产，代号 CR；

b）耐寒型橡胶支座，适用温度为 \(-40^{\circ}C\)~ \(60^{\circ}C\)，采用天然橡胶生产，代号NR。

4.2 结构

4.2.1 普通板式橡胶支座

普通板式橡胶支座结构示意见图1、图2。

说明：

1——加劲钢板；

2——橡胶层。

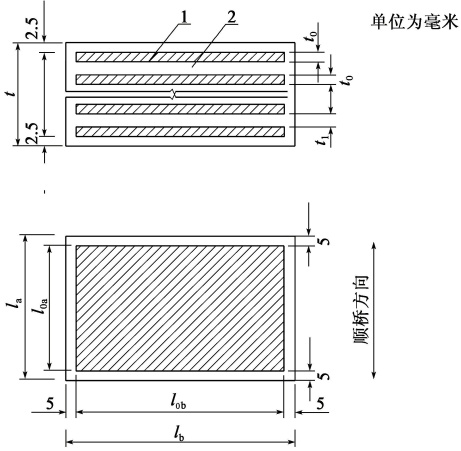

图 1 矩形板式橡胶支座结构示意

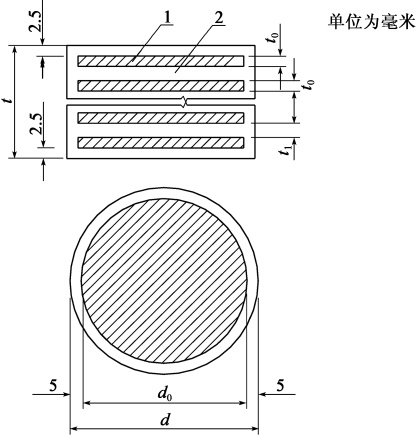

图 2 圆形板式橡胶支座结构示意

4.2.2 滑板橡胶支座

滑板橡胶支座结构示意见图3、图4。

说明：

1——上钢板； 5——防尘罩；

2——不锈钢板； 6——下钢板；

3——滑板； 7——支座垫石；

4——预埋钢板；8——锚固螺栓。

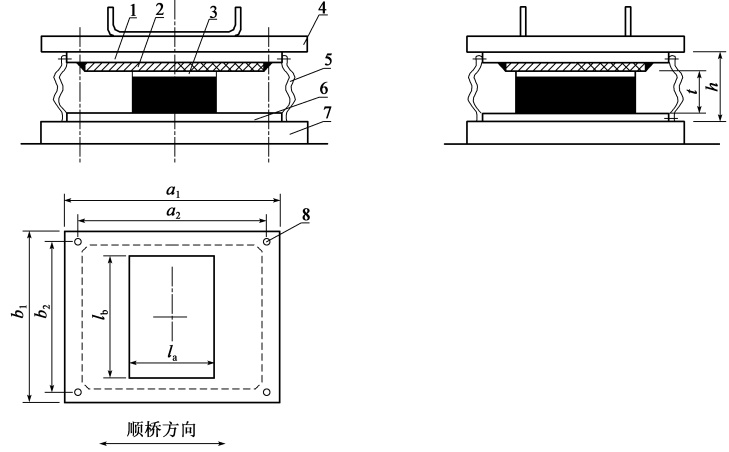

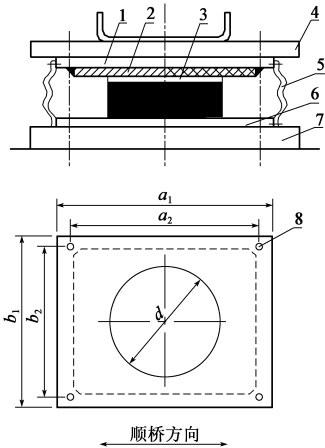

图 3 矩形滑板橡胶支座结构示意

说明：

1——上钢板； 5——防尘罩；

2——不锈钢板； 6——下钢板；

3——滑板； 7——支座垫石；

4——预埋钢板；8——锚固螺栓。

图 4 圆形滑板橡胶支座结构示意

4.3 型号

支座型号表示方法见图 5。

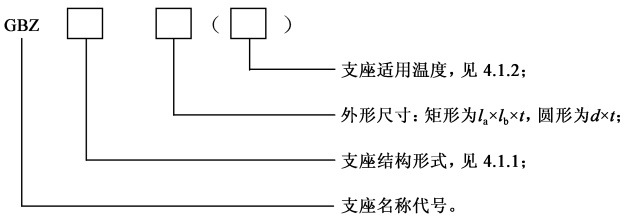

图 5 支座型号表示方法

示例 1:

公路桥梁普通矩形橡胶支座，常温型，采用氯丁橡胶，支座平面尺寸为 \(300mm \times 400mm\)，总厚度 47mm，表示为：GBZJ300 \(\times\) 400 \(\times\) 47（CR）。

示例 2:

公路桥梁圆形滑板橡胶支座，耐寒型，采用天然橡胶，支座直径为 300mm，总厚度 54mm，表示为：GBZYH300 × 54 (NR)。

4.4 规格

支座规格系列见附录 B。

5 技术要求

5.1 一般要求

5.1.1 支座最小含胶量不应低于橡胶质量的 55%，不得使用任何再生胶或粉碎的硫化橡胶。

5.1.2 正常情况下支座设计使用寿命不应低于15年。

5.2 外观

支座外观应满足表1的要求。

表1 外观要求

名称	成品质量标准
气泡、杂质	总面积不应超过支座平面面积的0.1%，且每一处面积不应大于 50mm²，最大深度不应超过2mm
凹凸不平	当支座平面面积小于 0.15m²时，不应多于两处；面积大于 0.15m²时，不应多于四处；且每处凹凸高度不应超过0.5mm，面积不应超过 6mm²
四侧面裂纹、钢板外露	不允许
掉块、崩裂、机械损伤	不允许
钢板与橡胶粘接处开裂或剥离	不允许
滑板表面	应光滑、平整，不应有裂纹、气泡、分层和机械损伤。不允许有划痕、碰伤、敲击痕迹
支座表面平整度	a)普通支座：表面不平整度应不大于平面最大长度的0.4%；b)滑板支座：表面不平整度应不大于滑板平面最大长度的0.2%
滑板与支座粘贴错位	不应超过橡胶支座短边或直径尺寸的0.5‰

5.3 材料

5.3.1 橡胶

5.3.1.1 橡胶材料物理性能应满足表2的要求。

表 2 橡胶材料物理性能要求

技术指标	氯丁橡胶（适用于-25℃~60℃）	天然橡胶（适用于-40℃~60℃）
硬度(IRHD)	60 ± 5	60 ± 5
拉伸强度(MPa)	≥17	≥18
拉断伸长率(%)	≥400	≥450

表2(续)

技术指标		氯丁橡胶(适用于-25°C~60°C)	天然橡胶(适用于-40°C~60°C)
脆性温度(°C)		≤-40	≤-50
恒定压缩永久变形(70°C×24h)(%)		≤15	≤30
耐臭氧老化(20%伸长,40°C×96h)	臭氧浓度	100pphm	25pphm
	外观	无龟裂	无龟裂
热空气老化试验(与未老化前数值相比发生的最大变化)	试验条件(°C×h)	100×70	70×168
	拉伸强度(%)	-15	-15
	扯断伸长(%)	-40	-20
	硬度变化(IRHD)	0~+10	-5~+10
橡胶与钢板黏结剥离强度(kN/m)		>10	>10
滑板与橡胶剥离强度(kN/m)		>7	>7

5.3.1.2 支座橡胶侧面保护层厚度不应小于 5mm，顶、底面保护层厚度不应小于 2.5mm；加劲钢板之间橡胶层厚度不应小于 5mm。

5.3.2 加劲钢板

5.3.2.1 加劲钢板应采用 Q235C 及以上等级钢板，其性能应符合 GB/T 3274 的规定。

5.3.2.2 同一支座中应使用相同厚度加劲钢板，不应使用拼接钢板，加劲钢板厚度不应小于2mm。

5.3.2.3 钢板加工时，应除锈、去油污、去除毛刺，以免产生应力集中。加劲钢板表面不应有结疤、裂纹、折叠、夹杂、气泡和氧化铁皮压入等缺陷。

5.3.3 不锈钢板

5.3.3.1 应采用06Cr17Ni12Mo2或06Cr19Ni13Mo3或06Cr19Ni11Ti牌号的镜面加工不锈钢板，沿海桥梁和跨海桥梁支座不锈钢板应采用022Cr17Ni12Mo2或022Cr19Ni13Mo3镜面不锈钢板，其性能应符合GB/T 3280的规定。

5.3.3.2 不锈钢板厚度应满足表3的要求。

表 3 不锈钢板厚度

单位为毫米

矩形支座		圆形支座
长边 lb	厚度 tb	直径 d	厚度 tb
≤500	2	≤500	2
>500	3	>500	3

5.3.3.3 不锈钢板表面粗糙度( \(R_a\))应小于0.8μm，表面硬度应为HV150～HV200，表面平面度最大偏差不应大于 \(l_b\)或 \(d\)的0.03%。

5.3.3.4 不锈钢板应与支座上钢板焊接固定。

5.3.4 上、下钢板

5.3.4.1 支座上、下钢板应在除锈后进行涂装。

5.3.4.2 支座上、下钢板需与不锈钢焊接时，钢板强度不宜低于 Q235C，材质应满足 GB/T 700 的有关要求。滑板支座的不锈钢板与支座上钢板应焊接可靠。焊接质量应符合 JB/T 5943 的规定。

5.3.4.3 支座上、下钢板尺寸见表 B.5、表 B.6。

5.3.5 锚栓

锚栓材料的化学成分和力学性能应符合 GB/T 699、GB/T 700 和 GB/T 3077 的有关规定。

5.3.6 滑板

5.3.6.1 滑板应采用聚四氟乙烯滑板或改性聚四氟乙烯滑板，其性能应符合 JT/T 901 的规定。

5.3.6.2 滑板最小厚度应满足表4的要求。

表 4 滑板最小厚度要求

单位为毫米

矩形支座		圆形支座
长边 lb	厚度 tf	直径d	厚度 tf
≤500	2	≤500	2
>500	3	>500	3

5.3.7 硅脂

5.3.7.1 应采用 5201-2 硅脂。材料性能应符合 HG/T 2502 中一等品的规定。

5.3.7.2 经检验，应保证在支座使用范围内不干涸，不应有害于滑移面材料，并应具有良好的抗臭氧、防腐蚀和防水性能，且不应含有机械杂质。

5.3.8 黏结剂

黏结剂应具有不可溶和热固性,其质量应稳定,粘接橡胶与钢板、滑板与橡胶的剥离强度应满足表2的要求。

5.3.9 防尘罩

防尘罩可用橡胶片或纤维布制成，并应确保支座位移满足要求。

5.4 力学性能

5.4.1 支座使用阶段平均压应力 \(\sigma_{c}\) 为 10MPa。当支座形状系数小于 7 时， \(\sigma_{c}\) 为 8MPa。

5.4.2 橡胶硬度为 60 IRHD 时的支座抗剪弹性模量见表 5。

表 5 支座抗剪弹性模量

单位为兆帕

环境(温度)	支座抗剪弹性模量G
常温	1.0
寒冷地区	1.2
严寒地区	1.5
温度低于-25℃	2.0

5.4.3 支座橡胶弹性体体积模量 \(E_{b}\) 为 2000 MPa。

5.4.4 普通橡胶支座与混凝土接触时，摩擦系数 \(\mu\) 为 0.3；与钢板接触时，摩擦系数 \(\mu\) 为 0.2。有实测资料时,也可按实测资料采用。

5.4.5 支座剪切角 \(\alpha\) 正切值, 当不计制动力时应小于或等于 0.5, 当计入制动力时应小于或等于 0.7。

5.4.6 支座力学性能应满足表6的要求。

表 6 支座力学性能要求

项目	指标
极限抗压强度 Rᵤ(MPa)	≥70
实测抗压弹性模量 E₁(MPa)	E±E×20%
实测抗剪弹性模量 G₁ (MPa)	G±G×15%
实测老化后抗剪弹性模量 G₂ (MPa)	G₁±G×15%
抗剪黏结性能( τ = 2MPa 时)	无橡胶开裂和脱胶现象
实测转角正切值 tanθ	混凝土桥 ≥ 1/300
	钢桥 ≥ 1/500
实测滑板与不锈钢板表面摩擦系数 μf (加硅脂时)	≤0.03

5.4.7 支座抗压弹性模量(E)应按式(1)计算。

\[E=5.4G S^{2} \tag{1}\]

式中：E——支座抗压弹性模量，单位为兆帕(MPa)；

\(G\)——支座抗剪弹性模量，一般取值 1.0，单位为兆帕(MPa)；

\(S\)——支座形状系数，应在5~12范围内，矩形支座按式(2)计算，圆形支座按式(3)计算；

\[ S=\frac{l_{0a}\cdot l_{0b}}{2t_{1}(l_{0a}+l_{0b})} \qquad{\color{white}(2)}S=\frac{d_{0}}{4t_{1}} \qquad{\color{white}(3)} \]

\(l_{0a}\)——矩形加劲钢板短边尺寸，单位为毫米(mm)；

\(l_{0b}\)——矩形加劲钢板长边尺寸，单位为毫米(mm)；

\(t_{1}\)——支座中间单层橡胶片厚度，单位为毫米(mm)；

\(d_{0}\)——圆形加劲钢板直径，单位为毫米(mm)。

5.5 工艺要求

5.5.1 支座平面尺寸允许偏差应满足表7的要求。

表 7 支座平面尺寸允许偏差

单位为毫米

矩形		圆形
边长 lb	允许偏差	直径 d	允许偏差
lb ≤ 300	+2,0	d ≤ 300	+2,0
300 b ≤ 500	+4,0	300	+4,0
lb >500	+5,0	d >500	+5,0

5.5.2 支座厚度尺寸允许偏差应满足表8的要求。

表 8 支座厚度尺寸允许偏差

单位为毫米

矩形		圆形
厚度t	允许偏差	厚度t	允许偏差
t≤49	+1,0	t≤49	+1,0
49<t≤100	+2,0	49<t≤100	+2,0
100<t≤150	+3,0	100<t≤150	+3,0
t>150	+4,0	t>150	+4,0

表 9 支座内部质量要求

名称	允许偏差
锯开后胶层厚度	胶层厚度应均匀, t₁为5mm或8mm时,其允许偏差为 ±0.4mm ； t₁ 为11mm时,其允许偏差为 ±0.7mm; t₁为15mm时,其允许偏差为 ±1.0mm ；上、下保护层厚度允许偏差为 (+0.5mm,0mm)
钢板与橡胶黏结	钢板与橡胶黏结应牢固,且无离层现象,其平面尺寸允许偏差为 ±1mm

5.5.4 滑板橡胶支座应配套提供，并进行整体组装。

5.5.5 凡待组装的零部件，应有工厂质检部门的合格标记。

5.5.6 组装时，滑板橡胶支座表面和不锈钢板表面应用丙酮或酒精擦洗干净后，注满5201-2硅脂润滑。

5.5.7 滑板橡胶支座外露表面应平整、美观，组装后滑板橡胶支座公差应符合设计图纸要求。应用螺栓或短钢筋临时固定，钢件表面部分应进行有效防护，同时应标明支座中心位置。

5.5.8 滑板橡胶支座应设置防尘罩，构造要便于装拆。

6 试验方法

6.1 外观

支座外观应用目测及手感方法或量具逐块进行检查。

6.2 材料

6.2.1 橡胶

6.2.1.1 硬度试验应按 GB/T 6031 的规定进行。

6.2.1.2 拉伸强度、拉断伸长率测定应按 HG/T 2198、GB/T 528 的规定进行，采用Ⅰ型试样。

6.2.1.3 脆性温度试验应按 GB/T 1682 的规定进行。

6.2.1.4 恒定压缩永久变形测定应按 GB/T 7759.1 的规定进行，采用 A 型试样。

6.2.1.5 热空气老化试验应按 GB/T 3512 的规定进行。

6.2.1.6 耐臭氧老化试验应按 GB/T 7762 的规定进行。

6.2.1.7 橡胶与钢板或滑板粘接的剥离强度的测定应按 GB/T 11211 的规定进行。

6.2.2 滑板

聚四氟乙烯滑板和改性聚四氟乙烯滑板的相对密度、拉伸强度、断裂伸长率和摩擦系数测定应按JT/T 901 的规定进行。

6.3 力学性能

支座成品力学性能试验应按附录 A 的要求进行。

6.4 工艺

6.4.1 支座外形尺寸应采用钢直尺测量，厚度应采用游标卡尺或量规测量。

6.4.2 对圆形支座，应在两个垂直交叉的位置测量其直径值，见图6a）。

6.4.3 对矩形支座，应在每边的两个不同位置测量边长值，见图6b）。

a)圆形支座

b)矩形支座

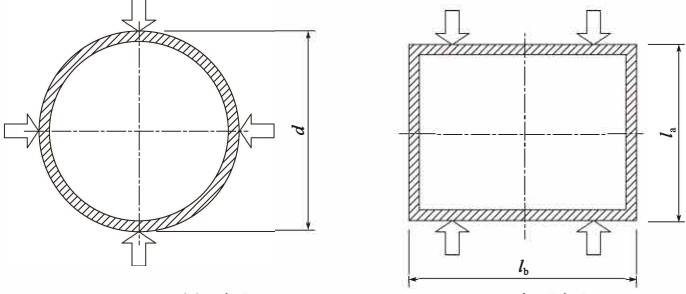

图 6 平面尺寸的测量

6.5 内部质量

6.5.1 支座内部质量试验应进行解剖，抽取一块橡胶层数大于三层的支座，将其沿中心部位垂直锯开，从中间胶层取样，测量胶层厚度，观察钢板与橡胶黏结情况。

6.5.2 支座剥离胶层后测定橡胶性能，与表2规定相比，拉伸强度下降不应大于15%，拉断伸长率下降不应大于20%。

7 检验规则

7.1 检验分类

支座检验分为出厂检验和型式检验。

7.2 检验项目

支座型式检验和出厂检验项目见表 10。

表 10 支座型式检验和出厂检验项目

序号	检验项目	技术要求	试验方法	型式检验	出厂检验
1	外观	5.2	6.1	+	+
2	支座抗压弹性模量	5.4.6	A.4.1	+	+
3	支座抗剪弹性模量	5.4.6	A.4.2	+	+

表 10(续)

序号	检验项目	技术要求	试验方法	型式检验	出厂检验
4	支座抗剪黏结性	5.4.6	A.4.3	+	+
5	支座抗剪老化	5.4.6	A.4.4	+	+
6	滑板与不锈钢板摩擦系数	5.4.6	A.4.5	+	-
7	容许转角	5.4.6	A.4.6	+	-
8	支座极限抗压强度	5.4.6	A.4.7	+	+
9	支座平面尺寸、厚度	5.5.1、5.5.2	6.4	+	+
10	支座内部质量	5.5.3	6.5	+	+
滑板橡胶支座不进行抗剪弹性模量检验。注：“+”为检验项目，“-”为非检验项目。

7.3 型式检验

有下列情况之一时，应进行型式检验：

a）新产品或老产品转厂生产的试制定型鉴定；

b）正常生产后，如设备、胶料配方、工艺、材料有改变，影响产品性能时；

c）正常生产时,每两年定期进行一次检验;

d）产品停产一年以上，恢复生产时；

e) 重要桥梁工程或用量较大的桥梁工程用户提出要求时；

f) 国家质量监督机构提出进行型式检验要求时。

7.4 出厂检验

7.4.1 支座出厂检验为每批产品交货前应进行的检验。

7.4.2 出厂检验应由工厂质检部门进行，确认合格后方可出厂。

7.4.3 出厂时应附有产品质量合格证明文件，并附有支座的规格、胶种、单层橡胶和钢板厚度、钢板层数、橡胶总厚度，以便使用单位验收和抽检。

7.5 判定规则

7.5.1 型式检验时，应全部项目满足要求为合格。若使用单位抽检支座成品力学性能有两项各有一块（一对）支座不合格，颁发产品许可证时，抽检支座有三项各有一块（一对）支座不合格，则可随机抽取三块（或三对）支座，若有两块（或两对）不能满足要求，则认为该批产品不合格。若有一块（或一对）支座不能满足要求，则应从该批产品中随机再抽取双倍支座，对不合格项目进行复检，若仍有一项不合格，则判定该批产品不合格。

7.5.2 出厂检验时，若有一项不合格，则应从该批产品中随机再抽取双倍支座，对不合格项目进行复检，若仍有一项不合格，则判定该批产品不合格。

8 标志、包装、运输和储存

8.1 标志

8.1.1 每个成品支座应有标志牌，其内容应包括产品名称、规格型号、设计承载力、位移。

8.1.2 支座表面应标注安装方向指示，示出“横桥向”或“纵桥向”标志。

8.2 包装

8.2.1 支座应根据分类、规格分别包装。

8.2.2 包装应牢固可靠，包装外面应注明产品名称、规格、出厂日期。

8.2.3 包装内应附有产品合格证和产品说明书。

8.2.4 产品说明书内容应包括选用要求、安装和养护要求。

8.3 运输

8.3.1 支座在运输中,应避免阳光直接暴晒、雨淋雪浸,并应保持清洁,不应与影响橡胶质量的物质相接触。

8.3.2 装卸时应避免磕碰划伤，支座应放置于平整的表面，避免压伤和机械损伤。

8.4 储存

8.4.1 储存支座的库房应干燥通风，支座应堆放整齐，保持清洁，严禁与酸、碱、油类、有机溶剂等相接触，并应距热源1m以上且不能与地面直接接触。

8.4.2 支座储存期不宜超过一年。

附 录 A

(规范性附录)

公路桥梁板式橡胶支座力学性能试验方法

A.1 试验条件

试验室标准温度应为 \(23^{\circ}C \pm 5^{\circ}C\)，且不能有腐蚀性气体及影响检测的震动源。两个不同试验室的检测结果有争议时，应将标准温度设置为 \(23^{\circ}C \pm 2^{\circ}C\) 重新试验。

A.2 试样

A.2.1 试样应满足以下要求：

a）试样尺寸应取用实样。认证机构颁发许可证时，抽取试样应满足表A.1的要求。

表A.1 抽取试样要求

单位为毫米

试样	lₐ	lb	d	t₁	t₀	胶片层数
1	200	300	250	8	3	3
2	400	450	400	11	4	5
3	600	700	600	15	5	7
注:无上述规格时,应抽取接近上述规格尺寸的支座作为试样。

b）试样技术性能应符合本标准的有关规定。

c）试样的长边、短边、直径、中间层橡胶片厚度、总厚度等，均以该类试样所属规格系列中的公称值为准。

d) 摩擦系数试验使用的不锈钢板试样应满足 5.3.3 的要求,试样为矩形且每一边应超出支座试样相应边长 100mm, 厚度不应小于 2mm, 并应焊接在一块基层钢板上。滑板橡胶支座的平面尺寸和厚度不作统一规定。

A.2.2 试验用的试样应在仓库内随机抽取,其储存条件应满足8.4的要求。凡与油及其他化学药品接触过的支座不应用作试样使用。

A.2.3 试验前应将试样直接暴露在标准温度 \(23^{\circ}C \pm 5^{\circ}C\) 下，停放 24h，以使试样内外温度一致。

A.3 检测仪器及要求

A.3.1 试验机宜具备下列功能：

a）微机控制，能自动、平稳连续加载、卸载，且无冲击和颤动现象；

b) 自动持荷(试验荷载满负荷保持时间不少于4h,且试验荷载的示值变动不应大于0.5%);

c) 自动采集数据，自动绘制应力-应变图，自动储存试验原始记录及曲线图，自动打印结果。

A.3.2 试验用承载板应具有足够的刚度,其厚度应大于其平面最大尺寸的1/2,且不能用分层垫板代替。平面尺寸应大于被测试试样的平面尺寸,在最大荷载下不应发生挠曲。

A.3.3 进行剪切试验时,其剪切试验机的水平油缸、负荷传感器的轴线应和中间钢拉板的对称轴相重合,确保被测试样水平轴向受力。

A.3.4 试验机级别为Ⅰ级，示值相对误差最大允许值为±1.0%，试验机正压力和水平力的使用宜在最大力值20%～80%范围内，其示值准确度和相关技术要求应符合JJG 139的规定。

A.3.5 测量支座试样变形量的仪表量程应满足测量支座试样变形量的需要,测量转角变形量分度值为 0.001mm, 测量竖向压缩变形量和水平位移变形量为 0.01mm, 其示值误差和相关技术要求应按相关检验规程进行检定。

A.4 支座力学性能试验

A.4.1 抗压弹性模量试验

A.4.1.1 抗压弹性模量按下列步骤进行试验：

a）将试样置于试验机的承载板上(图 A.1)，上、下承载板与支座接触面不应有油渍；对准中心，精度应小于1%的试件短边尺寸或直径。缓缓加载至压应力1.0MPa且稳压后，对承载板四角对称安置四只位移传感器，确认无误后，开始预压。

b) 预压: 将压应力以 \(0.03 \, MPa/s \sim 0.04 \, MPa/s\) 的速率连续增至平均压应力 \(\sigma\) 为 \(10 \, MPa\)，持荷 \(2 \, min\)，然后以相同速率将压应力卸至 \(1.0 \, MPa\)，持荷 \(5 \, min\)，记录初始值，绘制应力-应变图。预压三次。

c) 正式加载: 每一加载循环自 1.0 MPa 开始, 将压应力以 0.03 MPa/s ~ 0.04 MPa/s 的速率均匀加载至 4 MPa, 持荷 2 min 后, 采集支座变形值, 然后以同样速率每 2 MPa 为一级逐级加载, 每级持荷 2 min 后, 采集支座变形数据直至平均压应力 \(\sigma\) 为止, 绘制的应力-应变图应呈线性关系, 然后以同样速率卸载至压应力为 1.0 MPa。加载过程连续进行三次, 每一次间隔 10 min。

d) 以承载板四角所测变化值的平均值，作为各级荷载下试样累计竖向压缩变形 \(\Delta_{c}\)，按试样橡胶层的总厚度 \(t_{e}\) 求出在各级试验荷载作用下，试样的累计压缩应变按式(A.1)计算：

\[\begin{array}{c} \mathcal{E}_{i}=\frac{\Delta_{ci}}{t_{s}}\end{array} \tag{A.1}\]

说明：

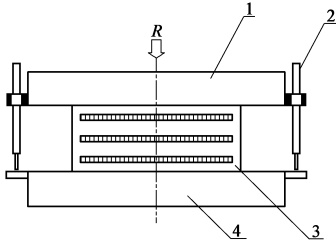

1——上承载板； 2——位移传感器； 3——支座试样； 4——下承载板。

图 A.1 压缩试验示意

A.4.1.2 试样实测抗压弹性模量按式(A.2)计算(采用支座有效面积):

\[E_{1}\;=\;\frac{\sigma_{10}\;-\;\sigma_{4}}{\varepsilon_{10}\;-\;\varepsilon_{4}} \tag{A.2}\]

式中： \(E_{1}\)——试样实测的抗压弹性模量计算值，精确至1MPa；

\(\sigma_{4}, \varepsilon_{4}\)——4MPa 级试验荷载下的压应力和累积压缩应变值；

\(\sigma_{10}, \varepsilon_{10}\)——10MPa 级试验荷载下的压应力和累积压缩应变值。

A.4.1.3 结果:每一块试样的抗压弹性模量 \(E_{1}\) 为三次加载过程所得的三个实测结果的算术平均值。但单项结果和算术平均值之间的偏差不应大于算术平均值的 3%，否则可对该试样重新复核试验一次，如果仍超过 3%，应由试验机生产厂专业人员对试验机进行检修和检定，合格后再重新进行试验。

A.4.2 抗剪弹性模量试验

A.4.2.1 抗剪弹性模量按下列步骤进行试验：

a）在试验机承载板上(图 A.2)，应使支座顺其短边方向受剪，将试样及中间钢拉板按双剪组合配置好，使试样和中间钢拉板的对称轴与试验机承载板中心轴处在同一垂直面上，精度应小于1%的试件短边尺寸。为防止出现打滑现象，应在上、下承载板和中间钢拉板上粘贴防滑摩擦板，以确保试验的准确性。

b）将压应力以0.03MPa/s~0.04MPa/s的速率连续增至平均压应力 \(\sigma\)，绘制应力-时间图，并在整个抗剪试验过程中保持不变。

c） 调整试验机的剪切试验部件，使水平油缸、负荷传感器的轴线和中间钢拉板的对称轴重合。

d) 预加水平力: 以 \(0.002 \, MPa/s \sim 0.003 \, MPa/s\) 的速率连续施加水平剪应力至剪应力 \(\tau = 1.0 \, MPa\)，持荷 5min，然后以同样速率卸载至剪应力为 \(0.1 \, MPa\)，持荷 5min，记录初始值，绘制应力-应变图。预载三次。

e) 正式加载: 每一加载循环自 \(\tau_{1}=0.1MPa\) 开始, 每级剪应力增加 0.1MPa, 持荷 1min 后, 采集支座变形数据, 至 \(\tau=1.0MPa\) 为止, 绘制的应力-应变图应呈线性关系。然后以同样速率卸载至剪应力为 0.1MPa。加载过程连续进行三次, 每一次间隔 10min。

说明：

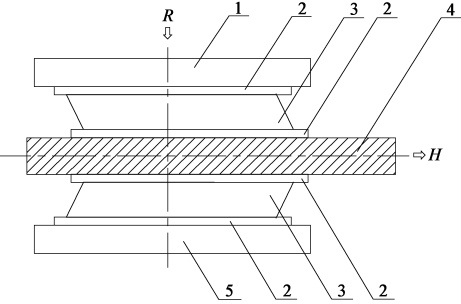

1——上承载板； 4——中间钢拉板；

2——防滑摩擦板； 5——下承载板。

3——支座试样；

图 A.2 剪切试验示意

f）在各级试验荷载作用下，试样累积剪切应变按式(A.3)计算：

\[\gamma_{i}\;=\frac{\Delta_{s}}{t_{e}} \tag{A.3}\]

式中： \(\Delta_{s}\)——各级水平荷载下位移传感器所测得试样的累积水平剪切变形，单位为兆帕（MPa）；

\(t_{e}\)——橡胶层的总厚度，单位为毫米(mm)。

A.4.2.2 试样的实测抗剪弹性模量按式(A.4)计算(采用支座平面毛面积):

\[G_{1}=\frac{\tau_{1.0}-\tau_{0.3}}{\gamma_{1.0}-\gamma_{0.3}} \tag{A.4}\]

式中： \(G_{1}\)——试样的实测抗剪弹性模量计算值，精确至1%，单位为兆帕（MPa）；

\(\tau_{1.0}, \gamma_{1.0}\)——1.0MPa 级试验荷载下的剪应力[单位为兆帕(MPa)]和累积剪切应变值；

\(\tau_{0.3}, \gamma_{0.3}\)——0.3MPa级试验荷载下的剪应力[单位为兆帕(MPa)]和累积剪切应变值。

A.4.2.3 结果：每对检验支座所组成试样的综合抗剪弹性模量 \(G_{1}\) 为该对试件三次加载所得到的三个结果的算术平均值。但各单项结果与算术平均值之间的偏差应不大于算术平均值的 3%，否则可对该试样重新复核试验一次，如果仍超过 3%，应请试验机生产厂专业人员对试验机进行检修和检定，合格后再重新进行试验。

A.4.3 抗剪黏结性能试验

整体支座抗剪黏结性能试验方法与抗剪弹性模量试验方法相同，将压应力以0.03MPa/s～0.04MPa/s的速率连续增至平均压应力σ，绘制应力-时间图，并在整个试验过程中保持不变。然后以0.002MPa/s～0.003MPa/s的速率连续施加水平力，当剪应力达到2MPa，持荷5min后，水平力以相同的速率连续卸载，在加、卸载过程中绘制应力-应变图。试验中随时观察试件受力状态及变化情况，观察水平力卸载后试样是否出现脱胶、裂纹和其他粘接缺陷。

A.4.4 抗剪老化试验

将抗剪弹性模量试验后的试样置于老化箱内，在70℃温度下经72h后取出，将试样在标准温度23℃±5℃下停放48h，再在标准试验室温度下进行剪切试验，试验与标准抗剪弹性模量试验方法步骤相同。老化后抗剪弹性模量 \(G_{2}\)的计算方法与标准抗剪弹性模量计算方法相同。

A.4.5 摩擦系数试验

A.4.5.1 摩擦系数按下列步骤进行试验：

a）将滑板支座与不锈钢板试样摆好(图 A.3)，对准试验机承载板中心位置，精度应小于1%的试件短边尺寸。试验时应将滑板试样的储脂坑内注满5201-2硅脂。

说明：

1——试验机上承载板； 4——不锈钢板试样；

2——防滑摩擦板； 5——中间钢拉板；

3——滑板支座试样； 6——试验机下承载板。

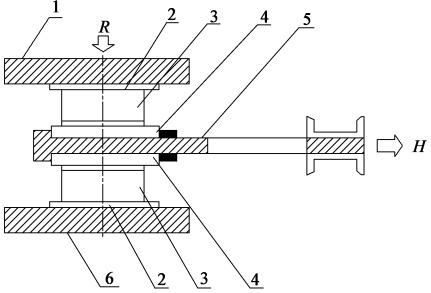

图 A.3 摩擦系数试验示意

b）将压应力以 \(0.03 \, MPa/s \sim 0.04 \, MPa/s\) 的速率连续增至平均压应力 \(\sigma\)，绘制应力-时间图，并在整个摩擦系数试验过程中保持不变。其预压时间为 \(1 \, h\)。

c）以0.002MPa/s~0.003MPa/s的速率连续施加水平力，直至不锈钢板与滑板试样接触面间发生滑动为止，记录此时的水平剪应力作为初始值。试验过程连续进行三次。

A.4.5.2 摩擦系数按式(A.5)计算：

\[\mu_{\mathrm{f}}=\frac{\tau}{\sigma} \tag{A.5}\]

式中： \(\mu_{f}\)——滑板与不锈钢板表面的摩擦系数，精确至0.01；

\(\tau\)——接触面发生滑动时的平均剪应力，按式(A.6)计算，单位为兆帕(MPa)

\(σ\)——支座的平均压应力，按式(A.7)计算，单位为兆帕(MPa)；

\[\tau=\frac{H}{A} \tag{A.6}\]

\[\sigma=\frac{R}{A} \tag{A.7}\]

\(H\)——支座承受的最大水平力，单位为千牛(kN);

\(R\)——支座最大承压力，单位为千牛（kN）；

\(A\)——支座毛面积，单位为平方毫米 \((\mathrm{mm}^{2})\)。

A.4.5.3 结果:每对试样的摩擦系数为三次试验结果的算术平均值。

A.4.6 转角试验

A.4.6.1 试验原理

施加压应力至平均压应力 \(\sigma\)，则试样产生垂直压缩变形；然后用千斤顶对中间工字梁施加一个向上的力 P，工字梁产生转动，上、下试样边缘产生压缩及回弹两个相反变形。由转动产生的支座边缘的变形必须小于由垂直荷载和强制转动共同影响下产生的压缩变形。转角试验装置和计算图示分别见图 A.4、图 A.5。

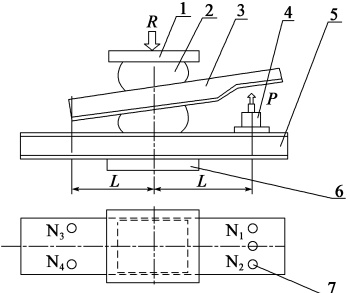

说明：

1——试验机上承载板；

2——试样；

3——中间工字梁(假想梁体);

4——千斤顶

5——承载梁(板);

6——试验机下承载板；

7——传感器。

图 A.4 转角试验装置示意

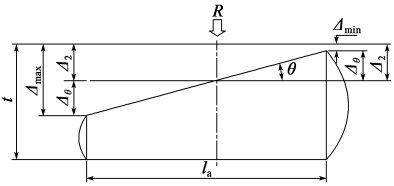

图 A.5 转角计算

A.4.6.2 试验步骤

转角按下列步骤试验：

a）将试样按图 A.4 规定摆好，对准中心位置，精度应小于 1% 的试件短边尺寸。在距试样中心 L 处，安装使梁产生转动用的千斤顶和测力计，并在承载梁（或板）四角对称安置四只高精度位移传感器（精度 0.001mm）。

b) 进行预压。将压应力以 \(0.03 \, MPa/s \sim 0.04 \, MPa/s\) 的速率连续增至平均压应力 \(\sigma\)，绘制应力-时间图，维持 \(5 \, min\)，然后以同样速率卸载至压应力为 \(1.0 \, MPa\)，如此反复三遍。检查传感器是否灵敏准确。

c) 正式加载。将压应力按照抗压弹性模量试验要求增至 \(\sigma\)，采集支座变形数据，绘制应力-应变图，并在整个试验过程中维持 \(\sigma\) 不变。用千斤顶对中间工字梁施加一个向上的力 P，使其达到预期转角的正切值（偏差不大于 5%），停 5min 后，记录千斤顶力 P 及传感器的数值。

A.4.6.3 计算

A.4.6.3.1 实测转角的正切值按式(A.8)计算；

\[\tan\theta\;=\;\frac{\Delta_{1}^{2}\;+\;\Delta_{3}^{4}}{2L} \tag{A.8}\]

式中： \(\tan\theta\)——试样实测转角的正切值；

\(\Delta_{1}^{2}\)——传感器 \(N_{1}, N_{2}\) 处的变形平均值，单位为毫米(mm)；

\(\Delta_{3}^{4}\)——传感器 \(N_{3}, N_{4}\) 处的变形平均值，单位为毫米（mm）；

\(L\)——转动力臂。

A.4.6.3.2 各种转角下,由于垂直承压力和转动共同影响产生的压缩变形值按下式计算:

\[\Delta_{2}=\Delta_{\mathrm{c}}-\Delta_{1} \tag{A.9}\]

式中： \(\Delta_{2}\)——垂直承压力和转动共同影响下试样中心处产生的压缩变形值，单位为毫米（mm）；

\(\Delta_{c}\)——支座最大承压力 R 时试样累积压缩变形值，单位为毫米(mm)；

\(\Delta_{1}\)——转动试验时，试样中心平均回弹变形值，按式(A.10)计算，单位为毫米(mm)。

\[\Delta_{1}=\frac{\Delta_{1}^{2}-\Delta_{3}^{4}}{2} \tag{A.10}\]

A.4.6.3.3 各种转角下,试样边缘换算变形值按下式计算:

\[\Delta_{\theta}\;=\;\frac{l_{\mathrm{a}}}{2}\tan\theta \tag{A.11}\]

式中： \(\Delta_{\theta}\)——实测转角产生的变形值，单位为毫米（mm）；

\(l_{a}\)——矩形支座试样的短边尺寸(圆形支座采用直径 d)，单位为毫米(mm)。

A.4.6.3.4 各种转角下，支座边缘最大、最小变形值按下列公式计算：

\[ \Delta_{\max}=\Delta_{2}+\Delta_{\theta} \qquad{\color{white}(A.12)}\Delta_{\min}=\Delta_{2}-\Delta_{\theta} \qquad{\color{white}(A.13)} \]

A.4.7 极限抗压强度试验

极限抗压强度试验按下列步骤进行：

a）将试样放置在试验机的承载板上，上、下承载板与支座接触面不应有油污，对准中心位置，精度应小于1%的试件短边尺寸；

b) 以 0.1 MPa/s 的速率连续加载至试样极限抗压强度 \(R_{u}\) 不小于 70 MPa 为止，绘制应力-时间图，并随时观察试样受力状态及变化情况。在最大荷载作用时，支座侧面凸鼓沟纹应均匀，不应出现橡胶开裂、脱胶和其他粘接缺陷。

B 附录

公路桥梁板式橡胶支座规格系列

B.1 公路桥梁普通矩形板式橡胶支座规格系列见表 B.1。

表 B.1 公路桥梁普通矩形板式橡胶支座规格系列

序号	lₐ × lb (mm)	Rck (kN)	S	tₑ (mm)	Δl₁ (mm)	Δl₂ (mm)	t(mm)	tanθ			RGk (kN)			t₁ (mm)	t₀ (mm)
								温热地区	寒冷地区	严寒地区	温热地区	寒冷地区	严寒地区
1	100×150	101	5.48	10	2.5	3.5	14	0.0054	0.0046	0.0038	35(53)	42(63)	53(79)	5	2
				15	5	7	21	0.0107	0.009	0.0074
				20	7.5	10.5	28	0.016	0.0135	0.0111
2	100×200	137	6.11	10	2.5	3.5	14	0.0045	0.0038	—	47(70)	56(84)	70(105)	5	2
				15	5	7	21	0.0087	0.0074	0.0061
				20	7.5	10.5	28	0.0131	0.0111	0.0091
3	150×150	196	7	15	5	7	21	0.0057	0.005	0.004	53(79)	63(95)	79(118)	5	2
				20	7.5	10.5	28	0.0085	0.0073	0.006
				25	10	14	35	0.0114	0.0097	0.008
				30	12.5	17.5	42	0.0143	0.0122	0.0101
4	150×200	266	8.06	15	5	7	21	0.005	0.0038	—	70(105)	84(126)	105(158)	5	2
				20	7.5	10.5	28	0.0067	0.0057	0.005
				25	10	14	35	0.0089	0.0077	0.0064
				30	12.5	17.5	42	0.0112	0.0096	0.008

表 B.1(续)

序号	lₐ × lb (mm)	Rck (kN)	S	tₑ (mm)	Δl₁ (mm)	Δl₂ (mm)	t(mm)	tanθ			RGk(kN)			t₁ (mm)	t₀ (mm)
								温热地区	寒冷地区	严寒地区	温热地区	寒冷地区	严寒地区
5	150×250	336	8.84	20	7.5	10.5	28	0.0057	0.005	0.0043	88(131)	105(158)	131(197)	5	2
				25	10	14	35	0.0077	0.0066	0.0055
				30	12.5	17.5	42	0.0096	0.0083	0.0069
6	150×300	406	9.44	20	7.5	10.5	28	0.0052	0.005	0.0038	105(158)	126(189)	158(236)	5	2
				25	10	14	35	0.0069	0.006	0.005
				30	12.5	17.5	42	0.0086	0.0074	0.0063
7	200×200	361	9.5	25	10	14	35	0.0051	0.0042	0.0037	93(140)	112(168)	140(210)	5	2
				30	12.5	17.5	42	0.0064	0.0055	0.005
				35	15	21	49	0.0077	0.0066	0.0056
				40	17.5	24.5	56	0.0089	0.0077	0.0065
8	200×250	456	10.6	25	10	14	35	0.0043	0.0037	-	117(175)	140(210)	175(263)	5	2
				30	12.5	17.5	42	0.0054	0.005	0.004
				35	15	21	49	0.0064	0.0056	0.005
				40	17.5	24.5	56	0.0075	0.0066	0.0056
9	200×300	551	7.17	21	8	11.2	30	0.0066	0.0056	0.005	140(210)	168(252)	210(315)	8	3
			29	12	16.8	41	0.0098	0.0084	0.007
			37	16	22.4	52	0.0131	0.0112	0.0093
10	200×350	646	7.62	21	8	11.2	30	0.0059	0.0051	0.0042	163(245)	196(294)	245(368)	8	3
				29	12	16.8	41	0.0089	0.0076	0.0063
				37	16	22.4	52	0.0118	0.0101	0.0084
11	200×400	741	7.98	21	8	11.2	30	0.0055	0.005	0.0039	187(280)	224(336)	280(420)	8	3
				29	12	16.8	41	0.0082	0.007	0.0059
				37	16	22.4	52	0.0109	0.0093	0.0078
序号	lₐ × lb (mm)	Rck (kN)	S	tₑ (mm)	Δl₁ (mm)	Δl₂ (mm)	t(mm)	tanθ			RGk (kN)			t₁ (mm)	t₀ (mm)
								温热地区	寒冷地区	严寒地区	温热地区	寒冷地区	严寒地区
12	250×250	576	7.5	29	12	16.8	41	0.0073	0.0062	0.0052	146(219)	175(263)	219(328)	8	3
				37	16	22.4	52	0.0097	0.0083	0.0069
				45	20	28	63	0.0121	0.0104	0.0086
				53	24	33.6	74	0.0146	0.0124	0.0103
13	250×300	696	8.21	29	12	16.8	41	0.0062	0.0054	0.005	175(263)	210(315)	263(394)	8	3
				37	16	22.4	52	0.0083	0.0071	0.006
				45	20	28	63	0.0104	0.0089	0.0075
				53	24	33.6	74	0.0125	0.0107	0.009
14	250×350	816	8.79	29	12	16.8	41	0.0056	0.005	0.004	204(306)	245(368)	306(459)	8	3
				37	16	22.4	52	0.0074	0.0064	0.0054
				45	20	28	63	0.0093	0.008	0.0067
				53	24	33.6	74	0.0111	0.0096	0.0081					233(350)	280(420)	350(525)	8	3
15	250×400	936	9.29	29	12	16.8	41	0.0051	0.0044	0.0037
37				16	22.4	52	0.0068	0.0059	0.005
45				20	28	63	0.0085	0.0073	0.0062
53				24	33.6	74	0.0102	0.0088	0.0074
16	250×450	1056	9.71	29	12	16.8	41	0.005	0.0041	0.0035	263(394)	315(473)	394(591)	8	3
				37	16	22.4	52	0.0063	0.0055	0.005
				45	20	28	63	0.0079	0.0068	0.0058
				53	24	33.6	74	0.0095	0.0082	0.0069
17	250×500	1 176	10.07	29	12	16.8	41	0.005	0.004	—	292(438)	350(525)	438(656)	8	3
				37	16	22.4	52	0.006	0.005 2	0.004 4
				45	20	28	63	0.007 4	0.006 5	0.005 5
				53	24	33.6	74	0.008 9	0.007 8	0.006 6
18	300×300	841	9.06	29	12	16.8	41	0.004 4	0.003 8	—	210(315)	252(378)	315(473)	8	3
				37	16	22.4	52	0.005 9	0.005 1	0.004 3
				45	20	28	63	0.007 4	0.006 3	0.005 3
				53	24	33.6	74	0.008 8	0.007 6	0.006 4
				61	28	39.2	85	0.010 3	0.008 9	0.007 5
19	300×350	986	9.78	37	16	22.4	52	0.005 2	0.005	0.003 8	245(368)	294(441)	368(551)	8	3
				45	20	28	63	0.006 5	0.005 6	0.005
				53	24	33.6	74	0.007 8	0.006 8	0.005 7
				61	28	39.2	85	0.009 1	0.007 9	0.006 7
20	300×400	1 131	10.4	37	16	22.4	52	0.005	0.004 1	0.003 5	280(420)	336(504)	420(630)	8	3
				45	20	28	63	0.005 9	0.005 1	0.004 4
				53	24	33.6	74	0.007 1	0.006 2	0.005 3
				61	28	39.2	85	0.008 3	0.007 2	0.006 1
21	300×450	1 276	10.92	37	16	22.4	52	0.004 4	0.003 8	—	315(473)	378(567)	473(709)	8	3
				45	20	28	63	0.005 5	0.005	0.004 1
				53	24	33.6	74	0.006 6	0.005 7	0.005
				61	28	39.2	85	0.007 7	0.006 7	0.005 7
22	300×500	1421	8.28	38	16.5	23.1	54	0.007	0.0061	0.0051	350(525)	420(630)	525(788)	11	4
				49	22	30.8	69	0.0094	0.0081	0.0068
				60	27.5	38.5	84	0.0117	0.0101	0.0084
23	300×550	1566	8.58	38	16.5	23.1	54	0.0066	0.0057	0.005	385(578)	462(693)	578(866)	11	4
				49	22	30.8	69	0.0088	0.0076	0.0064
				60	27.5	38.5	84	0.011	0.0095	0.008
24	300×600	1711	8.48	38	16.5	23.1	54	0.0063	0.0054	0.005	420(630)	504(756)	630(945)	11	4
				49	22	30.8	69	0.0084	0.0073	0.0061
				60	27.5	38.5	84	0.0105	0.0091	0.0076
25	350×350	1156	10.63	45	20	28	63	0.005	0.0043	0.0036	286(429)	343(515)	429(643)	8	3
				53	24	33.6	74	0.0059	0.0051	0.0044
				61	28	39.2	85	0.0068	0.006	0.0051
				69	32	44.8	96	0.0078	0.0068	0.0058
26	350×400	1326	8.26	38	16.5	23.1	54	0.0061	0.0052	0.0044	327(490)	392(588)	490(735)	11	4
				49	22	30.8	69	0.0081	0.0069	0.0058
				60	27.5	38.5	84	0.0101	0.0087	0.0073
				71	33	46.2	99	0.0121	0.0104	0.0087
27	350×450	1496	8.72	38	16.5	23.1	54	0.0055	0.005	0.004	368(551)	441(662)	551(827)	11	4
				49	22	30.8	69	0.0074	0.0064	0.0053
				60	27.5	38.5	84	0.0092	0.0079	0.0067
				71	33	46.2	99	0.0111	0.0095	0.008
28	350×500	1666	9.12	38	16.5	23.1	54	0.005 1	0.004 4	0.003 7	408(613)	490(735)	613(919)	11	4
				49	22	30.8	69	0.006 9	0.005 9	0.005
				60	27.5	38.5	84	0.008 6	0.007 4	0.006 2
				71	33	46.2	99	0.010 3	0.008 9	0.007 5
29	350×550	1836	9.48	38	16.5	23.1	54	0.005	0.004 2	0.003 5	449(674)	539(809)	674(1011)	11	4
				49	22	30.8	69	0.006 4	0.005 6	0.005
				60	27.5	38.5	84	0.008 1	0.007	0.005 9
				71	33	46.2	99	0.009 7	0.008 4	0.007 1
30	350×600	2006	9.8	38	16.5	23.1	54	0.005	0.004	0.003 4	490(735)	588(882)	735(1103)	11	4
				49	22	30.8	69	0.006 1	0.005 3	0.005
				60	27.5	38.5	84	0.007 6	0.006 6	0.005 6
				71	33	46.2	99	0.009 2	0.007 9	0.006 7
31	400×400	1521	8.68	38	16.5	23.1	54	0.005	0.004 1	0.003 4	373(560)	448(672)	560(840)	11	4
				49	22	30.8	69	0.006 3	0.005 4	0.005
				60	27.5	38.5	84	0.007 9	0.006 8	0.005 7
				71	33	46.2	99	0.009 4	0.008 1	0.006 8
32	400×450	1716	9.4	49	22	30.8	69	0.005 7	0.005	0.004 2	420(630)	504(756)	630(945)	11	4
				60	27.5	38.5	84	0.007 1	0.006 2	0.005 2
				71	33	46.2	99	0.008 6	0.007 4	0.006 3
				82	38.5	53.9	114	0.01	0.008 6	0.007 3
33	400×500	1911	9.87	49	22	30.8	69	0.005 3	0.005	0.003 9	467(700)	560(840)	700(1050)	11	4
				60	27.5	38.5	84	0.006 6	0.005 7	0.005
				71	33	46.2	99	0.007 9	0.006 9	0.005 8
				82	38.5	53.9	114	0.009 2	0.008	0.006 8
34	400×550	2106	10.29	49	22	30.8	69	0.005	0.004 3	0.003 7	513(770)	616(924)	770(1155)	11	4
				60	27.5	38.5	84	0.006 2	0.005 4	0.005
				71	33	46.2	99	0.007 4	0.006 5	0.005 5
35	400×600	2301	10.67	49	22	30.8	69	0.005	0.004 1	0.003 5	560(840)	672(1008)	840(1260)	11	4
				60	27.5	38.5	84	0.005 8	0.005 1	0.004 4
				71	33	46.2	99	0.007	0.006 1	0.005 2
36	400×650	2490	11.02	49	22	30.8	69	0.005	0.004	0.003 3	607(910)	728(1092)	910(1365)	11	4
				60	27.5	38.5	84	0.005 6	0.005	0.004 2
				71	33	46.2	99	0.006 7	0.005 8	0.005
37	450×450	1936	10	49	22	30.8	69	0.005	0.004	0.003 4	473(709)	567(851)	709(1063)	11	4
				60	27.5	38.5	84	0.005 7	0.005	0.004 2
				71	33	46.2	99	0.006 9	0.006	0.005 1
				82	38.5	53.9	114	0.008	0.007	0.005 9
38	450×500	2156	10.54	49	22	30.8	69	0.004 2	0.003 7	—	525(788)	630(945)	788(1181)	11	4
				60	27.5	38.5	84	0.005 3	0.005	0.004
				71	33	46.2	99	0.006 4	0.005 5	0.005
				82	38.5	53.9	114	0.007 4	0.006 5	0.005 5
39	450×550	2376	11.02	49	22	30.8	69	0.004	0.0035	—	578(866)	693(1040)	866(1299)	11	4
				60	27.5	38.5	84	0.005	0.0043	0.0037
				71	33	46.2	99	0.0059	0.0052	0.004
				82	38.5	53.9	114	0.0069	0.0061	0.0052
40	450×600	2596	8.4	50	22.5	31.5	70	0.0062	0.0054	0.005	630(945)	756(1134)	945(1418)	15	5
				65	30	42	90	0.0083	0.0072	0.006
				80	37.5	52.5	110	0.0104	0.009	0.0075
41	450×650	2816	8.69	50	22.5	31.5	70	0.0059	0.0051	0.0042	683(1024)	819(1229)	1024(1536)	15	5
				65	30	42	90	0.0079	0.0068	0.0057
				80	37.5	52.5	110	0.0098	0.0085	0.0071
42	500×500	2401	8.17	50	22.5	31.5	70	0.0059	0.0051	0.0042	583(875)	700(1050)	875(1313)	15	5
				65	30	42	90	0.0079	0.0067	0.0056
				80	37.5	52.5	110	0.0098	0.0084	0.007
				95	45	63	130	0.0118	0.0101	0.0085
43	500×550	2646	8.56	50	22.5	31.5	70	0.0054	0.005	0.004	642(963)	770(1155)	963(1444)	15	5
				65	30	42	90	0.0073	0.0063	0.0052
				80	37.5	52.5	110	0.0091	0.0078	0.0066
				95	45	63	130	0.0109	0.0094	0.0079
44	500×600	2891	8.92	50	22.5	31.5	70	0.0051	0.0044	0.0037	700(1050)	840(1260)	1050(1575)	15	5
				65	30	42	90	0.0068	0.0059	0.005
				80	37.5	52.5	110	0.0085	0.0073	0.0062
				95	45	63	130	0.0102	0.0088	0.0077
45	500×650	3136	9.25	50	22.5	31.5	70	0.005	0.0041	0.0035	758(1138)	910(1365)	1138(1706)	15	5
				65	30	42	90	0.0064	0.0055	0.005
				80	37.5	52.5	110	0.008	0.0069	0.0058
				95	45	63	130	0.0096	0.0083	0.007
46	500×700	3381	9.55	50	22.5	31.5	70	0.005	0.0039	0.0033	817(1225)	980(1470)	1225(1838)	15	5
				65	30	42	90	0.0061	0.0053	0.0044
				80	37.5	52.5	110	0.0076	0.0066	0.0056
				95	45	63	130	0.0091	0.0079	0.0067
47	550×550	2916	9	65	30	42	90	0.0061	0.0052	0.0044	706(1059)	847(1271)	1059(1588)	15	5
				80	37.5	52.5	110	0.0076	0.0066	0.0055
				95	45	63	130	0.0091	0.0079	0.0066
				110	52.5	73.5	150	0.0106	0.0092	0.0077
48	550×600	3186	9.4	65	30	42	90	0.0057	0.005	0.0041	770(1155)	924(1386)	1155(1733)	15	5
				80	37.5	52.5	110	0.0071	0.0061	0.0052
				95	45	63	130	0.0085	0.0073	0.0062
				110	52.5	73.5	150	0.0109	0.0086	0.0072
49	550×650	3456	9.76	65	30	42	90	0.0053	0.005	0.004	834(1251)	1001(1502)	1251(1877)	15	5
				80	37.5	52.5	110	0.0067	0.0058	0.005
				95	45	63	130	0.008	0.0069	0.0059
				110	52.5	73.5	150	0.0093	0.0081	0.0069
50	600×600	3481	9.83	65	30	42	90	0.005	0.0042	0.0036	840(1260)	1008(1512)	1260(1890)	15	5
				80	37.5	52.5	110	0.006	0.0052	0.0044
				95	45	63	130	0.0072	0.0063	0.0053
				110	52.5	73.5	150	0.0085	0.0073	0.0062
51	600×650	3776	10.23	65	30	42	90	0.005	0.004	0.0034	910(1365)	1092(1638)	1365(2048)	15	5
				80	37.5	52.5	110	0.0057	0.005	0.0042
				95	45	63	130	0.0068	0.0059	0.005
				110	52.5	73.5	150	0.0079	0.0069	0.0059
52	600×700	4071	10.6	65	30	42	90	0.0043	0.0037	-	980(1470)	1176(1764)	1470(2205)	15	5
				80	37.5	52.5	110	0.0054	0.005	0.004
				95	45	63	130	0.0064	0.0056	0.005
				110	52.5	73.5	150	0.0075	0.0066	0.0056
53	600×750	4366	10.94	65	30	42	90	0.0041	0.0036	-	1050(1575)	1260(1890)	1575(2363)	15	5
				80	37.5	52.5	110	0.0051	0.005	0.0038
				95	45	63	130	0.0061	0.0054	0.005
				110	52.5	73.5	150	0.0072	0.0063	0.0054
54	650×650	4096	10.67	80	37.5	52.5	110	0.005	0.0043	0.0037	986(1479)	1183(1775)	1479(2218)	15	5
				95	45	63	130	0.0059	0.0051	0.0044
				110	52.5	73.5	150	0.0069	0.006	0.0051
				125	60	84	170	0.0079	0.0068	0.0059

表 B.1(续)

表 B.1(续)

表 B.1(续)

表 B.1(续)

表 B.1(续)

表 B.1(续)

表 B.1(续)

表 B.1(续)

表 B.1(续)

序号	lₐ × lb (mm)	Rck (kN)	S	tₑ (mm)	Δl₁ (mm)	Δl₂ (mm)	t(mm)	tanθ			RGk (kN)			t₁ (mm)	t₀ (mm)
								温热地区	寒冷地区	严寒地区	温热地区	寒冷地区	严寒地区
55	650×700	4416	9.2	77	36	50.4	102	0.006	0.005 2	0.004 3	1062(1593)	1274(1911)	1593(2389)	18	5
				95	45	63	125	0.007 4	0.006 4	0.005 4
				113	54	75.6	148	0.008 9	0.007 7	0.006 5
				131	63	88.2	171	0.010 4	0.009	0.007 6
56	650×750	4736	9.53	77	36	50.4	102	0.005 6	0.005	0.004 2	1138(1706)	1365(2048)	1706(2559)	18	5
				95	45	63	125	0.007	0.006 1	0.005 1
				113	54	75.6	148	0.008 4	0.007 3	0.006 2
				131	63	88.2	171	0.009 9	0.008 5	0.007 2
57	700×700	4761	9.58	77	36	50.4	102	0.005 2	0.005	0.004	1143(1715)	1372(2058)	1715(2573)	18	5
				95	45	63	125	0.006 5	0.005 6	0.005
				113	54	75.6	148	0.007 8	0.006 7	0.005 7
				131	63	88.2	171	0.009 1	0.007 9	0.006 6

B.2 公路桥梁普通圆形板式橡胶支座规格系列见表 B.2

表 B.2 公路桥梁普通圆形板式橡胶支座规格系列

序号	d(mm)	Rck(kN)	S	tₑ(mm)	Δl₁(mm)	Δl₂(mm)	t(mm)	tanθ			RGk(kN)			t₁(mm)	t₀(mm)
								温热地区	寒冷地区	严寒地区	温热地区	寒冷地区	严寒地区
1	150	154	7	15	5	7	21	0.005 7	0.005	0.004	41(62)	49(74)	62(93)	5	2
				20	7.5	10.5	28	0.008 5	0.007 3	0.006
				25	10	14	35	0.011 4	0.009 7	0.008
				30	12.5	17.5	42	0.014 3	0.012 2	0.010 1

表 B.2(续)

2	200	284	9.5	25	10	14	35	0.005 1	0.004 2	0.003 7	73(110)	88(132)	110(165)	5	2
				30	12.5	17.5	42	0.006 4	0.005 5	0.005
				35	15	21	49	0.007 7	0.006 6	0.005 6
				40	17.5	24.5	56	0.008 9	0.007 7	0.006 5
3	250	452	7.5	29	12	16.8	41	0.007 3	0.006 2	0.005 2	115(172)	137(206)	172(258)	8	3
				37	16	22.4	52	0.009 7	0.008 3	0.006 9
				45	20	28	63	0.012 1	0.010 4	0.008 6
				53	24	33.6	74	0.014 6	0.012 4	0.010 3
4	300	661	9.06	29	12	16.8	41	0.004 4	0.003 8	—	165(247)	198(297)	247(371)	8	3
				37	16	22.4	52	0.005 9	0.005 1	0.004 3
				45	20	28	63	0.007 4	0.006 3	0.005 3
				53	24	33.6	74	0.008 8	0.007 6	0.006 4
				61	28	39.2	85	0.010 3	0.008 9	0.007 5
5	350	908	10.63	45	20	28	63	0.005	0.004 3	0.003 6	224(337)	269(404)	337(505)	8	3
				53	24	33.6	74	0.005 9	0.005 1	0.004 4
				61	28	39.2	85	0.006 8	0.006	0.005 1
				69	32	44.8	96	0.007 8	0.006 8	0.005 8
6	400	1 195	8.86	38	16.5	23.1	54	0.005	0.004 1	0.003 4	293(440)	352(528)	440(660)	11	4
				49	22	30.8	69	0.006 3	0.005 4	0.005
				60	27.5	38.5	84	0.007 9	0.006 8	0.005 7
				71	33	46.2	99	0.009 4	0.008 1	0.006 8
7	450	1 521	10	49	22	30.8	69	0.005	0.004	0.003 4	371(557)	445(668)	557(835)	11	4
				60	27.5	38.5	84	0.005 7	0.005	0.004 2
				71	33	46.2	99	0.006 9	0.006	0.005 1
				82	38.5	53.9	114	0.008	0.007	0.005 9
8	500	1 886	8.17	50	22.5	31.5	70	0.005 9	0.005 1	0.004 2	458(687)	550(825)	687(1 031)	15	5
				65	30	42	90	0.007 9	0.006 7	0.005 6
				80	37.5	52.5	110	0.009 8	0.008 4	0.007
				95	45	63	130	0.011 8	0.010 1	0.008 5
9	550	2 290	9	65	30	42	90	0.006 1	0.005 2	0.004 4	554(832)	665(998)	832(1 247)	15	5
				80	37.5	52.5	110	0.007 6	0.006 6	0.005 5
				95	45	63	130	0.009 1	0.007 9	0.006 6
				110	52.5	73.5	150	0.010 6	0.009 2	0.007 7
10	600	2 734	9.83	65	30	42	90	0.005	0.004 2	0.003 6	660(990)	792(1 188)	990(1 484)	15	5
				80	37.5	52.5	110	0.006	0.005 2	0.004 4
				95	45	63	130	0.007 2	0.006 3	0.005 3
				110	52.5	73.5	150	0.008 5	0.007 3	0.006 2
11	650	3 217	10.67	80	37.5	52.5	110	0.005	0.004 3	0.003 7	774(1 161)	929(1 394)	1 161(1 742)	15	5
				95	45	63	130	0.005 9	0.005 1	0.004 4
				110	52.5	73.5	150	0.006 9	0.006	0.005 1
				125	60	84	170	0.007 8	0.006 8	0.005 9

表 B.2(续)

表 B.2(续)

12	700	3 739	9.58	77	36	50.4	102	0.005 2	0.005	0.004	898(1 347)	1 078(1 616)	1 347(2 020)	18	5
				95	45	63	125	0.006 5	0.005 6	0.005
				113	54	75.6	148	0.007 8	0.006 7	0.005 7
				131	63	88.2	171	0.009 1	0.007 9	0.006 6
13	750	4 301	10.28	95	45	63	125	0.005 4	0.005	0.004	1 031(1 546)	1 237(1 856)	1 546(2 319)	18	5
				113	54	75.6	148	0.006 5	0.005 6	0.005
				131	63	88.2	171	0.007 6	0.006 6	0.005 6
				149	72	100.8	194	0.008 6	0.007 5	0.006 4
14	800	4 902	10.97	95	45	63	125	0.005	0.004	0.003 4	1 173(1 759)	1 407(2 111)	1 759(2 639)	18	5
				113	54	75.6	148	0.005 5	0.005	0.004 1
				131	63	88.2	171	0.006 4	0.005 6	0.005
				149	72	100.8	194	0.007 3	0.006 4	0.005 5

B.3 公路桥梁矩形滑板橡胶支座规格系列见表 B.3。

序号	lₐ × lb (mm)	Rck (kN)	S	Δ l₃ (mm)	Δ l₄ (mm)	t(mm)	t_e(mm)	tanθ 湿热地区	严寒地区	0.0038	53	63	79	5	2	t_f(mm)	2
1	100 × 150	101	5.48	± 30	± 20	16	10	0.0054	0.0046	0.0074	0.0111	0.0074	0.0074	0.0074	0.0074	0.0074	0.0074	0.0074

表 B.3 公路桥梁矩形滑板橡胶支座规格系列

表 B.3(续)

序号	lₐ × lb (mm)	Rck (kN)	S	Δ l₃ (mm)	Δ l₄ (mm)	t(mm)	tₑ (mm)	tan θ			Rck(kN)			t₁(mm)	t₀(mm)	tf(mm)
								温热地区	寒冷地区	严寒地区	温热地区	寒冷地区	严寒地区
2	100 × 200	137	6.11	± 30	± 20	16	10	0.0045	0.0038	—
						23	15	0.0087	0.0074	0.0061	70	84	105	5	2	2
						30	20	0.0131	0.0111	0.0091
3	125 × 150	129	6.3	± 30	± 20	23	15	0.0068	0.0058	0.0048
						30	20	0.0102	0.0087	0.0072	66	79	98	5	2	2
						37	25	0.0136	0.0116	0.0096
4	125 × 200	219	7.16	± 30	± 20	23	15	0.0066	0.0056	0.005
						30	20	0.0099	0.0084	0.007	88	105	131	5	2	2
						37	25	0.0132	0.0112	0.0093
5	125 × 250	276	7.77	± 30	± 20	23	15	0.0057	0.005	0.0041
						30	20	0.0086	0.0073	0.0061	109	131	164	5	2	2
						37	25	0.0114	0.0098	0.0081
6	150 × 150	196	7	± 30	± 20	23	15	0.0057	0.005	0.004
						30	20	0.0085	0.0073	0.006	79	95	118	5	2	2
						37	25	0.0114	0.0097	0.008
						44	30	0.0143	0.0122	0.0101
7	150 × 200	266	8.06	± 30	± 20	23	15	0.005	0.0038	—
						30	20	0.0067	0.0057	0.005	105	126	158	5	2	2
						37	25	0.0089	0.0077	0.0064
						44	30	0.0112	0.0096	0.008

表 B.3(续)

序号	lₐ × lb (mm)	Rck (kN)	S	Δ l₃ (mm)	Δ l₄ (mm)	t(mm)	tₑ (mm)	tan θ			Rck (kN)			t₁ (mm)	t₀ (mm)	t₁ (mm)
								温热地区	寒冷地区	严寒地区	温热地区	寒冷地区	严寒地区
8	150×250	336	8.84	± 30	± 20	37	25	0.0057	0.005	0.0043
						44	30	0.0096	0.0083	0.0069
9	150×300	406	9.44	± 30	± 20	37	25	0.0069	0.006	0.005	158	189	236	5	2	2
						44	30	0.0086	0.0074	0.0063
10	175×175	272	8.25	± 30	± 20	37	25	0.0074	0.0063	0.0053	107	129	161	5	2	2
						44	30	0.0092	0.0079	0.0066
						51	35	0.011	0.0095	0.0079
11	175×200	314	8.83	± 30	± 20	37	25	0.0066	0.0057	0.005	123	147	184	5	2	2
						44	30	0.0082	0.0071	0.0059
						51	35	0.0099	0.0085	0.0071
12	175×250	369	10.03	± 30	± 20	37	25	0.0054	0.005	0.0039
						44	30	0.0067	0.0058	0.005	153	184	230	5	2	2
						51	35	0.008	0.007	0.0059
13	175×300	479	10.52	± 30	± 20	37	25	0.005	0.0043	0.0037
						44	30	0.0062	0.0054	0.005	184	221	276	5	2	2
						51	35	0.0074	0.0065	0.0055

表 B.3(续)

序号	lₐ × lb (mm)	Rck (kN)	S	Δ l₃ (mm)	Δ l₄ (mm)	t(mm)	tₑ (mm)	tan θ			Rck(kN)			t₁(mm)	t₀(mm)	t₁(mm)
								温热地区	寒冷地区	严寒地区	温热地区	寒冷地区	严寒地区
14	200×200	361	9.5	± 30	± 20	37	25	0.0051	0.0042	0.0037	140	168	210	5	2	2
						44	30	0.0064	0.0055	0.005
						51	35	0.0077	0.0066	0.0056
						58	40	0.0089	0.0077	0.0065
15	200×250	456	10.6	± 30	± 20	37	25	0.0043	0.0037	—	175	210	263	5	2	2
						44	30	0.0054	0.005	0.004
						51	35	0.0064	0.0056	0.005
						58	40	0.0075	0.0066	0.0056
16	200×300	551	7.17	± 30	± 20	32	21	0.0066	0.0056	0.005	210	252	315	8	3	2
						43	29	0.0098	0.0084	0.007
						54	37	0.0131	0.0112	0.0093
17	200×350	646	7.62	± 30	± 20	32	21	0.0059	0.0051	0.0042	245	294	368	8	3	2
						43	29	0.0089	0.0076	0.0063
						54	37	0.0118	0.0101	0.0084
18	200×400	741	7.98	± 30	± 20	32	21	0.0055	0.005	0.0039	280	336	420	8	3	2
						43	29	0.0082	0.007	0.0059
						54	37	0.0109	0.0093	0.0078
19	225×225	462	10.75	± 50	± 30	44	30	0.005	0.0041	0.0035	177	213	266	5	2	2
						51	35	0.0056	0.005	0.0042
						58	40	0.0065	0.0057	0.005
						65	45	0.0075	0.0065	0.0056

表 B.3(续)

序号	lₐ × lb (mm)	Rₐₖ (kN)	S	Δ l₃ (mm)	Δ l₄ (mm)	t(mm)	tₑ (mm)	tan θ		Rca(kN)			t₁(mm)	t₀(mm)	t₁(mm)
								温热地区	寒冷地区	严寒地区	温热地区	寒冷地区	严寒地区
20	225×300	624	7.72	± 50	± 30	54	29	0.0077	0.0066	0.0055
							37	0.0103	0.0088	0.0073	236	284	354	8	3	2
						65	45	0.0128	0.011	0.0091
21	225×350	731	8.23	± 50	± 30	54	29	0.0069	0.0059	0.005
							37	0.0092	0.0079	0.0066	276	331	413	8	3	2
						65	45	0.0115	0.0099	0.0083
22	250×250	576	7.5	± 50	± 20	54	29	0.0073	0.0062	0.0052
							37	0.0097	0.0083	0.0069
						65	45	0.0121	0.0104	0.0086	219	263	328	8	3	2
						76	53	0.0146	0.0124	0.0103
23	250×300	696	8.21	± 50	± 20	54	29	0.0062	0.0054	0.005
							37	0.0083	0.0071	0.006
						65	45	0.0104	0.0089	0.0075	263	315	394	8	3	2
						76	53	0.0125	0.0107	0.009
24	250×350	816	8.79	± 50	± 20	54	29	0.0056	0.005	0.004
							37	0.0074	0.0064	0.0054
						65	45	0.0093	0.008	0.0067	306	368	459	8	3	2
						76	53	0.0111	0.0096	0.0081
25	250×400	936	9.29	± 50	± 20	54	29	0.0051	0.0044	0.0037
							37	0.0068	0.0059	0.005
						65	45	0.0085	0.0073	0.0062	350	420	525	8	3	2
						76	53	0.0102	0.0088	0.0074

表 B.3(续)

序号	Lₐ × lb (mm)	Rck (kN)	S	Δ l₃ (mm)	Δ l₄ (mm)	t(mm)	tₑ (mm)	tan θ			Rck(kN)			t₁(mm)	t₀(mm)	tf(mm)
								温热地区	寒冷地区	严寒地区	温热地区	寒冷地区	严寒地区
26	250 × 450	1056	9.71	± 50	± 20	43	29	0.005	0.0041	0.0035
						54	37	0.0063	0.0055	0.005
						65	45	0.0079	0.0068	0.0058
						76	53	0.0095	0.0082	0.0069
27	250 × 500	1176	10.07	± 50	± 20	43	29	0.005	0.004	—
						54	37	0.006	0.0052	0.0044
						65	45	0.0074	0.0065	0.0055
						76	53	0.0089	0.0078	0.0066
28	275 × 275	702	8.28	± 70	± 30	43	29	0.0056	0.005	0.004
						54	37	0.0075	0.0064	0.0054
						65	45	0.0093	0.008	0.0067
						76	53	0.0112	0.0096	0.008
29	275 × 350	901	9.31	± 70	± 30	43	29	0.005	0.004	0.0034
						54	37	0.0061	0.0053	0.0045
						65	45	0.0077	0.0066	0.0056
						76	53	0.0092	0.008	0.0067
30	275 × 400	1034	9.86	± 70	± 30	43	29	0.0042	0.0036	—
						54	37	0.0056	0.005	0.0041
						65	45	0.007	0.0061	0.0052
						76	53	0.0084	0.0073	0.0062

表 B.3(续)

序号	lₐ × lb (mm)	Rck (kN)	S	Δ l₃ (mm)	Δ l₄ (mm)	t(mm)	tₑ (mm)	tan θ		Rca(kN)			t₁(mm)	t₀(mm)	tf(mm)
								温热地区	寒冷地区	严寒地区	温热地区	寒冷地区	严寒地区
31	275×450	1166	10.34	± 70	± 30		43	29	0.0039	0.0034	—
						54	37	0.0052	0.0045	0.0039
						65	45	0.0065	0.0057	0.005	433	520	650	8	3	2
						76	53	0.0078	0.0068	0.0058
32	300×300	841	9.06	± 70	± 30		43	29	0.0044	0.0038	—
						54	37	0.0059	0.0051	0.0043
						65	45	0.0074	0.0063	0.0053	315	378	473	8	3	2
						76	53	0.0088	0.0076	0.0064
						87	61	0.0103	0.0089	0.0075
33	300×350	986	9.78	± 70	± 30		54	37	0.0052	0.005	0.0038
						65	45	0.0065	0.0056	0.005
						76	53	0.0078	0.0068	0.0057	368	441	551	8	3	2
						87	61	0.0091	0.0079	0.0067
34	300×400	1131	10.4	± 70	± 30		54	37	0.005	0.0041	0.0035
						65	45	0.0059	0.0051	0.0044
						76	53	0.0071	0.0062	0.0053	420	504	630	8	3	2
						87	61	0.0083	0.0072	0.0061
35	300×450	1276	10.92	± 70	± 30		54	37	0.0044	0.0038	—
						65	45	0.0055	0.005	0.0041
						76	53	0.0066	0.0057	0.005	473	567	709	8	3	2
						87	61	0.0077	0.0067	0.0057

表 B.3(续)

序号	lₐ × lb (mm)	Rck (kN)	S	Δ l₃ (mm)	Δ l₄ (mm)	t(mm)	tₑ (mm)	tan θ			Rck(kN)			t₁(mm)	t₀(mm)	tf(mm)
								温热地区	寒冷地区	严寒地区	温热地区	寒冷地区	严寒地区
36	300×500	1421	8.28	± 70	± 30	71	38	0.007	0.0061	0.0051
						86	60	0.0117	0.0101	0.0084
37	300×550	1566	8.58	± 70	± 30	57	38	0.0066	0.0057	0.005
						72	49	0.0088	0.0076	0.0064	578	693	866	11	4	3
						87	60	0.011	0.0095	0.008
38	300×600	1711	8.84	± 70	± 30	57	38	0.0063	0.0054	0.005
						72	49	0.0084	0.0073	0.0061	630	756	945	11	4	3
						87	60	0.0105	0.0091	0.0076
39	325×325	992	9.84	± 70	± 30	54	37	0.005	0.0041	0.0035
						65	45	0.0059	0.0052	0.0044
						76	53	0.0071	0.0062	0.0052
						87	61	0.0083	0.0072	0.0061
40	325×400	1229	10.89	± 70	± 30	54	37	0.0041	0.0035	—
						65	45	0.0051	0.0044	0.0038
						76	53	0.0061	0.0053	0.005
						87	61	0.0071	0.0062	0.0053
41	325×450	1386	11.47	± 70	± 30	65	45	0.005	0.0041	0.0035
						76	53	0.0056	0.005	0.0042	512	614	768	8	3	2
						87	61	0.0066	0.0058	0.005

表 B.3(续)

序号	lₐ × lb (mm)	Rck (kN)	S	Δ l₃ (mm)	Δ l₄ (mm)	t(mm)	tₑ (mm)	tan θ			Rca(kN)			t₁(mm)	t₀(mm)	t₁(mm)
								温热地区	寒冷地区	严寒地区	温热地区	寒冷地区	严寒地区
42	325 × 500	1544	8.72	± 70	± 30	71	49	0.0079	0.0068	0.0057	569	683	853	11	3	2
						86	60	0.0099	0.0086	0.0072
43	325 × 550	1701	9.04	± 70	± 30	57	38	0.0056	0.005	0.0041
						72	49	0.0075	0.0065	0.0054	626	751	938	11	4	3
						87	60	0.0094	0.0081	0.0068
44	325 × 600	1859	9.33	± 70	± 30	57	38	0.0053	0.0046	0.0039
						72	49	0.0071	0.0062	0.0052	683	819	1024	11	4	3
						87	60	0.0089	0.0077	0.0065
45	350 × 350	1156	10.63	± 90	± 40	65	45	0.005	0.0043	0.0036
						76	53	0.0059	0.0051	0.0044	429	515	643	8	3	2
						87	61	0.0068	0.006	0.0051
						98	69	0.0078	0.0068	0.0058
46	350 × 400	1326	8.26	± 90	± 40	56	38	0.0061	0.0052	0.0044
						71	49	0.0081	0.0069	0.0058	490	588	735	11	4	2
						86	60	0.0101	0.0087	0.0073
						101	71	0.0121	0.0104	0.0087
47	350 × 450	1496	8.72	± 90	± 40	56	38	0.0055	0.005	0.004	551	662	827	11	4	2
						71	49	0.0074	0.0064	0.0053
						86	60	0.0092	0.0079	0.0067
						101	71	0.0111	0.0095	0.008

表 B.3(续)

序号	lₐ × lb (mm)	Rck (kN)	S	Δ l₃ (mm)	Δ l₄ (mm)	t(mm)	tₑ (mm)	tan θ			Rck (kN)			t₁ (mm)	t₀ (mm)	tf (mm)
								温热地区	寒冷地区	严寒地区	温热地区	寒冷地区	严寒地区
48	350 × 500	1 666	9.12	± 90	± 40	56	38	0.0051	0.0044	0.0037
						71	49	0.0069	0.0059	0.005
						86	60	0.0086	0.0074	0.0062
						101	71	0.0103	0.0089	0.0075
49	350 × 550	1 836	9.48	± 90	± 40	57	38	0.005	0.0042	0.0035
						72	49	0.0064	0.0056	0.005
						87	60	0.0081	0.007	0.0059
						102	71	0.0097	0.0084	0.0071
50	350 × 600	2 006	9.8	± 90	± 40	57	38	0.005	0.004	0.0034
						72	49	0.0061	0.0053	0.005
						87	60	0.0076	0.0066	0.0056
						102	71	0.0092	0.0079	0.0067
51	400 × 400	1 521	8.86	± 90	± 40	56	38	0.005	0.0041	0.0034
						71	49	0.0063	0.0054	0.005
						86	60	0.0079	0.0068	0.0057
						101	71	0.0094	0.0081	0.0068
52	400 × 450	1 716	9.4	± 90	± 40	71	49	0.0057	0.005	0.0042
						86	60	0.0071	0.0062	0.0052
						101	71	0.0086	0.0074	0.0063
						116	82	0.01	0.0086	0.0073

表 B.3(续)

序号	lₐ × lb (mm)	Rck (kN)	S	Δ l₃ (mm)	Δ l₄ (mm)	t(mm)	tₑ (mm)	tan θ		Rca(kN)			t₁(mm)	t₀(mm)	t₁(mm)
								温热地区	寒冷地区	严寒地区	温热地区	寒冷地区	严寒地区
53	400×500	1911	9.87	± 90	± 40	101	71	0.0053	0.005	0.0039
54	400×550	2106	10.29	± 90	± 40	116	82	0.0092	0.008	0.0068
55	400×600	2301	10.67	± 90	± 40	72	49	0.005	0.0043	0.0037
						87	60	0.0062	0.0054	0.005	770	924	1155	11	4	3
						102	71	0.0074	0.0065	0.0055
						72	49	0.005	0.0041	0.0035
						87	60	0.0058	0.0051	0.0044	840	1008	1260	11	4	3
						102	71	0.007	0.0061	0.0052
56	400×650	2490	11.02	± 90	± 40	72	49	0.005	0.004	0.0033
						87	60	0.0056	0.005	0.0042	910	1092	1365	11	4	3
						102	71	0.0067	0.0058	0.005
57	450×450	1936	10	± 110	± 40	71	49	0.005	0.004	0.0034
						86	60	0.0057	0.005	0.0042
						101	71	0.0069	0.006	0.0051	709	851	1063	11	4	2
						116	82	0.008	0.007	0.0059
58	450×500	2156	10.54	± 110	± 40	71	49	0.0042	0.0037	—
						86	60	0.0053	0.005	0.004	788	945	1181	11	4	2
						101	71	0.0064	0.0055	0.005
						116	82	0.0074	0.0065	0.0055

表 B.3(续)

序号	lᵤ × lb (mm)	Rck (kN)	S	Δ l₃ (mm)	Δ l₄ (mm)	t(mm)	tₑ (mm)	tan θ			Rck(kN)			t₁(mm)	t₀(mm)	t₁(mm)
								温热地区	寒冷地区	严寒地区	温热地区	寒冷地区	严寒地区
59	450×550	2376	11.02	± 110	± 40	72	49	0.004	0.0035	—
						87	60	0.005	0.0043	0.0037
						102	71	0.0059	0.0052	0.004
						117	82	0.0069	0.0061	0.0052
60	450×600	2596	8.4	± 110	± 40	73	50	0.0062	0.0054	0.005
						93	65	0.0083	0.0072	0.006
						113	80	0.0104	0.009	0.0075
61	450×650	2816	8.69	± 110	± 40	73	50	0.0059	0.0051	0.0042
						93	65	0.0079	0.0068	0.0057
						113	80	0.0098	0.0085	0.0071
62	500×500	2401	8.17	± 130	± 40	72	50	0.0059	0.0051	0.0042
						92	65	0.0079	0.0067	0.0056
						112	80	0.0098	0.0084	0.007
						132	95	0.0118	0.0101	0.0085
63	500×550	2646	8.56	± 130	± 40	73	50	0.0054	0.005	0.004
						93	65	0.0073	0.0063	0.0052
						113	80	0.0091	0.0078	0.0066
						133	95	0.0109	0.0094	0.0079
64	500×600	2891	8.92	± 130	± 40	73	50	0.0051	0.0044	0.0037
						93	65	0.0068	0.0059	0.005
						113	80	0.0085	0.0073	0.0062
						133	95	0.0102	0.0088	0.0077

表 B.3(续)

序号	lₐ × lb (mm)	Rₐₖ (kN)	S	Δ l₃ (mm)	Δ l₄ (mm)	t(mm)	tₑ (mm)	tan θ			Rₐₖ (kN)			t₁ (mm)	t₀ (mm)	tf (mm)
								温热地区	寒冷地区	严寒地区	温热地区	寒冷地区	严寒地区
65	500×650	3 136	9.25	± 130	± 40	73	50	0.005	0.004 1	0.003 5
						93	65	0.006 4	0.005 5	0.005
						113	80	0.008	0.006 9	0.005 8
						133	95	0.009 6	0.008 3	0.007
66	500×700	3 381	9.55	± 130	± 40	73	50	0.005	0.003 9	0.003 3
						93	65	0.006 1	0.005 3	0.004 4
						113	80	0.007 6	0.006 6	0.005 6
						133	95	0.009 1	0.007 9	0.006 7
67	550×550	2 916	9	± 130	± 40	93	65	0.006 1	0.005 2	0.004 4
						113	80	0.007 6	0.006 6	0.005 5
						133	95	0.009 1	0.007 9	0.006 6
						153	110	0.010 6	0.009 2	0.007 7
68	550×600	3 186	9.4	± 130	± 40	93	65	0.005 7	0.005	0.004 1
						113	80	0.007 1	0.006 1	0.005 2
						133	95	0.008 5	0.007 3	0.006 2
						153	110	0.010 9	0.008 6	0.007 2
69	550×650	3 456	9.76	± 130	± 40	93	65	0.005 3	0.005	0.004
						113	80	0.006 7	0.005 8	0.005
						133	95	0.008	0.006 9	0.005 9
						153	110	0.009 3	0.008 1	0.006 9

表 B.3(续)

序号	lₐ × lb (mm)	Rck (kN)	S	Δ l₃ (mm)	Δ l₄ (mm)	t(mm)	tₑ (mm)	tan θ			Rck(kN)			t₁(mm)	t₀(mm)	tf(mm)
								温热地区	寒冷地区	严寒地区	温热地区	寒冷地区	严寒地区
70	600×600	3481	9.83	± 130	± 40	93	65	0.005	0.0042	0.0036	1260	1512	1890	15	5	3
						113	80	0.006	0.0052	0.0044
						133	95	0.0072	0.0063	0.0053
						153	110	0.0085	0.0073	0.0062
71	600×650	3776	10.23	± 130	± 40	93	65	0.005	0.004	0.0034	1365	1638	2048	15	5	3
						113	80	0.0057	0.005	0.0042
						133	95	0.0068	0.0059	0.005
						153	110	0.0079	0.0069	0.0059
72	600×700	4071	10.6	± 150	± 40	93	65	0.0043	0.0037	—	1470	1764	2205	15	5	3
						113	80	0.0054	0.005	0.004
						133	95	0.0064	0.0056	0.005
						153	110	0.0075	0.0066	0.0056
73	600×750	4366	10.94	± 150	± 40	93	65	0.0041	0.0036	—	1575	1890	2363	15	5	3
						113	80	0.0051	0.005	0.0038
						133	95	0.0061	0.0054	0.005
						153	110	0.0072	0.0063	0.0054
74	650×650	4096	10.67	± 150	± 40	113	80	0.005	0.0043	0.0037	1479	1775	2218	15	5	3
						133	95	0.0059	0.0051	0.0044
						153	110	0.0069	0.006	0.0051
						173	125	0.0079	0.0068	0.0059

表 B.3(续)

序号	lₐ × lb (mm)	Rck (kN)	S (mm)	Δ l₃	Δ l₄	t (mm)	tₑ (mm)	tan θ	Rck (kN)		t₁ (mm)	t₀ (mm)	tf (mm)
								温热地区	寒冷地区	严寒地区	温热地区	严寒地区
75	650 × 700	4416	9.2	± 150	± 40	105	77	0.006	0.0052	0.0043
						128	95	0.0074	0.0064	0.0054
						151	113	0.0089	0.0077	0.0065	1.593	1911	18
						174	131	0.0104	0.009	0.0076
76	650 × 750	4736	9.53	± 150	± 40	105	77	0.0056	0.005	0.0042
						128	95	0.007	0.0061	0.0051
						151	113	0.0084	0.0073	0.0062	1.706	2048	18
						174	131	0.0099	0.0085	0.0072
77	700 × 700	4761	9.58	± 150	± 40	105	77	0.0052	0.005	0.004
						128	95	0.0065	0.0056	0.005	1.715	2058	18
						151	113	0.0078	0.0067	0.0057
						174	131	0.0091	0.0079	0.0066

B.4 公路桥梁圆形滑板橡胶支座规格系列见表 B.4。

表 B.4 公路桥梁圆形滑板橡胶支座规格系列

序号	d (mm)	Rck (kN)	S (mm)	Δ I₃ (mm)	Δ I₄ (mm)	t (mm)	tₑ (mm)	tan θ 温热地区	严寒地区	温热地区	Rck (kN) 寒冷地区	严寒地区	tᵢ (mm)	t₀ (mm)	tᵢ (mm)
1	150	154	7 ± 30	± 20	23	15	0.0057	0.005	0.005	0.004
					30	20	0.0085	0.0073	0.006
					37	25	0.0114	0.0097	0.008
					44	30	0.0143	0.0122	0.0101

表 B.4(续)

序号	d (mm)	Rck (kN)	S (mm)	Δ Δ 3 (mm)	Δ 4 (mm)	t (mm)	te (mm)	tan θ			Rck (kN)			t1 (mm)	t0 (mm)	t1 (mm)
								温热地区	寒冷地区	严寒地区	温热地区	寒冷地区	严寒地区
2	200	284	9.5	± 30	± 20	37	25	0.0051	0.0042	0.0037	110	132	165	5	2	2
						44	30	0.0064	0.0055	0.005
						51	35	0.0077	0.0066	0.0056
						58	40	0.0089	0.0077	0.0065
3	250	452	7.5	± 60	± 30	43	29	0.0073	0.0062	0.0052	172	206	258	8	3	2
						54	37	0.0097	0.0083	0.0069
						65	45	0.0121	0.0104	0.0086
						76	53	0.0146	0.0124	0.0103
4	300	661	9.06	± 60	± 30	43	29	0.0044	0.0038	—	247	297	371	8	3	2
						54	37	0.0059	0.0051	0.0043
						65	45	0.0074	0.0063	0.0053
						76	53	0.0088	0.0076	0.0064
						87	61	0.0103	0.0089	0.0075
5	350	908	10.63	± 90	± 40	65	45	0.005	0.0043	0.0036	337	404	505	8	3	2
						76	53	0.0059	0.0051	0.0044
						87	61	0.0068	0.006	0.0051
						98	69	0.0078	0.0068	0.0058
6	400	1195	8.86	± 90	± 40	56	38	0.005	0.0041	0.0034	440	528	660	11	4	2
						71	49	0.0063	0.0054	0.005
						86	60	0.0079	0.0068	0.0057
						101	71	0.0094	0.0081	0.0068

表 B.4(续)

序号	d(mm)	Rck(kN)	S(mm)	Δ I₃(mm)	Δ I₄(mm)	t(mm)	tₑ(mm)	tanθ		Rck(kN)		t₁(mm)	t₀(mm)	t₁(mm)
								温热地区	寒冷地区	严寒地区	温热地区	寒冷地区	严寒地区
					71	49	0.005	0.004	0.0034
					86	60	0.0057	0.005	0.0042
7	450	1521	10	± 110	± 40	101	71	0.0069	0.006	0.0051				2
					116	82	0.008	0.007	0.0059
					72	50	0.0059	0.0051	0.0042
					92	65	0.0079	0.0067	0.0056
8	500	1886	8.17	± 110	± 40	112	80	0.0098	0.0084	0.007				2
					132	95	0.0118	0.0101	0.0085
					93	65	0.0061	0.0052	0.0044
					113	80	0.0076	0.0066	0.0055
9	550	2290	9	± 130	± 40	133	95	0.0091	0.0079	0.0066				3
					153	110	0.0106	0.0092	0.0077
					93	65	0.005	0.0042	0.0036
					113	80	0.006	0.0052	0.0044
10	600	2734	9.83	± 130	± 40	133	95	0.0072	0.0063	0.0053				3
					153	110	0.0085	0.0073	0.0062

表 B.4(续)

序号	d (mm)	Rck (kN)	S (mm)	Δ Δ 3 (mm)	Δ 4 (mm)	t (mm)	te (mm)	tan θ			Rck (kN)			t1 (mm)	t0 (mm)	t1 (mm)
								温热地区	寒冷地区	严寒地区	温热地区	寒冷地区	严寒地区
11	650	3.217	10.67	± 150	± 40	133	95	0.0059	0.0051	0.0044	1.161	1.394	1.742	15	5	3
						153	110	0.0069	0.006	0.0051
						173	125	0.0078	0.0068	0.0059
12	700	3.739	9.58	± 150	± 40	105	77	0.0052	0.005	0.004	1.347	1.616	2.020	18	5	3
						128	95	0.0065	0.0056	0.005
						151	113	0.0078	0.0067	0.0057
						174	131	0.0091	0.0079	0.0066
13	750	4.301	10.28	± 180	± 40	128	95	0.0054	0.005	0.004	1.546	1.856	2.319	18	5	3
						151	113	0.0065	0.0056	0.005
						174	131	0.0076	0.0066	0.0056
						197	149	0.0086	0.0075	0.0064
14	800	4.902	10.97	± 180	± 40	128	95	0.005	0.004	0.0034	1.759	2.111	2.639	18	5	3
						151	113	0.0055	0.005	0.0041
						174	131	0.0064	0.0056	0.005
						197	149	0.0073	0.0064	0.0055

B.5 公路桥梁矩形滑板橡胶支座附件规格系列见表 B.5。

表 B.5 公路桥梁矩形滑板橡胶支座附件规格系列

单位为毫米

序号	支座平面尺寸 lₐ × lb	上、下钢板尺寸		锚固螺栓间距		锚固螺栓规格 φ₁	支座组装高度 h
		a₁	b₁	a₂	b₂
1	100×150	270	290	220	240	M16×160	37+t
2	100×200	270	340	220	290	M16×160	37+t
3	150×150	320	290	270	240	M16×160	37+t
4	150×200	320	340	270	290	M16×160	37+t
5	150×250	320	390	270	340	M16×160	37+t
6	150×300	320	440	270	390	M16×160	37+t
7	200×200	370	340	320	290	M16×160	37+t
8	200×250	370	390	320	340	M16×160	37+t
9	200×300	370	440	320	390	M16×160	37+t
10	200×350	370	490	320	440	M16×160	37+t
11	200×400	370	540	320	490	M16×160	37+t
12	250×250	460	390	410	340	M18×180	37+t
13	250×300	460	440	410	390	M18×180	37+t
14	250×350	460	490	410	440	M18×180	37+t
15	250×400	460	540	410	490	M18×180	37+t
16	250×450	460	590	410	540	M18×180	37+t
17	250×500	460	640	410	590	M18×180	37+t
18	300×300	550	460	500	410	M22×220	37+t
19	300×350	550	510	500	460	M22×220	37+t
20	300×400	550	560	500	510	M22×220	37+t
21	300×450	550	610	500	560	M22×220	37+t
22	300×500	550	660	500	610	M22×220	37+t
23	300×550	550	710	500	660	M22×220	38+t
24	300×600	550	760	500	710	M22×220	38+t
25	350×350	640	530	590	480	M22×220	37+t
26	350×400	640	580	590	530	M22×220	37+t
27	350×450	640	630	590	80	M22×220	37+t
28	350×500	640	680	590	630	M22×220	37+t
29	350×550	640	730	590	680	M22×220	38+t
30	350×600	640	780	590	730	M22×220	38+t
31	400×400	690	580	640	530	M22×220	37+t

表 B.5(续)

序号	支座平面尺寸 lₐ × lb	上、下钢板尺寸		锚固螺栓间距		锚固螺栓规格 φ₁	支座组装高度 h
		a₁	b₁	a₂	b₂
32	400×450	690	630	640	580	M22×220	37+t
33	400×500	690	680	640	630	M22×220	37+t
34	400×550	720	750	660	680	M24×240	53+t
35	400×600	720	800	660	730	M24×240	53+t
36	400×650	720	850	660	780	M24×240	53+t
37	450×450	810	650	750	580	M24×240	52+t
38	450×500	810	700	750	630	M24×240	52+t
39	450×550	810	750	750	680	M24×240	53+t
40	450×600	810	800	750	730	M24×240	53+t
41	450×650	810	850	750	780	M24×240	53+t
42	500×500	900	700	840	630	M24×240	52+t
43	500×550	900	750	840	680	M24×240	53+t
44	500×600	900	800	840	730	M24×240	53+t
45	500×650	900	850	840	780	M28×280	53+t
46	500×700	900	900	840	830	M28×280	53+t
47	550×550	950	750	890	680	M28×280	53+t
48	550×600	950	800	890	730	M28×280	53+t
49	550×650	950	850	890	780	M28×280	53+t
50	600×600	1000	800	940	730	M28×280	53+t
51	600×650	1000	850	940	780	M28×280	53+t
52	600×700	1040	900	980	830	M30×300	53+t
53	600×750	1040	950	980	880	M30×300	53+t
54	650×650	1090	850	1030	780	M30×300	53+t
55	650×700	1090	900	1030	830	M30×300	53+t
56	650×750	1090	950	1030	880	M30×300	53+t
57	700×700	1140	900	1080	830	M30×300	53+t

B.6 公路桥梁圆形滑板橡胶支座附件规格系列见表 B.6。

表 B.6 公路桥梁圆形滑板橡胶支座附件规格系列

单位为毫米

序号	支座平面尺寸d	上、下钢板尺寸				锚固螺栓间距		锚固螺栓规格 φ₁	支座组装高度h
		a₁	b₁	tₛ	tₓ	a₂	b₂
1	125	225	265	20	15	205	195	M16×160	37+t
2	150	280	290	20	15	230	220	M16×160	37+t

表 B.6(续)

序号	支座平面尺寸d	上、下钢板尺寸				锚固螺栓间距		锚固螺栓规格 ϕ 1	支座组装高度h
		a1	b1	t s	t x	a2	b2
3	175	305	315	20	15	255	245	M16×160	37+t
4	200	330	340	20	15	280	270	M16×160	37+t
5	225	415	385	20	15	365	315	M16×160	37+t
6	250	440	410	20	15	390	340	M16×160	37+t
7	275	465	435	20	15	415	365	M16×160	37+t
8	300	490	460	20	15	440	390	M16×160	37+t
9	325	535	485	20	15	485	415	M16×160	37+t
10	350	600	530	20	15	550	460	M18×180	37+t
11	375	625	555	20	15	575	485	M18×180	37+t
12	400	650	580	20	15	600	510	M18×180	37+t
13	425	675	605	20	15	625	535	M22×180	37+t
14	450	740	630	20	15	690	560	M22×200	37+t
15	475	765	655	20	15	715	585	M22×200	37+t
16	500	790	680	20	15	740	610	M22×200	37+t
17	525	815	725	30	20	755	655	M24×240	53+t
18	550	880	750	30	20	820	680	M24×240	53+t
19	575	905	775	30	20	845	705	M24×240	53+t
20	600	930	800	30	20	870	730	M24×240	53+t
21	625	955	825	30	20	895	755	M24×240	53+t
22	650	1020	850	30	20	960	780	M28×280	53+t
23	675	1045	875	30	20	985	805	M28×280	53+t
24	700	1070	900	30	20	1010	830	M28×280	53+t
25	725	1095	925	30	20	1035	855	M30×300	53+t
26	750	1180	950	30	20	1120	880	M30×300	53+t
27	775	1205	975	30	20	1145	905	M30×300	53+t
28	800	1230	1000	30	20	1170	930	M30×300	53+t

QQ:417389906
