中华人民共和国交通运输行业标准

JT /T 854—2013

公路桥梁球型支座规格系列¶

Series of spherical bearings for highway bridges¶

2013-04-07 发布

2013-05-01 实施

中华人民共和国交通运输部发布

<!—— 第 2 页 ——>

<!—— 第 3 页 ——>

目次¶

前言 …… III

1 范围 …… 1

2 规范性引用文件 …… 1

3 符号 …… 1

4 分类及型号 …… 1

5 支座规格系列 …… 2

6 选用要求 …… 20

<!—— 第 4 页 ——>

<!—— 第 5 页 ——>

前言¶

本标准按照 GB/T 1.1—2009 给出的规则起草。

本标准由中国公路学会桥梁和结构工程分会提出并归口。

本标准起草单位:中交公路规划设计院有限公司。

本标准主要起草人：赵君黎、冯苠、刘晓娣、郑学珍、李杨海、陈洪彬、吴益梅、金立新。

<!—— 第 6 页 ——>

<!—— 第 7 页 ——>

公路桥梁球型支座规格系列¶

1 范围¶

本标准规定了公路桥梁球型支座分类、型号、规格系列及选用要求。

本标准适用于符合 GB/T 17955—2009 要求、承载力为 $ 1000kN \sim 60000kN $ 的公路桥梁用球型支座。

2 规范性引用文件¶

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

GB/T 17955—2009 桥梁球型支座

3 符号¶

下列符号适用于本文件。

A、B——上顶板长、宽，单位为毫米(mm);

$A_{1},B_{1}$——上顶板锚固螺栓间距，单位为毫米(mm)；

C、D——下底盘长、宽，单位为毫米(mm);

$C_{1},D_{1}$——下底盘锚固螺栓间距，单位为毫米(mm)；

$H$——横向位移,单位为毫米(mm);

$h$——支座高度,单位为毫米(mm);

$Z$——纵向位移,单位为毫米(mm);

$\theta$——支座转角，单位为弧度(rad)。

4 分类及型号¶

4.1 分类¶

公路桥梁球型支座分类应符合 GB/T 17955—2009 中 3.1 的规定。

4.2 型号¶

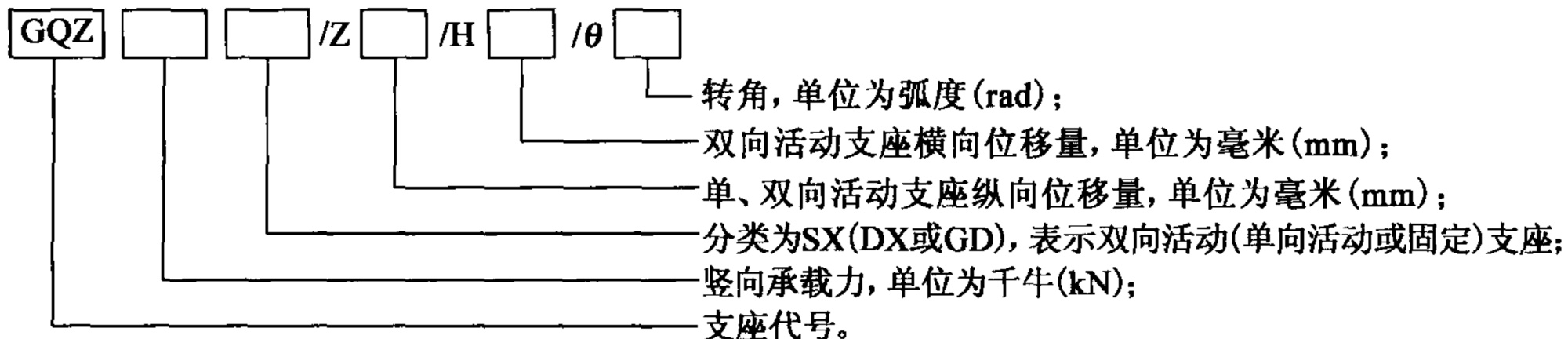

支座型号表示方法如下：

<!—— 第 8 页 ——>

示例 1:

竖向承载力 $ 20\ 000\mathrm{kN} $ 、双向活动球型支座，纵向位移量 $ \pm 100\mathrm{mm} $ 、横向位移量 $ \pm 40\mathrm{mm} $，转角 $ 0.03\mathrm{rad} $，表示为 GQZ $ 20000\mathrm{SX}/\mathrm{Z} \pm 100/\mathrm{H} \pm 40/\theta 0.03 $。

示例 2:

竖向承载力 30 000kN、单向活动球型支座, 纵向位移量 $ \pm 150mm $, 转角 0.05rad, 表示为 GQZ 30000DX/Z $ \pm 150/\theta $ 0.05。

示例 3:

竖向承载力 10 000kN、固定球型支座, 转角 0.03rad, 表示为 GQZ 10000GD/ $ \theta $ 0.03。

5 支座规格系列¶

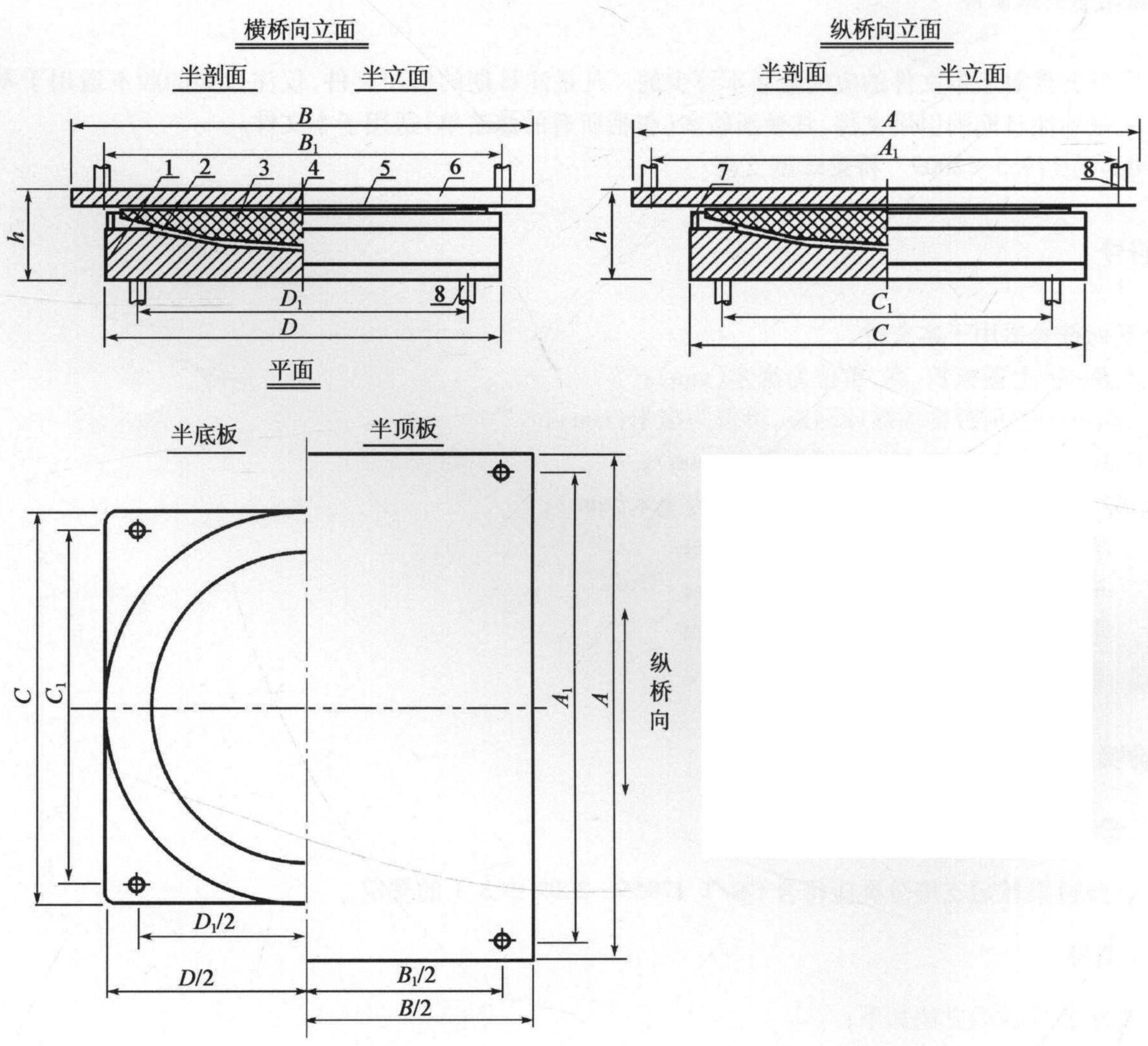

5.1 双向活动支座结构示意图见图 1, 其规格系列见表 1。¶

1——下底盘；

说明：

2——球面聚四氟乙烯板；

3——球型钢衬板；

4——圆形平面聚四氟乙烯板；

图 1 双向活动支座结构示意图

<!—— 第 9 页 ——>

表 1 双向活动支座规格系列

序号	规格	纵向位移量Z(mm)			横向位移量H(mm)	支座高度h(mm)					地脚螺栓底柱(mm)
序号	规格	Z1	Z2	Z3	横向位移量H(mm)	0.02	0.03	0.04	0.05	0.06	地脚螺栓底柱(mm)
1	GQZ 1000SX	± 50	± 100	± 150	± 20	83	84	85	-	-	Φ 42×252
2	GQZ 1500SX	± 50	± 100	± 150	± 20	86	87	88	-	-	Φ 42×252
3	GQZ 2000SX	± 50	± 100	± 150	± 20	91	92	93	-	-	Φ 42×252
4	GQZ 2500SX	± 50	± 100	± 150	± 20	96	97	99	-	-	Φ 42×252
5	GQZ 3000SX	± 50	± 100	± 150	± 20	100	102	103	-	-	Φ 46×260
6	GQZ 3500SX	± 50	± 100	± 150	± 20	105	106	108	-	-	Φ 46×260
7	GQZ 4000SX	± 50	± 100	± 150	± 20	109	111	113	-	-	Φ 46×260
8	GQZ 4500SX	± 50	± 100	± 150	± 20	113	115	117	-	-	Φ 46×260
9	GQZ 5000SX	± 100	± 150	± 200	± 20	117	119	121	-	-	Φ 58×300
10	GQZ 6000SX	± 100	± 150	± 200	± 20	125	127	130	-	-	Φ 58×300
11	GQZ 7000SX	± 100	± 150	± 200	± 20	132	134	137	-	-	Φ 58×300
12	GQZ 8000SX	± 100	± 150	± 200	± 20	139	141	143	-	-	Φ 70×352
13	GQZ 9000SX	± 100	± 150	± 200	± 20	145	147	149	-	-	Φ 70×352
14	GQZ 10000SX	± 100	± 150	± 200	± 40	152	154	156	-	-	Φ 70×352
15	GQZ 12500SX	± 100	± 150	± 200	± 40	173	175	177	-	-	Φ 80×352
16	GQZ 15000SX	± 100	± 150	± 200	± 40	188	192	196	200(201)	204(205)	Φ 80×352
17	GQZ 17500SX	± 100	± 150	± 200	± 40	199	201	205(206)	209(210)	214(215)	Φ 90×400
18	GQZ 20000SX	± 150	± 200	± 250	± 40	214	216	221	224	229	Φ 90×400
19	GQZ 22500SX	± 150	± 200	± 250	± 40	221	223	227	232	238	Φ 90×400
20	GQZ 25000SX	± 150	± 200	± 250	± 40	232	236	241	247	250	Φ 100×400
21	GQZ 27500SX	± 150	± 200	± 250	± 40	243	245	251	254	261	Φ 100×400
22	GQZ 30000SX	± 150	± 200	± 250	± 40	255	258	262	268	273	Φ 100×400
23	GQZ 32500SX	± 150	± 200	± 250	± 40	267	270	274	281	286	Φ 110×460
24	GQZ 35000SX	± 150	± 200	± 250	± 40	277	279	286	291	296	Φ 110×460
25	GQZ 37500SX	± 150	± 200	± 250	± 40	286	289	293	302	307	Φ 110×460
26	GQZ 40000SX	± 200	± 250	± 300	± 40	297	300	304	310	315	Φ 120×480
27	GQZ 45000SX	± 200	± 250	± 300	± 40	323	324	329	334	344	Φ 120×480
28	GQZ 50000SX	± 200	± 250	± 300	± 40	342	344	346	354	363	Φ 124×520
29	GQZ 55000SX	± 200	± 250	± 300	± 40	361	363	366	373	381	Φ 124×520
30	GQZ 60000SX	± 200	± 250	± 300	± 40	379	381	385	393	400	Φ 128×560

<!—— 第 10 页 ——>

表 1(续)

序号	规格	上顶板宽B(mm)					上顶板横桥向锚固螺栓间距B₁(mm)
		θ(rad)					θ(rad)
		0.02	0.03	0.04	0.05	0.06	0.02	0.03	0.04	0.05	0.06
1	GQZ 1000SX	360	380	390	-	-	300	320	330	-	-
2	GQZ 1500SX	410	420	440	-	-	350	360	380	-	-
3	GQZ 2000SX	450	480	490	-	-	390	420	430	-	-
4	GQZ 2500SX	500	520	550	-	-	440	460	490	-	-
5	GQZ 3000SX	530	560	590	-	-	460	490	520	-	-
6	GQZ 3500SX	570	600	630	-	-	500	530	560	-	-
7	GQZ 4000SX	590	620	650	-	-	520	550	580	-	-
8	GQZ 4500SX	630	660	690	-	-	560	590	620	-	-
9	GQZ 5000SX	650	680	710	-	-	560	590	620	-	-
10	GQZ 6000SX	730	760	800	-	-	640	670	710	-	-
11	GQZ 7000SX	770	810	850	-	-	680	720	760	-	-
12	GQZ 8000SX	800	850	900	-	-	700	750	800	-	-
13	GQZ 9000SX	850	900	950	-	-	750	800	850	-	-
14	GQZ 10000SX	930	970	1020	-	-	830	870	920	-	-
15	GQZ 12500SX	1010	1060	1110	-	-	900	950	1000	-	-
16	GQZ 15000SX	1080	1140	1190	1250	1300	970	1030	1080	1140	1190
17	GQZ 17500SX	1160	1210	1270	1330	1390	1040	1090	1150	1210	1270
18	GQZ 20000SX	1220	1280	1340	1410	1470	1100	1160	1220	1290	1350
19	GQZ 22500SX	1320	1380	1450	1510	1580	1200	1260	1330	1390	1460
20	GQZ 25000SX	1330	1430	1500	1570	1640	1200	1300	1370	1440	1510
21	GQZ 27500SX	1430	1490	1560	1630	1710	1300	1360	1430	1500	1580
22	GQZ 30000SX	1490	1550	1620	1700	1770	1360	1420	1490	1570	1640
23	GQZ 32500SX	1560	1620	1690	1760	1840	1420	1480	1550	1620	1700
24	GQZ 35000SX	1600	1670	1740	1820	1900	1460	1530	1600	1680	1760
25	GQZ 37500SX	1650	1720	1790	1870	1960	1510	1580	1650	1730	1820
26	GQZ 40000SX	1720	1780	1860	1950	2030	1570	1630	1710	1800	1880
27	GQZ 45000SX	1800	1860	1940	2030	2120	1650	1710	1790	1880	1970
28	GQZ 50000SX	1890	1960	2040	2130	2220	1730	1800	1880	1970	2060
29	GQZ 55000SX	1960	2030	2120	2210	2300	1800	1870	1960	2050	2140
30	GQZ 60000SX	2040	2110	2200	2300	2400	1870	1940	2030	2130	2230

<!—— 第 11 页 ——>

表 1(续)

序号	规格	上顶板长A(mm)
		θ(rad)
		0.02			0.03			0.04			0.05			0.06
		$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$
1	GQZ 1000SX	420	520	620	440	540	640	450	550	650	-	-	-	-	-	-
2	GQZ 1500SX	470	570	670	480	580	680	500	600	700	-	-	-	-	-	-
3	GQZ 2000SX	510	610	710	540	640	740	550	650	750	-	-	-	-	-	-
4	GQZ 2500SX	560	660	760	580	680	780	610	710	810	-	-	-	-	-	-
5	GQZ 3000SX	590	690	790	620	720	820	650	750	850	-	-	-	-	-	-
6	GQZ 3500SX	630	730	830	660	760	860	690	790	890	-	-	-	-	-	-
7	GQZ 4000SX	650	750	850	680	780	880	710	810	910	-	-	-	-	-	-
8	GQZ 4500SX	690	790	890	720	820	920	750	850	950	-	-	-	-	-	-
9	GQZ 5000SX	810	910	1010	840	940	1040	870	970	1070	-	-	-	-	-	-
10	GQZ 6000SX	890	990	1090	920	1020	1120	960	1060	1160	-	-	-	-	-	-
11	GQZ 7000SX	930	1030	1130	970	1070	1170	1010	1110	1210	-	-	-	-	-	-
12	GQZ 8000SX	960	1060	1160	1010	1110	1210	1060	1160	1260	-	-	-	-	-	-
13	GQZ 9000SX	1010	1110	1210	1060	1160	1260	1110	1210	1310	-	-	-	-	-	-
14	GQZ 10000SX	1050	1150	1250	1090	1190	1290	1140	1240	1340	-	-	-	-	-	-
15	GQZ 12500SX	1130	1230	1330	1180	1280	1380	1230	1330	1430	-	-	-	-	-	-
16	GQZ 15000SX	1200	1300	1400	1260	1360	1460	1310	1410	1510	1370	1470	1570	1420	1520	1620
17	GQZ 17500SX	1280	1380	1480	1330	1430	1530	1390	1490	1590	1450	1550	1650	1510	1610	1710
18	GQZ 20000SX	1440	1540	1640	1500	1600	1700	1560	1660	1760	1630	1730	1830	1690	1790	1890
19	GQZ 22500SX	1540	1640	1740	1600	1700	1800	1670	1770	1870	1730	1830	1930	1800	1900	2000
20	GQZ 25000SX	1550	1650	1750	1650	1750	1850	1720	1820	1920	1790	1890	1990	1860	1960	2060
21	GQZ 27500SX	1650	1750	1850	1710	1810	1910	1780	1880	1980	1850	1950	2050	1930	2030	2130
22	GQZ 30000SX	1710	1810	1910	1770	1870	1970	1840	1940	2040	1920	2020	2120	1990	2090	2190
23	GQZ 32500SX	1780	1880	1980	1840	1940	2040	1910	2010	2110	1980	2080	2180	2060	2160	2260
24	GQZ 35000SX	1820	1920	2020	1890	1990	2090	1960	2060	2160	2040	2140	2240	2120	2220	2320
25	GQZ 37500SX	1870	1970	2070	1940	2040	2140	2010	2110	2210	2090	2190	2290	2180	2280	2380
26	GQZ 40000SX	2040	2140	2240	2100	2200	2300	2180	2280	2380	2270	2370	2470	2350	2450	2550
27	GQZ 45000SX	2120	2220	2320	2180	2280	2380	2260	2360	2460	2350	2450	2550	2440	2540	2640
28	GQZ 50000SX	2210	2310	2410	2280	2380	2480	2360	2460	2560	2450	2550	2650	2540	2640	2740
29	GQZ 55000SX	2280	2380	2480	2350	2450	2550	2440	2540	2640	2530	2630	2730	2620	2720	2820
30	GQZ 60000SX	2360	2460	2560	2430	2530	2630	2520	2620	2720	2620	2720	2820	2720	2820	2920

<!—— 第 12 页 ——>

表 1(续)

序号	规格	上顶板顺桥向锚固螺栓间距 $A_{1}$ (mm)
		θ(rad)
		0.02			0.03			0.04			0.05			0.06
		$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$
1	GQZ 1000SX	360	460	560	380	480	580	390	490	590	-	-	-	-	-	-
2	GQZ 1500SX	410	510	610	420	520	620	440	540	640	-	-	-	-	-	-
3	GQZ 2000SX	450	550	650	480	580	680	490	590	690	-	-	-	-	-	-
4	GQZ 2500SX	500	600	700	520	620	720	550	650	750	-	-	-	-	-	-
5	GQZ 3000SX	520	620	720	550	650	750	580	680	780	-	-	-	-	-	-
6	GQZ 3500SX	560	660	760	590	690	790	620	720	820	-	-	-	-	-	-
7	GQZ 4000SX	580	680	780	610	710	810	640	740	840	-	-	-	-	-	-
8	GQZ 4500SX	620	720	820	650	750	850	680	780	880	-	-	-	-	-	-
9	GQZ 5000SX	720	820	920	750	850	950	780	880	980	-	-	-	-	-	-
10	GQZ 6000SX	800	900	1000	830	930	1030	870	970	1070	-	-	-	-	-	-
11	GQZ 7000SX	840	940	1040	880	980	1080	920	1020	1120	-	-	-	-	-	-
12	GQZ 8000SX	860	960	1060	910	1010	1110	960	1060	1160	-	-	-	-	-	-
13	GQZ 9000SX	910	1010	1110	960	1060	1160	1010	1110	1210	-	-	-	-	-	-
14	GQZ 10000SX	950	1050	1150	990	1090	1190	1040	1140	1240	-	-	-	-	-	-
15	GQZ 12500SX	1020	1120	1220	1070	1170	1270	1120	1220	1320	-	-	-	-	-	-
16	GQZ 15000SX	1090	1190	1290	1150	1250	1350	1200	1300	1400	1260	1360	1460	1310	1410	1510
17	GQZ 17500SX	1160	1260	1360	1210	1310	1410	1270	1370	1470	1330	1430	1530	1390	1490	1590
18	GQZ 20000SX	1320	1420	1520	1380	1480	1580	1440	1540	1640	1510	1610	1710	1570	1670	1770
19	GQZ 22500SX	1420	1520	1620	1480	1580	1680	1550	1650	1750	1610	1710	1810	1680	1780	1880
20	GQZ 25000SX	1420	1520	1620	1520	1620	1720	1590	1690	1790	1660	1760	1860	1730	1830	1930
21	GQZ 27500SX	1520	1620	1720	1580	1680	1780	1650	1750	1850	1720	1820	1920	1800	1900	2000
22	GQZ 30000SX	1580	1680	1780	1640	1740	1840	1710	1810	1910	1790	1890	1990	1860	1960	2060
23	GQZ 32500SX	1640	1740	1840	1700	1800	1900	1770	1870	1970	1840	1940	2040	1920	2020	2120
24	GQZ 35000SX	1680	1780	1880	1750	1850	1950	1820	1920	2020	1900	2000	2100	1980	2080	2180
25	GQZ 37500SX	1730	1830	1930	1800	1900	2000	1870	1970	2070	1950	2050	2150	2040	2140	2240
26	GQZ 40000SX	1890	1990	2090	1950	2050	2150	2030	2130	2230	2120	2220	2320	2200	2300	2400
27	GQZ 45000SX	1970	2070	2170	2030	2130	2230	2110	2210	2310	2200	2300	2400	2290	2390	2490
28	GQZ 50000SX	2050	2150	2250	2120	2220	2320	2200	2300	2400	2290	2390	2490	2380	2480	2580
29	GQZ 55000SX	2120	2220	2320	2190	2290	2390	2280	2380	2480	2370	2470	2570	2460	2560	2660
30	GQZ 60000SX	2190	2290	2390	2260	2360	2460	2350	2450	2550	2450	2550	2650	2550	2650	2750

<!—— 第 13 页 ——>

表 1(续)

序号	规格	下底盆边长、宽 C = D({mm})					下底盆锚固螺栓间距 C_1 = D_1({mm})
		θ({rad})					θ({rad})
		0.02	0.03	0.04	0.05	0.06	0.02	0.03	0.04	0.05	0.06
1	GQZ 1000SX	300	320	330	-	-	240	260	270	-	-
2	GQZ 1500SX	350	360	380	-	-	290	300	320	-	-
3	GQZ 2000SX	390	420	430	-	-	330	360	370	-	-
4	GQZ 2500SX	440	460	490	-	-	380	400	430	-	-
5	GQZ 3000SX	470	500	530	-	-	400	430	460	-	-
6	GQZ 3500SX	510	540	570	-	-	440	470	500	-	-
7	GQZ 4000SX	530	560	590	-	-	460	490	520	-	-
8	GQZ 4500SX	570	600	630	-	-	500	530	560	-	-
9	GQZ 5000SX	590	620	650	-	-	500	530	560	-	-
10	GQZ 6000SX	670	700	740	-	-	580	610	650	-	-
11	GQZ 7000SX	710	750	790	-	-	620	660	700	-	-
12	GQZ 8000SX	740	790	840	-	-	640	690	740	-	-
13	GQZ 9000SX	790	840	890	-	-	690	740	790	-	-
14	GQZ 10000SX	830	870	920	-	-	730	770	820	-	-
15	GQZ 12500SX	910	960	1010	-	-	800	850	900	-	-
16	GQZ 15000SX	980	1040	1090	1150	1200	870	930	980	1040	1090
17	GQZ 17500SX	1060	1110	1170	1230	1290	940	990	1050	1110	1170
18	GQZ 20000SX	1120	1180	1240	1310	1370	1000	1060	1120	1190	1250
19	GQZ 22500SX	1220	1280	1350	1410	1480	1100	1160	1230	1290	1360
20	GQZ 25000SX	1230	1330	1400	1470	1540	1100	1200	1270	1340	1410
21	GQZ 27500SX	1330	1390	1460	1530	1610	1240	1260	1330	1400	1480
22	GQZ 30000SX	1390	1450	1520	1600	1670	1260	1320	1390	1470	1540
23	GQZ 32500SX	1460	1520	1590	1660	1740	1320	1380	1450	1520	1600
24	GQZ 35000SX	1500	1570	1640	1720	1800	1360	1430	1500	1580	1660
25	GQZ 37500SX	1550	1620	1690	1770	1860	1410	1480	1550	1630	1720
26	GQZ 40000SX	1620	1680	1760	1850	1930	1470	1530	1610	1700	1780
27	GQZ 45000SX	1700	1760	1840	1930	2020	1550	1610	1690	1780	1870
28	GQZ 50000SX	1790	1860	1940	2030	2120	1630	1700	1780	1870	1960
29	GQZ 55000SX	1860	1930	2020	2110	2200	1700	1770	1860	1950	2040
30	GQZ 60000SX	1940	2010	2100	2200	2300	1770	1840	1930	2030	2130

<!—— 第 14 页 ——>

表 1(续)

序号	规格	总质量(kg)
		θ(rad)
		0.02			0.03			0.04			0.05			0.06
		$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$
1	GQZ 1000SX	56	62	68	63	69	75	67	73	80	-	-	-	-	-	-
2	GQZ 1500SX	77	84	91	81	89	97	90	98	105	-	-	-	-	-	-
3	GQZ 2000SX	100	108	117	114	123	132	120	129	138	-	-	-	-	-	-
4	GQZ 2500SX	131	141	151	143	153	163	162	172	183	-	-	-	-	-	-
5	GQZ 3000SX	156	167	177	176	187	199	197	209	221	-	-	-	-	-	-
6	GQZ 3500SX	191	203	215	212	225	237	236	250	263	-	-	-	-	-	-
7	GQZ 4000SX	214	227	240	239	252	266	265	279	293	-	-	-	-	-	-
8	GQZ 4500SX	255	269	283	282	397	312	311	327	343	-	-	-	-	-	-
9	GQZ 5000SX	298	314	329	328	344	360	360	377	393	-	-	-	-	-	-
10	GQZ 6000SX	405	423	442	443	462	481	494	514	534	-	-	-	-	-	-
11	GQZ 7000SX	480	501	521	535	557	578	593	615	638	-	-	-	-	-	-
12	GQZ 8000SX	549	572	595	624	648	673	702	728	754	-	-	-	-	-	-
13	GQZ 9000SX	651	677	703	735	762	790	821	850	879	-	-	-	-	-	-
14	GQZ 10000SX	767	797	827	839	871	901	934	967	999	-	-	-	-	-	-
15	GQZ 12500SX	1038	1074	1110	1149	1186	1223	1271	1310	1349	-	-	-	-	-	-
16	GQZ 15000SX	1304	1344	1384	1458	1500	1542	1589	1633	1676	1804	1832	1891	1947	1994	2057
17	GQZ 17500SX	1582	1626	1671	1727	1773	1819	1903	1952	1951	2128	2179	2246	2347	2416	2470
18	GQZ 20000SX	1942	1993	2044	2146	2199	2252	2385	2441	2496	2644	2702	2761	2896	2957	3018
19	GQZ 22500SX	2371	2428	2485	2594	2653	2712	2880	2942	3005	3149	3215	3279	3480	3549	3617
20	GQZ 25000SX	2553	2613	2672	2920	3014	3078	3270	3337	3404	3619	3689	3759	3947	4020	4093
21	GQZ 27500SX	3084	3150	3217	3339	3408	3477	3702	3774	3846	4043	4119	4194	4493	4572	4651
22	GQZ 30000SX	3517	3588	3659	3809	3882	3956	4175	4253	4330	4634	4715	4797	5050	5135	5219
23	GQZ 32500SX	3937	4011	4086	4242	4329	4416	4649	4730	4811	5122	5208	5293	5604	5693	5782
24	GQZ 35000SX	4370	4452	4534	4729	4814	4899	5199	5288	5377	5688	5781	5873	6238	6335	6432
25	GQZ 37500SX	4898	4988	5079	5315	5409	5504	5774	5872	5971	6351	6453	6556	7038	7146	7254
26	GQZ 40000SX	5630	5728	5826	6022	6124	6226	6489	6595	6702	7272	7384	7495	7900	8016	8132
27	GQZ 45000SX	6710	6820	6930	7125	7239	7353	7782	7900	8019	8536	8660	8784	9418	9547	9677
28	GQZ 50000SX	7833	7953	8073	8386	8510	8635	9057	9187	9316	9952	10087	10223	10905	11046	11187
29	GQZ 55000SX	8847	8976	9105	9509	9643	9777	10354	10494	10633	11810	11955	12101	12335	12486	12638
30	GQZ 60000SX	10133	10273	10414	10806	10952	11097	11759	11911	12067	12932	13091	13247	14130	14296	14462
注:表中带括号数据,用于上顶板不锈钢板厚度为3mm的情况。

<!—— 第 15 页 ——>

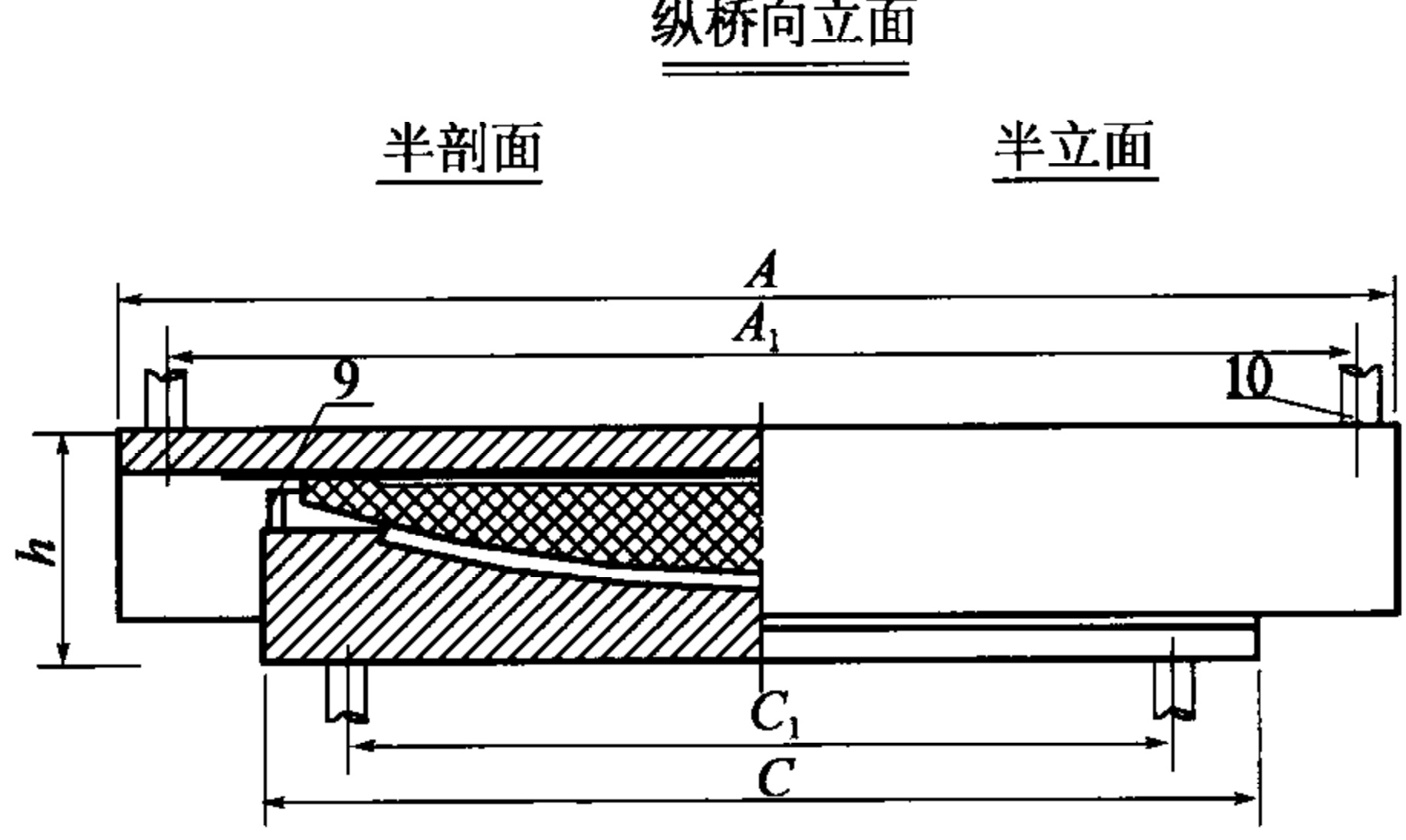

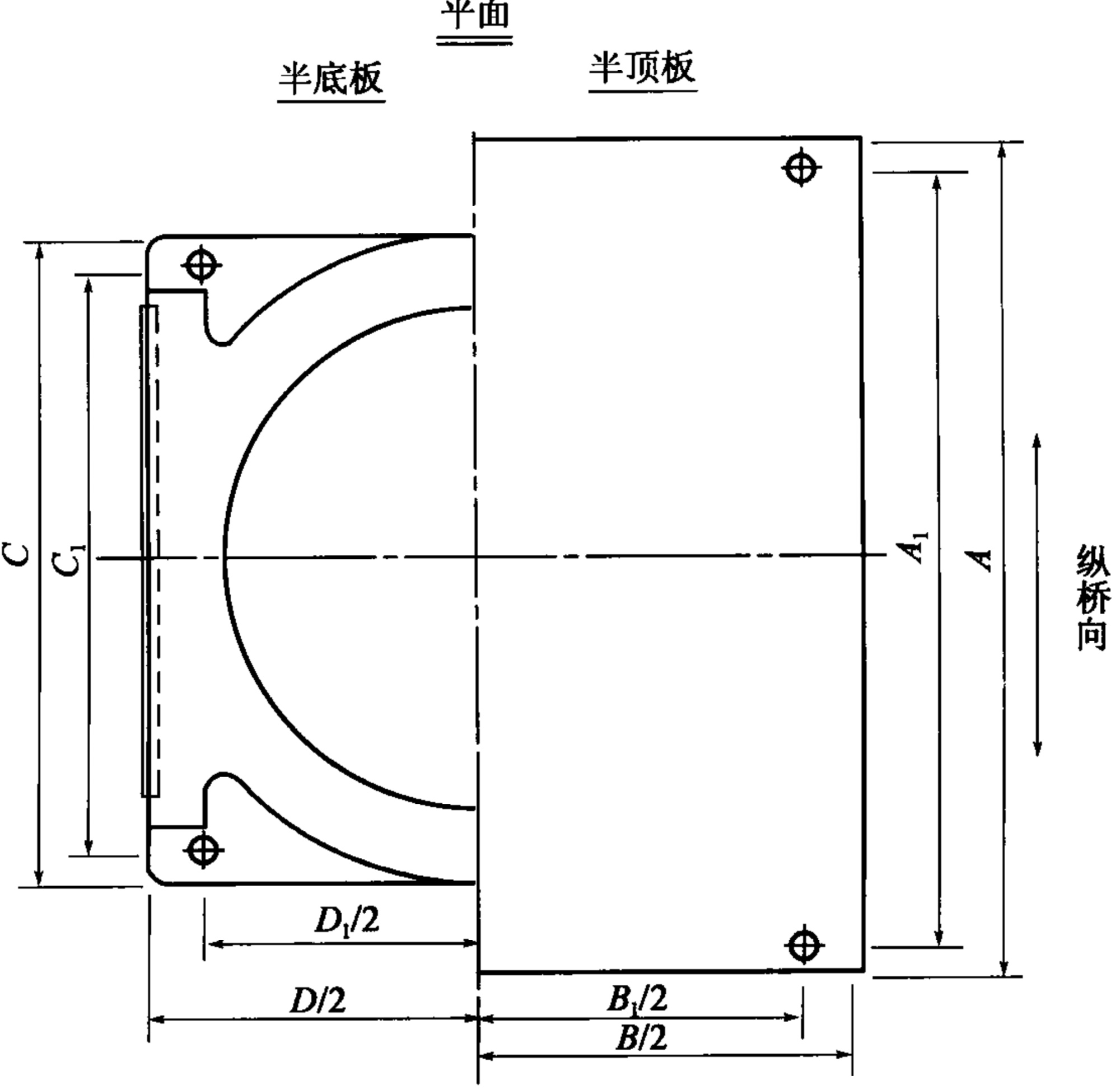

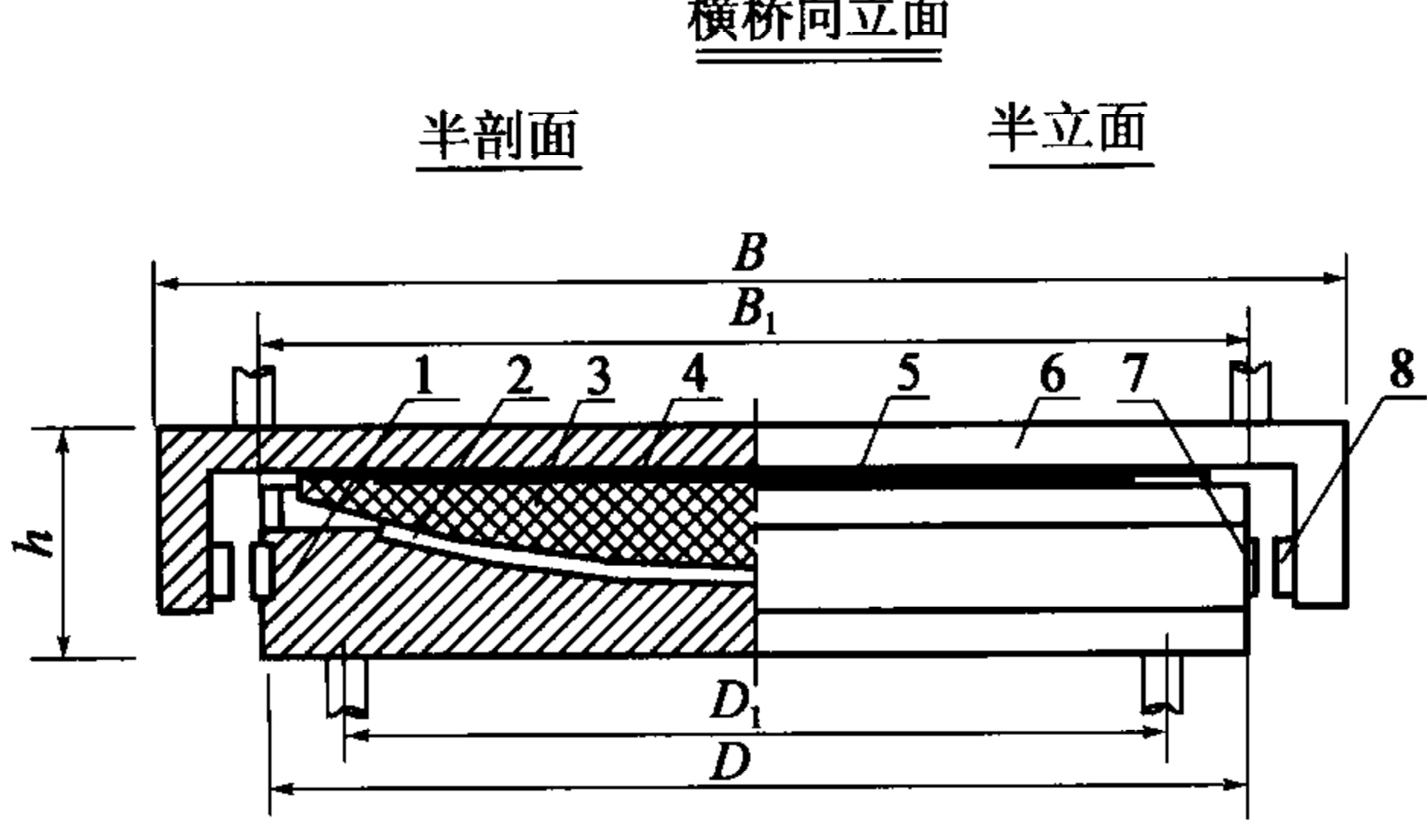

5.2 单向活动支座 GQZ-DX 结构示意图见图 2, 其规格系列见表 2。¶

说明：

1——下底盆；

2——球面聚四氟乙烯板；

3——球型钢衬板；

6——上顶板；

4——圆形平面聚四氟乙烯板；

7——侧向滑条；

5——平面不锈钢板；

8——不锈钢侧向滑条；

9——钢挡圈；

10——锚固螺栓。

图 2 单向活动支座结构示意图

<!—— 第 16 页 ——>

表 2 单向活动支座规格系列

序号	规格	纵向位移量Z(mm)			横向位移量H(mm)	支座高度h(mm)					地脚螺栓底柱(mm)
序号	规格	Z1	Z2	Z3	横向位移量H(mm)	0.02	0.03	0.04	0.05	0.06	地脚螺栓底柱(mm)
1	GQZ 1000DX	± 50	± 100	± 150	± 3	83	84	85	-	-	Φ 42×252
2	GQZ 1500DX	± 50	± 100	± 150	± 3	86	87	88	-	-	Φ 42×252
3	GQZ 2000DX	± 50	± 100	± 150	± 3	91	92	93	-	-	Φ 42×252
4	GQZ 2500DX	± 50	± 100	± 150	± 3	96	97	99	-	-	Φ 42×252
5	GQZ 3000DX	± 50	± 100	± 150	± 3	100	102	103	-	-	Φ 46×260
6	GQZ 3500DX	± 50	± 100	± 150	± 3	105	106	108	-	-	Φ 46×260
7	GQZ 4000DX	± 50	± 100	± 150	± 3	109	111	113	-	-	Φ 46×260
8	GQZ 4500DX	± 50	± 100	± 150	± 3	113	115	117	-	-	Φ 46×260
9	GQZ 5000DX	± 100	± 150	± 200	± 3	117	119	121	-	-	Φ 58×300
10	GQZ 6000DX	± 100	± 150	± 200	± 3	125	127	130	-	-	Φ 58×300
11	GQZ 7000DX	± 100	± 150	± 200	± 3	132	134	137	-	-	Φ 58×300
12	GQZ 8000DX	± 100	± 150	± 200	± 3	139	141	143	-	-	Φ 70×352
13	GQZ 9000DX	± 100	± 150	± 200	± 3	145	147	149	-	-	Φ 70×352
14	GQZ 10000DX	± 100	± 150	± 200	± 3	152	154	156	-	-	Φ 70×352
15	GQZ 12500DX	± 100	± 150	± 200	± 3	173	175	177	-	-	Φ 80×352
16	GQZ 15000DX	± 100	± 150	± 200	± 3	188	192	196	200(201)	204(205)	Φ 80×352
17	GQZ 17500DX	± 100	± 150	± 200	± 3	199	201	205(206)	209(210)	214(215)	Φ 90×400
18	GQZ 20000DX	± 150	± 200	± 250	± 3	214	216	221	224	229	Φ 90×400
19	GQZ 22500DX	± 150	± 200	± 250	± 3	221	223	227	232	238	Φ 90×400
20	GQZ 25000DX	± 150	± 200	± 250	± 3	232	236	241	247	250	Φ 100×400
21	GQZ 27500DX	± 150	± 200	± 250	± 3	243	245	251	254	261	Φ 100×400
22	GQZ 30000DX	± 150	± 200	± 250	± 3	255	258	262	268	273	Φ 100×400
23	GQZ 32500DX	± 150	± 200	± 250	± 3	267	270	274	281	286	Φ 110×460
24	GQZ 35000DX	± 150	± 200	± 250	± 3	277	279	286	291	296	Φ 110×460
25	GQZ 37500DX	± 150	± 200	± 250	± 3	286	289	293	302	307	Φ 110×460
26	GQZ 40000DX	± 200	± 250	± 300	± 3	297	300	304	310	315	Φ 120×480
27	GQZ 45000DX	± 200	± 250	± 300	± 3	323	324	329	334	344	Φ 120×480
28	GQZ 50000DX	± 200	± 250	± 300	± 3	342	344	346	354	363	Φ 124×520
29	GQZ 55000DX	± 200	± 250	± 300	± 3	361	363	366	373	381	Φ 124×520
30	GQZ 60000DX	± 200	± 250	± 300	± 3	379	381	385	393	400	Φ 128×560

<!—— 第 17 页 ——>

表 2(续)

序号	规格	上顶板长A(mm)
		θ(rad)
		0.02		0.03			0.04			0.05			0.06
		$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$
1	GQZ 1000DX	420	520	620	440	540	640	450	550	650	-	-	-	-	-	-
2	GQZ 1500DX	470	570	670	480	580	680	500	600	700	-	-	-	-	-	-
3	GQZ 2000DX	510	610	710	540	640	740	550	650	750	-	-	-	-	-	-
4	GQZ 2500DX	560	660	760	580	680	780	610	710	810	-	-	-	-	-	-
5	GQZ 3000DX	590	690	790	620	720	820	650	750	850	-	-	-	-	-	-
6	GQZ 3500DX	630	730	830	660	760	860	690	790	890	-	-	-	-	-	-
7	GQZ 4000DX	650	750	850	680	780	880	710	810	910	-	-	-	-	-	-
8	GQZ 4500DX	690	790	890	720	820	920	750	850	950	-	-	-	-	-	-
9	GQZ 5000DX	810	910	1010	840	940	1040	870	970	1070	-	-	-	-	-	-
10	GQZ 6000DX	890	990	1090	920	1020	1120	960	1060	1160	-	-	-	-	-	-
11	GQZ 7000DX	930	1030	1130	970	1070	1170	1010	1110	1210	-	-	-	-	-	-
12	GQZ 8000DX	960	1060	1160	1010	1110	1210	1060	1160	1260	-	-	-	-	-	-
13	GQZ 9000DX	1010	1110	1210	1060	1160	1260	1110	1210	1310	-	-	-	-	-	-
14	GQZ 10000DX	1050	1150	1250	1090	1190	1290	1140	1240	1340	-	-	-	-	-	-
15	GQZ 12500DX	1130	1230	1330	1180	1280	1380	1230	1330	1430	-	-	-	-	-	-
16	GQZ 15000DX	1200	1300	1400	1260	1360	1460	1310	1410	1510	1370	1470	1570	1420	1520	1620
17	GQZ 17500DX	1280	1380	1480	1330	1430	1530	1390	1490	1590	1450	1550	1650	1510	1610	1710
18	GQZ 20000DX	1440	1540	1640	1500	1600	1700	1560	1660	1760	1630	1730	1830	1690	1790	1890
19	GQZ 22500DX	1540	1640	1740	1600	1700	1800	1670	1770	1870	1730	1830	1930	1800	1900	2000
20	GQZ 25000DX	1550	1650	1750	1650	1750	1850	1720	1820	1920	1790	1890	1990	1860	1960	2060
21	GQZ 27500DX	1650	1750	1850	1710	1810	1910	1780	1880	1980	1850	1950	2050	1930	2030	2130
22	GQZ 30000DX	1710	1810	1910	1770	1870	1970	1840	1940	2040	1920	2020	2120	1990	2090	2190
23	GQZ 32500DX	1780	1880	1980	1840	1940	2040	1910	2010	2110	1980	2080	2180	2060	2160	2260
24	GQZ 35000DX	1820	1920	2020	1890	1990	2090	1960	2060	2160	2040	2140	2240	2120	2220	2320
25	GQZ 37500DX	1870	1970	2070	1940	2040	2140	2010	2110	2210	2090	2190	2290	2180	2280	2380
26	GQZ 40000DX	2040	2140	2240	2100	2200	2300	2180	2280	2380	2270	2370	2470	2350	2450	2550
27	GQZ 45000DX	2120	2220	2320	2180	2280	2380	2260	2360	2460	2350	2450	2550	2440	2540	2640
28	GQZ 50000DX	2210	2310	2410	2280	2380	2480	2360	2460	2560	2450	2550	2650	2540	2640	2740
29	GQZ 55000DX	2280	2380	2480	2350	2450	2550	2440	2540	2640	2530	2630	2730	2620	2720	2820
30	GQZ 60000DX	2360	2460	2560	2430	2530	2630	2520	2620	2720	2620	2720	2820	2720	2820	2920

<!—— 第 18 页 ——>

表 2(续)

序号	规格	上顶板顺桥向锚固螺栓间距 $A_{1}$ (mm)
		θ(rad)
		0.02			0.03			0.04			0.05			0.06
		$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$
1	GQZ 1000DX	360	460	560	380	480	580	390	490	590	-	-	-	-	-	-
2	GQZ 1500DX	410	510	610	420	520	620	440	540	640	-	-	-	-	-	-
3	GQZ 2000DX	450	550	650	480	580	680	490	590	690	-	-	-	-	-	-
4	GQZ 2500DX	500	600	700	520	620	720	550	650	750	-	-	-	-	-	-
5	GQZ 3000DX	520	620	720	550	650	750	580	680	780	-	-	-	-	-	-
6	GQZ 3500DX	560	660	760	590	690	790	620	720	820	-	-	-	-	-	-
7	GQZ 4000DX	580	680	780	610	710	810	640	740	840	-	-	-	-	-	-
8	GQZ 4500DX	620	720	820	650	750	850	680	780	880	-	-	-	-	-	-
9	GQZ 5000DX	720	820	920	750	850	950	780	880	980	-	-	-	-	-	-
10	GQZ 6000DX	800	900	1000	830	930	1030	870	970	1070	-	-	-	-	-	-
11	GQZ 7000DX	840	940	1040	880	980	1080	920	1020	1120	-	-	-	-	-	-
12	GQZ 8000DX	860	960	1060	910	1010	1110	960	1060	1160	-	-	-	-	-	-
13	GQZ 9000DX	910	1010	1110	960	1060	1160	1010	1110	1210	-	-	-	-	-	-
14	GQZ 10000DX	950	1050	1150	990	1090	1190	1040	1140	1240	-	-	-	-	-	-
15	GQZ 12500DX	1020	1120	1220	1070	1170	1270	1120	1220	1320	-	-	-	-	-	-
16	GQZ 15000DX	1090	1190	1290	1150	1250	1350	1200	1300	1400	1260	1360	1460	1310	1410	1510
17	GQZ 17500DX	1160	1260	1360	1210	1310	1410	1270	1370	1470	1330	1430	1530	1390	1490	1590
18	GQZ 20000DX	1320	1420	1520	1380	1480	1580	1440	1540	1640	1510	1610	1710	1570	1670	1770
19	GQZ 22500DX	1420	1520	1620	1480	1580	1680	1550	1650	1750	1610	1710	1810	1680	1780	1880
20	GQZ 25000DX	1420	1520	1620	1520	1620	1720	1590	1690	1790	1660	1760	1860	1730	1830	1930
21	GQZ 27500DX	1520	1620	1720	1580	1680	1780	1650	1750	1850	1720	1820	1920	1800	1900	2000
22	GQZ 30000DX	1580	1680	1780	1640	1740	1840	1710	1810	1910	1790	1890	1990	1860	1960	2060
23	GQZ 32500DX	1640	1740	1840	1700	1800	1900	1770	1870	1970	1840	1940	2040	1920	2020	2120
24	GQZ 35000DX	1680	1780	1880	1750	1850	1950	1820	1920	2020	1900	2000	2100	1980	2080	2180
25	GQZ 37500DX	1730	1830	1930	1800	1900	2000	1870	1970	2070	1950	2050	2150	2040	2140	2240
26	GQZ 40000DX	1890	1990	2090	1950	2050	2150	2030	2130	2230	2120	2220	2320	2200	2300	2400
27	GQZ 45000DX	1970	2070	2170	2030	2130	2230	2110	2210	2310	2200	2300	2400	2290	2390	2490
28	GQZ 50000DX	2050	2150	2250	2120	2220	2320	2200	2300	2400	2290	2390	2490	2380	2480	2580
29	GQZ 55000DX	2120	2220	2320	2190	2290	2390	2280	2380	2480	2370	2470	2570	2460	2560	2660
30	GQZ 60000DX	2190	2290	2390	2260	2360	2460	2350	2450	2550	2450	2550	2650	2550	2650	2750

<!—— 第 19 页 ——>

表2(续)

序号	规格	上顶板宽B(mm)					上顶板横桥向锚固螺栓间距B1(mm)					下底盆长、宽C=D(mm)
		θ (rad)					θ (rad)					θ (rad)
		0.02	0.03	0.04	0.05	0.06	0.02	0.03	0.04	0.05	0.06	0.02	0.03	0.04	0.05	0.06
1	GQZ 1000DX	356	376	386	-	-	276	296	306	-	-	300	320	330	-	-
2	GQZ 1500DX	406	416	436	-	-	326	336	356	-	-	350	360	380	-	-
3	GQZ 2000DX	456	486	496	-	-	366	396	406	-	-	390	420	430	-	-
4	GQZ 2500DX	506	526	556	-	-	436	436	466	-	-	440	460	490	-	-
5	GQZ 3000DX	546	576	606	-	-	476	466	496	-	-	470	500	530	-	-
6	GQZ 3500DX	586	616	646	-	-	516	506	536	-	-	510	540	570	-	-
7	GQZ 4000DX	616	646	676	-	-	546	526	556	-	-	530	560	590	-	-
8	GQZ 4500DX	656	686	716	-	-	586	616	596	-	-	570	600	630	-	-
9	GQZ 5000DX	696	726	756	-	-	606	636	666	-	-	590	620	650	-	-
10	GQZ 6000DX	776	806	846	-	-	686	716	756	-	-	670	700	740	-	-
11	GQZ 7000DX	826	866	906	-	-	736	776	816	-	-	710	750	790	-	-
12	GQZ 8000DX	846	896	946	-	-	746	796	846	-	-	740	790	840	-	-
13	GQZ 9000DX	916	966	1016	-	-	816	866	916	-	-	790	840	890	-	-
14	GQZ 10000DX	956	996	1046	-	-	856	896	946	-	-	830	870	920	-	-
15	GQZ 12500DX	1056	1106	1156	-	-	946	996	1046	-	-	910	960	1010	-	-
16	GQZ 15000DX	1126	1186	1236	1296	1346	1016	1076	1126	1186	1236	980	1040	1090	1150	1200
17	GQZ 17500DX	1216	1266	1326	1386	1446	1096	1146	1206	1266	1326	1060	1110	1170	1230	1290
18	GQZ 20000DX	1276	1336	1396	1466	1526	1156	1216	1276	1346	1406	1120	1180	1240	1310	1370
19	GQZ 22500DX	1396	1456	1526	1586	1656	1276	1336	1406	1466	1536	1220	1280	1350	1410	1480
20	GQZ 25000DX	1406	1506	1576	1646	1716	1276	1376	1446	1516	1586	1230	1330	1400	1470	1540
21	GQZ 27500DX	1516	1576	1646	1716	1796	1386	1446	1516	1586	1666	1330	1390	1460	1530	1610
22	GQZ 30000DX	1578	1638	1708	1788	1858	1448	1508	1576	1658	1728	1390	1450	1520	1600	1670
23	GQZ 32500DX	1658	1718	1788	1858	1938	1518	1578	1648	1728	1798	1460	1520	1590	1660	1740
24	GQZ 35000DX	1698	1768	1838	1918	1998	1558	1628	1698	1778	1858	1500	1570	1640	1720	1800
25	GQZ 37500DX	1758	1828	1898	1978	2068	1618	1688	1758	1838	1928	1550	1620	1690	1770	1860
26	GQZ 40000DX	1838	1898	1978	2068	2148	1688	1748	1828	1918	2008	1620	1680	1760	1850	1930
27	GQZ 45000DX	1938	1998	2078	2168	2258	1788	1848	1928	2018	2108	1700	1760	1840	1930	2020
28	GQZ 50000DX	2028	2098	2178	2268	2358	1868	1938	2018	2108	2198	1790	1860	1940	2030	2120
29	GQZ 55000DX	2118	2188	2278	2368	2458	1958	2028	2118	2208	2298	1860	1930	2020	2110	2200
30	GQZ 60000DX	2198	2268	2358	2458	2558	2028	2098	2188	2288	2388	1940	2010	2100	2200	2300

<!—— 第 20 页 ——>

表 2(续)

序号	规格	下底盆锚固螺栓间距 $C_{1} = D_{1}$ 或 $C_{1} / D_{1}$ (mm)
		θ(rad)
		0.02			0.03			0.04			0.05	0.06
		$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$ ∼ $Z_{3}$	$Z_{1}$ ∼ $Z_{3}$
1	GQZ 1000DX	260/220	260/220	260/220	280/240	280/240	280/240	290/250	290/250	290/250	-	-
2	GQZ 1500DX	310/270	310/270	310/270	320/280	320/280	320/280	340/300	340/300	340/300	-	-
3	GQZ 2000DX	350/300	350/300	350/300	380/330	380/330	380/330	390/340	390/340	390/340	-	-
4	GQZ 2500DX	380	380/350	380/350	400	400/370	400/370	430	430/400	430/400	-	-
5	GQZ 3000DX	400	400/360	400/360	430	430/390	430/390	460	460/420	460/420	-	-
6	GQZ 3500DX	440	440	440/400	470	470	470/430	500	500	500/460	-	-
7	GQZ 4000DX	460	460	460/410	490	490	490/440	520	520	520/470	-	-
8	GQZ 4500DX	500	500	500/450	530	530	530/480	560	560	560	-	-
9	GQZ 5000DX	500	500/440	500/440	530	530	530/470	560	560	560/500	-	-
10	GQZ 6000DX	580	580	580/520	610	610	610/550	650	650	650	-	-
11	GQZ 7000DX	620	620	620/560	660	660	660	700	700	700	-	-
12	GQZ 8000DX	640	640	640	690	690	690	740	740	740	-	-
13	GQZ 9000DX	690	690	690	740	740	740	790	790	790	-	-
14	GQZ 10000DX	730	730	730	770	770	770	820	820	820	-	-
15	GQZ 12500DX	800	800	800	850	850	850	900	900	900	-	-
16	GQZ 15000DX	870	870	870	930	930	930	980	980	980	1040	1090
17	GQZ 17500DX	940	940	940	990	990	990	1050	1050	1050	1110	1170
18	GQZ 20000DX	1000	1000	1000	1060	1060	1060	1120	1120	1120	1190	1250
19	GQZ 22500DX	1100	1100	1100	1160	1160	1160	1230	1230	1230	1290	1360
20	GQZ 25000DX	1100	1100	1100	1200	1200	1200	1270	1270	1270	1340	1410
21	GQZ 27500DX	1200	1200	1200	1260	1260	1260	1330	1330	1330	1400	1480
22	GQZ 30000DX	1260	1260	1260	1320	1320	1320	1390	1390	1390	1470	1540
23	GQZ 32500DX	1320	1320	1320	1380	1380	1380	1450	1450	1450	1520	1600
24	GQZ 35000DX	1360	1360	1360	1430	1430	1430	1500	1500	1500	1580	1660
25	GQZ 37500DX	1410	1410	1410	1480	1480	1480	1550	1550	1550	1630	1720
26	GQZ 40000DX	1470	1470	1470	1530	1530	1530	1610	1610	1610	1700	1780
27	GQZ 45000DX	1550	1550	1550	1610	1610	1610	1690	1690	1690	1780	1870
28	GQZ 50000DX	1630	1630	1630	1700	1700	1700	1780	1780	1780	1870	1960
29	GQZ 55000DX	1700	1700	1700	1770	1770	1770	1860	1860	1860	1950	2040
30	GQZ 60000DX	1770	1770	1770	1840	1840	1840	1930	1930	1930	2030	2130

<!—— 第 21 页 ——>

表2(续)

序号	规格	总质量(kg)
		θ(rad)
		0.02			0.03			0.04			0.05			0.06
		$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$	$Z_{1}$	$Z_{2}$	$Z_{3}$
1	GQZ 1000DX	63	71	79	71	79	87	75	83	91	-	-	-	-	-	-
2	GQZ 1500DX	86	94	103	90	99	109	99	109	118	-	-	-	-	-	-
3	GQZ 2000DX	113	124	134	126	139	150	131	145	157	-	-	-	-	-	-
4	GQZ 2500DX	142	158	171	154	170	183	173	190	204	-	-	-	-	-	-
5	GQZ 3000DX	171	191	205	191	212	228	213	232	251	-	-	-	-	-	-
6	GQZ 3500DX	207	226	246	228	248	269	252	273	296	-	-	-	-	-	-
7	GQZ 4000DX	233	255	278	258	281	306	285	308	335	-	-	-	-	-	-
8	GQZ 4500DX	275	298	323	303	326	354	332	357	382	-	-	-	-	-	-
9	GQZ 5000DX	377	412	440	412	445	479	448	482	518	-	-	-	-	-	-
10	GQZ 6000DX	448	479	513	486	518	555	538	572	605	-	-	-	-	-	-
11	GQZ 7000DX	530	565	607	586	622	660	645	682	721	-	-	-	-	-	-
12	GQZ 8000DX	602	640	678	677	717	757	756	798	839	-	-	-	-	-	-
13	GQZ 9000DX	714	757	801	799	844	889	886	933	981	-	-	-	-	-	-
14	GQZ 10000DX	827	874	920	900	948	996	995	1045	1095	-	-	-	-	-	-
15	GQZ 12500DX	1121	1178	1235	1233	1292	1350	1357	1418	1479	-	-	-	-	-	-
16	GQZ 15000DX	1402	1466	1531	1558	1626	1693	1708	1778	1848	1891	1964	2037	2054	2130	2216
17	GQZ 17500DX	1693	1768	1841	1839	1917	1992	2019	2099	2188	2247	2341	2423	2469	2567	2652
18	GQZ 20000DX	2095	2177	2259	2300	2385	2470	2543	2631	2719	2803	2895	2987	3059	3154	3249
19	GQZ 22500DX	2562	2656	2750	2786	2883	2980	3076	3177	3278	3350	3455	3559	3686	3795	3904
20	GQZ 25000DX	2750	2848	2945	3152	3255	3357	3477	3584	3691	3831	3943	4054	4162	4277	4392
21	GQZ 27500DX	3305	3413	3521	3562	3673	3785	3931	4047	4163	4276	4396	4515	4734	4859	4984
22	GQZ 30000DX	3779	3898	4017	4074	4197	4319	4447	4573	4700	4913	5045	5176	5334	5470	5607
23	GQZ 32500DX	4351	4481	4612	4674	4807	4941	5082	5220	5359	5552	5696	5839	6064	6212	6361
24	GQZ 35000DX	4753	4885	5022	5136	5272	5413	5619	5761	5907	6138	6285	6437	6699	6851	6009
25	GQZ 37500DX	5244	5386	5534	5667	5813	5965	6133	6284	6441	6723	6881	7045	7417	7581	7751
26	GQZ 40000DX	6081	6245	6410	6480	6649	6818	6954	7129	7303	7750	7931	8112	8387	8574	8762
27	GQZ 45000DX	7250	7441	7631	7669	7864	8058	8337	8538	8739	9104	9312	9520	10008	10190	10441
28	GQZ 50000DX	8426	8633	8844	8984	9197	9412	9662	9880	10101	10576	10802	11031	11548	11783	12021
29	GQZ 55000DX	9529	9755	9986	10197	10428	10663	11052	11290	11532	12527	12773	13023	13073	13328	13587
30	GQZ 60000DX	10827	11059	11292	11510	11748	11986	12475	12720	12966	13670	13925	14181	14888	15152	15417
注1:表中带括号数据,用于上顶板不锈钢板厚度为3mm的情况。注2:表中一个数字时为C1=D1的情况,否则为C1/D1。

<!—— 第 22 页 ——>

5.3 固定支座 GQZ-GD 结构示意图见图 3, 其规格系列见表 3。¶

说明：

1——下底盘；

2——球面聚四氟乙烯板；

3——球面钢衬板；

4——上顶板；

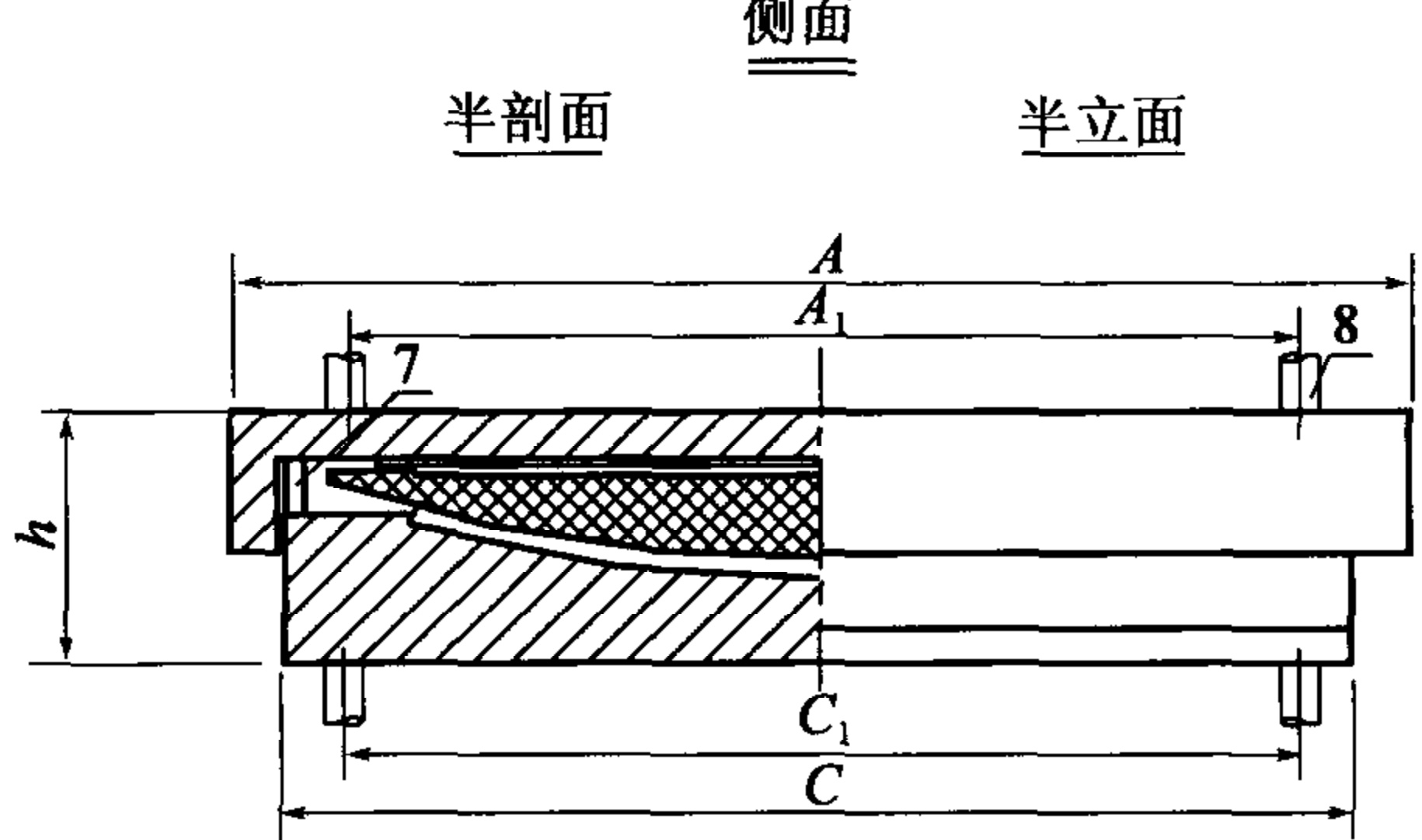

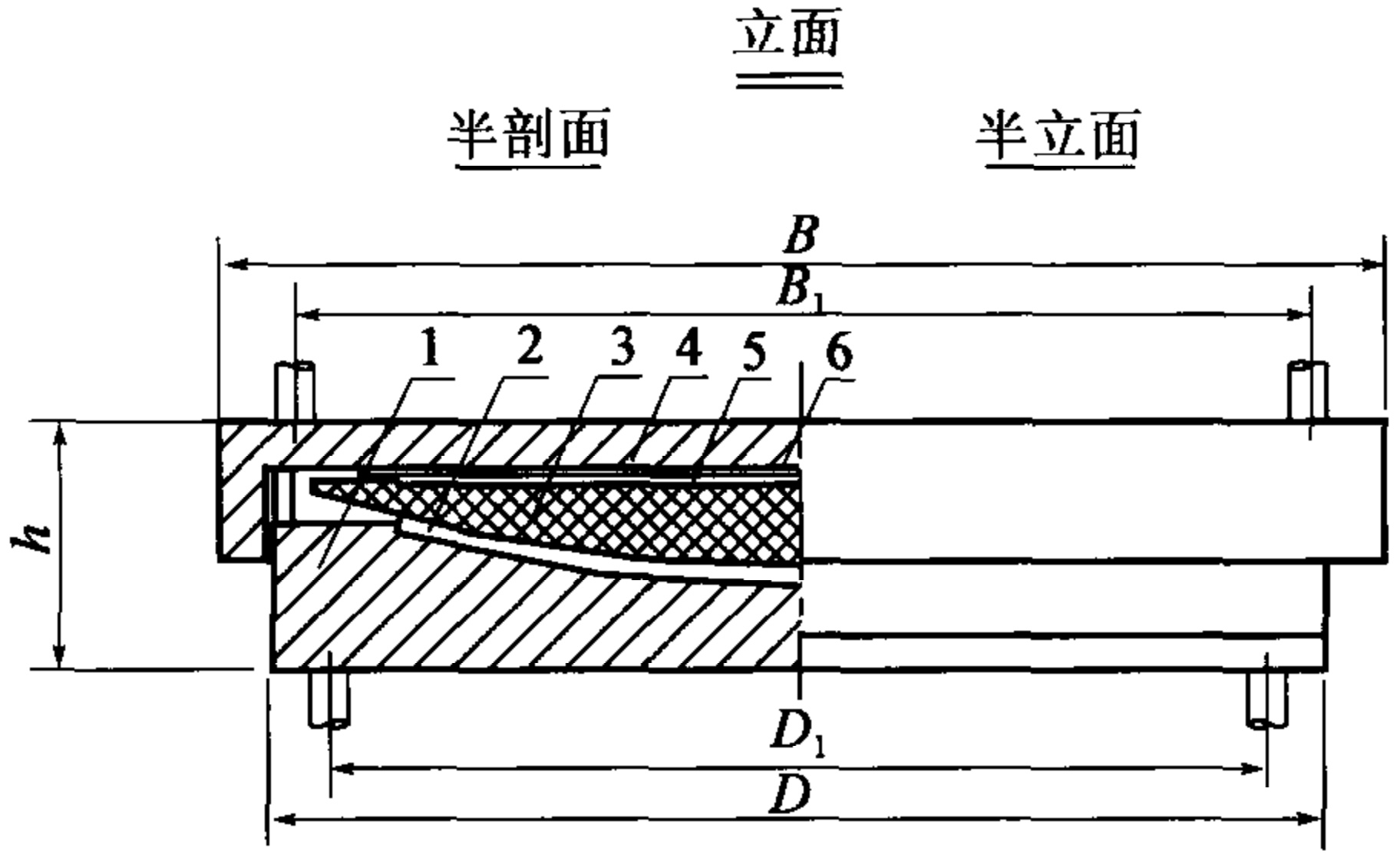

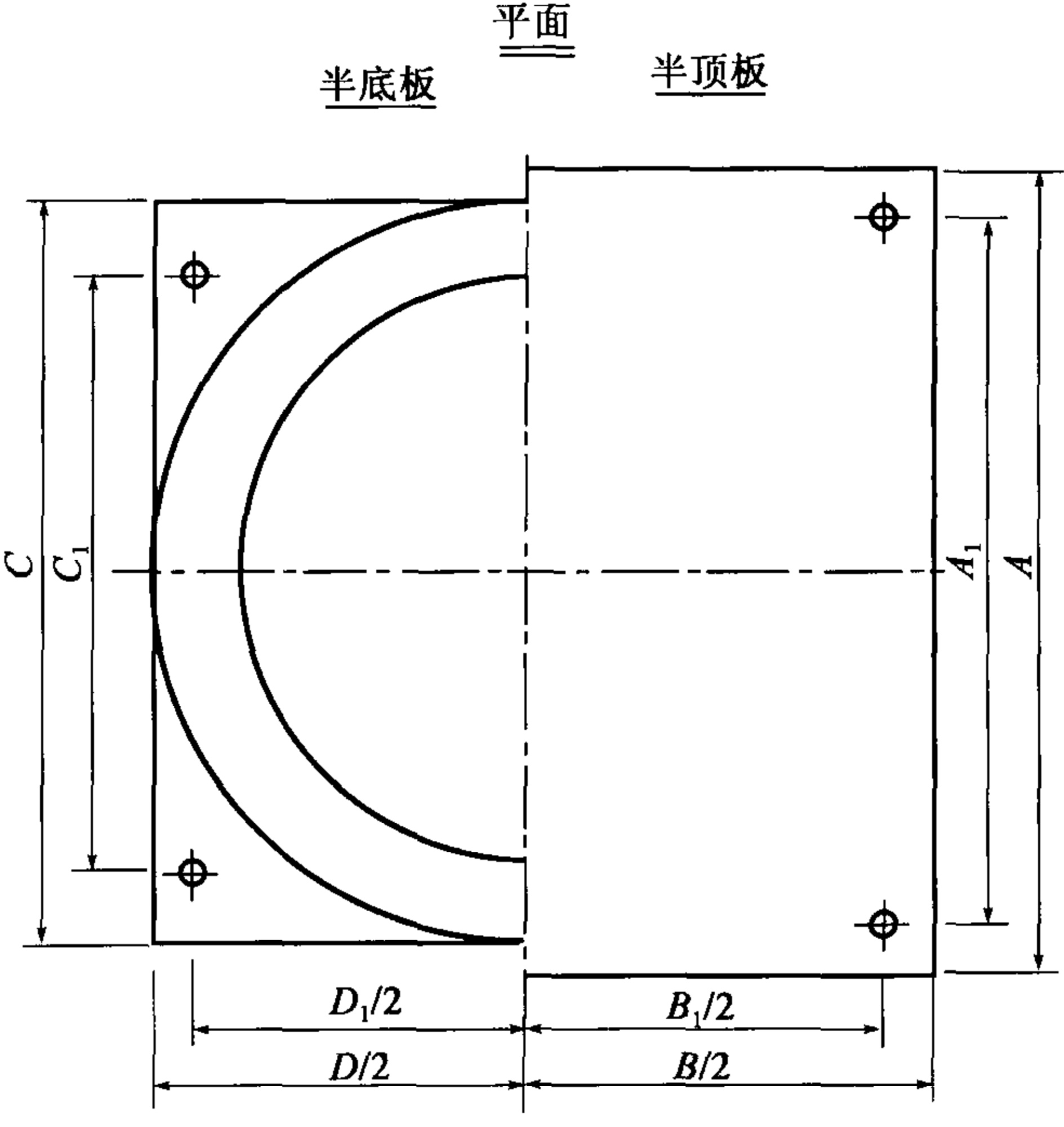

图 3 固定支座结构示意图

<!—— 第 23 页 ——>

表 3 固定支座规格系列

序号	规格	上顶板长、宽A=B(mm)					上顶板锚固螺栓间距 $A_{1} = B_{1}$ (mm)
		θ(rad)					θ(rad)
		0.02	0.03	0.04	0.05	0.06	0.02	0.03	0.04	0.05	0.06
1	GQZ 1000GD	342	363	374	-	-	280	300	310	-	-
2	GQZ 1500GD	392	403	424	-	-	330	340	360	-	-
3	GQZ 2000GD	442	473	484	-	-	380	410	420	-	-
4	GQZ 2500GD	492	513	544	-	-	430	450	480	-	-
5	GQZ 3000GD	532	563	594	-	-	460	490	520	-	-
6	GQZ 3500GD	572	603	634	-	-	500	530	560	-	-
7	GQZ 4000GD	602	633	665	-	-	530	560	590	-	-
8	GQZ 4500GD	642	673	705	-	-	570	600	630	-	-
9	GQZ 5000GD	682	713	745	-	-	590	620	650	-	-
10	GQZ 6000GD	762	793	835	-	-	670	700	740	-	-
11	GQZ 7000GD	812	854	895	-	-	720	760	800	-	-
12	GQZ 8000GD	842	894	945	-	-	740	790	840	-	-
13	GQZ 9000GD	902	954	1005	-	-	800	850	900	-	-
14	GQZ 10000GD	942	984	1036	-	-	840	880	930	-	-
15	GQZ 12500GD	1043	1094	1146	-	-	930	980	1030	-	-
16	GQZ 15000GD	1113	1174	1227	1290	1343	1000	1060	1110	1170	1230
17	GQZ 17500GD	1203	1255	1317	1380	1443	1080	1130	1190	1260	1320
18	GQZ 20000GD	1263	1325	1387	1460	1524	1140	1200	1260	1340	1400
19	GQZ 22500GD	1383	1445	1518	1581	1655	1260	1320	1390	1460	1530
20	GQZ 25000GD	1393	1495	1568	1641	1715	1260	1360	1430	1510	1580
21	GQZ 27500GD	1503	1565	1638	1711	1796	1370	1430	1500	1580	1660
22	GQZ 30000GD	1563	1626	1699	1783	1856	1430	1490	1566	1650	1720
23	GQZ 32500GD	1644	1706	1779	1853	1937	1500	1560	1636	1710	1790
24	GQZ 35000GD	1684	1756	1829	1913	1998	1540	1610	1686	1770	1850
25	GQZ 37500GD	1744	1816	1889	1974	2068	1600	1670	1746	1830	1920
26	GQZ 40000GD	1824	1886	1970	2064	2148	1670	1730	1820	1910	1990
27	GQZ 45000GD	1924	1987	2070	2164	2259	1770	1830	1920	2010	2106
28	GQZ 50000GD	2014	2087	2170	2265	2360	1850	1920	2010	2100	2200
29	GQZ 55000GD	2104	2177	2271	2365	2461	1940	2010	2110	2200	2300
30	GQZ 60000GD	2185	2258	2351	2456	2562	2010	2080	2180	2280	2390

<!—— 第 24 页 ——>

表 3(续)

序号	规格	下底盆长、宽 $C = D$ (mm)					下底盆锚固螺栓间距 $C_{1} = D_{1}$ (mm)					地脚螺栓底柱(mm)
		θ({rad})					θ({rad})
		0.02	0.03	0.04	0.05	0.06	0.02	0.03	0.04	0.05	0.06
1	GQZ 1000GD	300	320	330	-	-	240	260	270	-	-	φ42 × 252
2	GQZ 1500GD	350	360	380	-	-	290	300	320	-	-	φ42 × 252
3	GQZ 2000GD	390	420	430	-	-	330	360	370	-	-	φ42 × 252
4	GQZ 2500GD	440	460	490	-	-	380	400	430	-	-	φ42 × 252
5	GQZ 3000GD	470	500	530	-	-	400	430	460	-	-	φ46 × 260
6	GQZ 3500GD	510	540	570	-	-	440	470	500	-	-	φ46 × 260
7	GQZ 4000GD	530	560	590	-	-	460	490	520	-	-	φ46 × 260
8	GQZ 4500GD	570	600	630	-	-	500	530	560	-	-	φ46 × 260
9	GQZ 5000GD	590	620	650	-	-	500	530	560	-	-	φ58 × 300
10	GQZ 6000GD	670	700	740	-	-	580	610	650	-	-	φ58 × 300
11	GQZ 7000GD	710	750	790	-	-	620	660	700	-	-	φ58 × 300
12	GQZ 8000GD	740	790	840	-	-	640	690	740	-	-	φ70 × 352
13	GQZ 9000GD	790	840	890	-	-	690	740	790	-	-	φ70 × 352
14	GQZ 10000GD	830	870	920	-	-	730	770	820	-	-	φ70 × 352
15	GQZ 12500GD	910	960	1010	-	-	800	850	900	-	-	φ80 × 352
16	GQZ 15000GD	980	1040	1090	1150	1200	870	930	980	1040	1090	φ80 × 352
17	GQZ 17500GD	1060	1110	1170	1230	1290	940	990	1050	1110	1170	φ90 × 400
18	GQZ 20000GD	1120	1180	1240	1310	1370	1000	1060	1120	1190	1250	φ90 × 400
19	GQZ 22500GD	1220	1280	1350	1410	1480	1100	1160	1230	1290	1360	φ90 × 400
20	GQZ 25000GD	1230	1330	1400	1470	1540	1100	1200	1270	1340	1410	φ100 × 400
21	GQZ 27500GD	1330	1390	1460	1530	1610	1240	1260	1330	1400	1480	φ100 × 400
22	GQZ 30000GD	1390	1450	1520	1600	1670	1260	1320	1390	1470	1540	φ100 × 400
23	GQZ 32500GD	1460	1520	1590	1660	1740	1320	1380	1450	1520	1600	φ110 × 460
24	GQZ 35000GD	1500	1570	1640	1720	1800	1360	1430	1500	1580	1660	φ110 × 460
25	GQZ 37500GD	1550	1620	1690	1770	1860	1410	1480	1550	1630	1720	φ110 × 460
26	GQZ 40000GD	1620	1680	1760	1850	1930	1470	1530	1610	1700	1780	φ120 × 480
27	GQZ 45000GD	1700	1760	1840	1930	2020	1550	1610	1690	1780	1870	φ120 × 480
28	GQZ 50000GD	1790	1860	1940	2030	2120	1630	1700	1780	1870	1960	φ124 × 520
29	GQZ 55000GD	1860	1930	2020	2110	2200	1700	1770	1860	1950	2040	φ124 × 520
30	GQZ 60000GD	1940	2010	2100	2200	2300	1770	1840	1930	2030	2130	φ128 × 560

<!—— 第 25 页 ——>

表 3(续)

序号	规格	支座高度h(mm)					总质量(kg)
		θ(rad)					θ(rad)
		0.02	0.03	0.04	0.05	0.06	0.02	0.03	0.04	0.05	0.06
1	GQZ 1000GD	83	84	85	-	-	54	61	66	-	-
2	GQZ 1500GD	86	87	88	-	-	74	80	89	-	-
3	GQZ 2000GD	91	92	93	-	-	101	116	123	-	-
4	GQZ 2500GD	96	97	99	-	-	132	145	166	-	-
5	GQZ 3000GD	100	102	103	-	-	161	184	208	-	-
6	GQZ 3500GD	105	106	108	-	-	197	220	248	-	-
7	GQZ 4000GD	109	111	113	-	-	226	254	284	-	-
8	GQZ 4500GD	113	115	117	-	-	268	299	333	-	-
9	GQZ 5000GD	117	119	121	-	-	310	345	382	-	-
10	GQZ 6000GD	125	127	130	-	-	417	460	519	-	-
11	GQZ 7000GD	132	134	137	-	-	501	564	632	-	-
12	GQZ 8000GD	139	141	143	-	-	571	654	742	-	-
13	GQZ 9000GD	145	147	149	-	-	685	780	879	-	-
14	GQZ 10000GD	152	154	156	-	-	790	877	981	-	-
15	GQZ 12500GD	173	175	177	-	-	1094	1220	1362	-	-
16	GQZ 15000GD	188	192	196	200(201)	204(205)	1368	1544	1717	1932	2125
17	GQZ 17500GD	199	201	205(206)	209(210)	214(215)	1676	1844	2057	2318	2579
18	GQZ 20000GD	214	216	221	224	229	1989	2215	2485	2779	3077
19	GQZ 22500GD	221	223	227	232	238	2465	2719	3049	3368	3760
20	GQZ 25000GD	232	236	241	247	250	2649	3087	3455	3861	4248
21	GQZ 27500GD	243	245	251	254	261	3219	3515	3933	4333	4866
22	GQZ 30000GD	255	258	262	268	273	3665	4003	4429	4960	5452
23	GQZ 32500GD	267	270	274	281	286	4241	4611	5079	5625	6223
24	GQZ 35000GD	277	279	286	291	296	4645	5076	5625	6226	6880
25	GQZ 37500GD	286	289	293	302	307	5151	5634	6168	6867	7654
26	GQZ 40000GD	297	300	304	310	315	5837	6297	6851	7750	8492
27	GQZ 45000GD	323	324	329	334	344	7027	7517	8284	9164	10213
28	GQZ 50000GD	342	344	346	354	363	8183	8826	9602	10652	11783
29	GQZ 55000GD	361	363	366	373	381	9331	10099	11082	12709	13437
30	GQZ 60000GD	379	381	385	393	400	10656	11447	12546	13917	15336
注:表中支座高度栏中带括号数据,对应于双向、单向活动支座高度,用于上顶板不锈钢板厚度为3mm的情况。

<!—— 第 26 页 ——>

6 选用要求¶

6.1 对于单向活动支座及固定支座,非滑移方向的水平力应不大于支座设计竖向承载力的 10%。¶

6.2 当支座使用地区的温度变化范围在 $ -25^{\circ}C $ ~ $ 60^{\circ}C $ 时, 设计摩擦系数取 0.03; 温度变化范围在 $ -40^{\circ}C $ ~ $ 60^{\circ}C $ 时, 设计摩擦系数取 0.05。¶

6.3 支座垫石混凝土强度等级不应低于 C40。¶

<!—— 第 27 页 ——>

中华人民共和国

交通运输行业标准

公路桥梁球型支座规格系列¶

JT /T 854—2013

人民交通出版社出版发行

(100011 北京市朝阳区安定门外外馆斜街 3 号)

各地新华书店经销

北京交通印务实业公司印刷

开本:880×1230 1/16 印张:1.5 字数:38千

2013年5月第1版

统一书号:15114·1833 定价:15.00 元

2013 年 5 月第 1 次印刷

版权专有侵权必究

举报电话:010-85285150

公路桥梁球型支座规格系列¶

Series of spherical bearings for highway bridges¶

目 次¶

前言¶

公路桥梁球型支座规格系列¶

1 范围¶

2 规范性引用文件¶

3 符号¶

4 分类及型号¶

4.1 分类¶

4.2 型号¶

5 支座规格系列¶

5.1 双向活动支座结构示意图见图 1, 其规格系列见表 1。¶

5.2 单向活动支座 GQZ-DX 结构示意图见图 2, 其规格系列见表 2。¶

5.3 固定支座 GQZ-GD 结构示意图见图 3, 其规格系列见表 3。¶

6 选用要求¶

6.1 对于单向活动支座及固定支座,非滑移方向的水平力应不大于支座设计竖向承载力的 10%。¶

6.2 当支座使用地区的温度变化范围在 $ -25^{\circ}C $ ~ $ 60^{\circ}C $ 时, 设计摩擦系数取 0.03; 温度变化范围在 $ -40^{\circ}C $ ~ $ 60^{\circ}C $ 时, 设计摩擦系数取 0.05。¶

6.3 支座垫石混凝土强度等级不应低于 C40。¶

公路桥梁球型支座规格系列¶

目次¶
